CFI Flash， JEDEC Flash ，Parellel Flash, SPI Flash， Nand Flash，Nor Flash的区别和联系
简单说就是，Flash，按照内部访问接口不同，分为两种，
一种是就像访问SDRAM一样，按照数据/地址总线直接访问的Nor Flash，
另一种是只有8位(X8)/16位(X16)或者更多(X32/…)位宽的总线，每次访问，都要将长地址分成几部分，
一点点的分别传入才能访问的Nand Flash。
Nand和Nor的使用寿命，块擦除的速度，数据存储的出错几率等，都有很大区别。
而其中的Nor Flash，根据外部接口分，又有普通的接口和SPI接口。
而普通接口的Nor Flash，多数支持CFI接口，所以，一般也叫做CFI接口。
CFI接口，相对于串口的SPI来说，也被称为parallel接口，并行接口；
另外，CFI接口是JEDEC定义的，所以，有的又成CFI接口为JEDEC接口。
所以，可以简单理解为：对于Nor Flash来说，CFI接口＝JEDEC接口＝Parallel接口
所以，可以简单理解为：对于Nor Flash来说，CFI接口＝JEDEC接口＝Parallel接口
关于CFI接口的详细信息去看：
★★★Flash Memory: NAND, EEPROM, NVRAM and others [ZT]

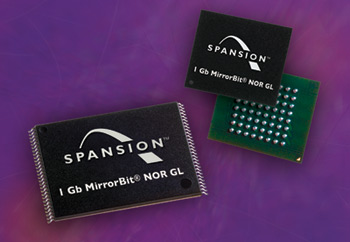

普通的parallel/CFI/JEDEC接口的的Nor Flash的针脚比较多，芯片比较大，比如：
而SPI是比较常见的接口，就不多说了。
之所有会有SPI接口的，主要是相对CFI/Parallel的Nor，可以减少针脚数目，

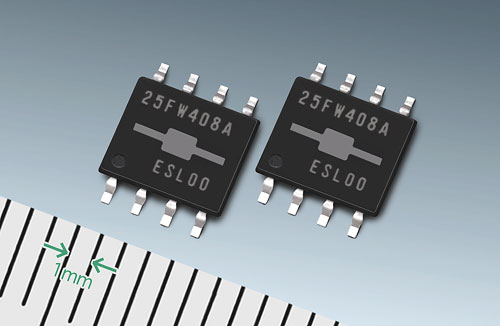

减少芯片封装大小，采用了SPI后的Nor Flash，针脚只有8个，例如：
