【整理】分集水器在实际安装过程中的效果

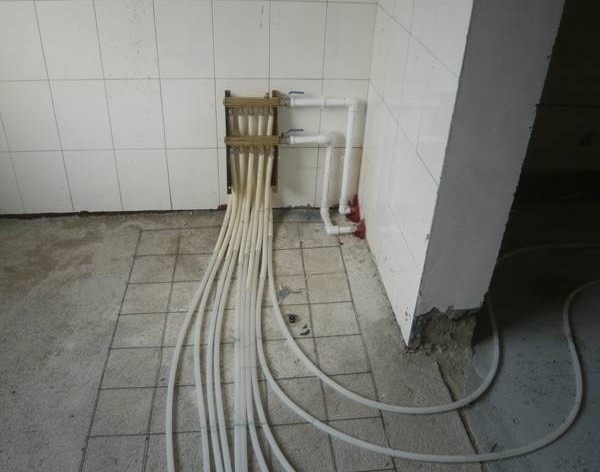

分集水器,实际在现场安装后的效果是:

real effect when mouting split and collect tool in house 1

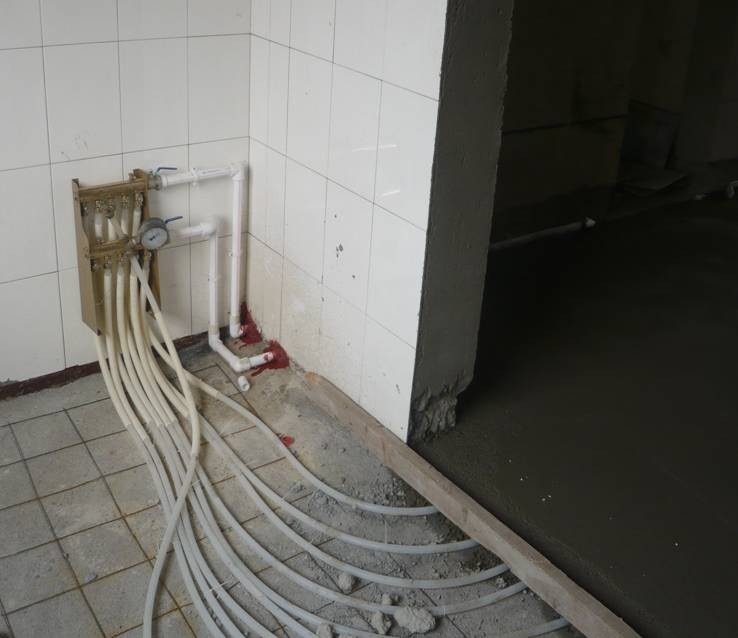

其中可以注意到:

除了其所占用的水平宽度,除了分集水器的宽度之外,还水平延伸出对应的入水管,也需要占用一定宽度的。



real effect when mouting split and collect tool in house 2

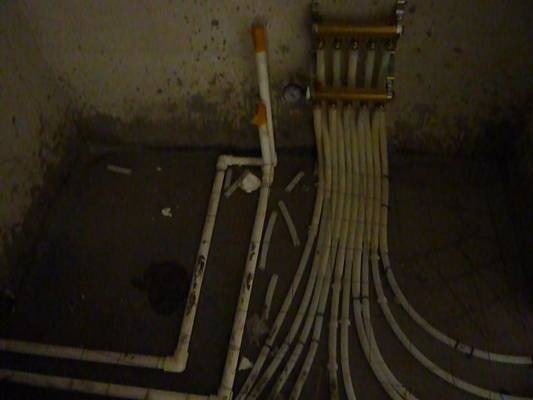

旁边还有个压力表:

real effect when mouting split and collect tool in house 3

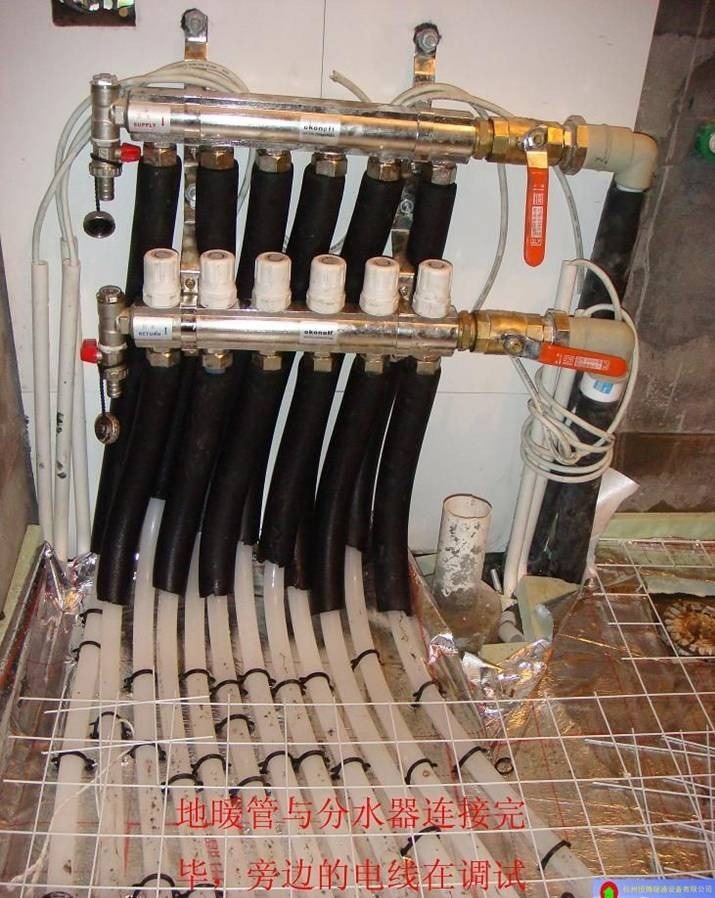

地暖管与分集水器连接完毕,旁边的电线在调试:

heating pipe connect with split and collect side electric debug

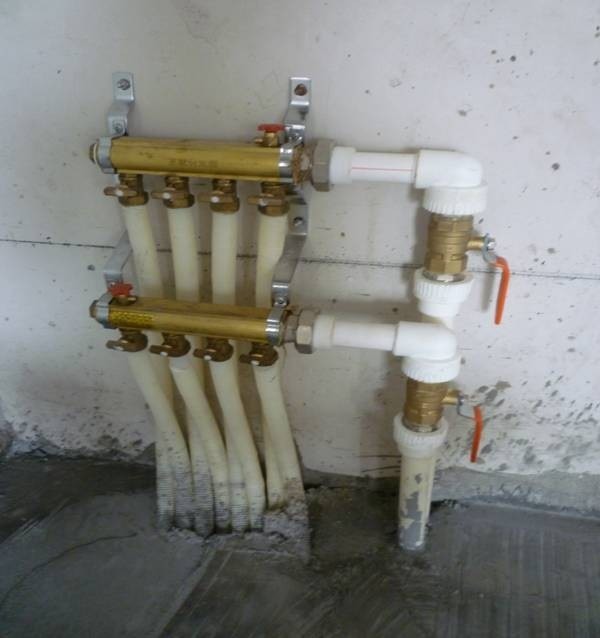

这个是分集水器,安装完毕后,并且在地面水泥找平后的效果:

split and collect install done after seal by cement

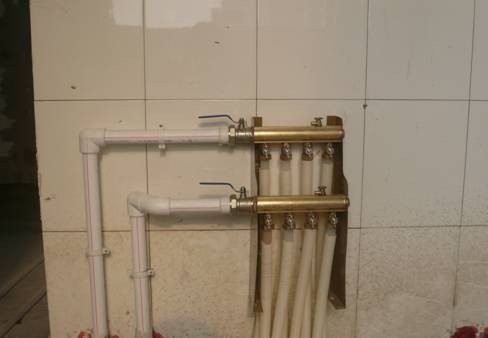

clean version of split and collect mouting effect



参考资料

地暖工程施工细部做法(图文)
