【已解决】DigiView DV3100无法捕获到数据

Embedded crifan 2031浏览 0评论

【问题】

手上有个DigiView,硬件已经连接正常,用其捕获串口的数据。

数据线,阵脚,等等都已连接好。

然后去运行捕获:

digiview RUN arm trigger

然后就是去运行:

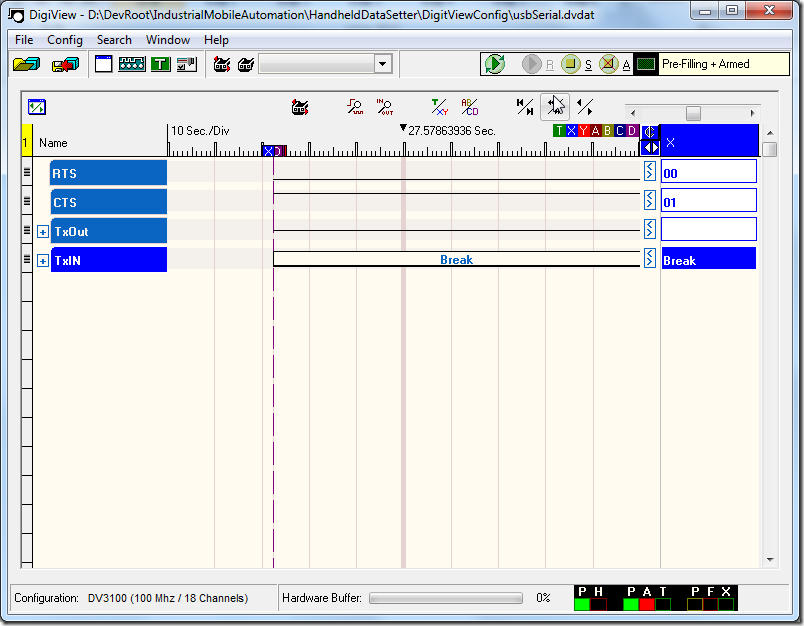

running to capture

然后在别的地方去使用程序发送数据。

然后再点击停止捕获:



click to stop capture

然后在捕获的结果中,却看不到找不到所捕获的数据:

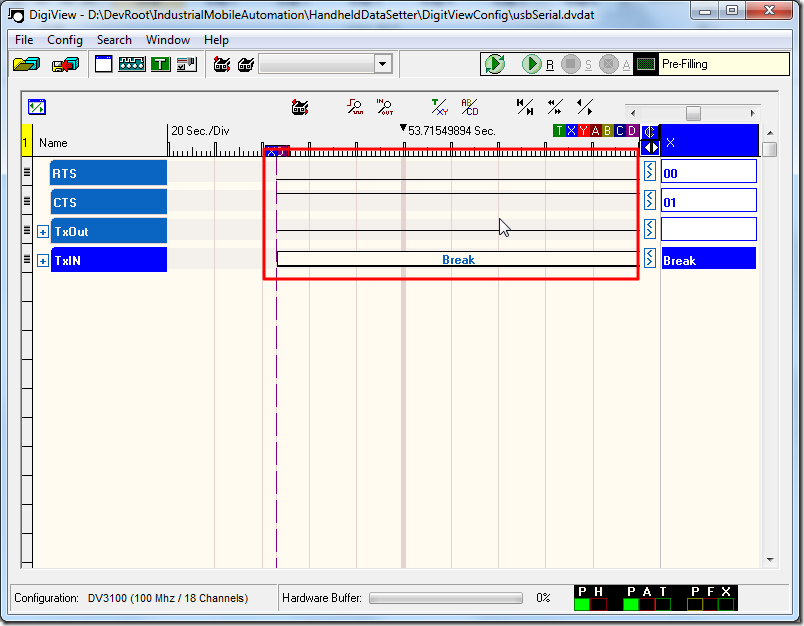

can not find expected data



【解决过程】

1.看起来,像是DigiView,没有正常工作。

但是去确认了硬件配置:

所要捕获的串口,上电了;

要捕获数据的pin,也是用DigiView连接好的;

2.也尝试,把DigiView从电脑上拔掉,的确会使得当前DigiView的运行等按钮是灰色的,不可用的。

所以证实了,此DigiView的确是硬件连接正常,且是正常工作的。

3.后来经过折腾,终于发现问题所在:

实际上,此时数据已经是被捕获到了。

但是由于对于捕获到的数据,此处为TxOut端口的数据,通过鼠标滚轮是放大缩小,但是结果都查看不到所要看的数据。

最终是通过:

Ctrl+鼠标滚轮,使得可以将整个捕获到的数据的整个阶段,都缩小到最小的程度,此时就是变成这样了:

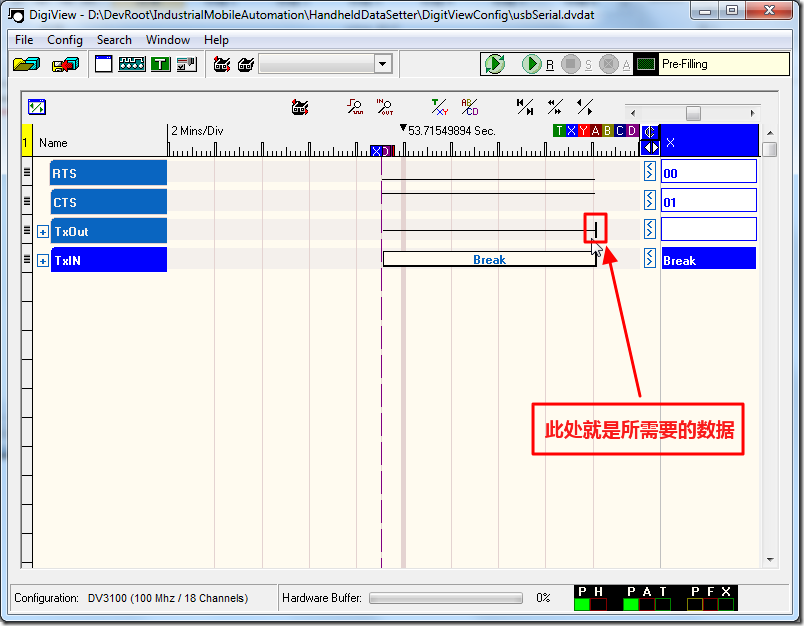

can see black part that is data

该数据线上面的黑色部分,就是所要的数据,只不过由于当前缩小倍数太大,导致都挤在一起了。

然后Ctrl+鼠标滚轮去,一点点放大,就可以看到对应的数据了:

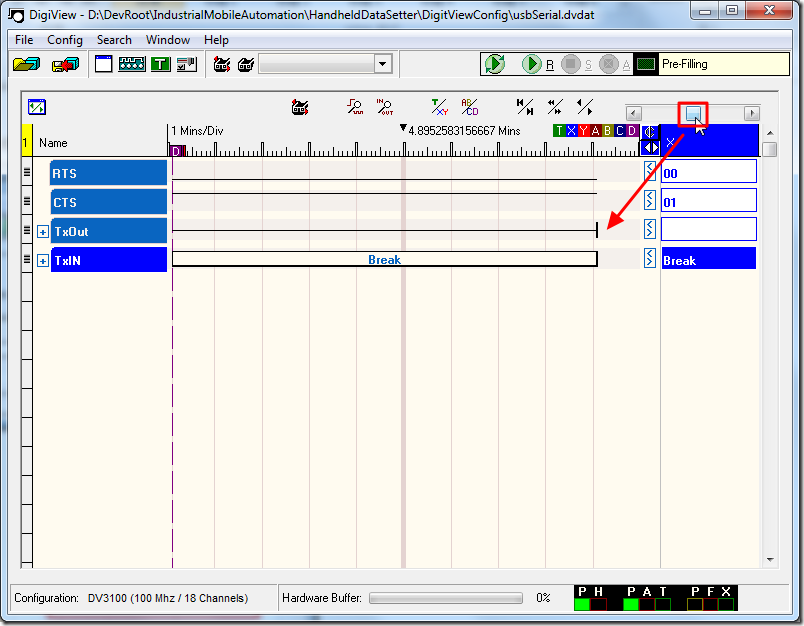

scroll 1 to see end

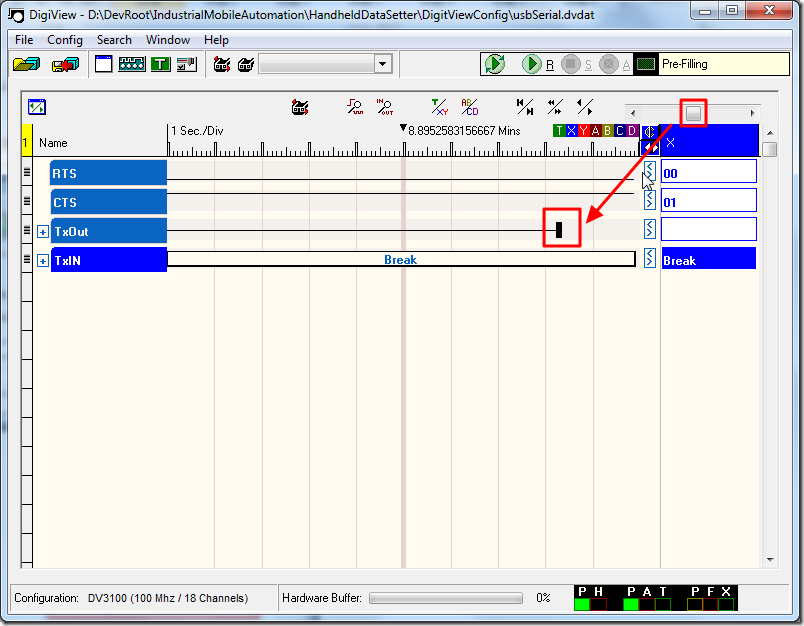

scroll 2 to see clear end

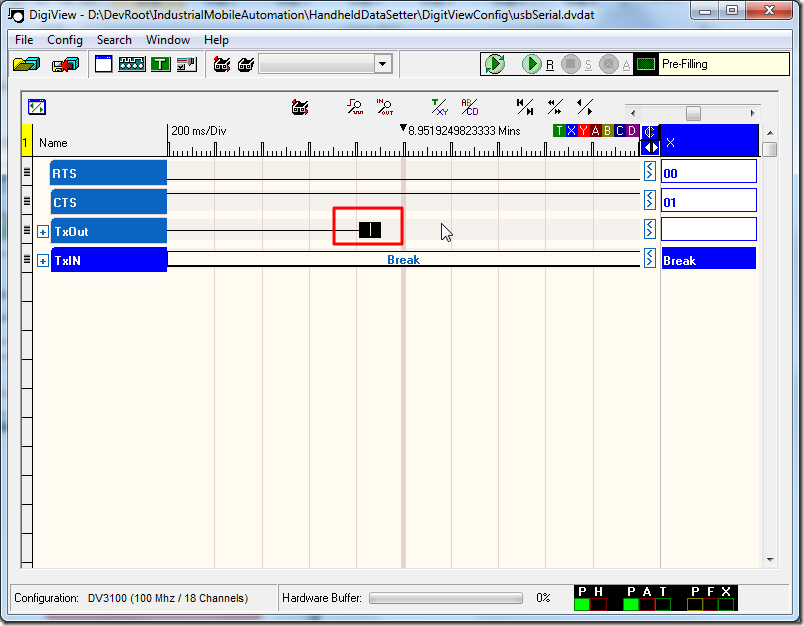

scroll to see two black point

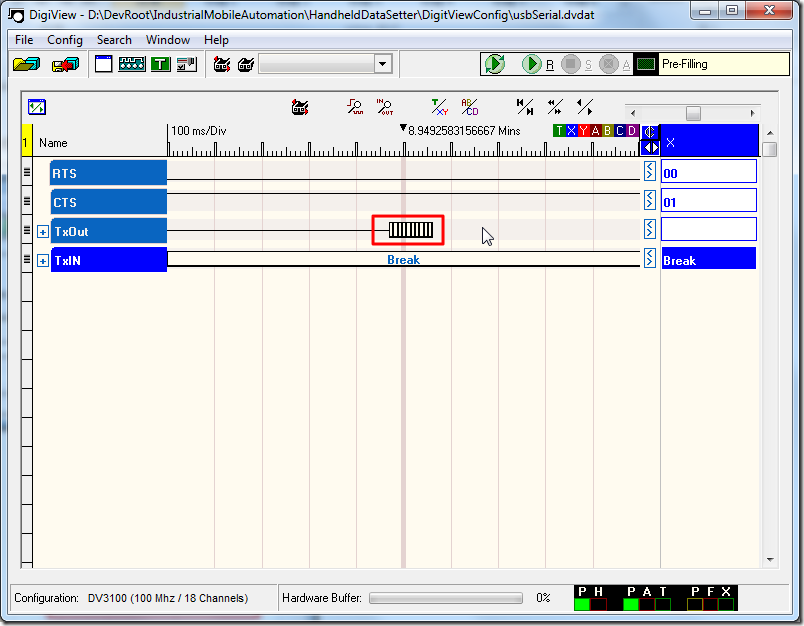

many small black vertical bar

many black box

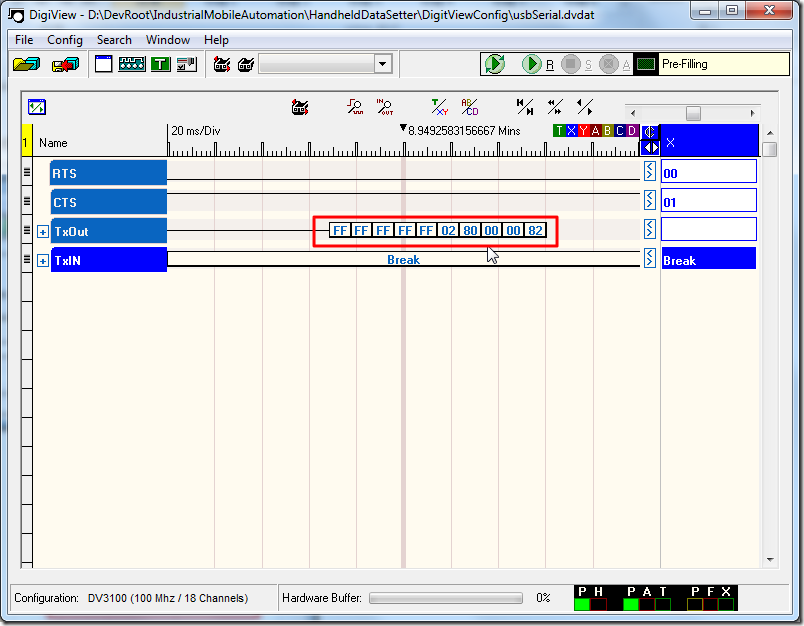

now can see the real data



【总结

使用DigiView的注意事项是:

当使用

Ctrl+鼠标滚轮

去放大或缩小整个视图时,需要及时,向左或向右,调整右上角的那个水平滚轮,

然后才能看到你,所要关注的那个部分的(数据),

因为有时候,由于缩放而使得你所关注的那部分的内容,在当前,整个看到的窗口中,没有显示。

需要你向左或向右拖动水平滚轴,才能看到。
