【整理】现场总线中GSD,DD,DTM区别和联系

Fieldbus crifan 9031浏览 0评论

【背景】

对于GSD和DD,以及DTM的区别,之前大概知道,但是知道的不详细。

有人问到,解释的不够清楚,所以需要去整理。



其中:

GSD==General Station Description

DD=Device Description

DTM==Device Type Manager



DD,GSD,DTM的联系

GSD,DD,DTM,都是现成总线领域的概念

都算是描述现场设备,使用和操作现场设备的相关技术



DD,GSD,DTM的区别



DD和GSD,都属于Descriptions描述设备的方面

DTM,属于工具方面,用于配置设备方面

此点,参考自:

gsd dd dtm within profibus arch

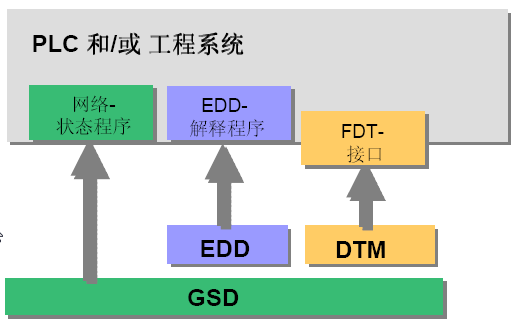

尤其是Profibus方面,才会涉及到GSD,其相关总结为:

在描述PROFIBUS设备进入工程工具的集成方面,PROFIBUS 提供三种有关技术的应用,它们指出如何将设备集成进入PLC系统,进入相应的进入工程系统

GSD

    • 每个PROFIBUS设备为了其循环通信所必备的基本描述
    • 集成进入主站以及传感器、执行机构值的数据交换
  • EDD 和FDT/DTM
    • 对GSD增加使用(可选的)
    • 与主站交换附加信息
      • 例如,用于诊断或资产管理

plc and or system edd gsd fdt dtm





DD vs GSD



关于GSD

相关内容可参考:

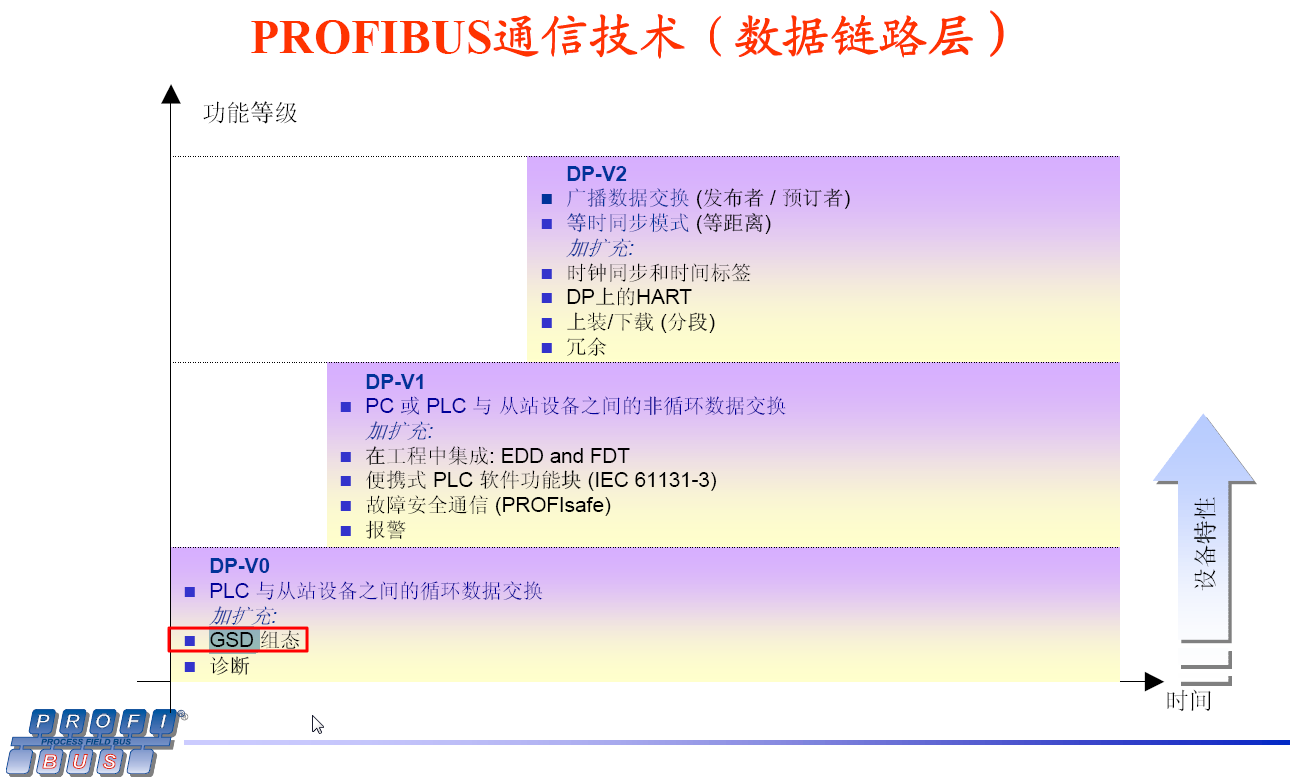

DP-V0组态期间用到GSD

gsd configuration in profibus dp v0





PROFIBUS-DP

  • 在GSD文件中,描述每一个PROFIBUS-DP 设备的特性。
  • 每个设备的GSD 文件用设备的电子数据单来表示。
  • GSD 文件包含所有设备的特定参数,如:
    • 支持的波特率
    • 支持的信息长度
    • 输入/ 输出的数据量
    • 诊断信息的含义
    • 对模拟设备有效的选择
  • GSD文件由设备制造商建立。
  • 每一个设备类型都需要一个GSD文件。
  • PROFIBUS 用户组织提供GSD编辑程序,它使得建立GSD文件非常容易。
  • GSD编辑程序包括GSD检查程序,它确保GSD文件符合PROFIBUS 标准。





参考资料

Gsd vs dd vs dtm

PROFIBUS GSD files

wiki GSD

wiki DTM
