【记录】装修水电开工第四天:完成部分水路铺设

2014-07-28,水电施工第四天:水路铺设部分完成。



海德公园内外景

天气不错,只是很热。

IMG_20140728_181627

就我家13楼的阳台还没完全封好:

IMG_20140728_181902

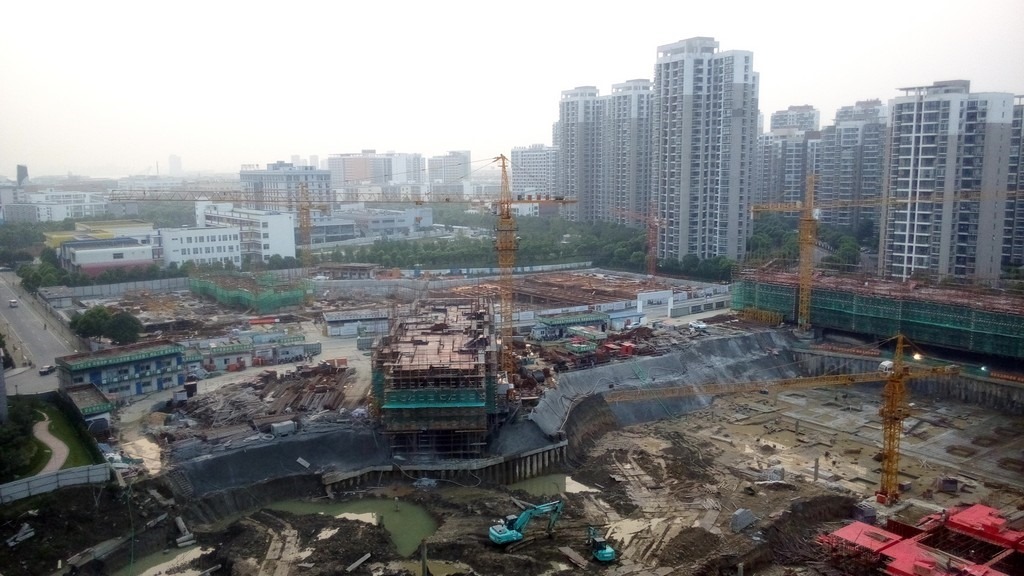

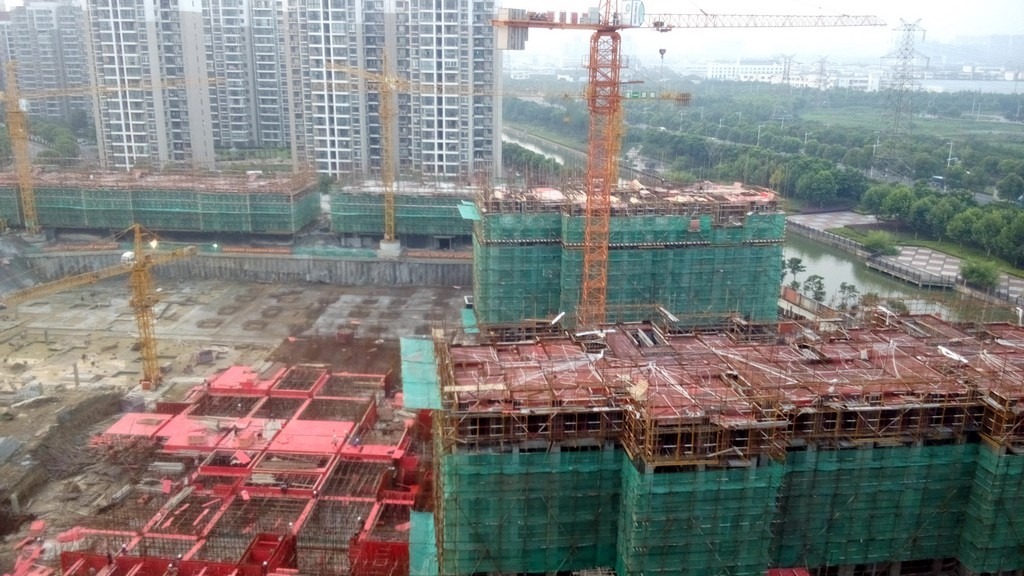

外面海德三期正在施工:

IMG_20140728_183611

IMG_20140728_183619

北门口:

IMG_20140728_184209



次卧的水路铺设

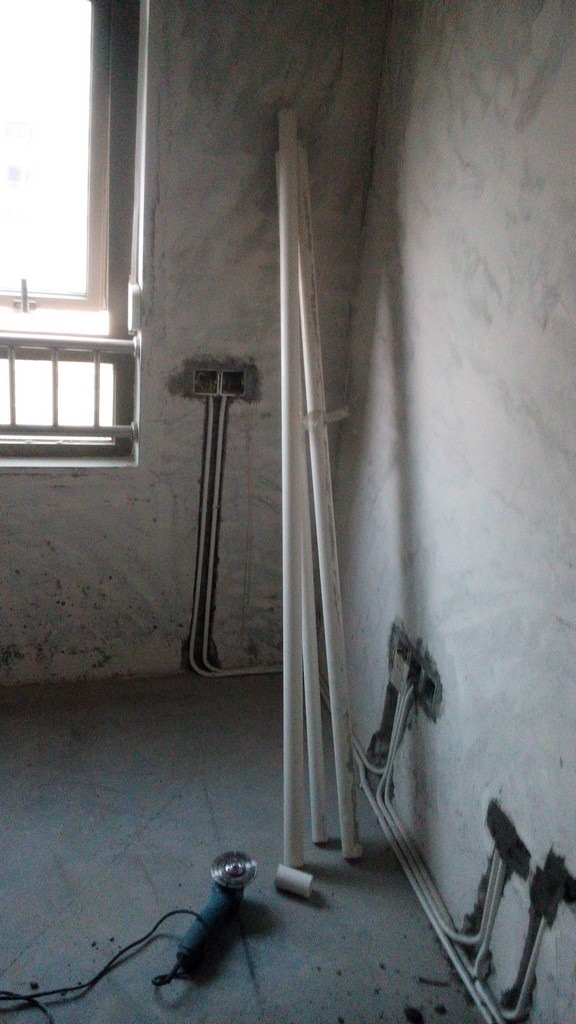

还没铺,但是有大水管放在这:

IMG_20140728_182302

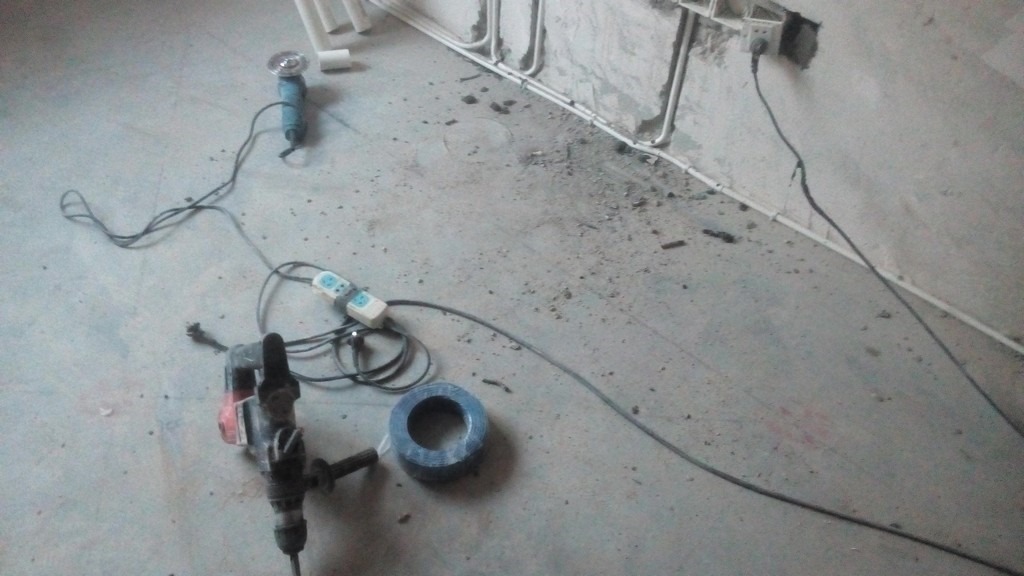

相关工具:

IMG_20140728_182312

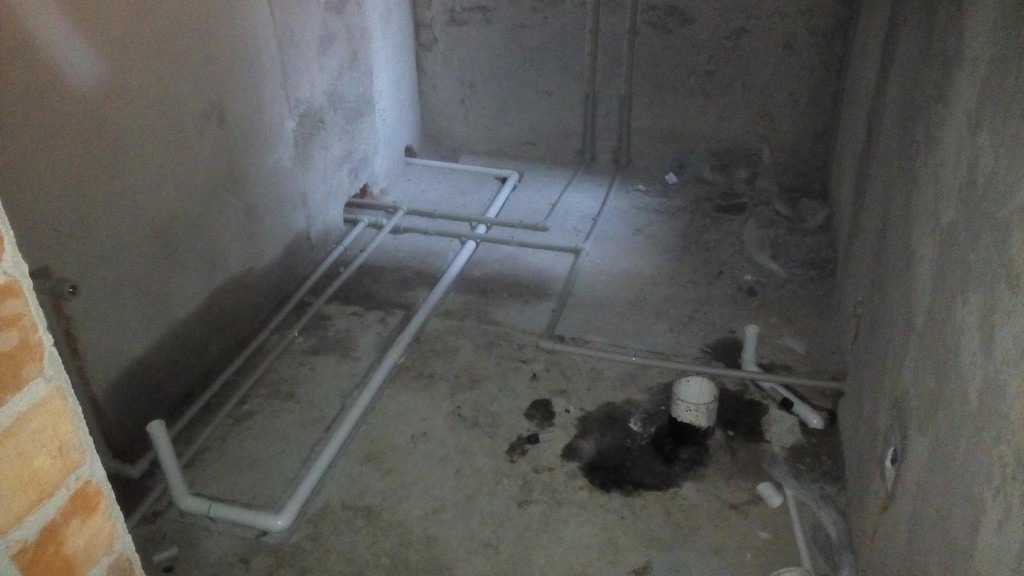

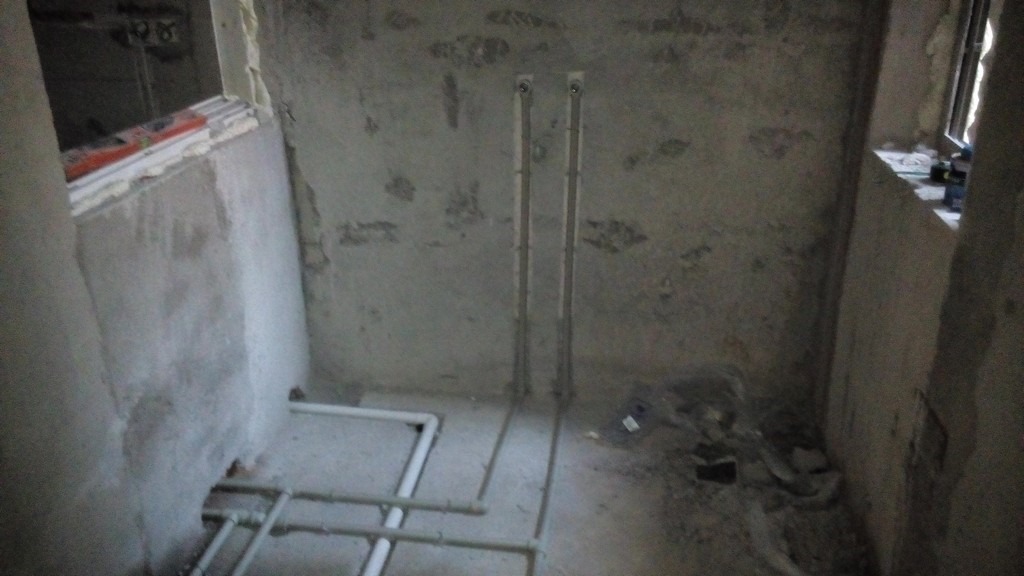

卫生间的水管铺设

IMG_20140728_182330

白色的是40的管子,近处是引出来接到台盆下水的。

远处是从厨房的水槽接过来的。

IMG_20140728_182357



IMG_20140728_182747

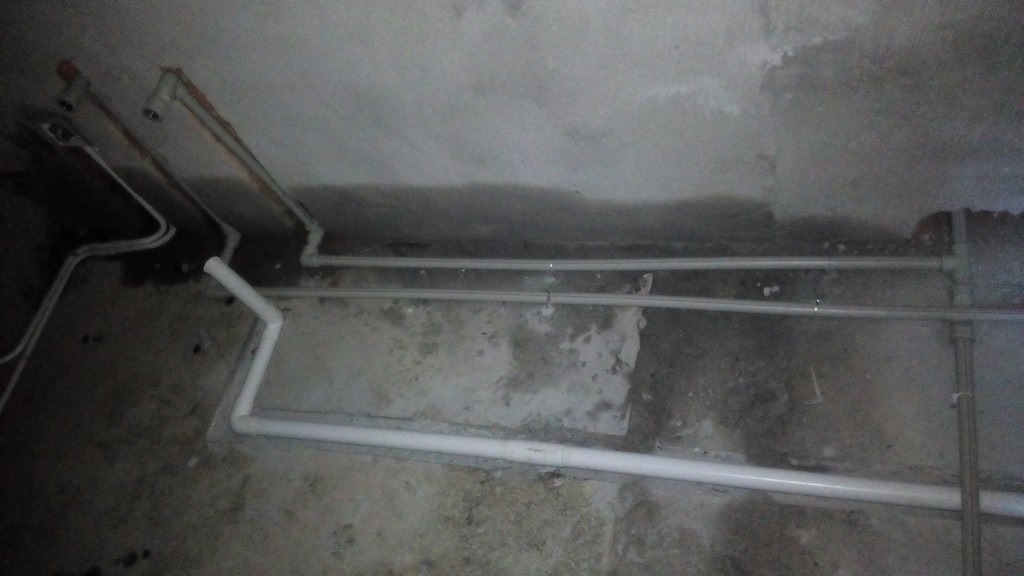

可以看到一个三通:

就是,厨房的水槽下水,加上卫生间的台盆下水,都是通过这个三通下去的。

注:之前这个位置是原先卫生间的布局中的台盆下水。

此处和水槽共用了。

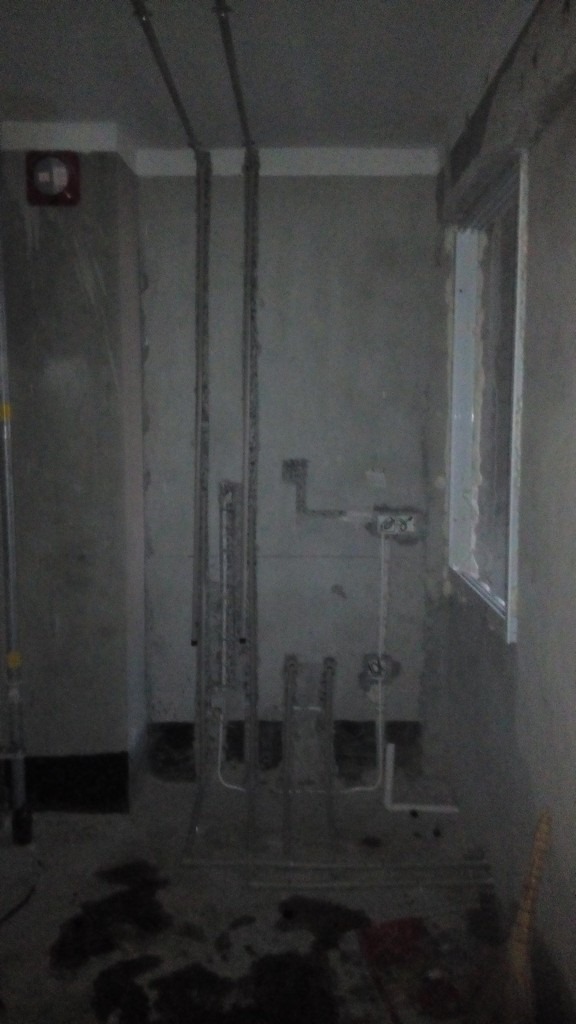

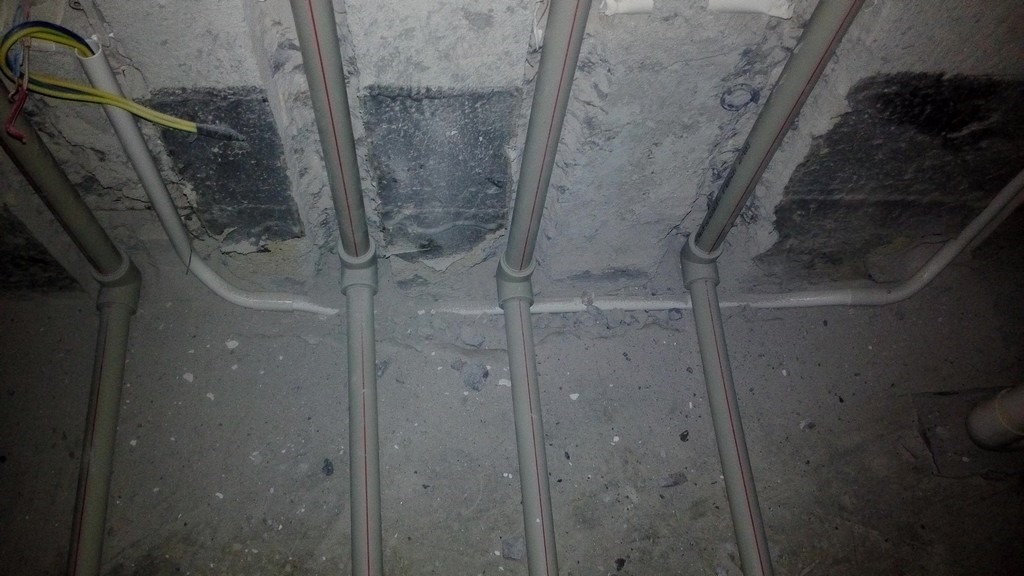

厨房的水管铺设

IMG_20140728_183225

IMG_20140728_183253

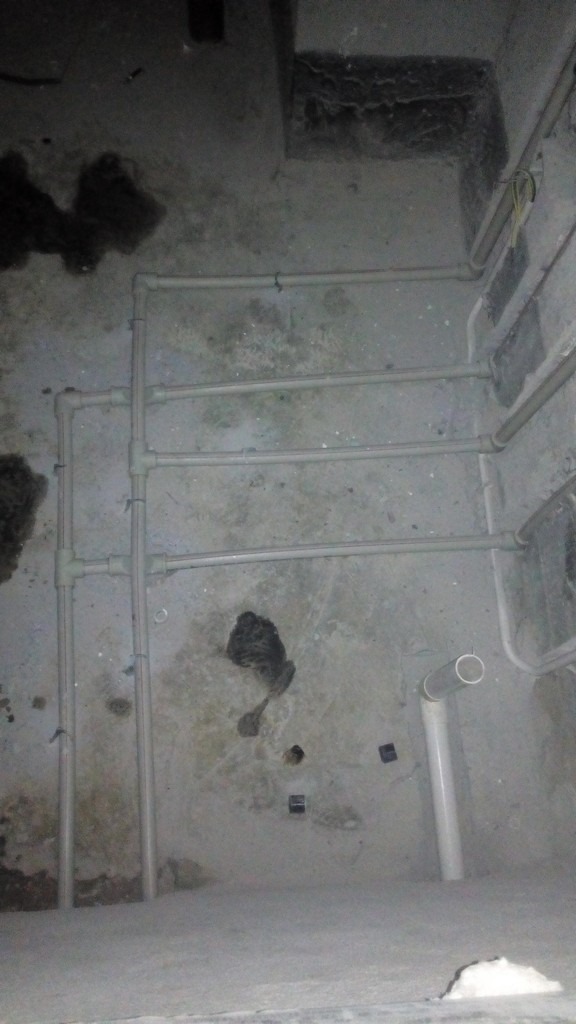

IMG_20140728_182619

白色的是40的管子,是水槽下水。

剩下的,灰色的管子,是水槽的水管,以及燃气热水器的出入水管。

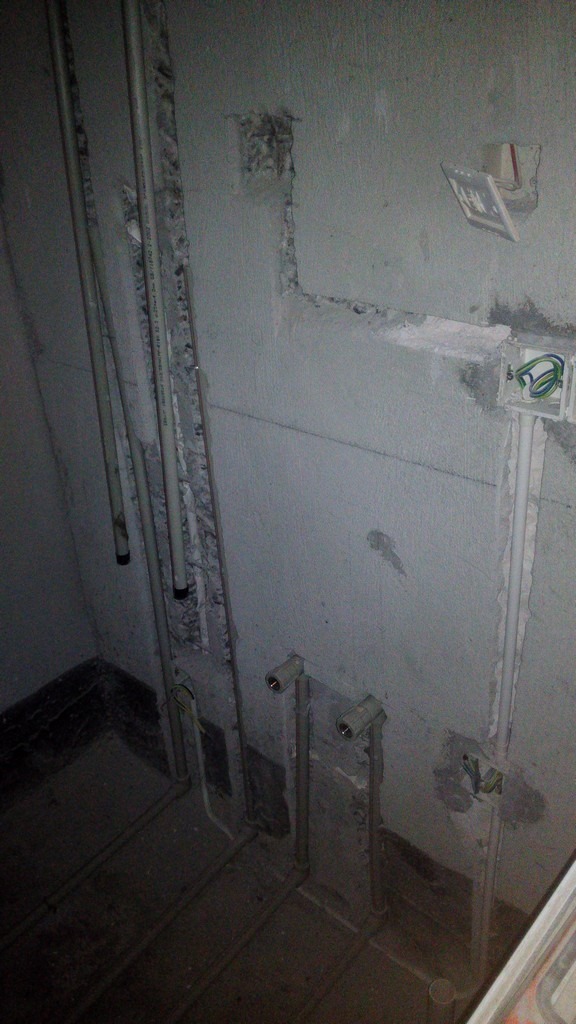

这样就可以看清楚了:

IMG_20140728_182635

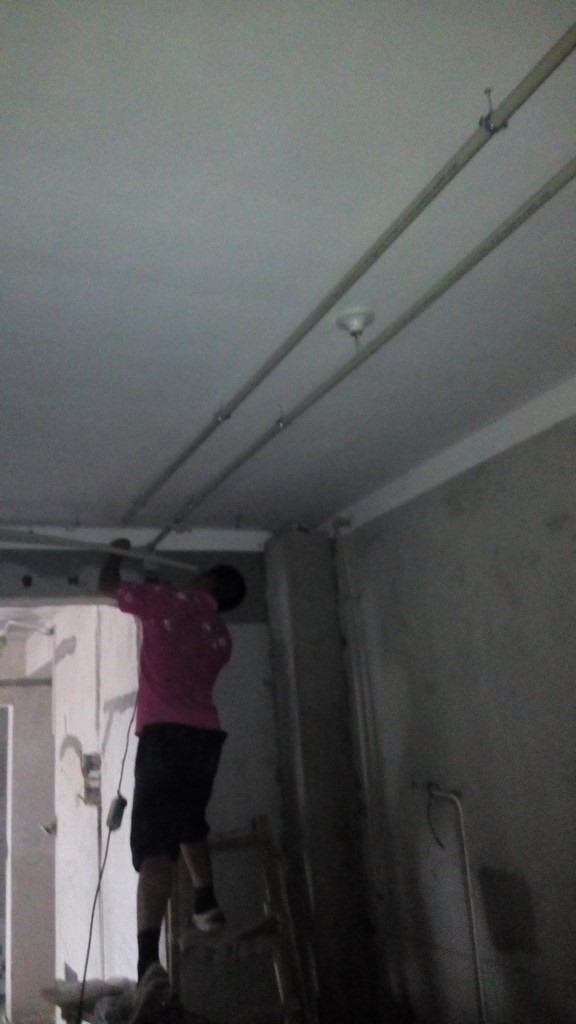

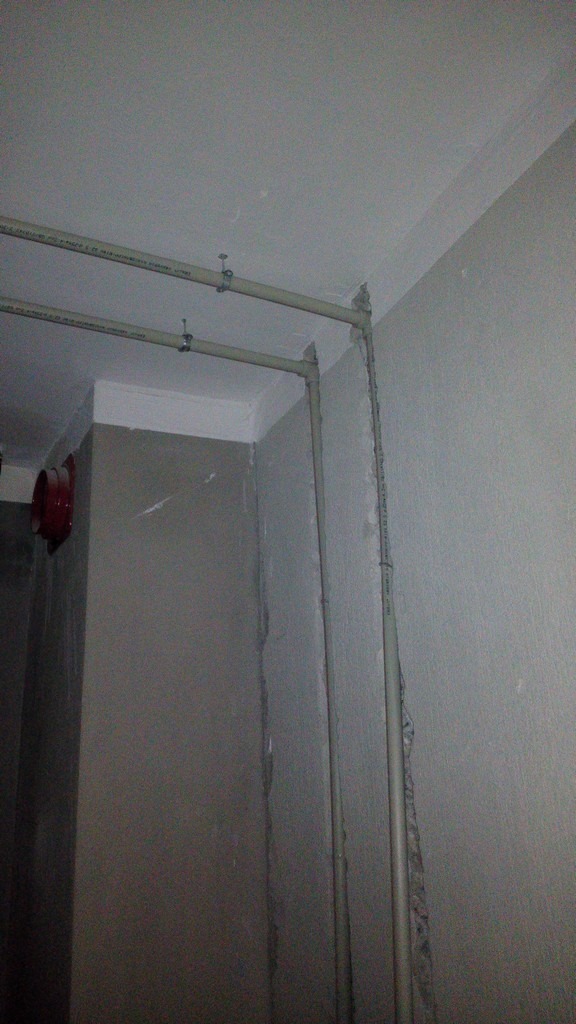

水路从厨房接出去:

IMG_20140728_182642

IMG_20140728_182650



客餐厅的水路

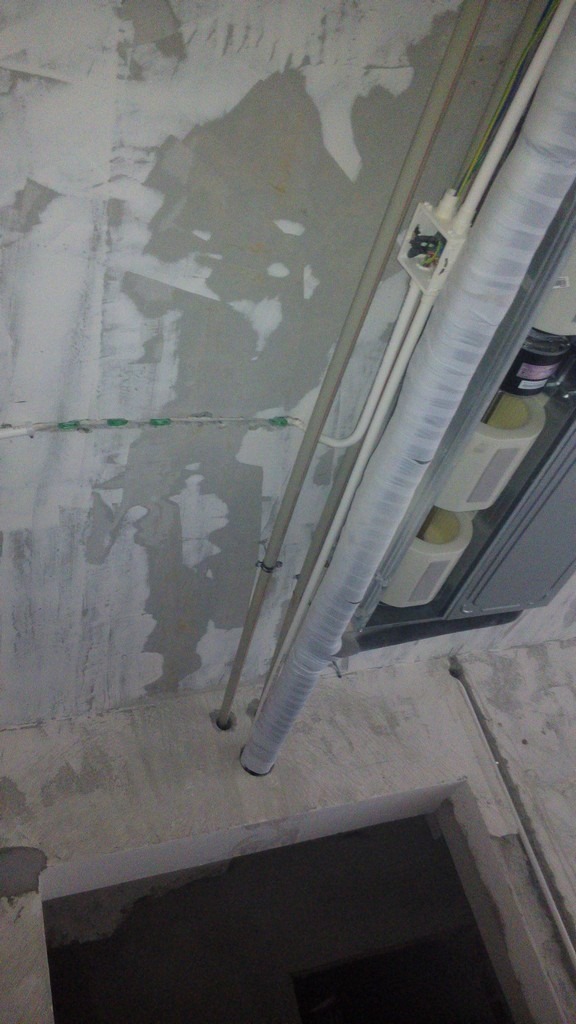

通过餐厅和客厅交界处的顶部:

IMG_20140728_182809

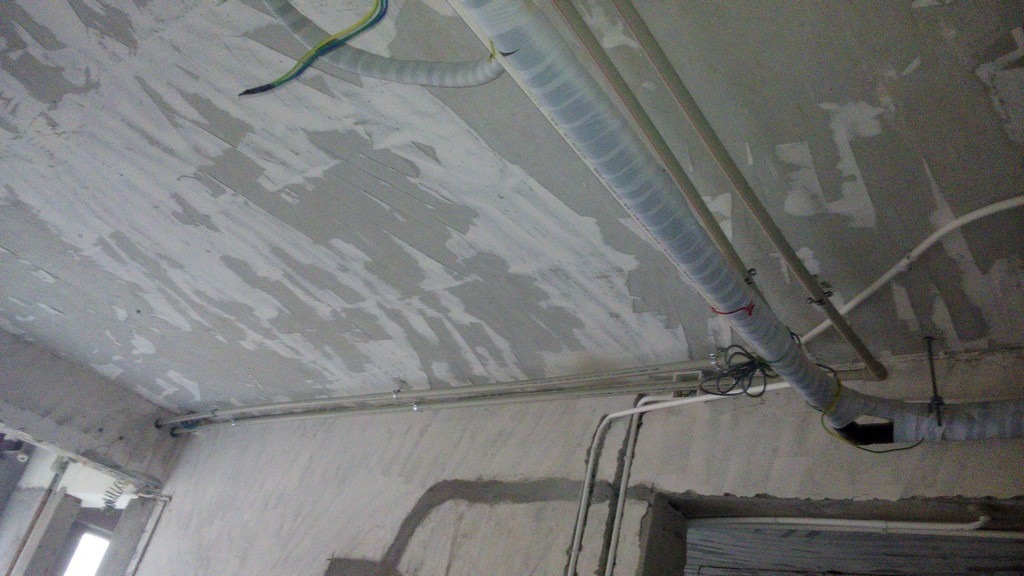

沿着客厅西边顶上往南走:

IMG_20140728_182817

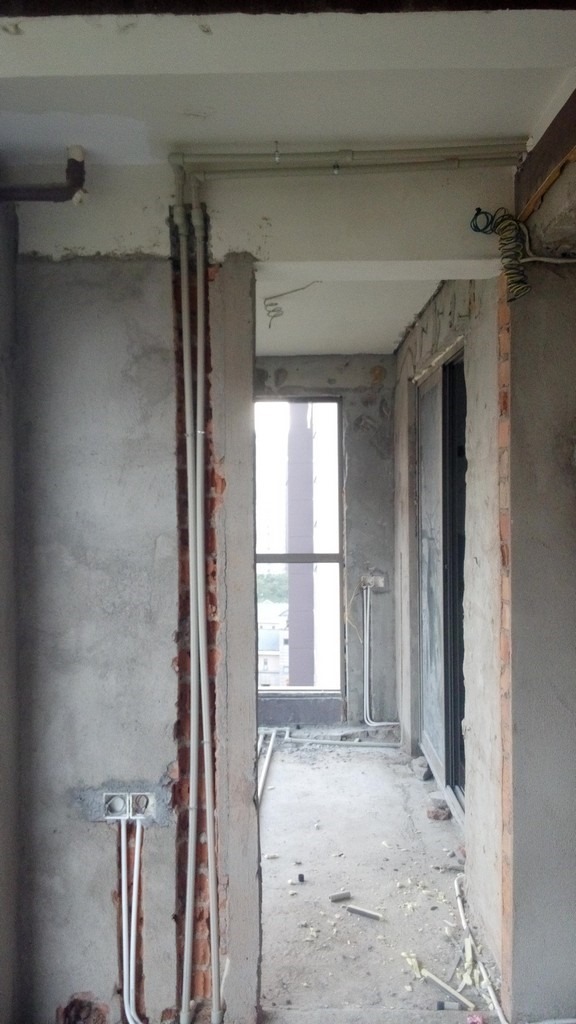

下到客厅南面下面:

IMG_20140728_182833

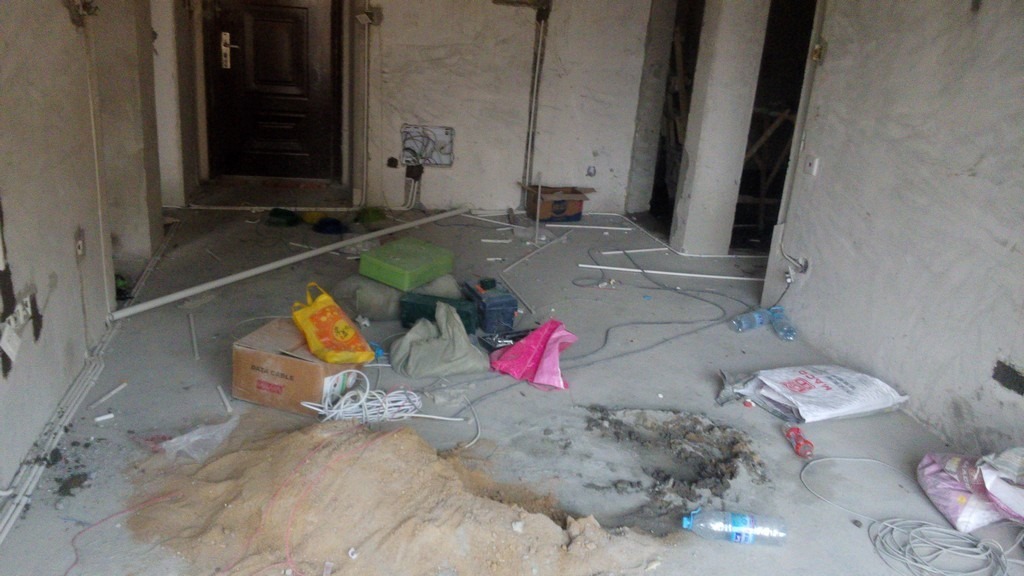

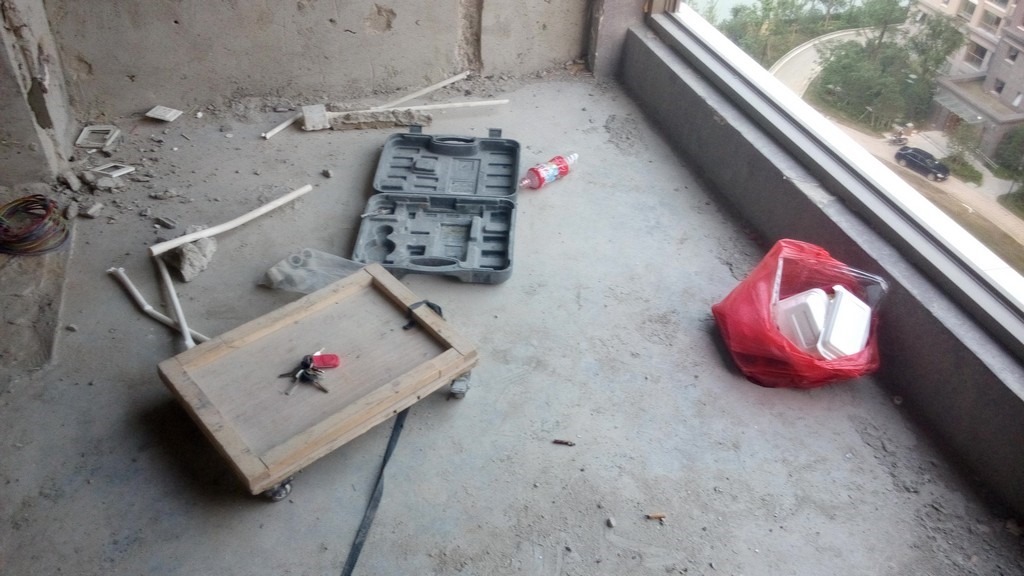

其他部分场景:

IMG_20140728_183138

IMG_20140728_183146



阳台的水路铺设

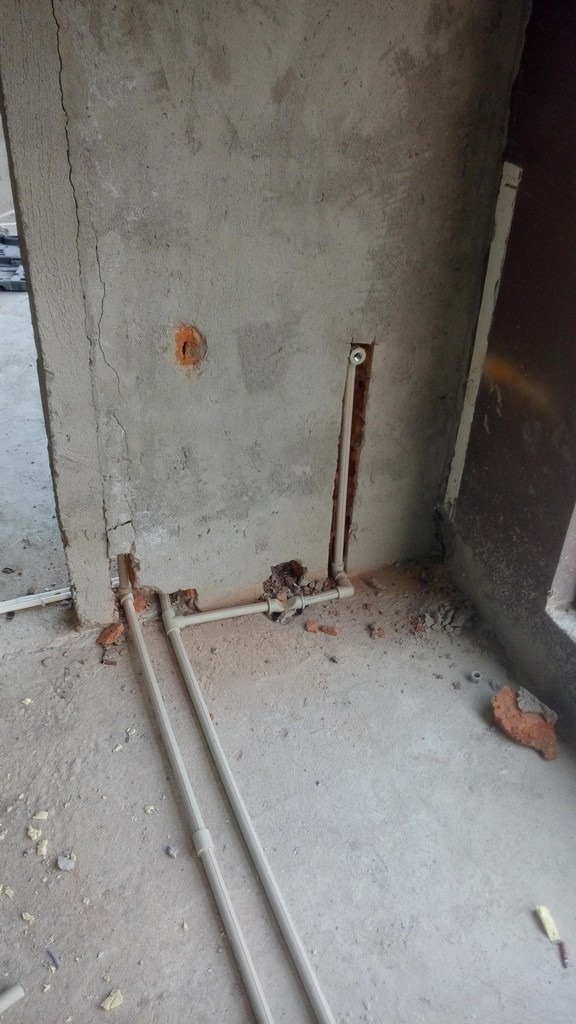

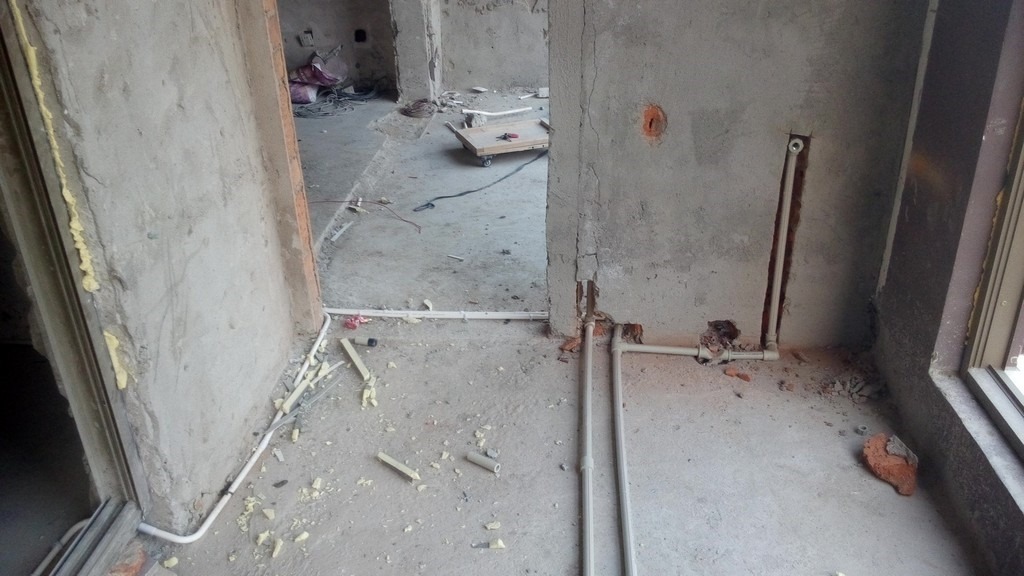

通过阳台和客厅的墙,到了阳台:

IMG_20140728_182854

IMG_20140728_182927

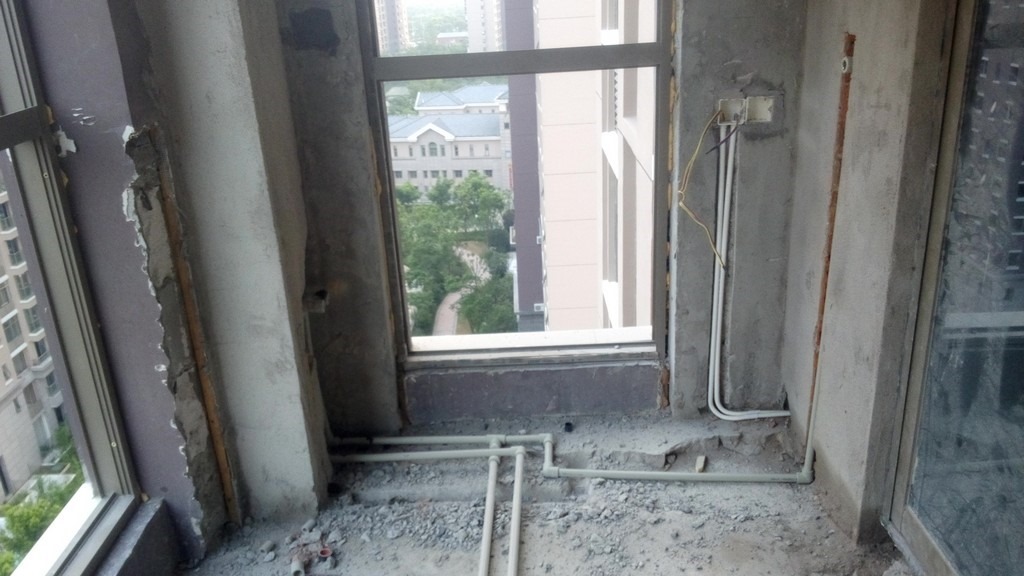

分别供给:

左边(南面)的洗衣柜

右边(北面)的洗衣机:

IMG_20140728_182904

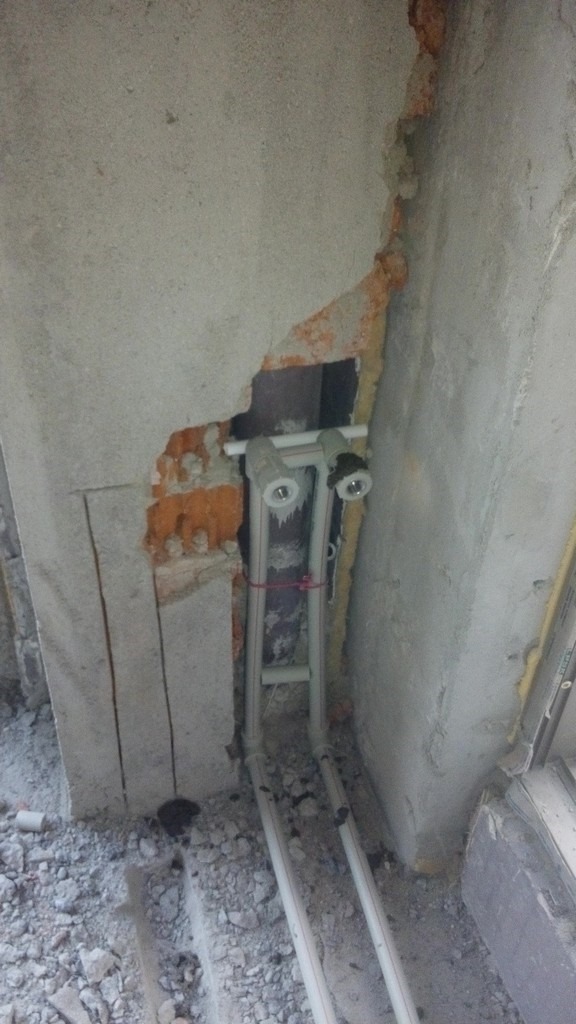

洗衣柜:

IMG_20140728_182910

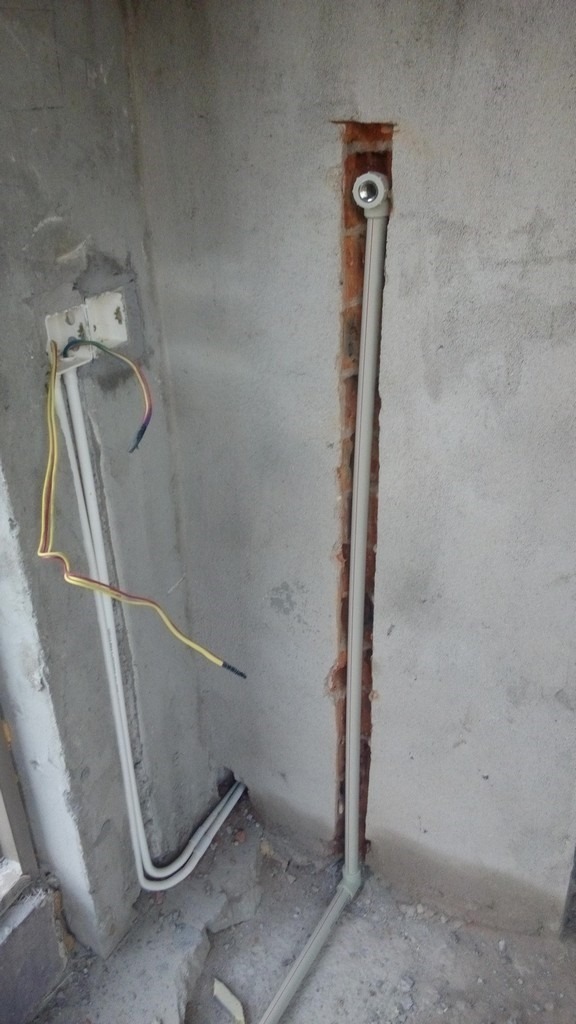

洗衣机:

IMG_20140728_182917

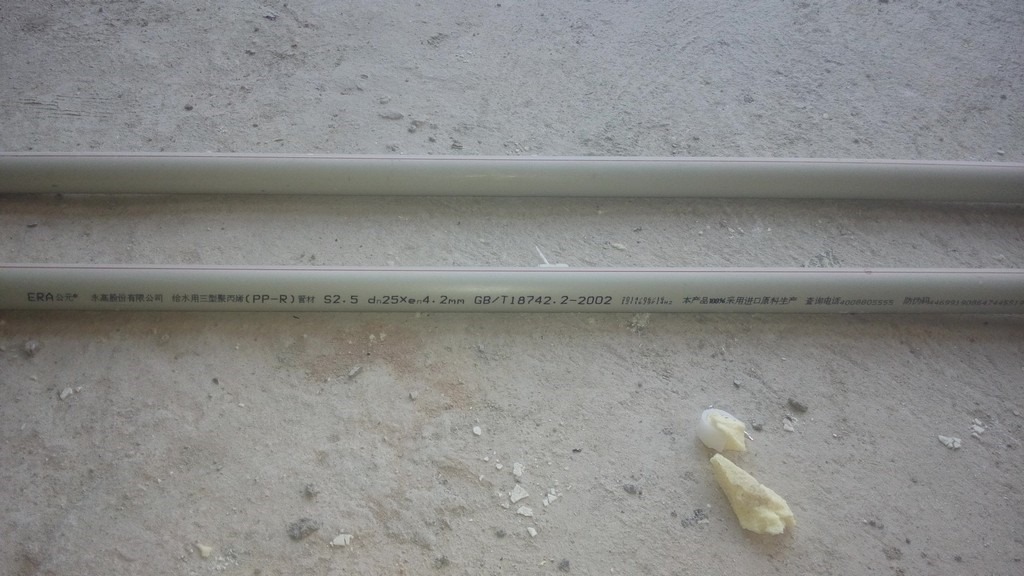

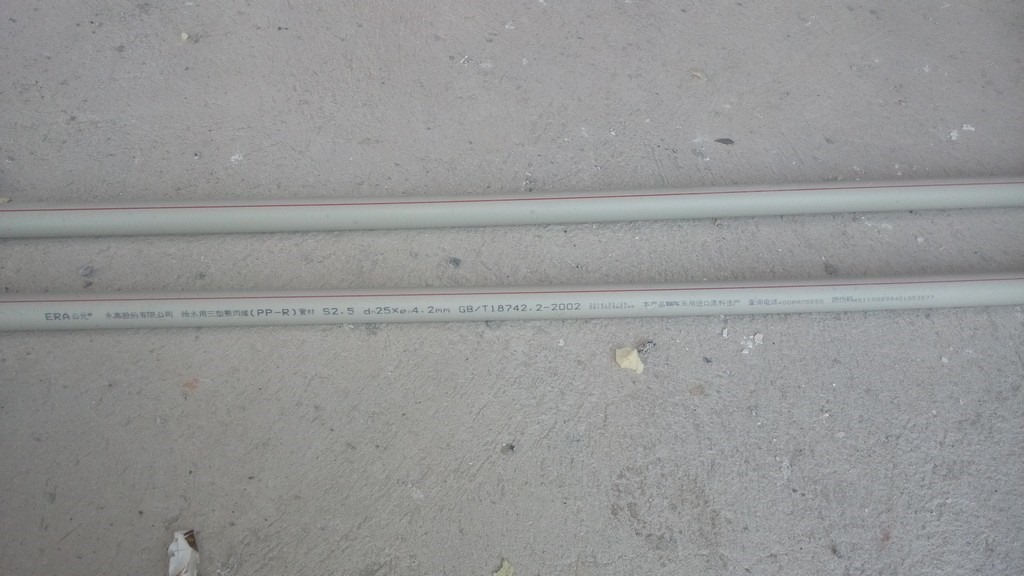

给水管一个特写:

IMG_20140728_182950

IMG_20140728_183040

ERA公元 永高股份有限公司

给水用三聚丙烯酸 PP-R 棺材

S2.5 dn25xen4.2mm

GB/T1B742.2-2002

2014/06/16 12:16 J9F14H2

本产品100%采用进口原料生产

查询电话 4008805555

防伪码 446991908647445519

另外一个防伪码 451190899401553577



IMG_20140728_183122

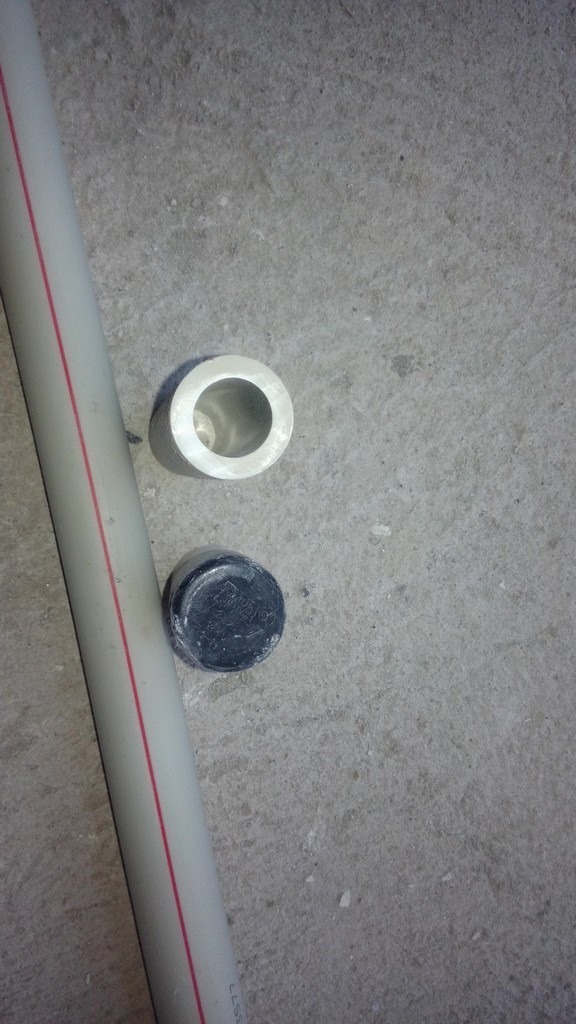

并且可见:

水管中间有个红色线条:

表示是热水管

->现在一般装修都是:不论是冷水管还是热水管,都是采用热水管->因为热水管比冷水管更粗,抗压力更好。



接下来,就是等其水路完全弄完。然后打压测试了。一般要测48小时==2天。
