【记录】20141101装修第102天:安装林内平衡式燃气热水器

折腾:

【记录】20141028-201411101装修第98到102天:量榻榻米窗帘尺寸+排烟管打孔+安装林内热水器

期间,去为了能安装平衡式燃气热水器的排烟管而重新打孔:

【记录】20141101装修第102天:为平衡式燃气热水器的排烟管而重新打孔

然后打完孔,时间都到了下午3点多了。

正好把林内热水器的人约过来,再安装热水器。

期间,由于是刚刚打完孔,搞得打孔师傅都还在帮忙清理卫生呢,都还没来得及走呢。

打完孔,就开始让林内的师傅去安装燃气热水器。



安装燃气热水器所带的材料

师傅带来了一袋子的排烟管:

IMG_20141101_145209



是因为之前就问清楚了,我家是暗厨房,是改动了淋浴房的这个户型,所以知道装在厨房的燃气热水器的排烟管想要排放废气到外面,必须经过淋浴房,排烟管道就很长,大概需要个3,5米左右的。

注:而默认的普通的排烟管是买的燃气热水器自带的,一个弯头加上一个排烟管,大概是90cm左右。

所以我这里排烟管长度不够需要加排烟管(以及后来才知道的,还要再加对应的弯头。。)

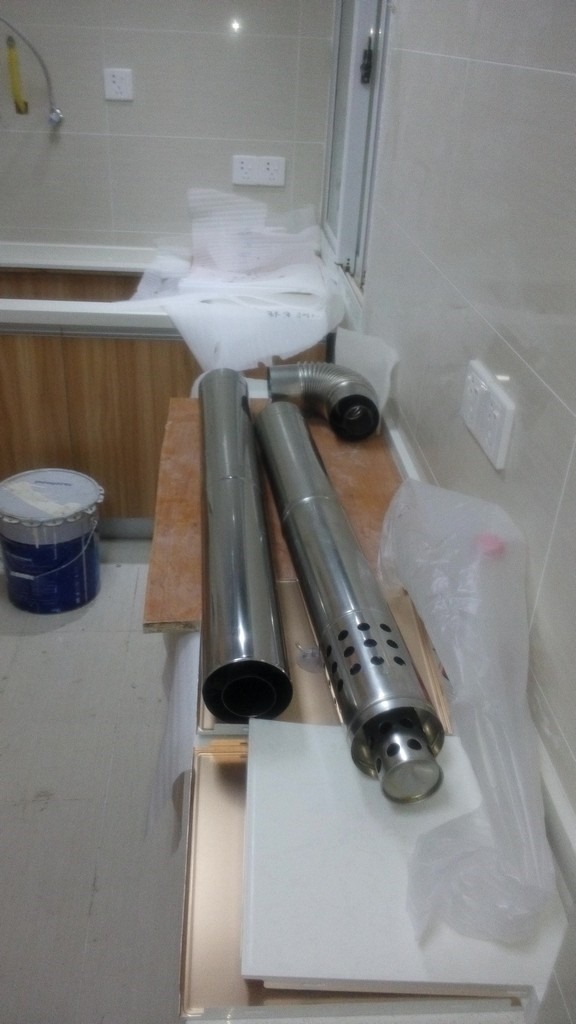

把其中2,3根排烟管接好,就是这样的:

IMG_20141101_145212



钻孔枪:

IMG_20141101_145217

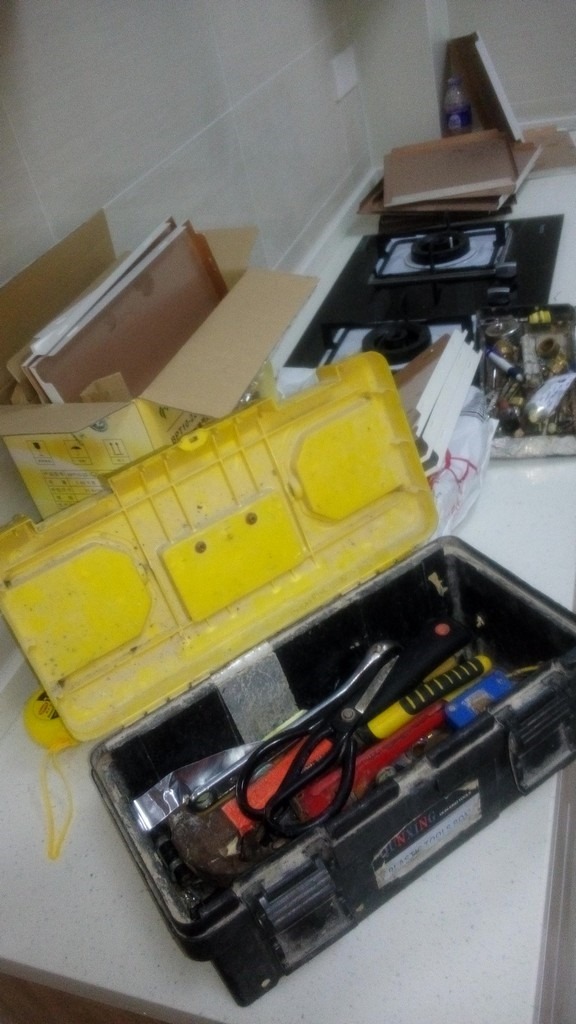

工具箱:

IMG_20141101_145223

可以看到还有剪刀,那是用于安装好热水器后,给吊顶的层板剪圆孔用的。

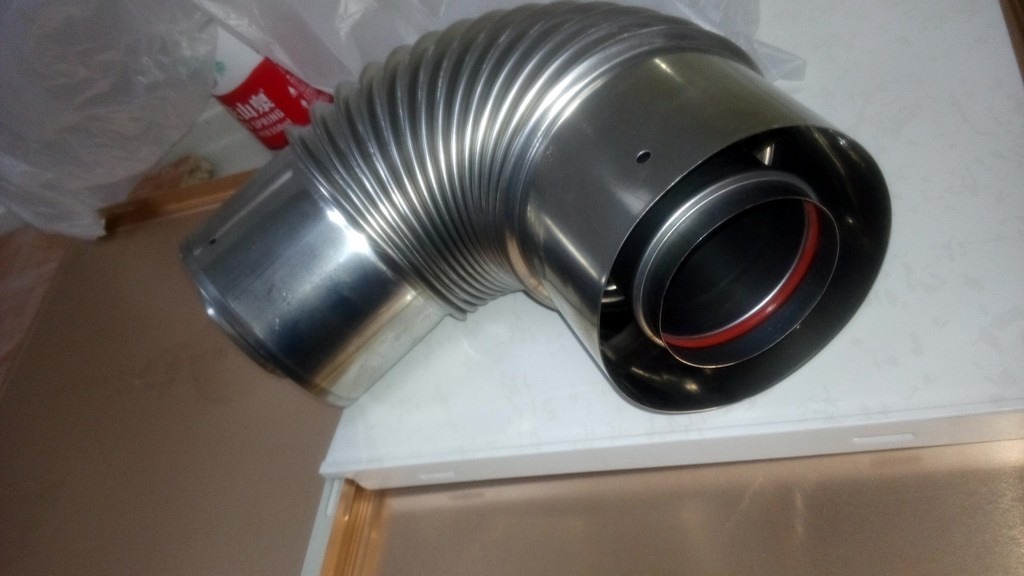

排烟管的弯头:

IMG_20141101_145423



安装排烟管的过程

装热水器之前,先要去把排烟管接好并安装好。

先去把每个0.5米长的排烟管接起来,并且接头处用密封条缠好:

IMG_20141101_145521

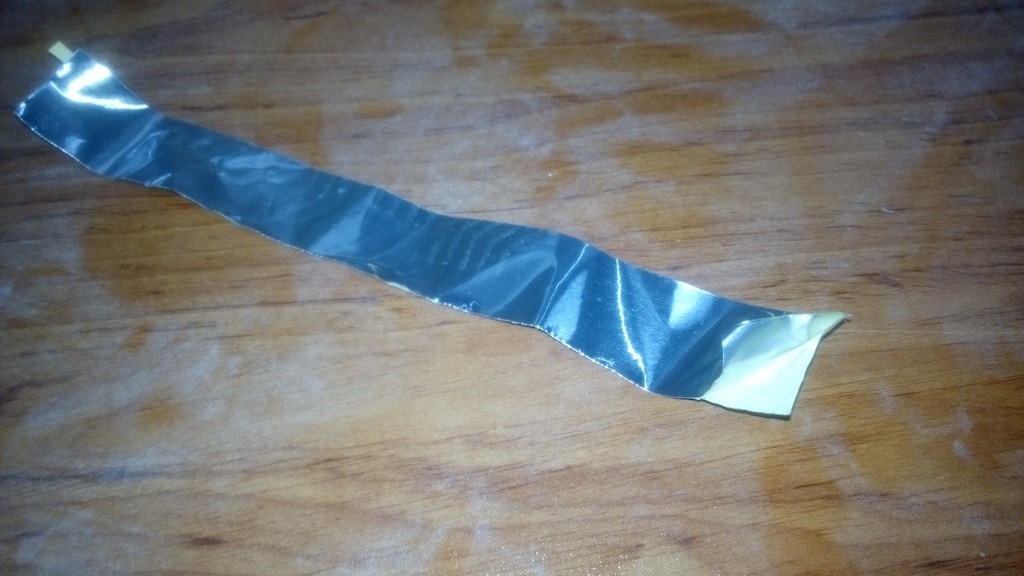

密封条是双层的,撕掉外层,内层带胶,直接缠上即可。

IMG_20141101_153735

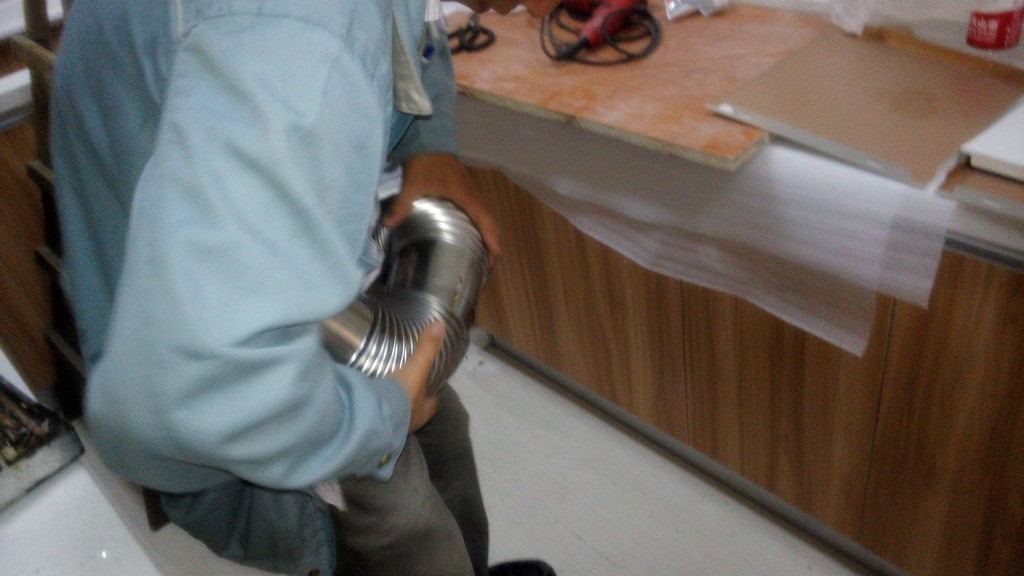

另外,由于排烟管的孔的垂直方向,和热水器的垂直方向不在同一条线上,所以又需要加额外的排烟管的弯头用于连接,直接对接但对不上的排烟管的,弯头:

IMG_20141101_145751

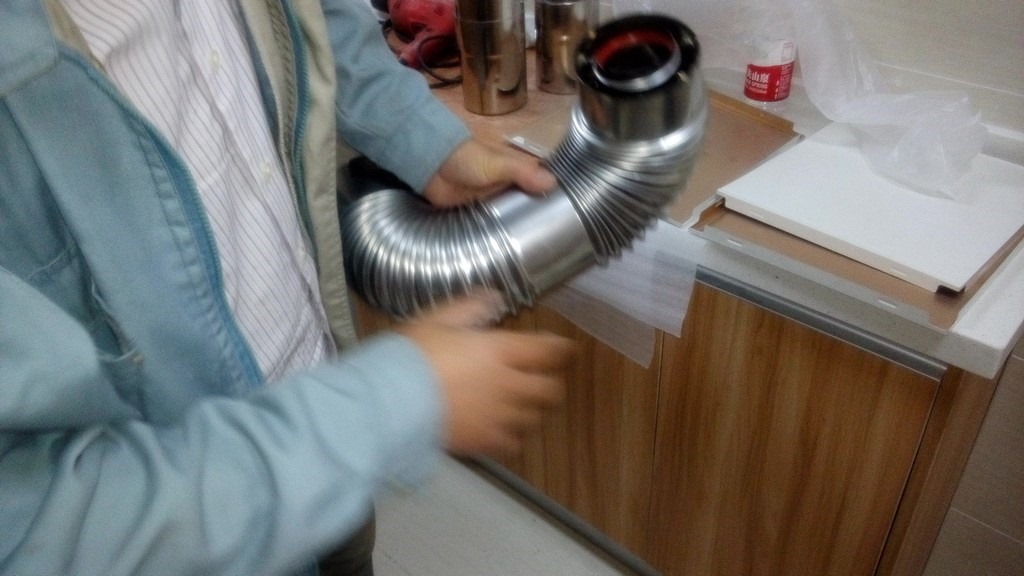

算是打了个弯,打了个折:

IMG_20141101_145812

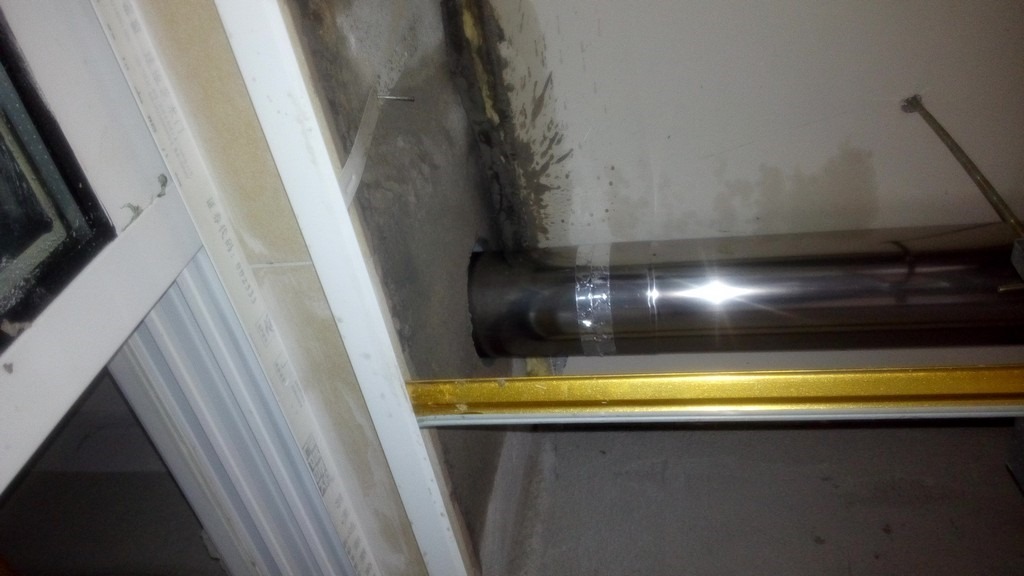

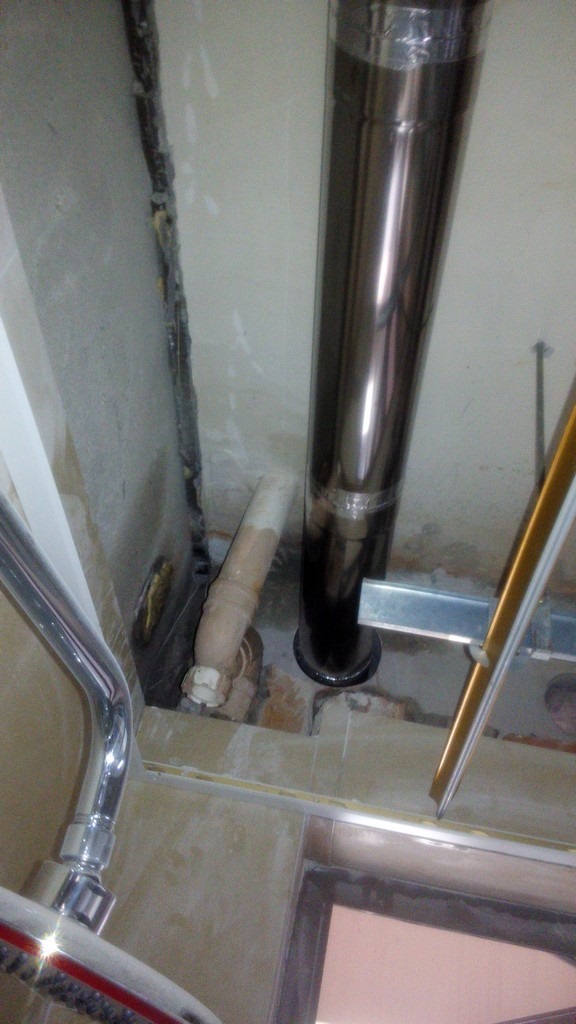

然后先去把接好了,大概有个3米多的,很长的燃气管,穿到刚打好的排烟管的孔里面去:

IMG_20141101_150246

IMG_20141101_150252

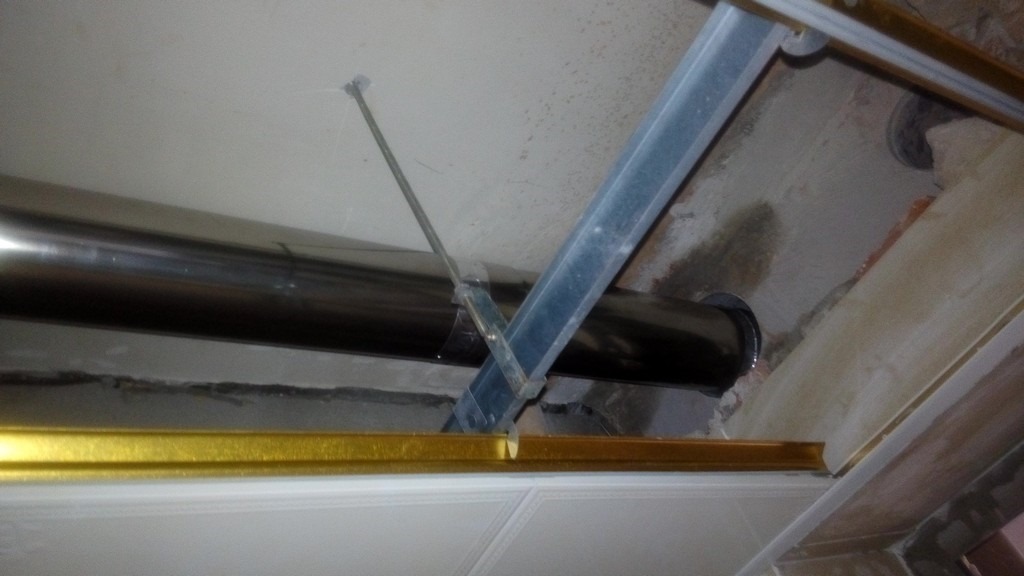

IMG_20141101_154011

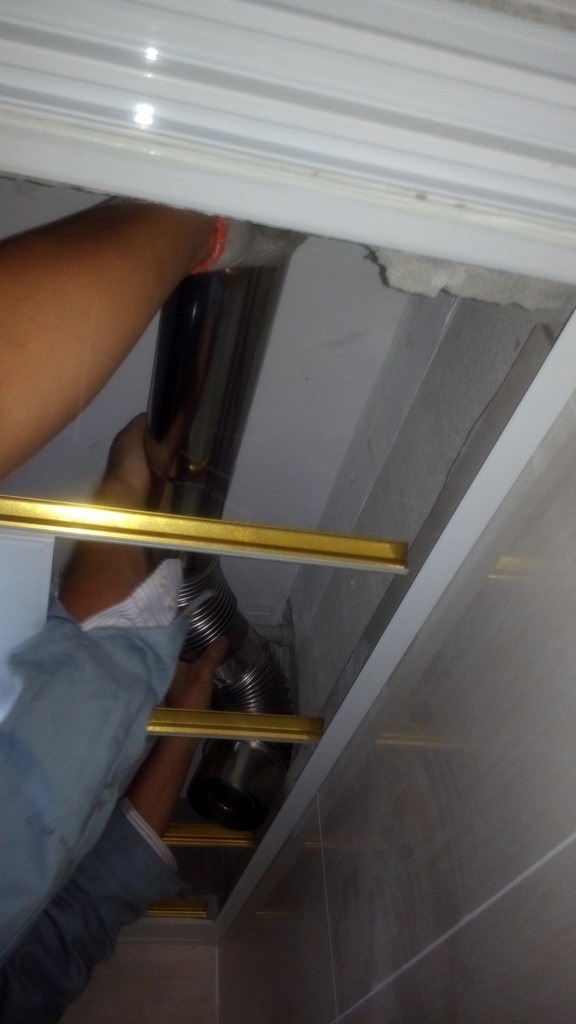

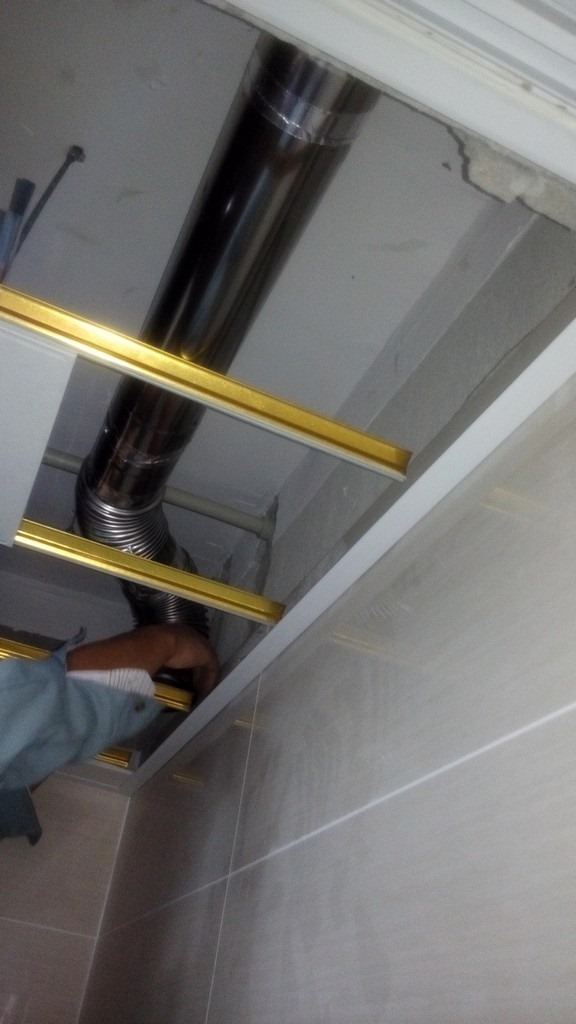

然后再去接那个接好了的弯头:

IMG_20141101_150238

IMG_20141101_150316



钻孔+挂燃气热水器

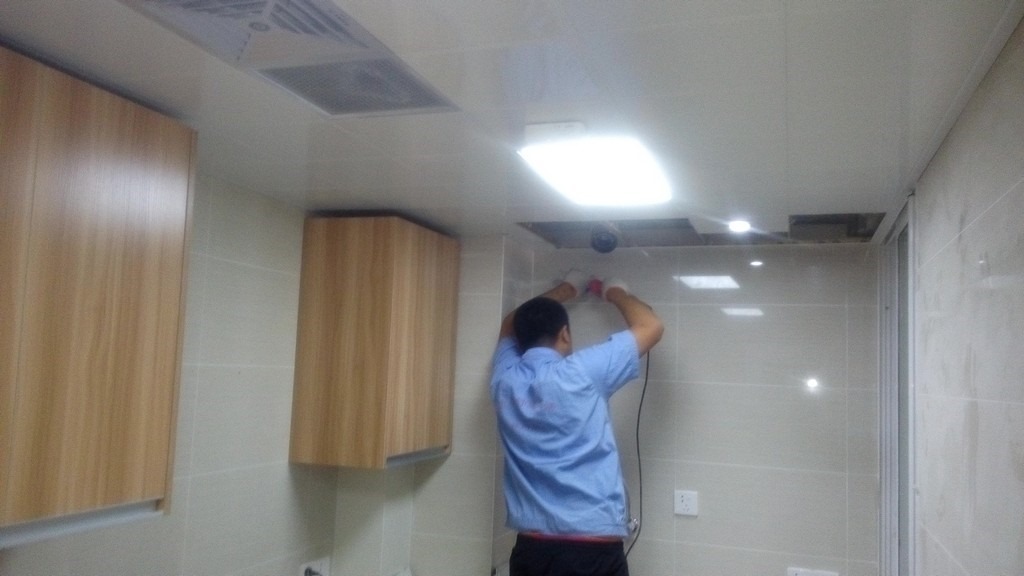

然后再去先量好了需要挂燃气热水器的位置所需要的孔的尺寸,标记好,再去钻孔:

IMG_20141101_150512

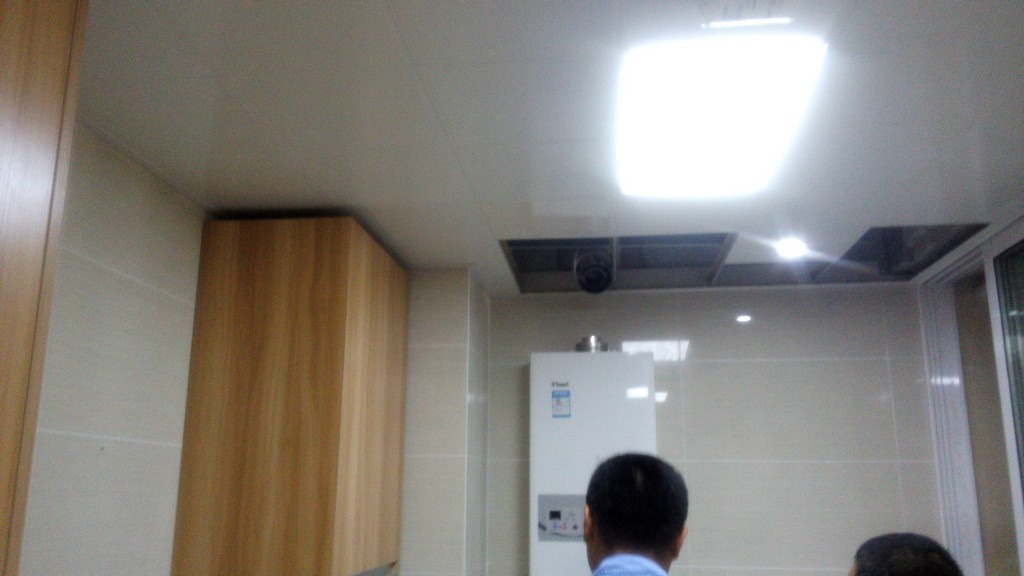

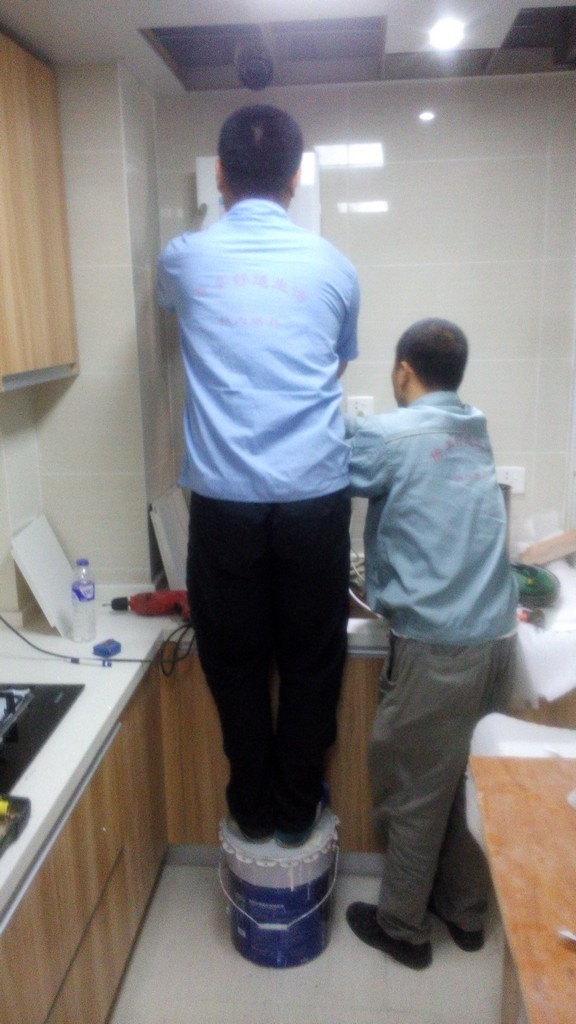

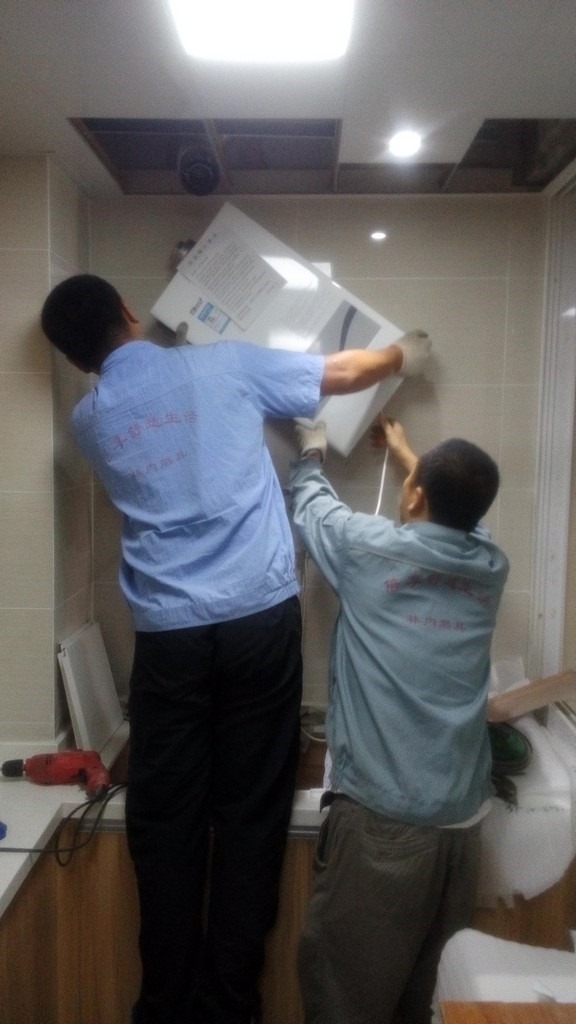

然后钻好了上面的孔后,再去把热水器挂上去:

IMG_20141101_150636

IMG_20141101_150639

IMG_20141101_150644

以便测量出下面的孔的位置,然后去掉热水器,然后再去打下面的孔。

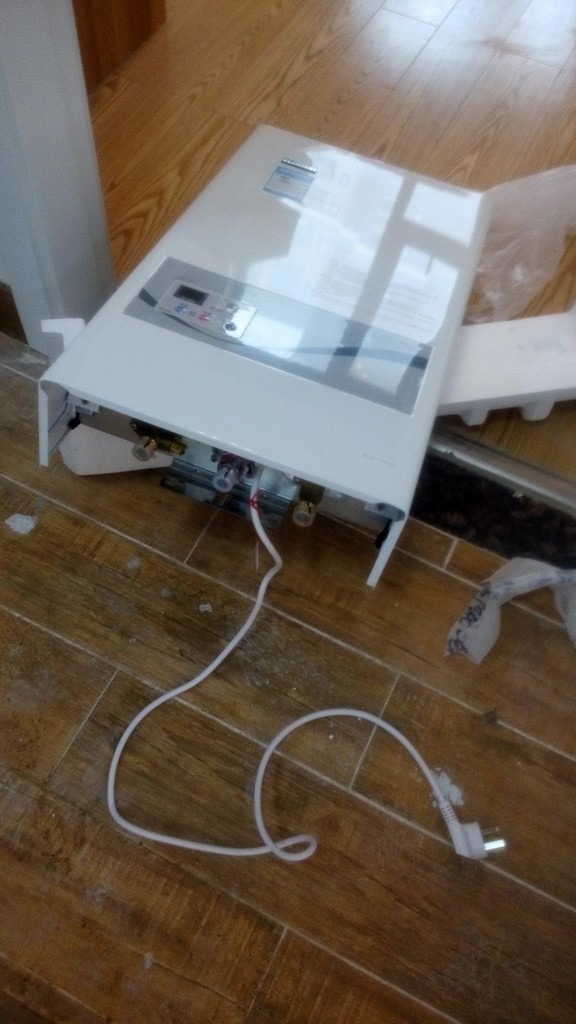

去掉的热水器:

IMG_20141101_150741

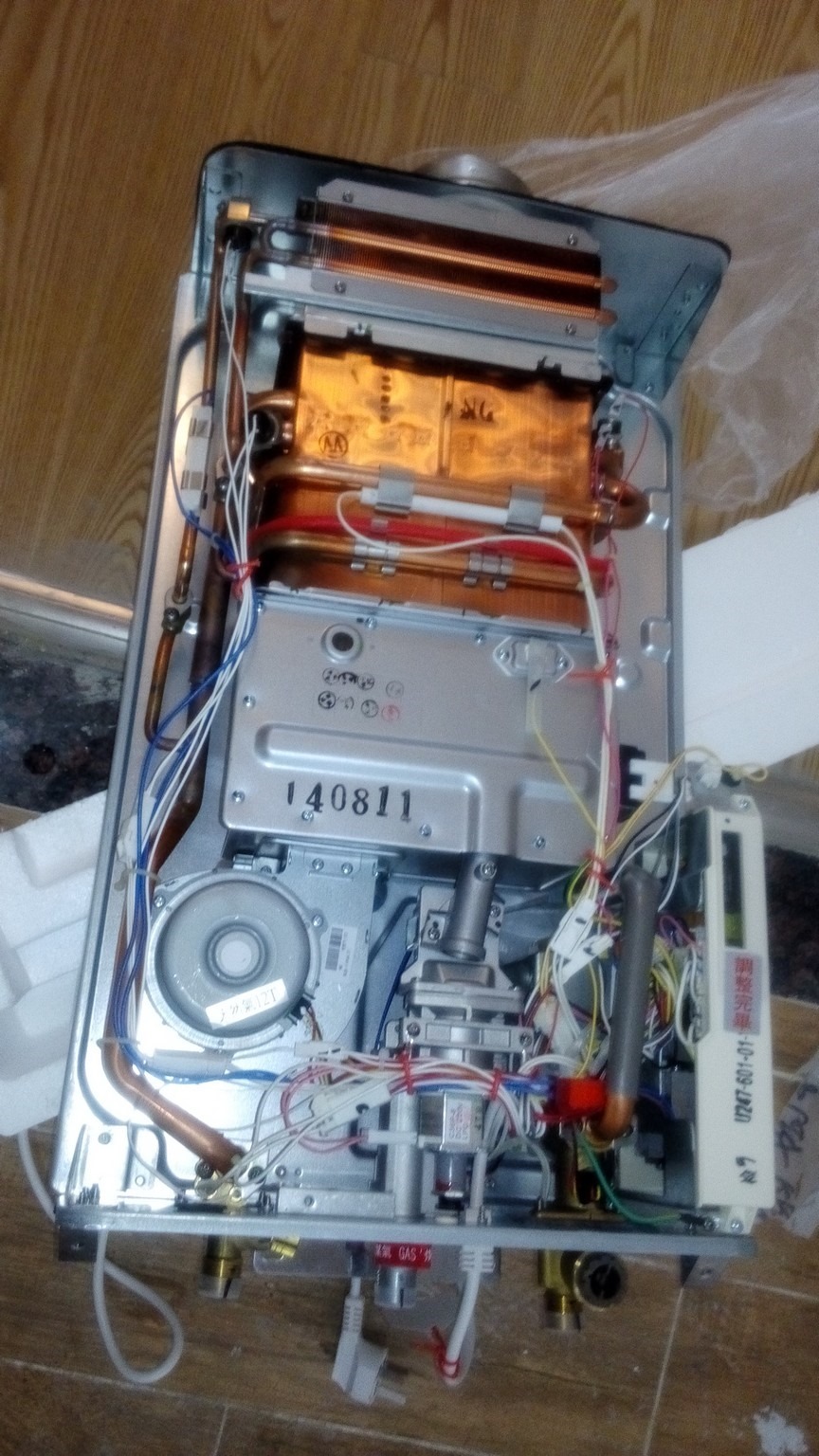

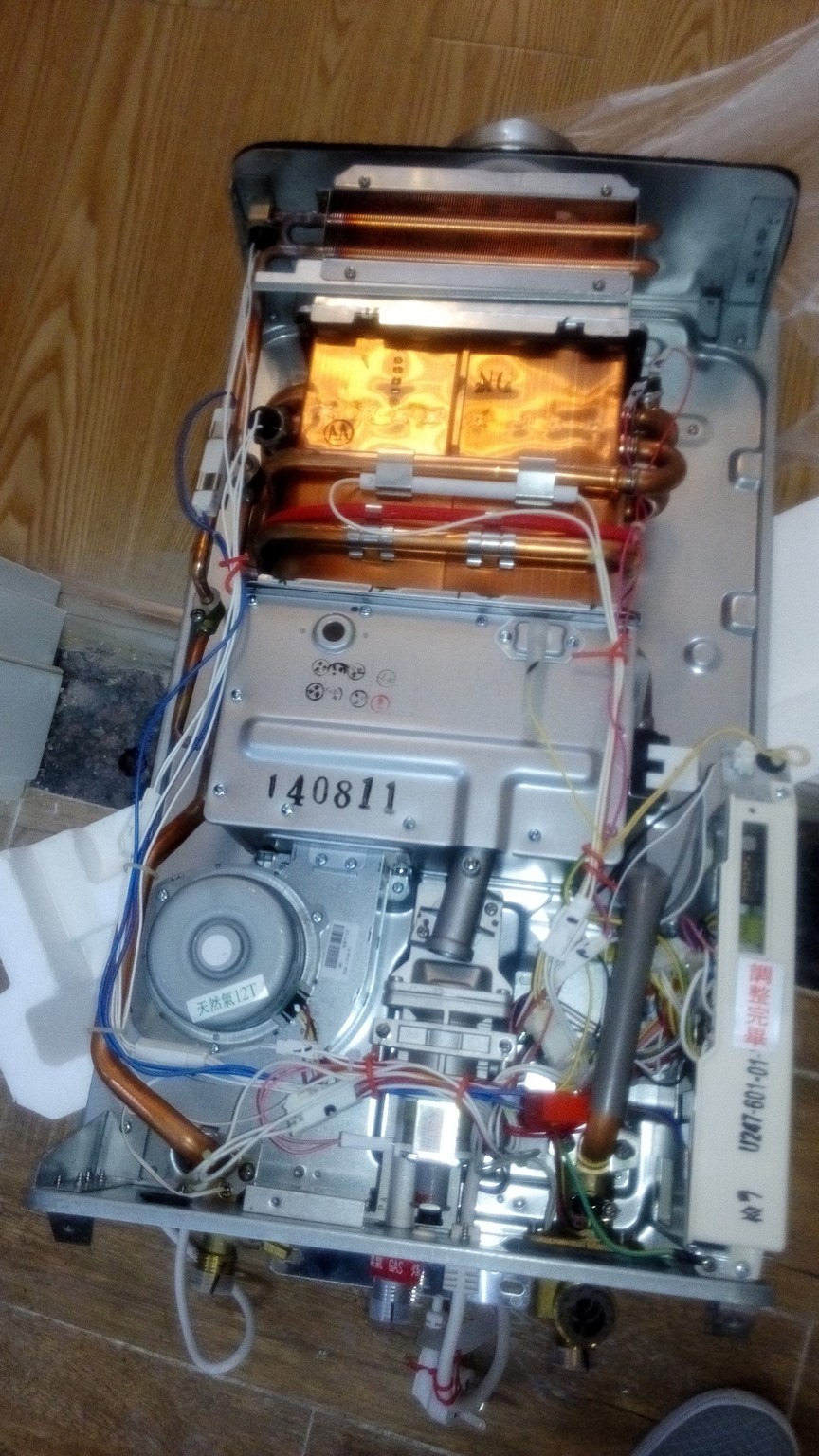

无意间发现,其实前面的盖板直接可以去掉,然后就可以看到里面的结构了:

IMG_20141101_150820

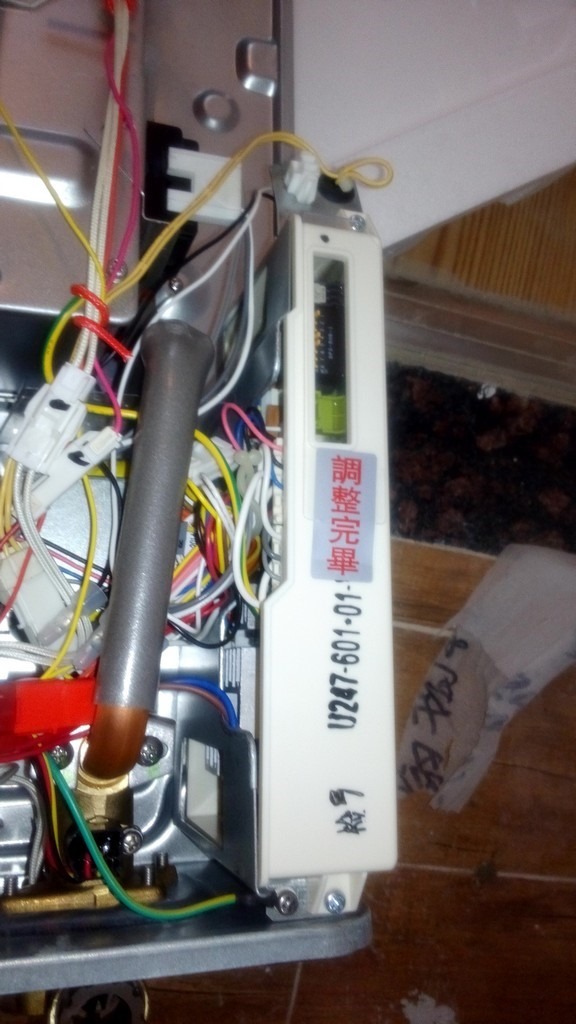

天然气12T

调整完毕 U247-601-01



IMG_20141101_150825

燃气 GAS

IMG_20141101_150830

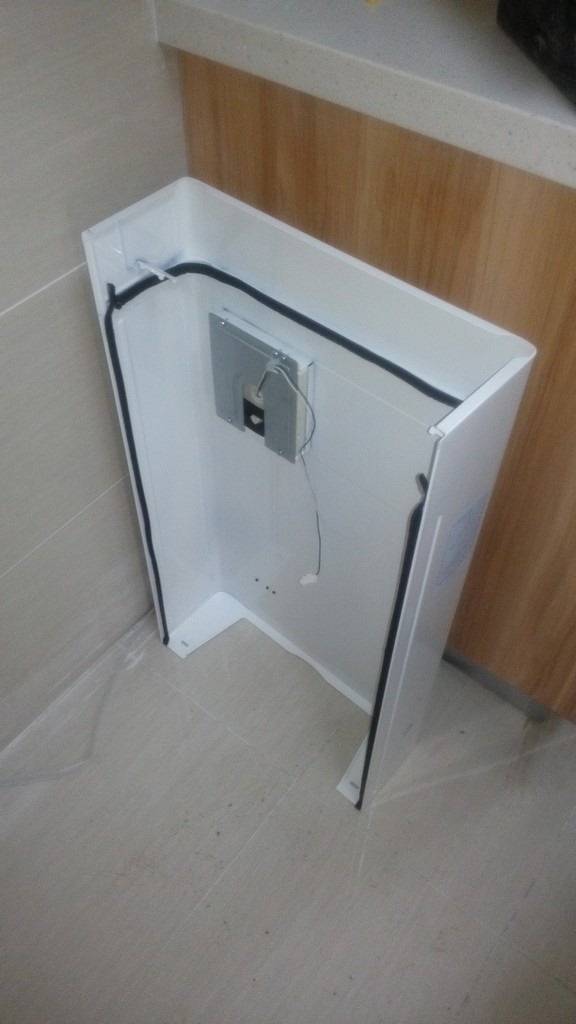

拿掉的正面的壳子的背面是:

IMG_20141101_151104

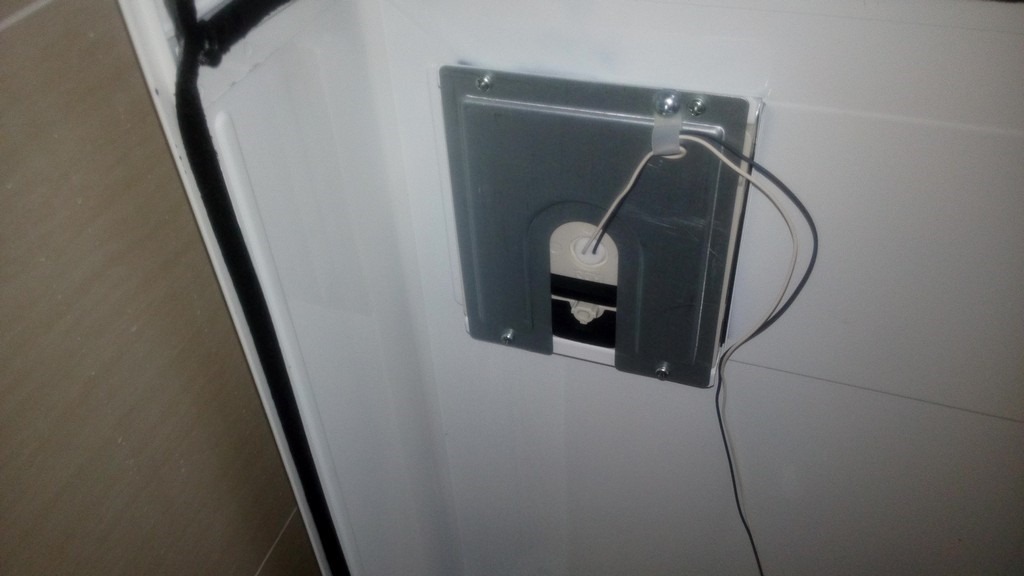

这个就是控制面板的背面了:

IMG_20141101_151112

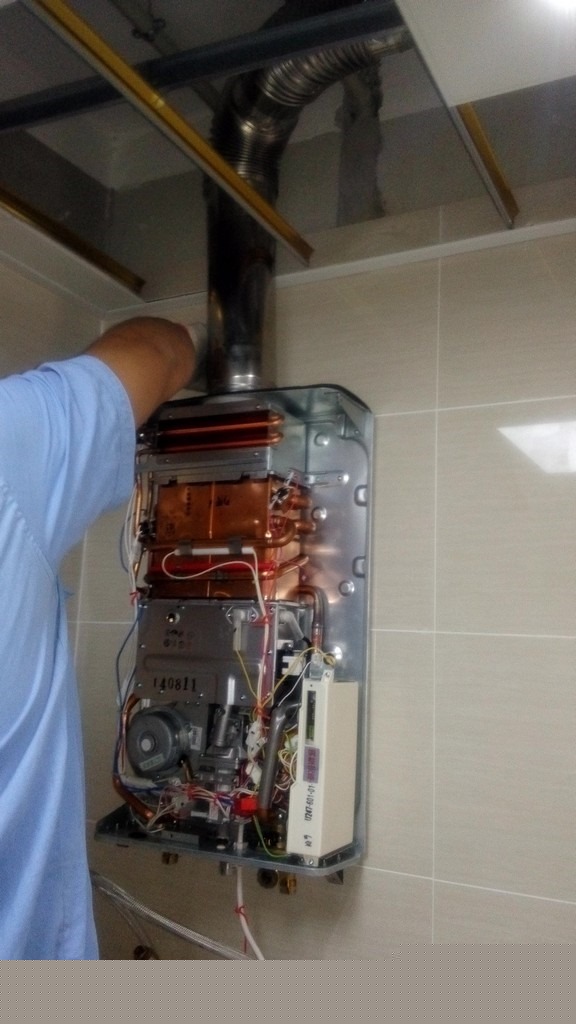

然后,感觉是被开肠破肚的热水器,挂上去后,就是这样的效果了:

IMG_20141101_151121

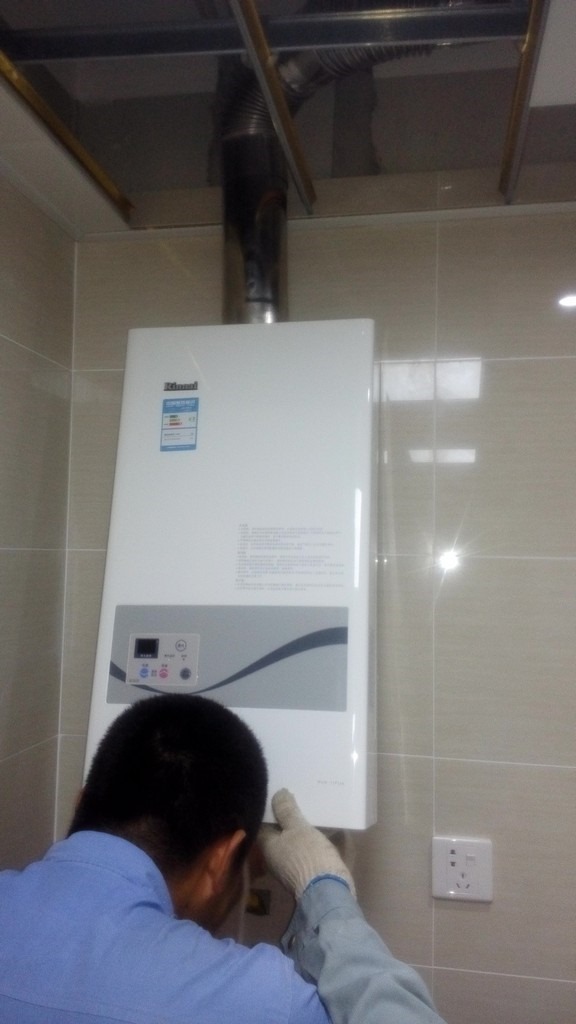

再盖上盖子:

IMG_20141101_151513



收据

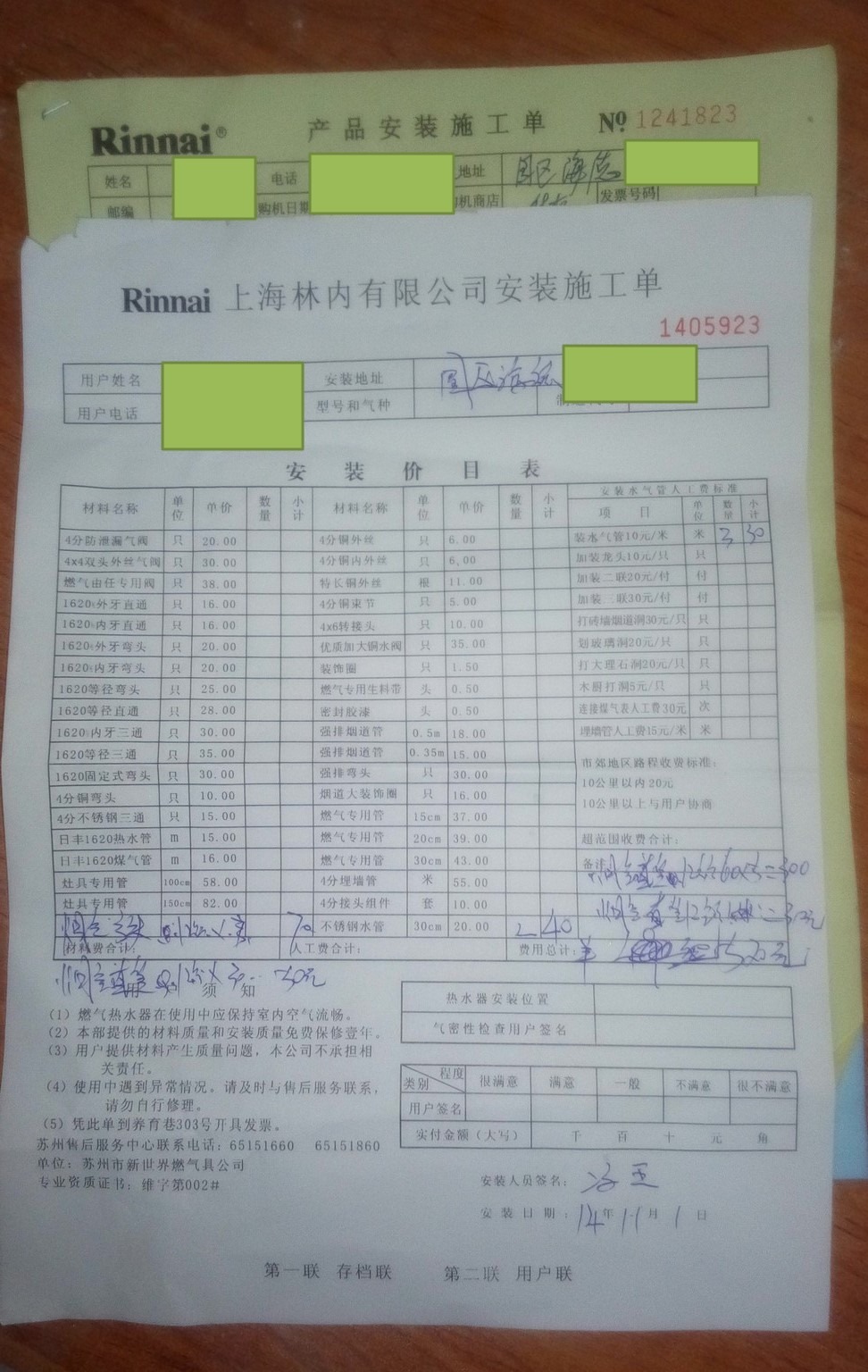

然后安装好之后,就是收据签收。

IMG_20141101_152805

费用:

装水气管 10元/米  3米 共30元

烟气弯头  70元

12公分直径 短的排烟管 50元

0.5米长的 排烟管 60元*5根=300元

12公分直径 短的排烟管 30元

不锈钢水管 30cm的 20元/个 *2个=40元

一共是:

30+70+50+300+30+40=520元



Rainnai林内上海林内有限公司安装施工单

用户须知:

(1)燃气热水器在使用中应保持室内空气流畅。

(2)本部提供的材料质量和安装质量免费保修壹年

(3)用户提供材料产生质量问题,本公司不承担相关责任。

(4)使用中遇到异常情况,请及时与售后服务联系,请勿自行修理。

(5)凭此单到养育巷303号开具发票。



苏州售后服务中心联系电话:65151660 65151860

单位:苏州新世界燃气具公司

专业资质证书:维字第002#

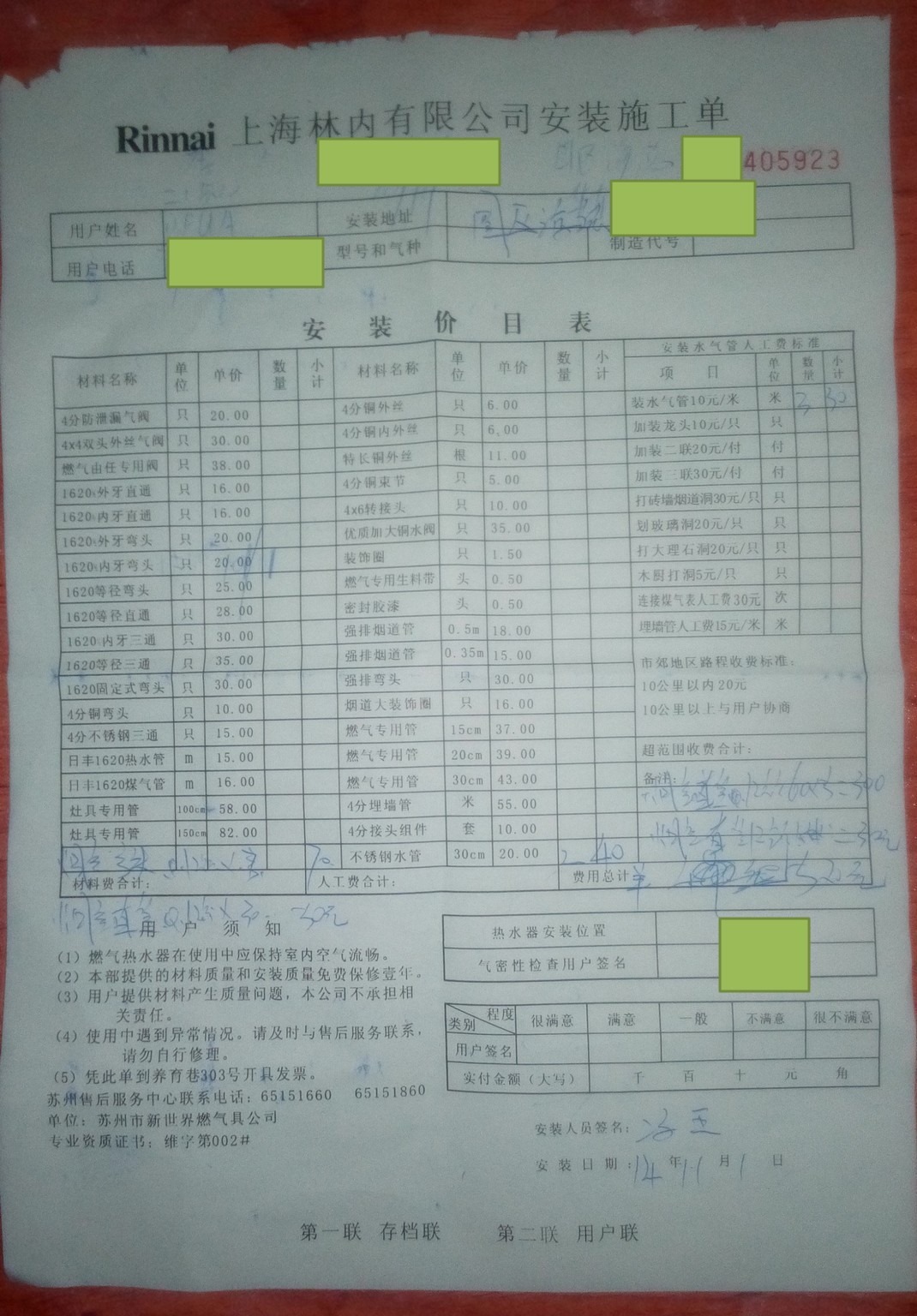

IMG_20141101_152846



RUS-11FUA(F)

天然气/12T



IMG_20141101_153511

存单。

11FUA



IMG_20141101_153515

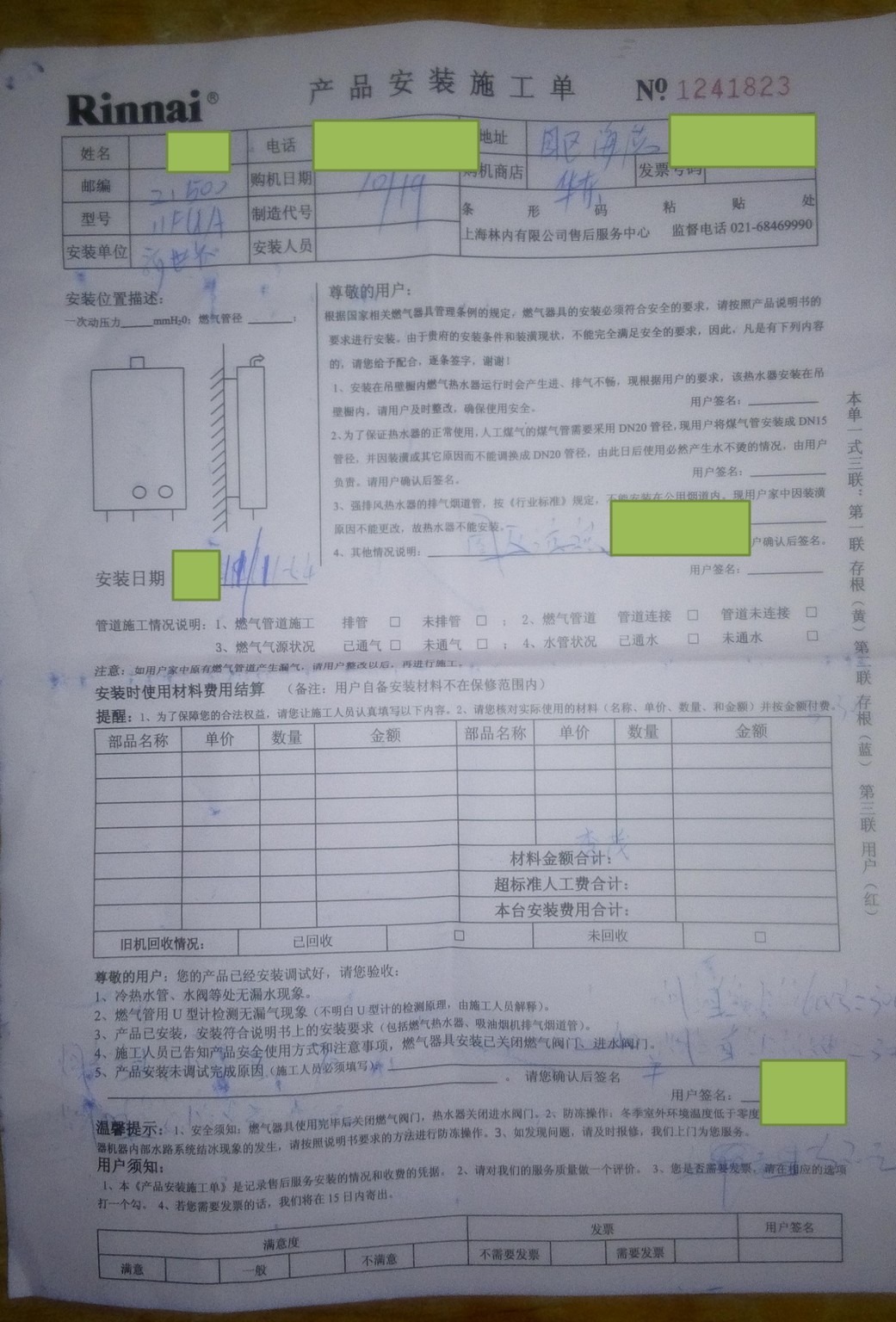

Rinnai产品安装施工单

购机日期:(2014)10-19

型号:11FUA

安装单位:新世界

购机商店:华东

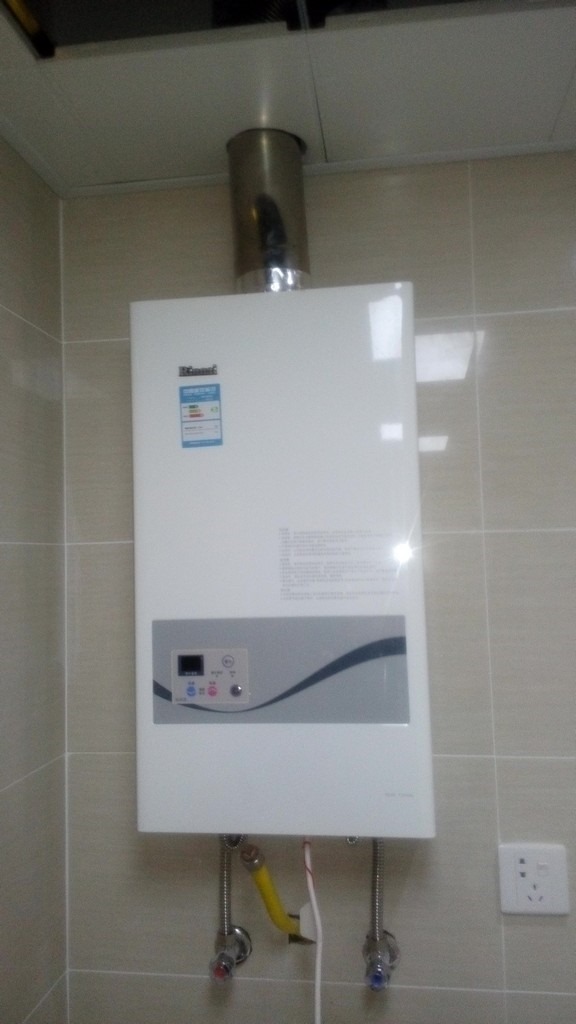

挂好了的平衡式燃气热水器

IMG_20141101_153750

IMG_20141101_153759

IMG_20141101_153806

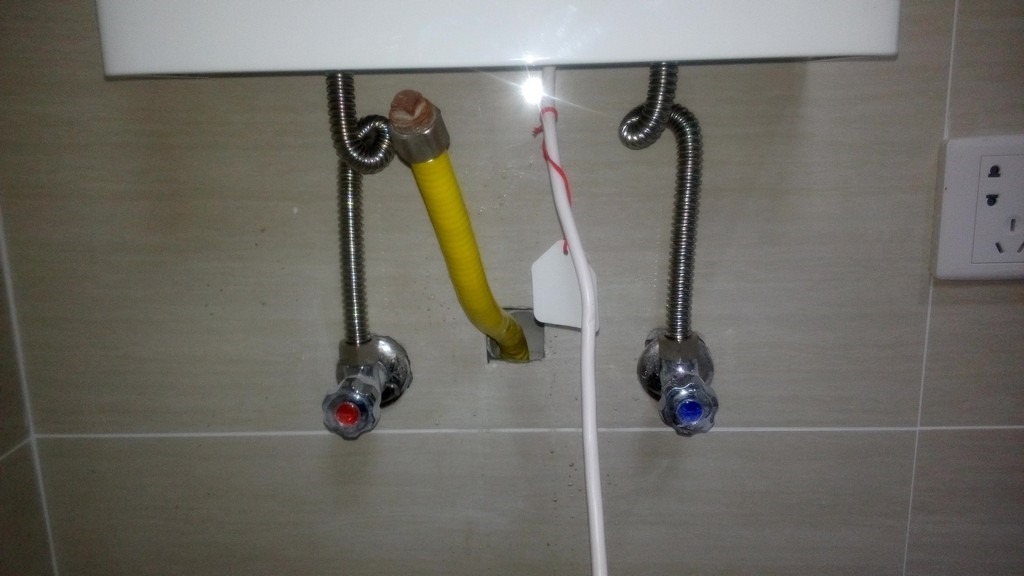

左边红色是出水的,热水管;

右边蓝色是进入水的冷水管;

中间黄色是,还没有接好的燃气管,待后续接到热水器中间下面的那个接头中,用于提供燃气;

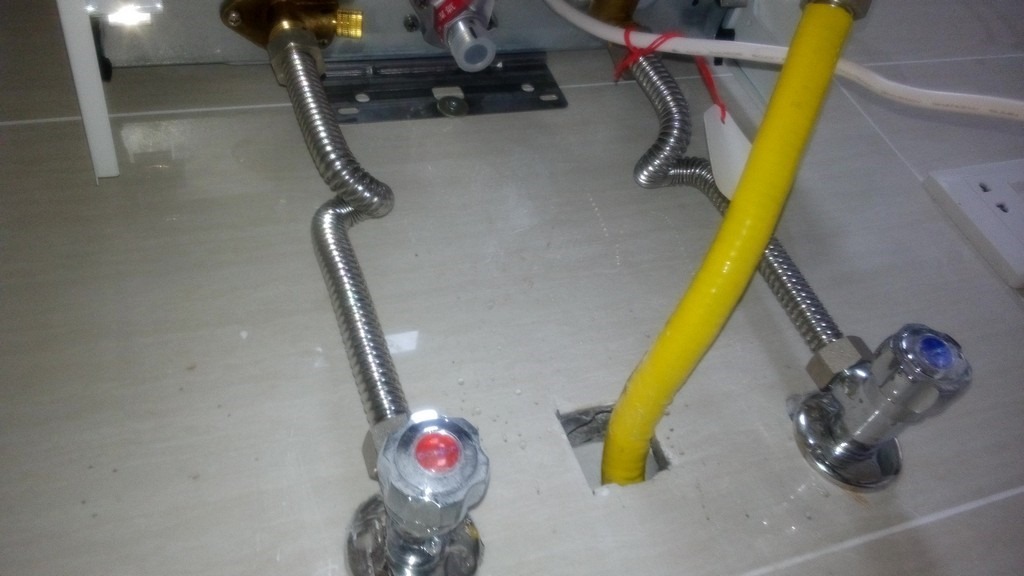

IMG_20141101_153836

IMG_20141101_153849

煤气,GAS

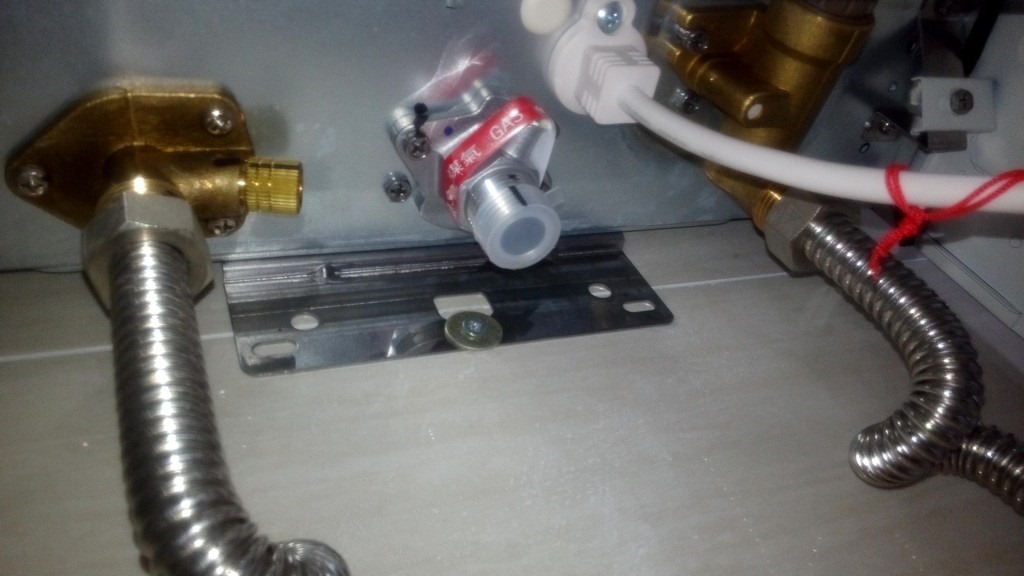

可以看到上面那个中间的,就是燃气接头,等待后续把黄色燃气管接上去

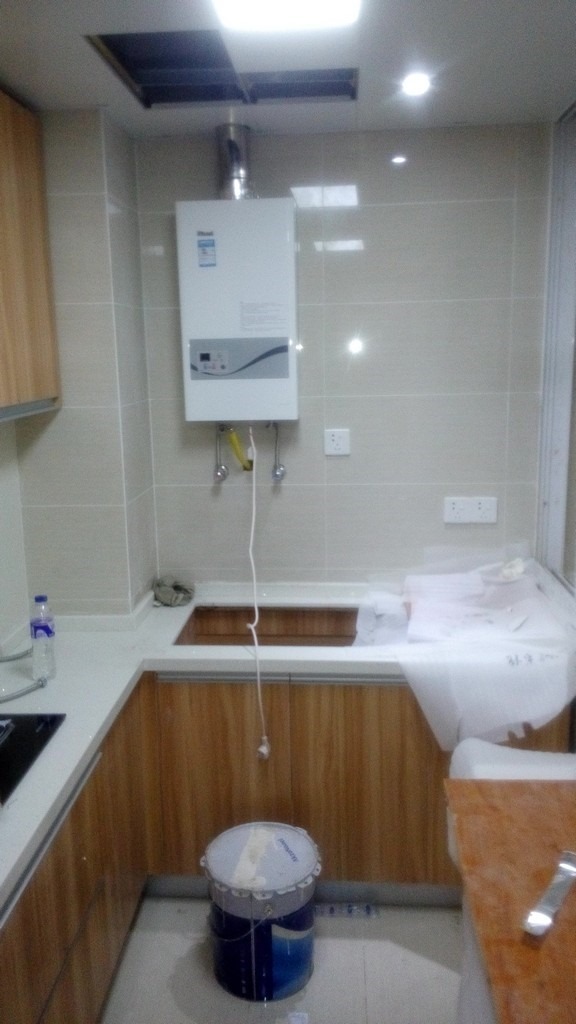

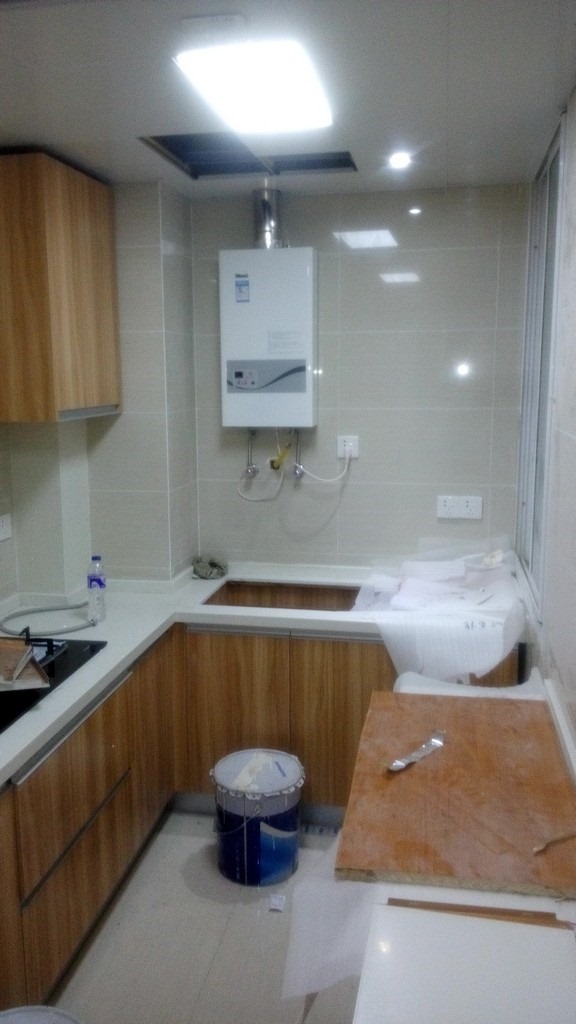

安装好的效果,远景:

IMG_20141101_153947

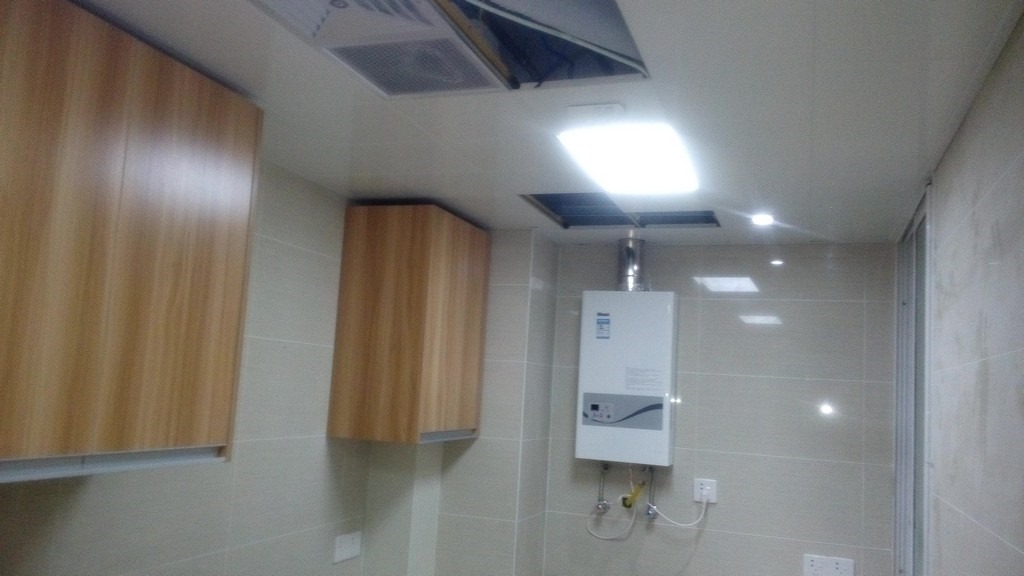

IMG_20141101_153955



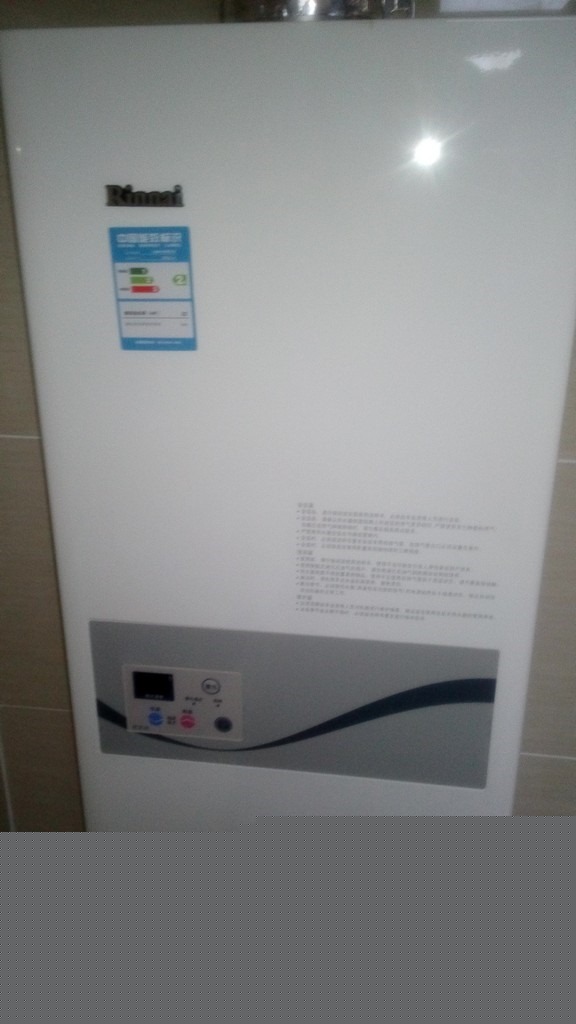

给热水器特写:

IMG_20141101_154322

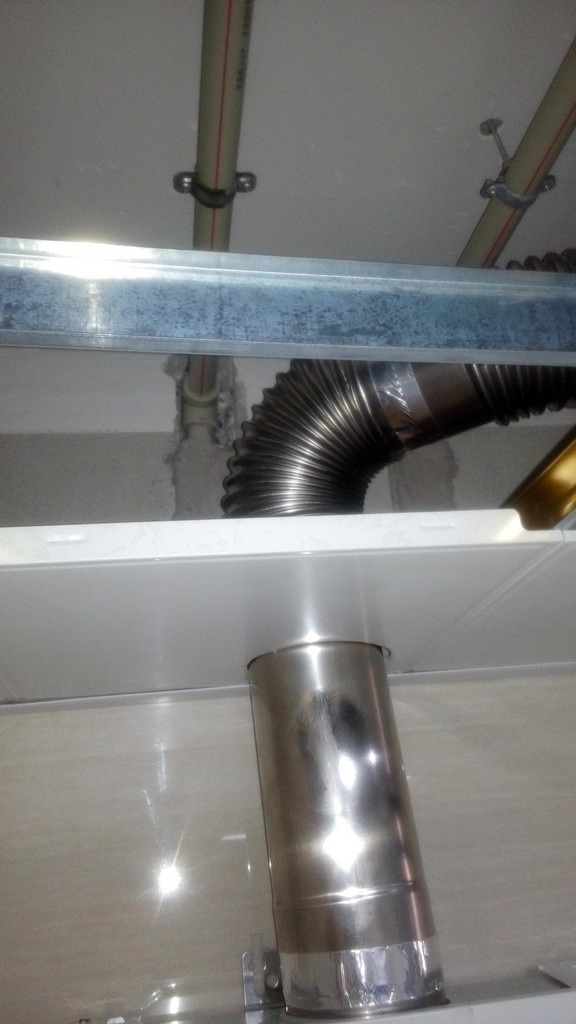

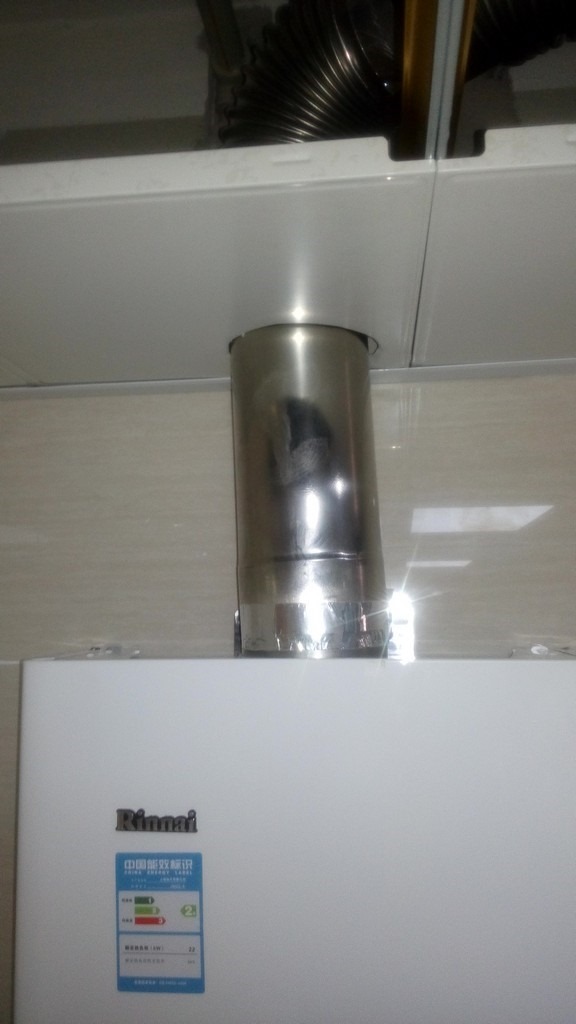

排烟管到集成吊顶上面:

IMG_20141101_154331

IMG_20141101_154345



集成吊顶里面上面的景象

然后爬到了集成吊顶里面,层板上面,看看里面是啥样的:

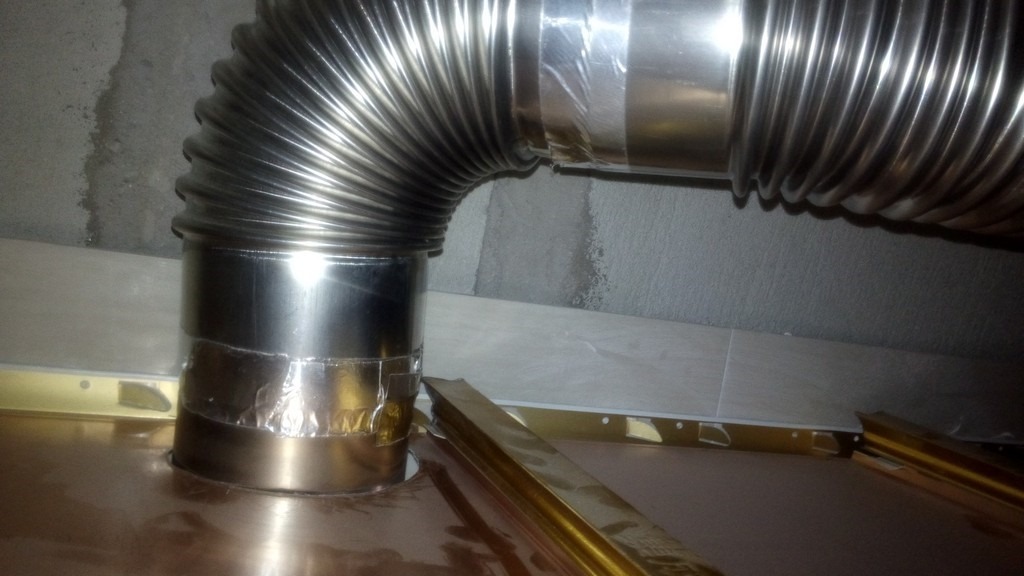

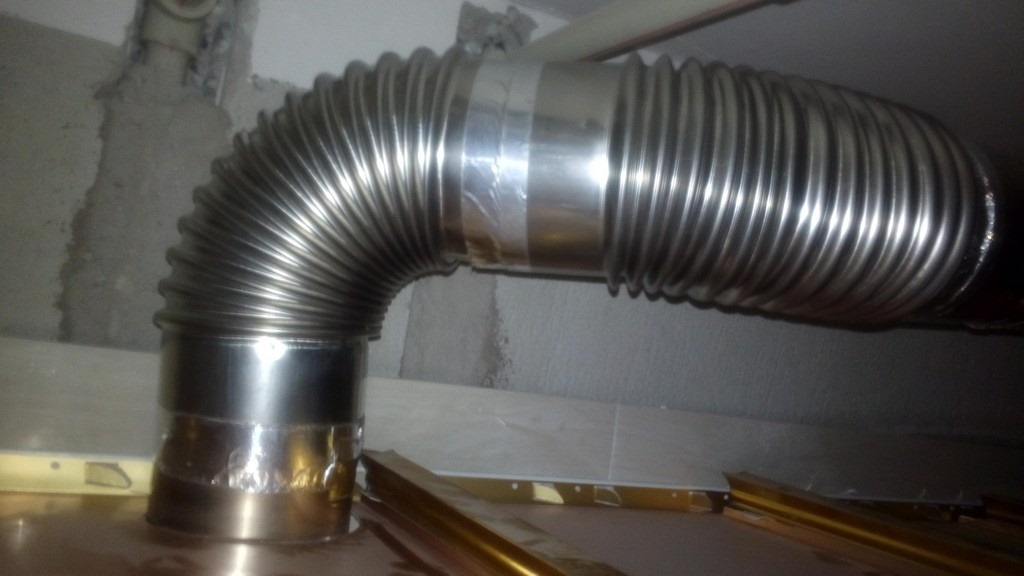

这个就是买燃气自带的弯头加上15cm左右的排烟管,再加上另外一个弯头的效果:

IMG_20141101_154402

IMG_20141101_154408

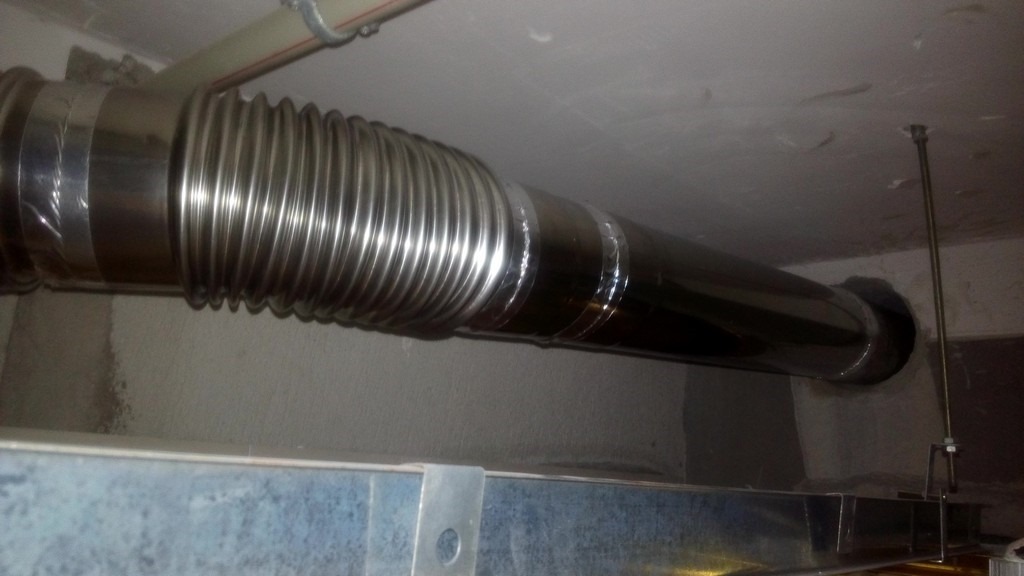

然后弯头弯过去后,再通到厨房和淋浴房中间的那堵墙的孔里:

IMG_20141101_154417

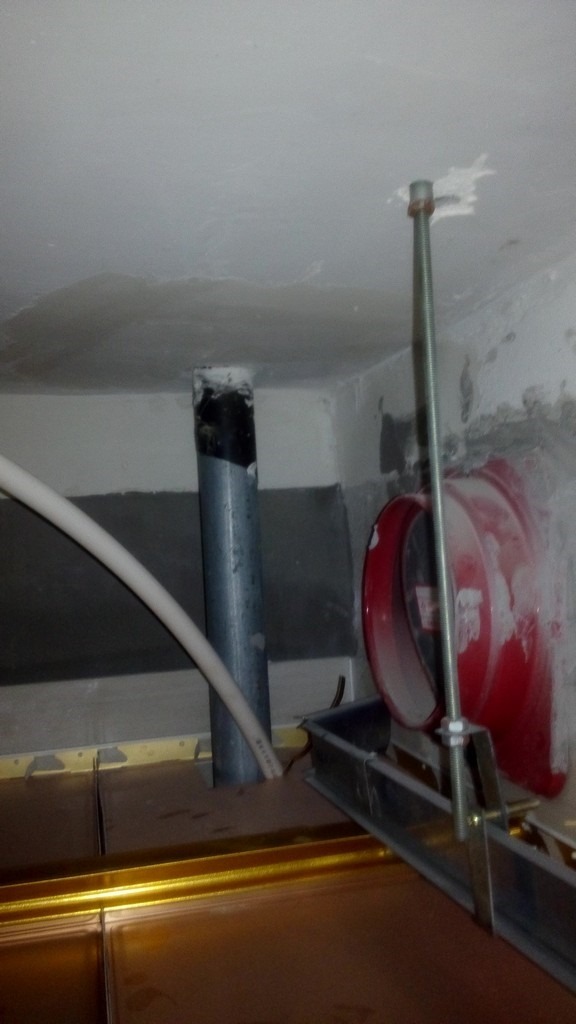

然后另外的,止逆阀那边的景色:

IMG_20141101_154545

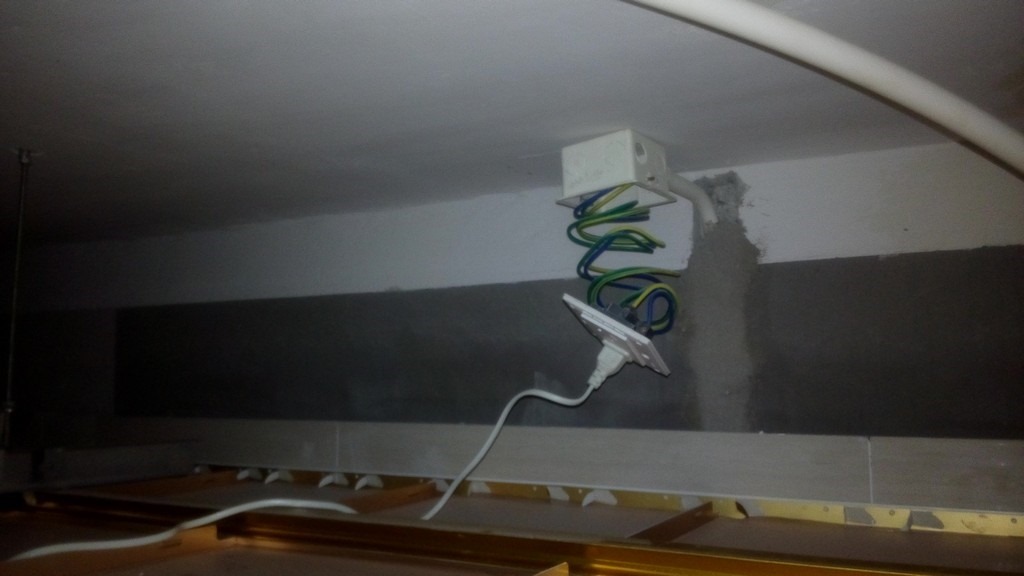

排布的电线,加上用于连接排风扇的管子,里面是电线:

IMG_20141101_154553

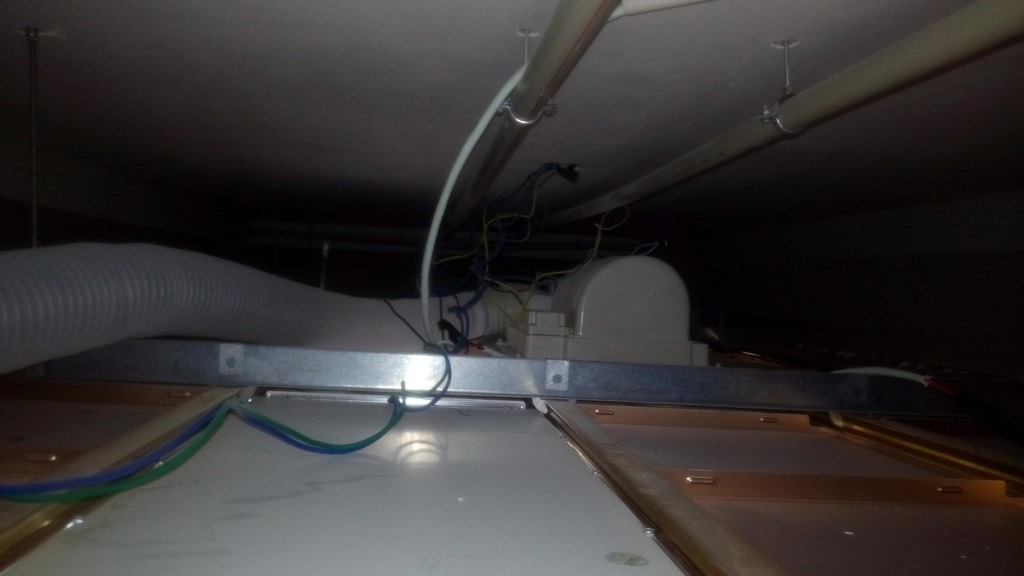

远处是排风扇,边上是排风管:

IMG_20141101_154605

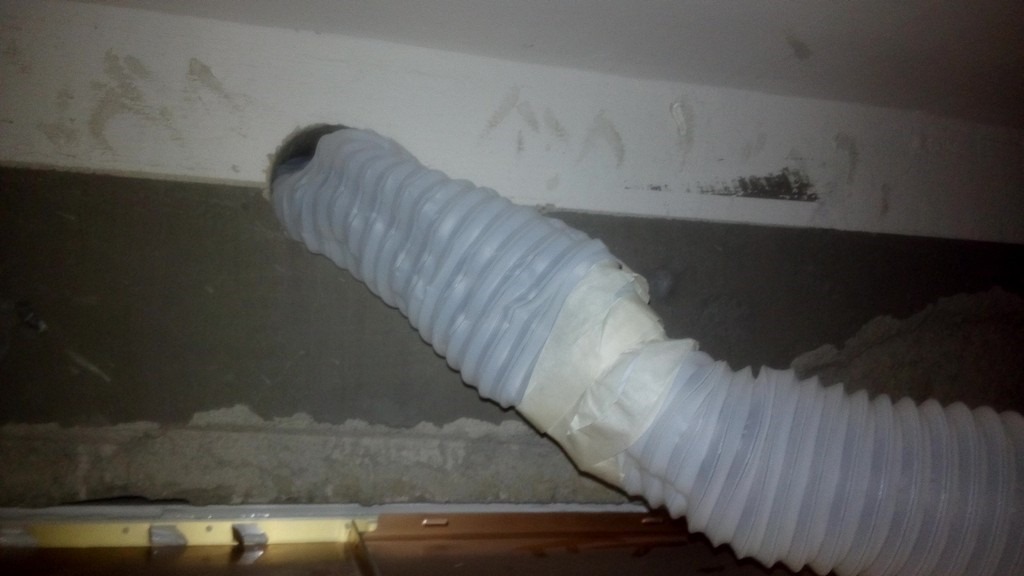

排风管是接到淋浴房那面墙的上面中间的孔:

IMG_20141101_154613

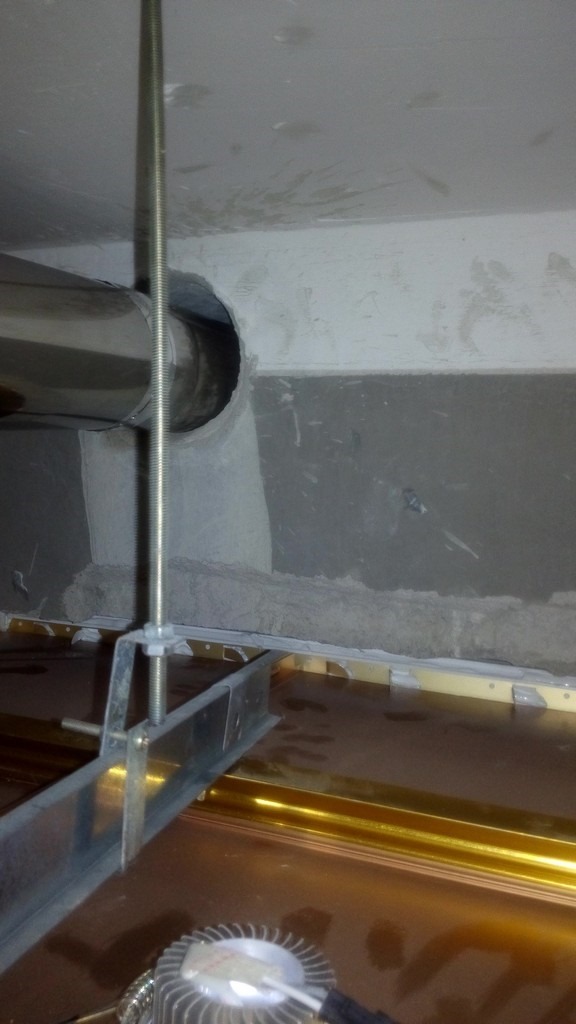

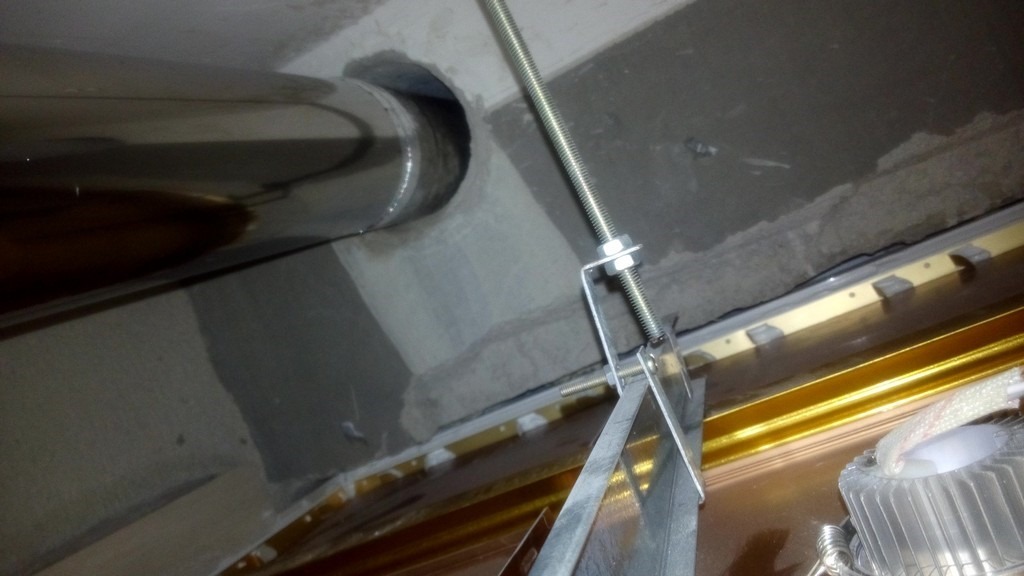

再给排烟管一个特写,边上右下角是水槽上方的射灯:

IMG_20141101_154630



IMG_20141101_154638
