【记录】20140927装修第67天之安装完毕开关插座面板

折腾:

【记录】20140927装修第67天:安装剩余开关面板+卫生间马桶淋浴房台盆柜卫浴五金+风管机封口+阳台洗衣柜+木纹砖和阳台踢脚线

期间,最后终于安装完毕开关插座面板了。



主卧

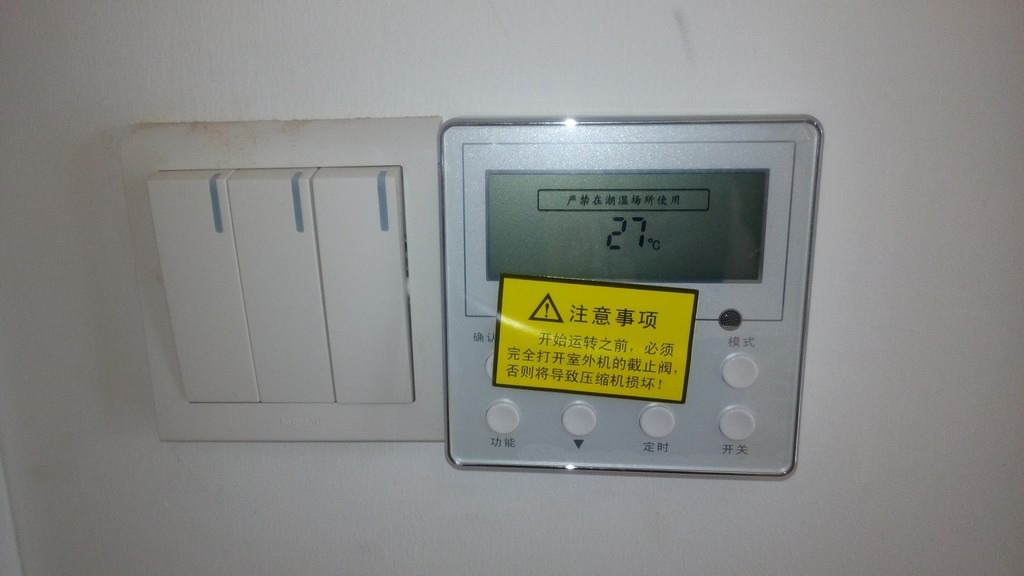

三开双控,加上主卧风管机的控制面板:

IMG_20140927_142127

三开双控:

控制衣帽间(书房)的吸顶灯

控制主卧吸顶灯

控制主卧圆形吊顶上面的灯带

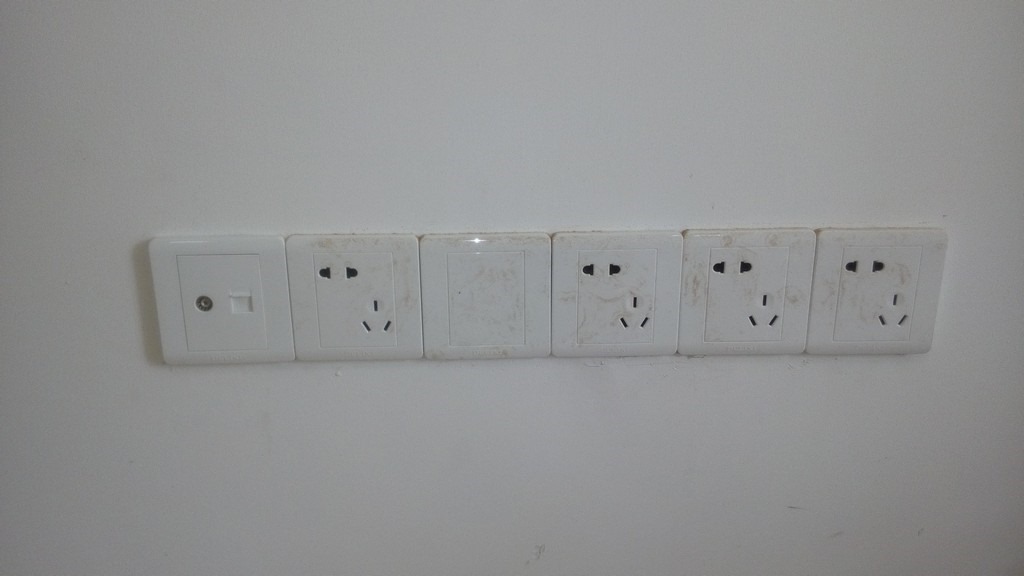

主卧电视附近:

IMG_20140927_142156

暂时不打算主卧装电视,但是以后或许会添加。

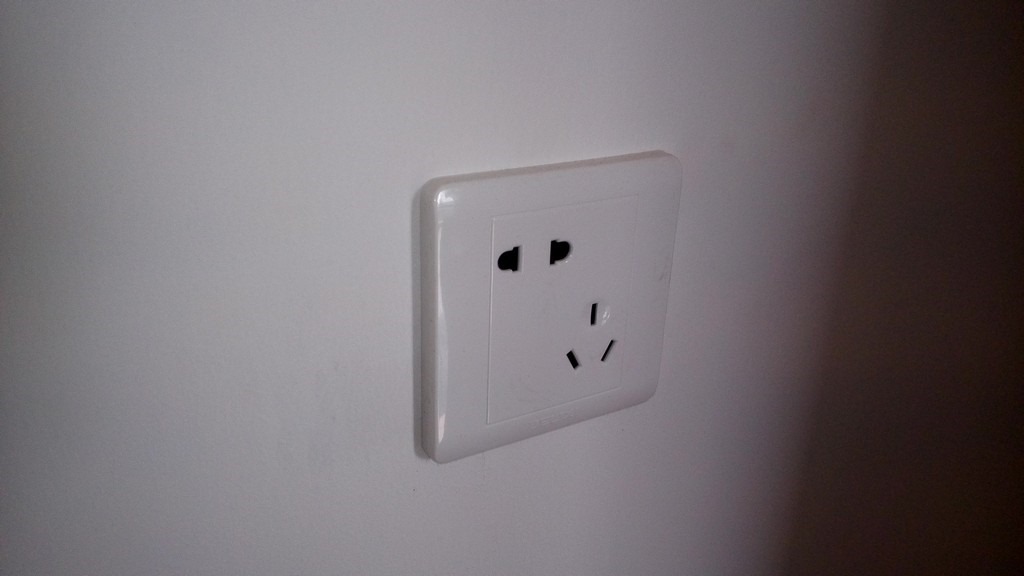

主卧的梳妆台的:

IMG_20140927_142204

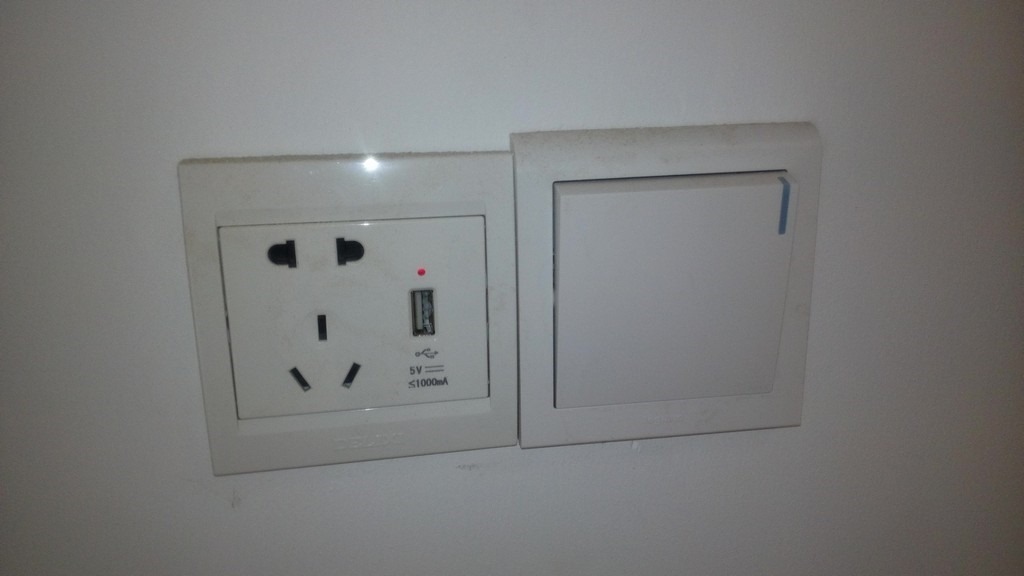

主卧床头柜,南面:

IMG_20140927_142212

是一个带USB接口的五孔插座,加上壁灯的开关。

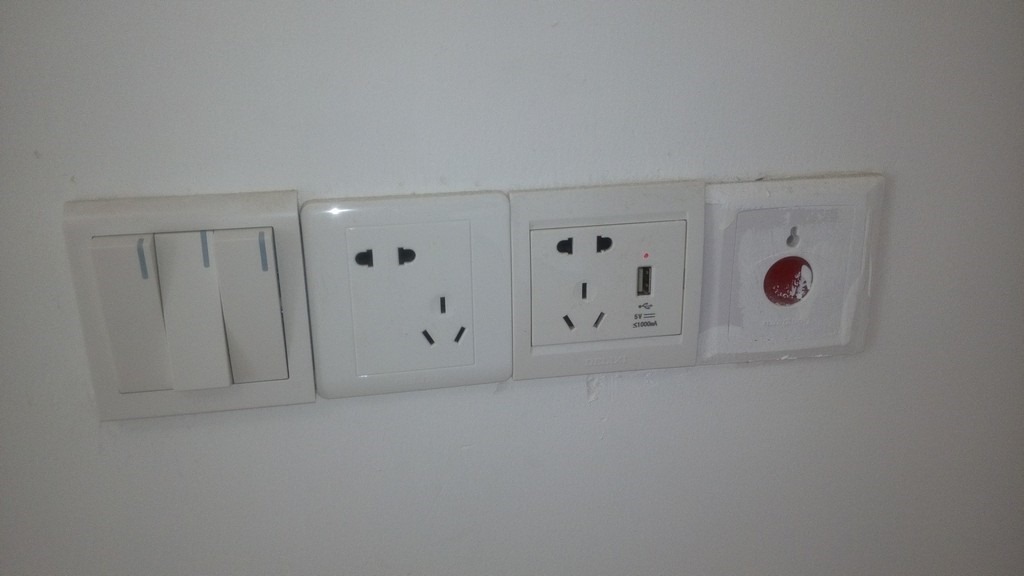

主卧床头柜北边:

IMG_20140927_142227

是三开双控,加上两个插座,其中一个带USB接口。另外好像是报警器?

三开双控:

双控主卧吸顶灯

双控主卧灯带

控制壁灯

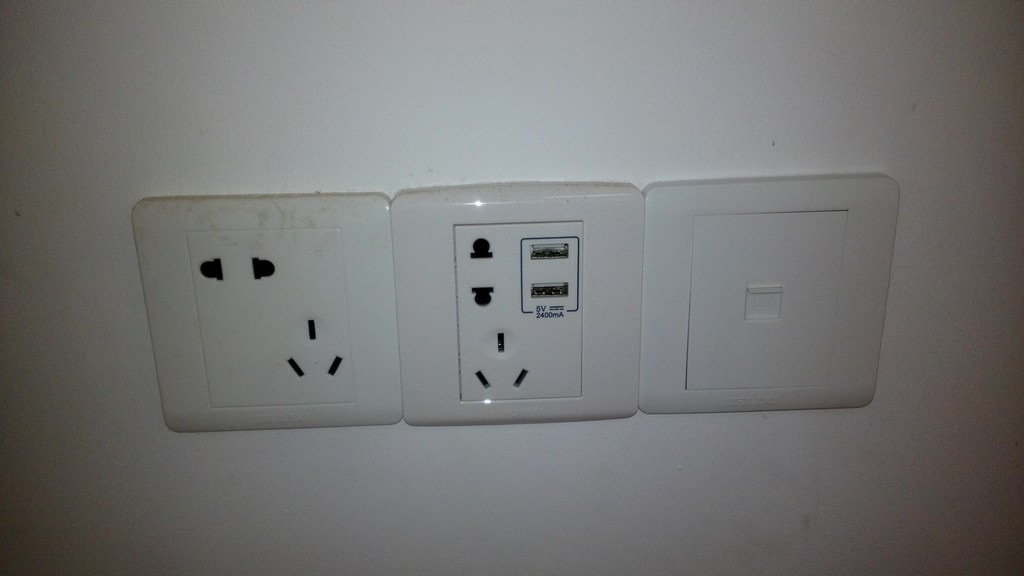

主卧书桌北边:

IMG_20140927_142242

是2个五孔插座,其中一个带双USB接口:用于后期搞开发时开发板用USB接口的电源,或者移动设备充电

以及一个网口:搞开发经常需要用到有线网络的

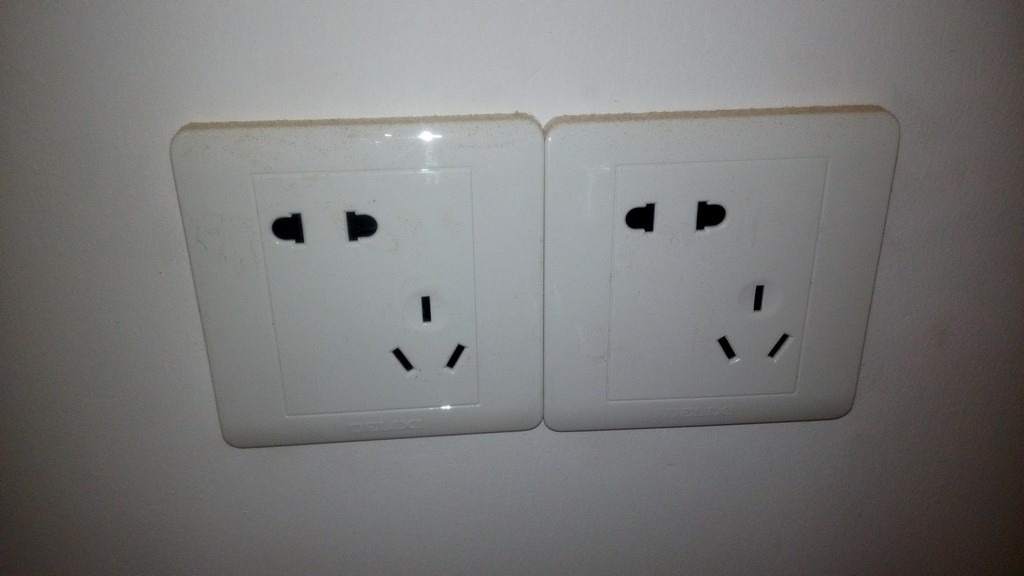

主卧书桌南边,右边:

IMG_20140927_142248

也放了两个五孔插座,以方便后期搞开发时电源够用。

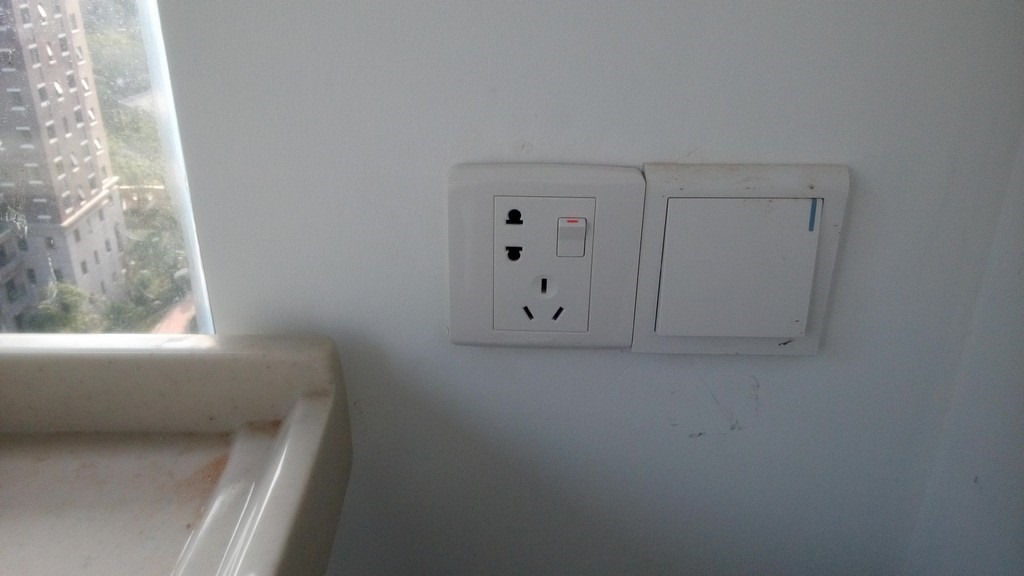

阳台

IMG_20140927_154313

是给洗衣机的电源插座,以及阳台灯的开关。



客厅-榻榻米

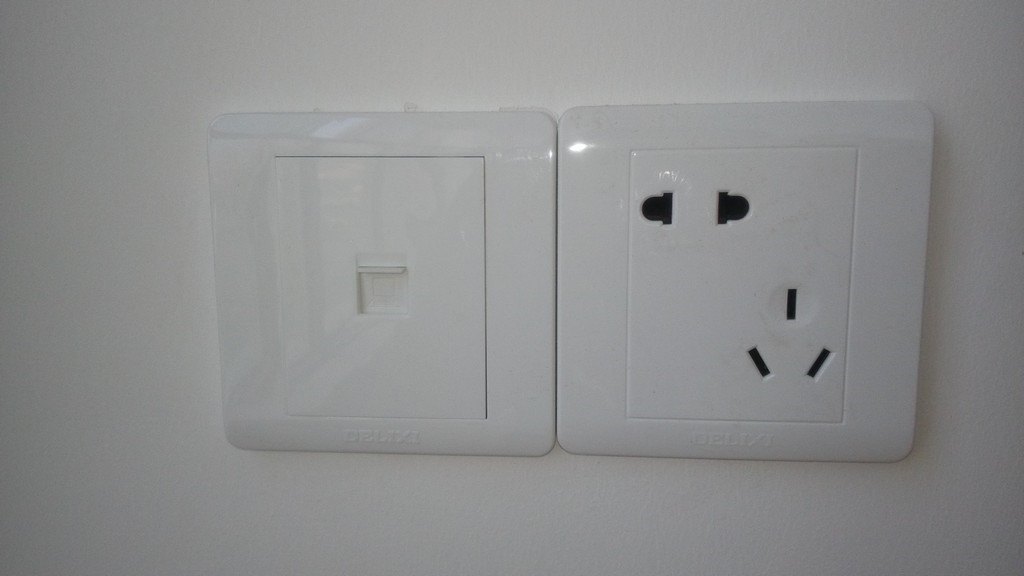

榻榻米边上:

IMG_20140927_154456

一个是用于上网的网络接口:不过以后都是用无线网络的多,估计有线的用的也不多

加上电源插座:给笔记本用

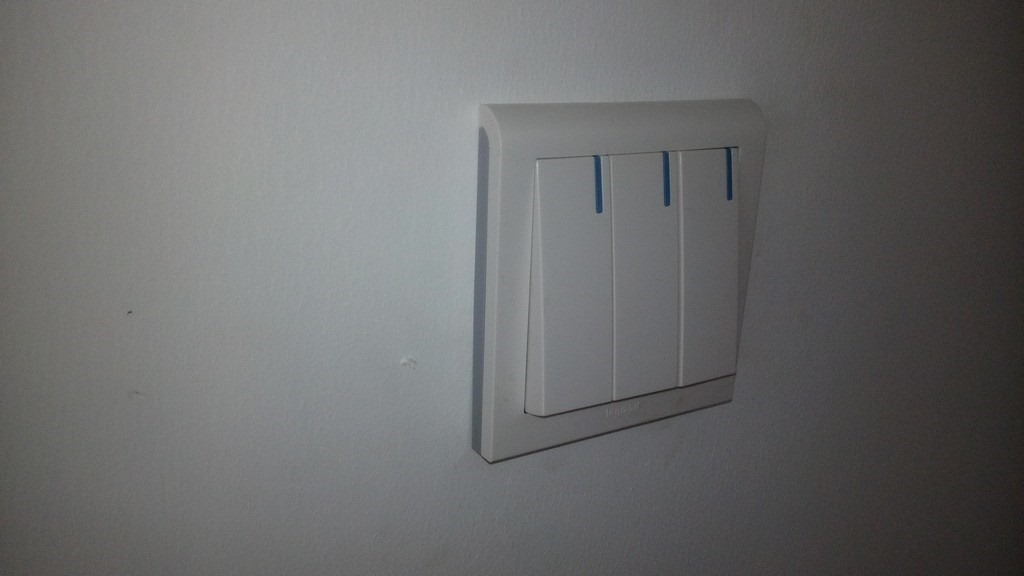

IMG_20140927_154535

三开双控:

一个是阳台灯

两个是榻榻米上面的灯:一个吸顶灯+一个灯带



客厅-主客厅

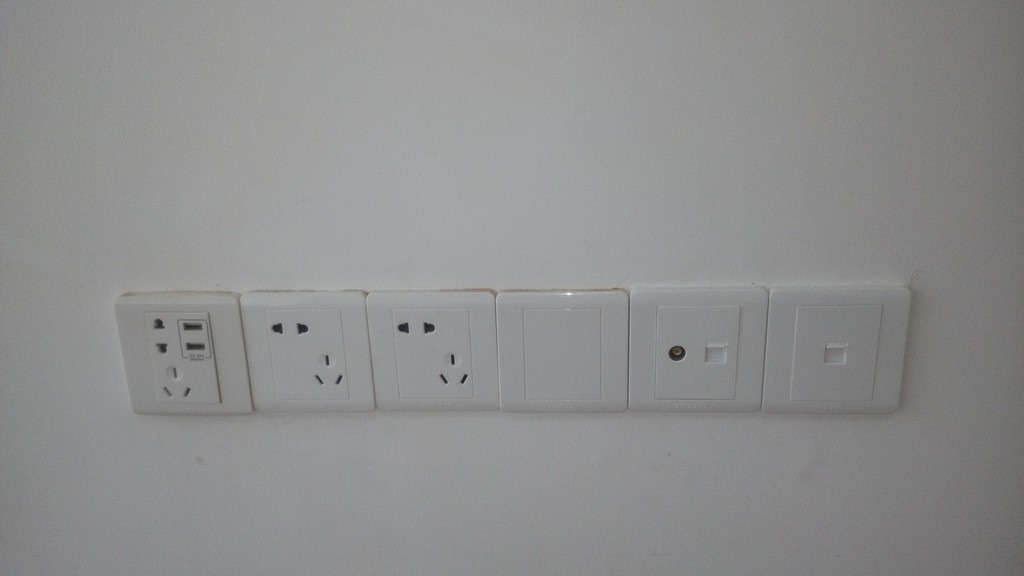

IMG_20140927_154546

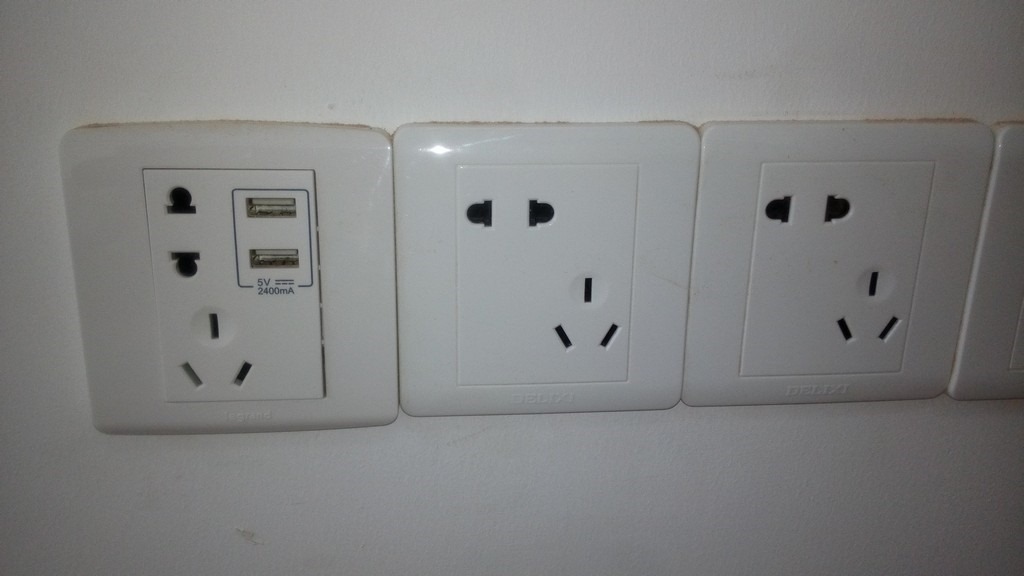

是客厅电视处的,插座开关最多:

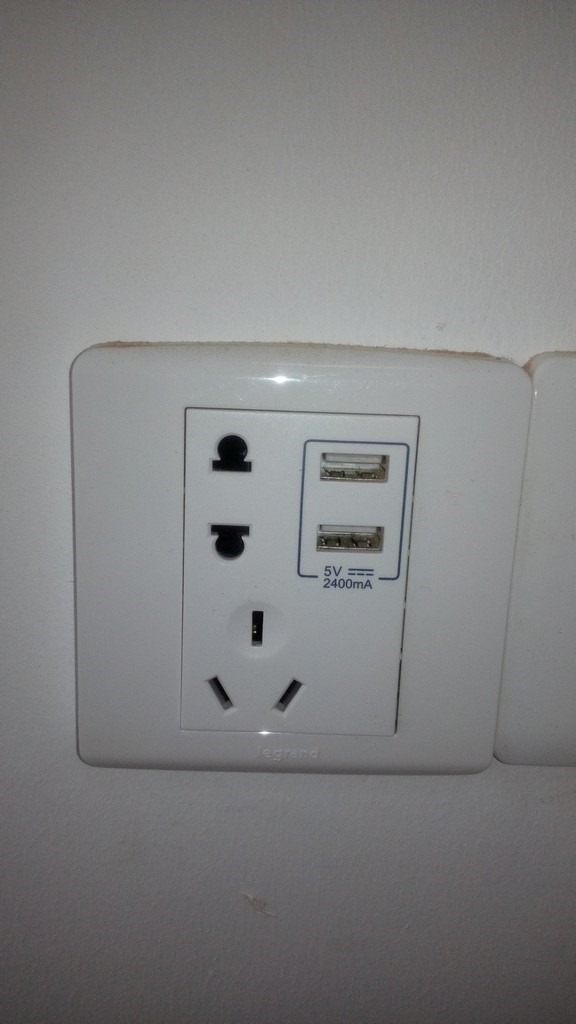

左边是五孔带双USB接口:以后插上USB数据线,然后方便以后手机,PAD等设备的充电

两个五孔插座:用于各种设备的电源

IMG_20140927_154558

IMG_20140927_154604



白板:用于后期接电视,通到上面的白板的

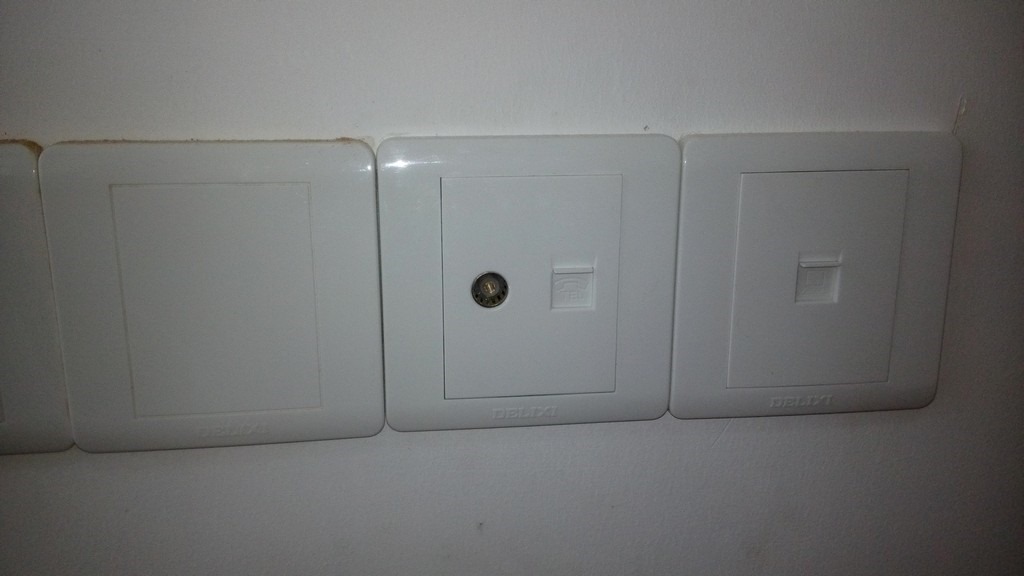

IMG_20140927_154609

电视+电话:电视之外,加上电话,也就客厅留了这一个电话的接口。其他主次我都没留电话接口。

网络:本来内部只布了一根网线,之所以可以接出电话和网络,说是:网线内部有8根线的,电话只用到其中2根线,网络只用到4根线,所以是内部的线够用,可以这么接。

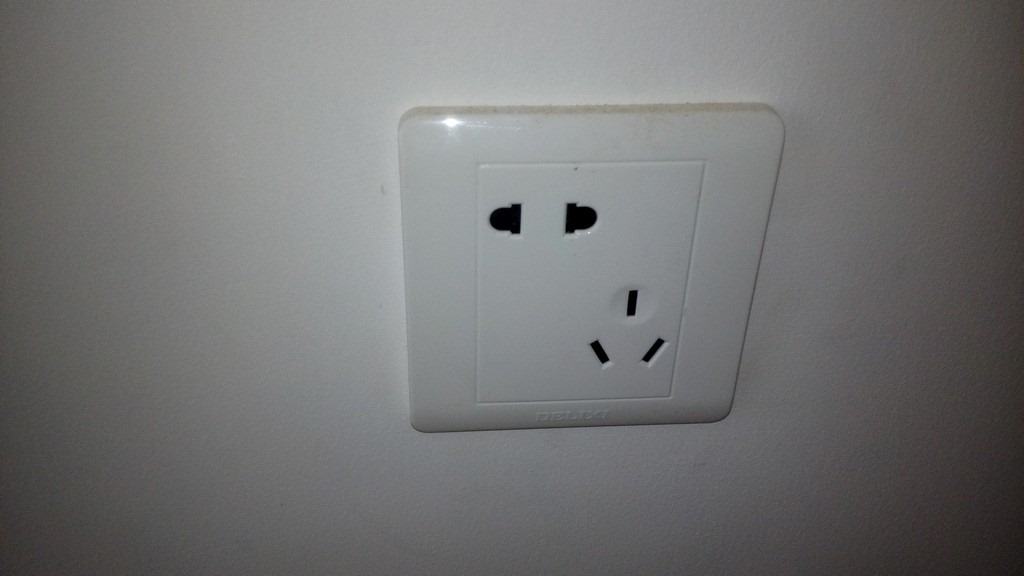

客厅西北面,主卧门边:

IMG_20140927_154617

是设计师给我预留给饮水机的插座:

不过实际上倒是不太会用这个插座的。不太会用饮水机的。

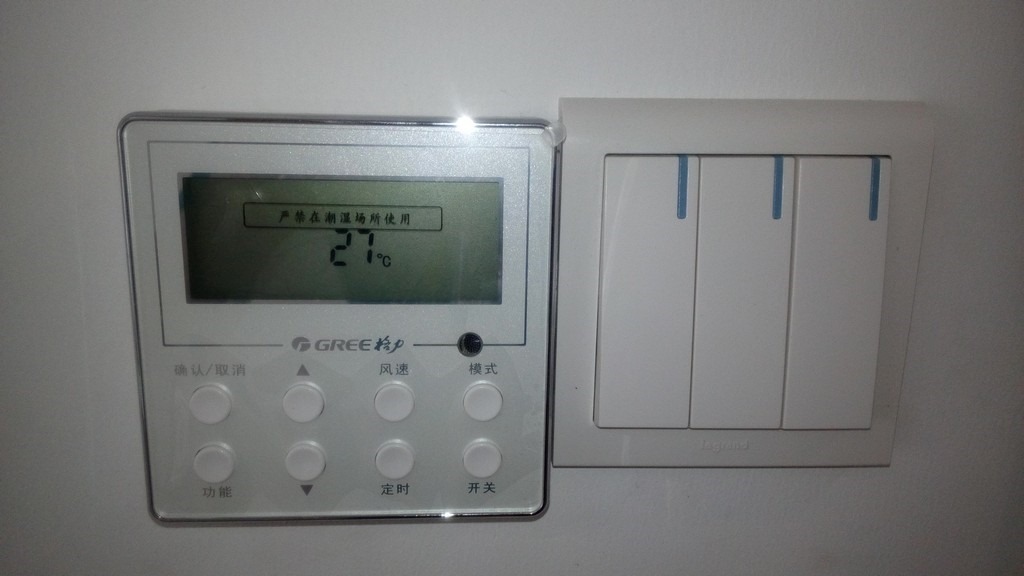

客厅的开关,主卧门边:

IMG_20140927_154627

是客厅的风管机的控制面板,加上三开双控:

客厅的吸顶灯

客厅的灯带

玄关处的筒灯

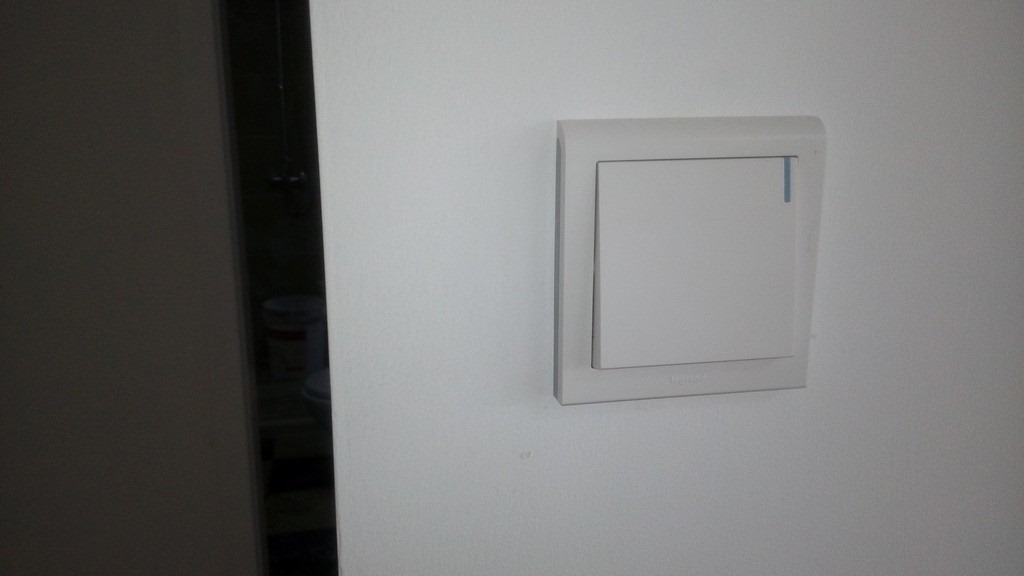

客厅往过道去:

IMG_20140927_154704

边上是过道的吸顶灯的开关。

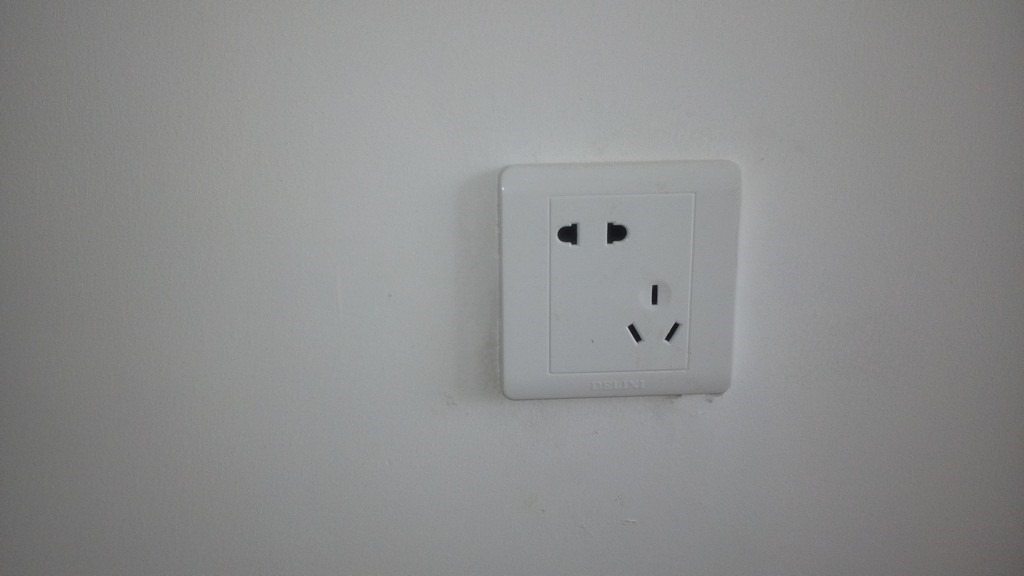

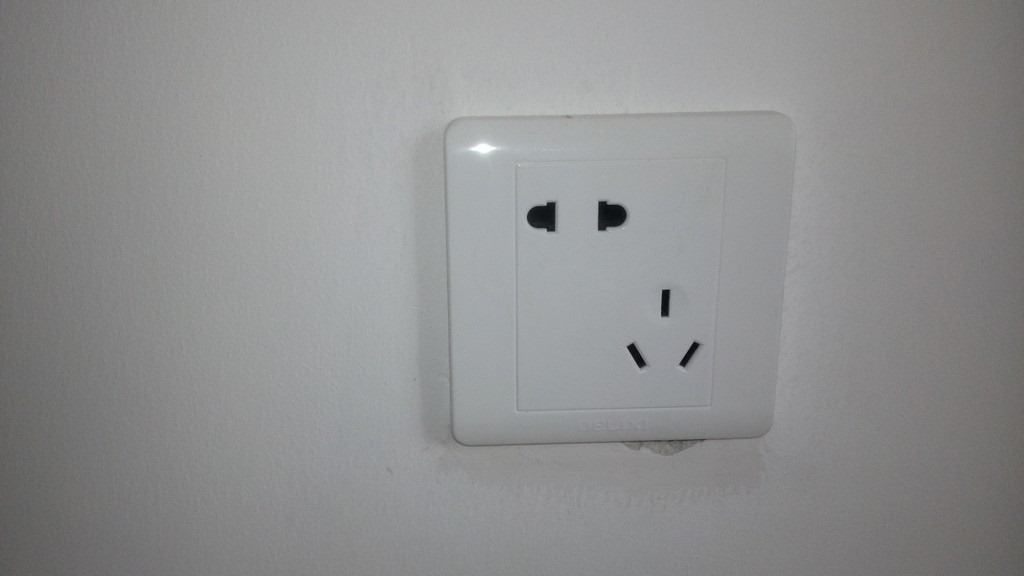

客厅沙发位置,北面和南面分别有一个五孔插座:

IMG_20140927_154718

IMG_20140927_154725

注:

这两个插座,是设计师没帮我设计,项目经理帮我考虑到的,所以电路铺设时,帮我加上的:

这些细节方面,还是要感谢项目经理的。







玄关

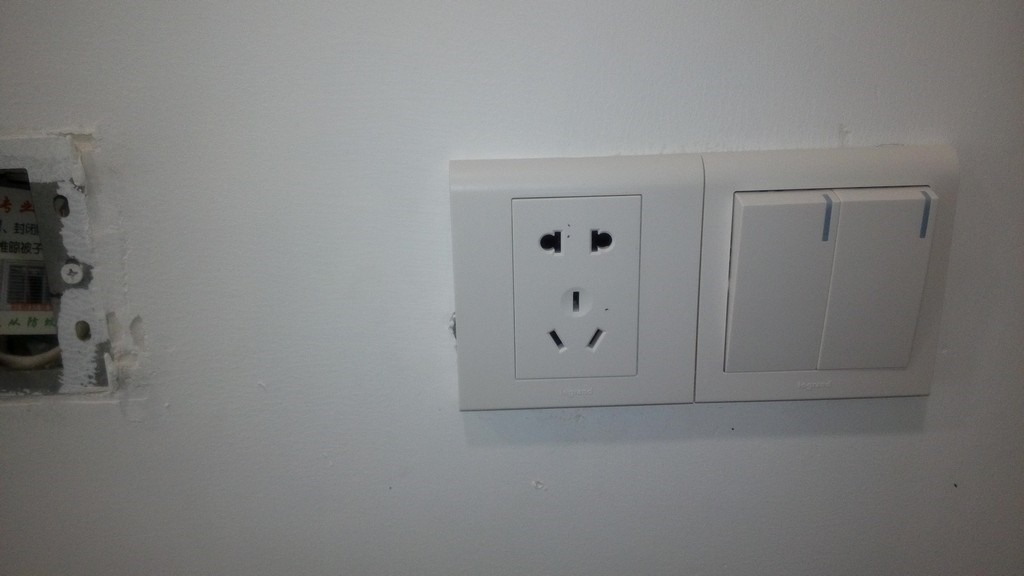

进门处玄关部分的:

IMG_20140927_154645

留了个电源插座:用于后期的可视电话?

双开双控:

控制玄关上面的筒灯

控制客厅的吸顶灯



其中:

此处的开关最开始是单开的:

只能控制玄关的筒灯,而控制客厅的主吸顶灯,是我在水电施工之前提出来的,临时加上的:

方便进了家门后,直接打开客厅的吸顶灯->省的再去,先开筒灯,进了客厅,再关了筒灯,再打开客厅吸顶灯。



这些方便生活的细节之处:(水平不高,或者不用心的)设计师也不会帮你考虑到的,还是要靠自己才行。。。。



餐厅

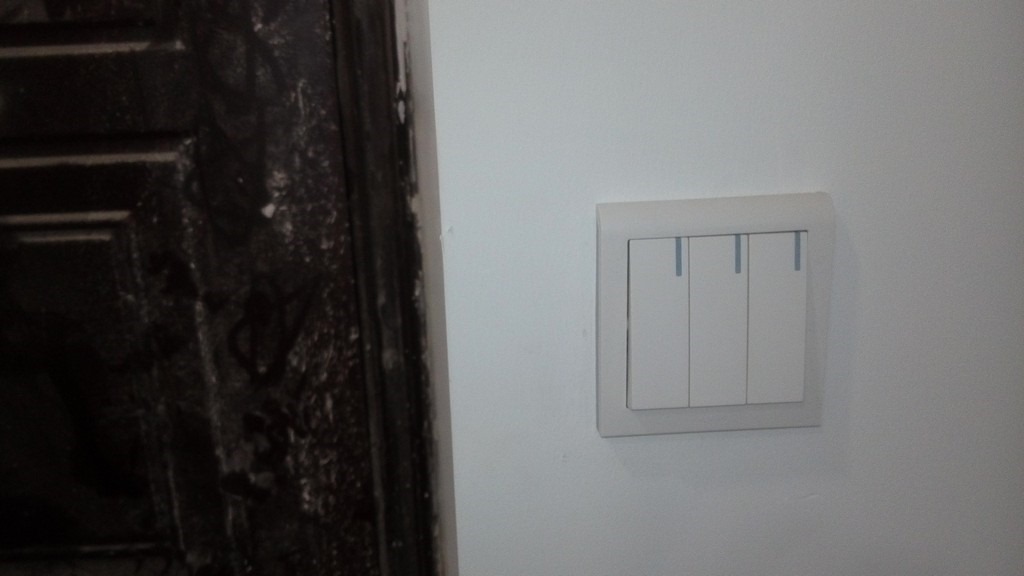

IMG_20140927_154652

三开双控:

控制餐厅的(电扇灯的)吸顶灯

控制餐厅内灯带

控制餐厅外灯带



注:

餐厅右下角也有个五孔插座的

结果被我忘了拍了。

也是设计师没帮我考虑到,但是项目经理帮忙考虑到而额外加上的:

好处是:以后万一想要在餐厅处吃火锅或者其他类似的需求,就不需要从别处拖一个拖线板了,直接就近就有插座了->或者当初装个地插,也是可以的。



厨房

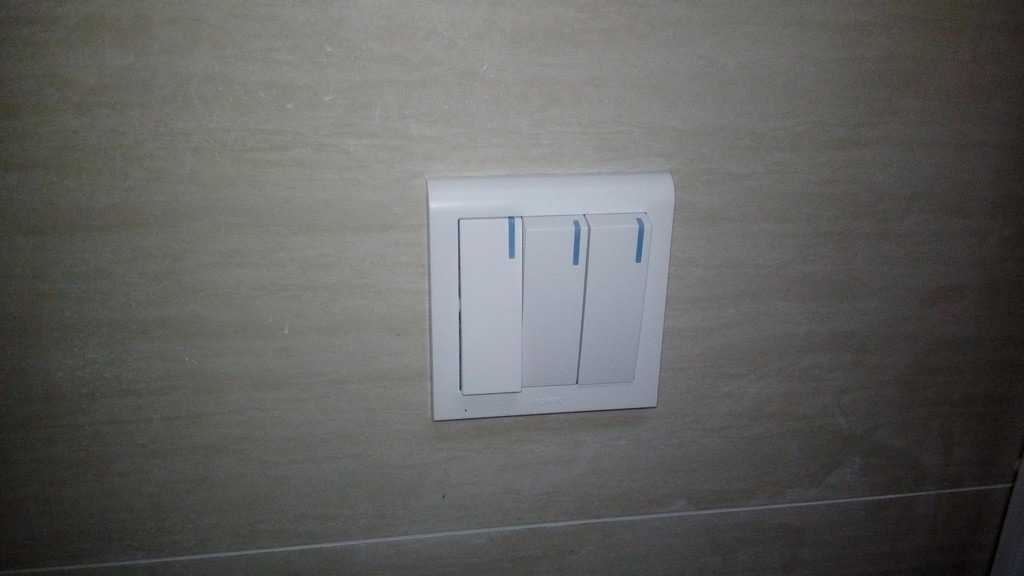

IMG_20140927_154748

进门处右手边是三开双控:

控制厨房的两个长的300×600的方灯

控制厨房的凉霸

控制厨房的水槽上面的射灯



注:水槽上面的射灯,也是设计师没帮忙考虑到,而我自己去找人做集成吊顶时才发现需要增加的->但是没了独立的控制线,所以只能把原先分别控制的方灯串在一起,然后空出的一路用于控制射灯了。

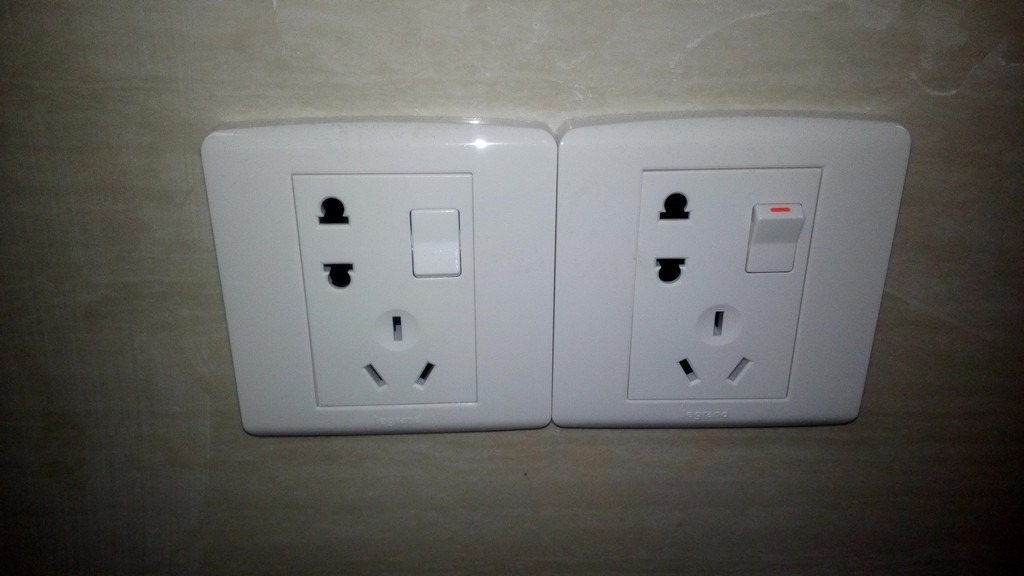

厨房台面南面上方:

IMG_20140927_154759

是加了2个插座:用于后期电饭煲等电器使用

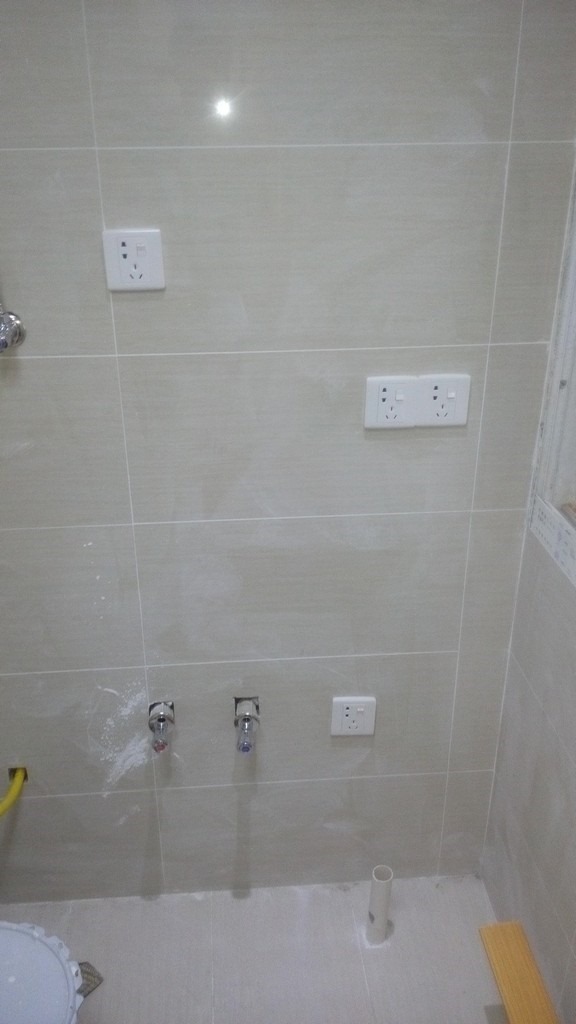

水槽,热水器附近:

IMG_20140927_154827



右上边上两个五孔插座:

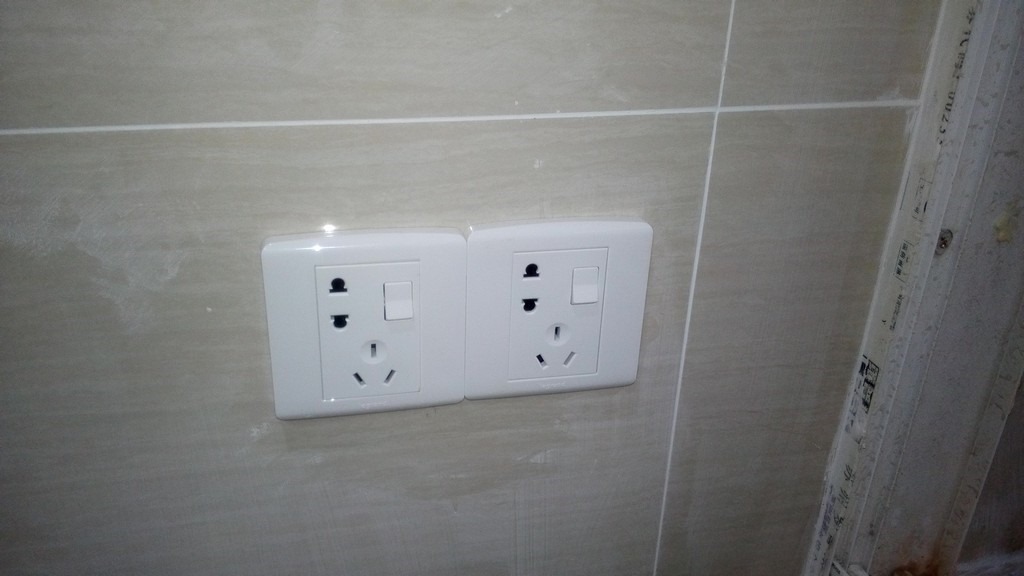

IMG_20140927_154809



用于后期水槽边上的其他电器。

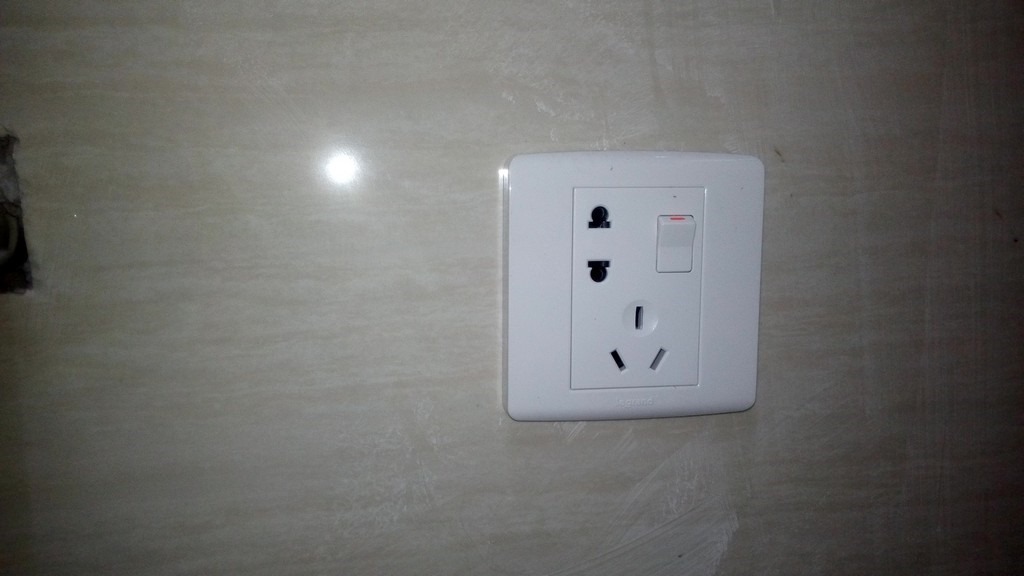

水槽下面的:

IMG_20140927_154822

用于小厨宝?

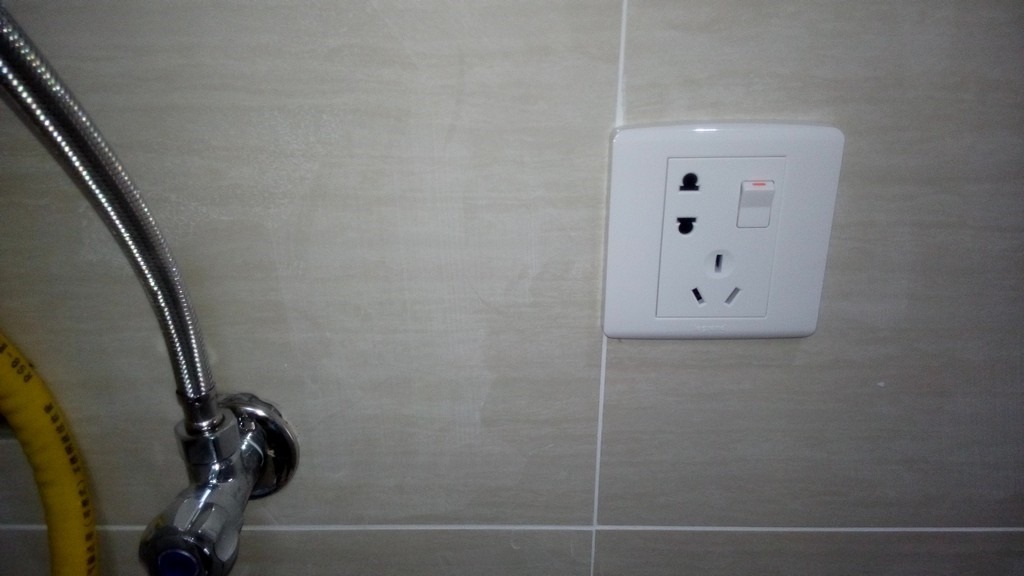

热水器边上:

IMG_20140927_154813

用于热水器。

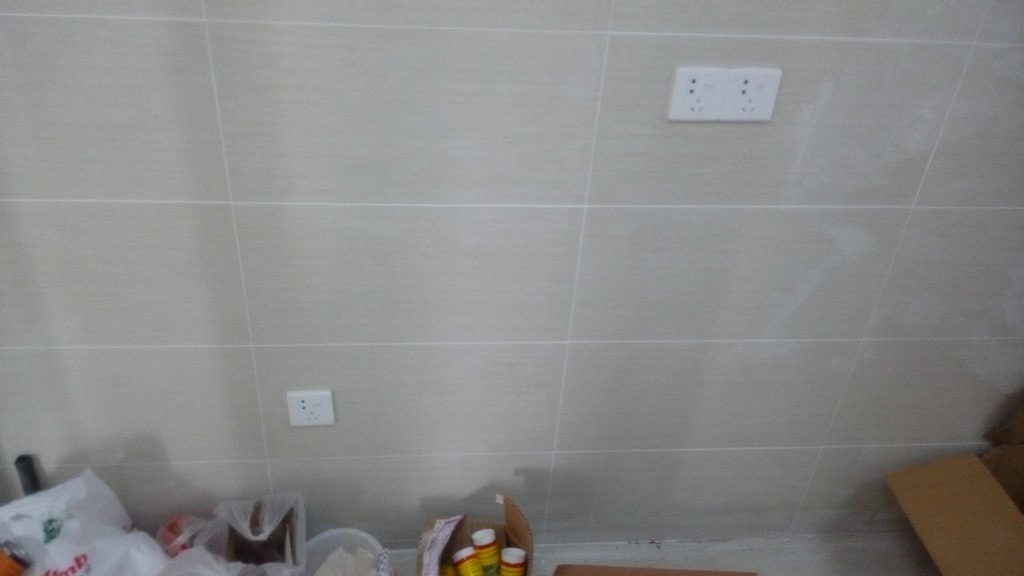

电冰箱和灶具附近:

IMG_20140927_154906



左下是用于电冰箱的插座:

实际上最开始设计的装修方案中,是上面和下面各有一个的->上面的是用于电冰箱,下面的是用于边上的(之前打算做地暖的)分集水器。

但是后来找橱柜设计时,已经确定不用地暖,去掉了下面的插座,保留上面的插座的。

但是项目经理施工时,竟然没有拿到最新的橱柜方案,就开始施工了:导致插座在下面,而不是在上面。。。

幸好是凑合还能用,否则就郁闷死了。。。

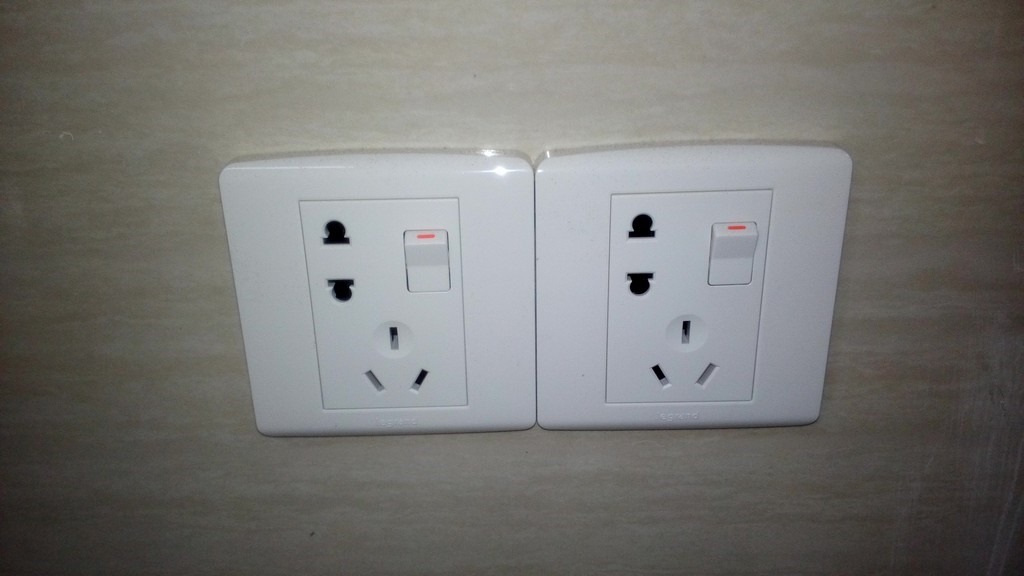

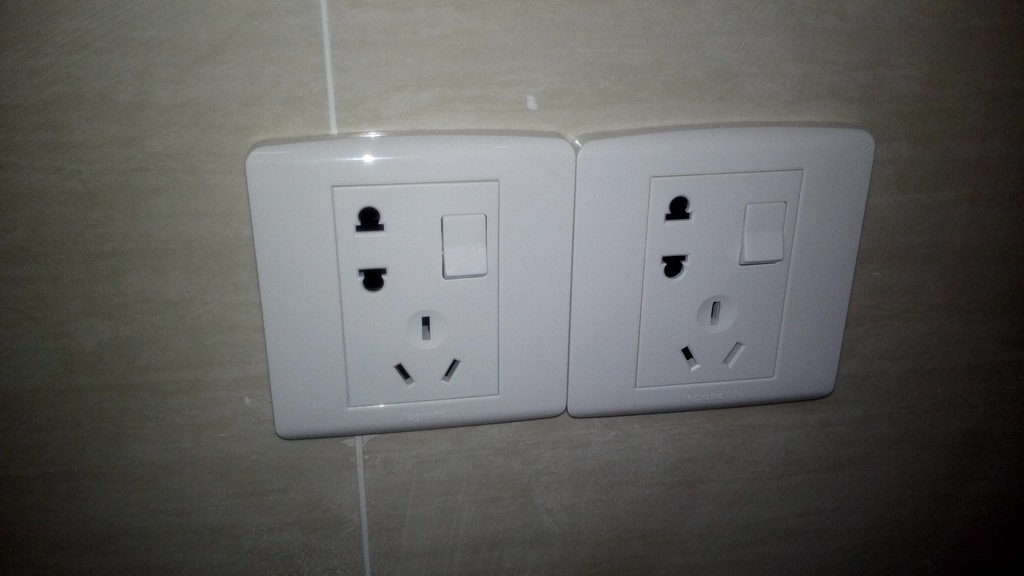

然后是灶具左边和右边的台面上面,分别有2个插座:

IMG_20140927_154845

IMG_20140927_154859



卫生间

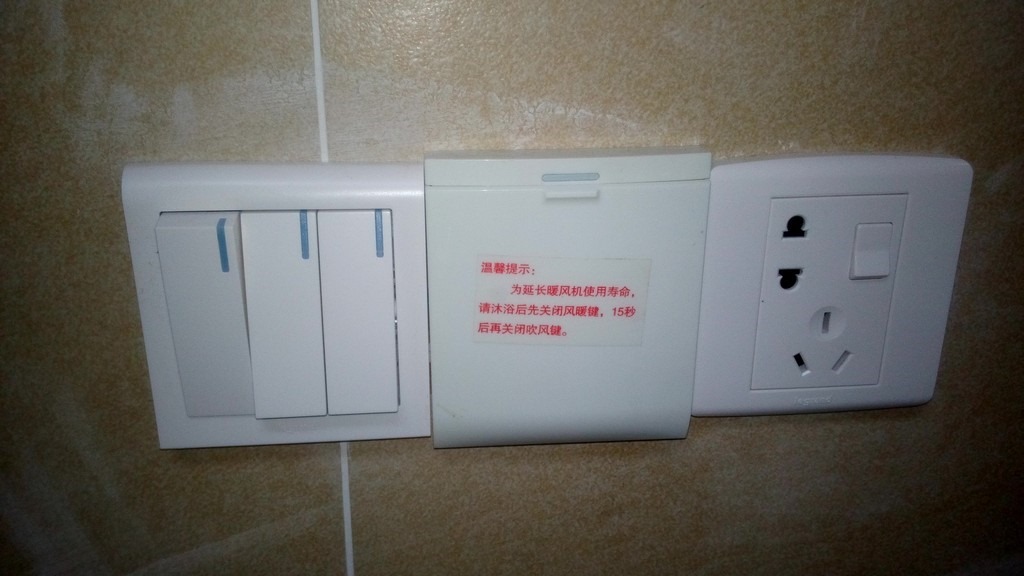

IMG_20140927_154919

三开双控:

控制卫生间方灯(已由300×300换为300×600)

控制镜前灯

控制凉霸

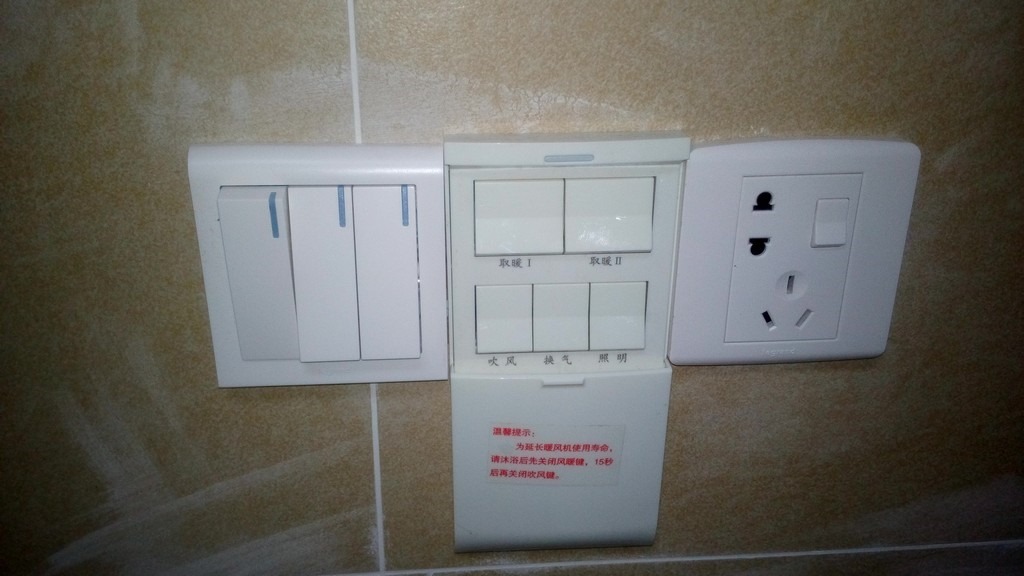

IMG_20140927_154929

中间的浴霸的控制面板:

左上 取暖I:取暖的低档位

右上 取暖II:取暖的高档位

吹风:控制吹风->说是只有开了吹风,再开取暖才有效

换气:换气扇

照明:浴霸上面的(300×600的)方灯





五孔插座:用于以后可能的电吹风->方便洗澡和洗头后,吹干头发->尤其是冬天头发干的慢时使用,很有用

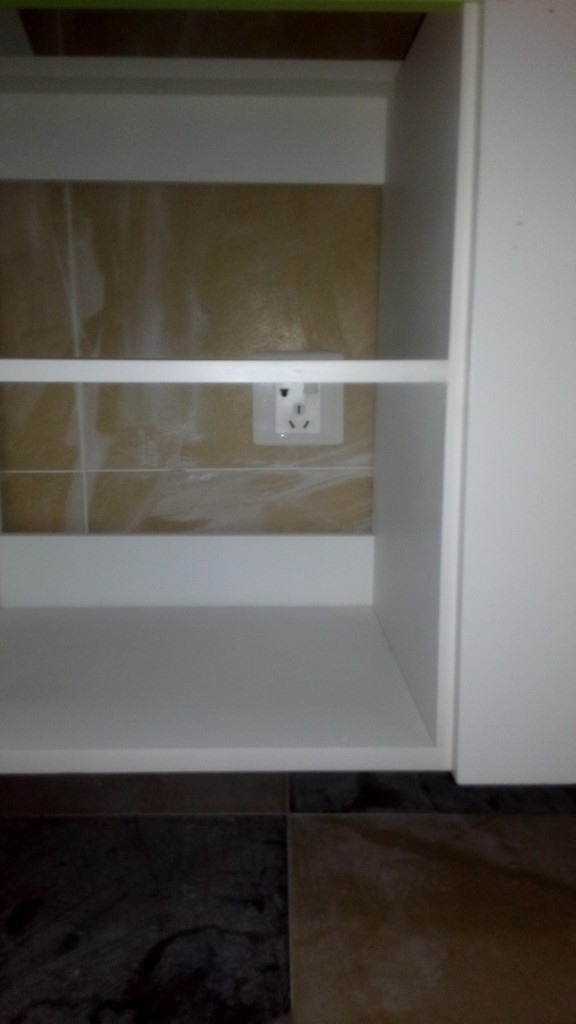

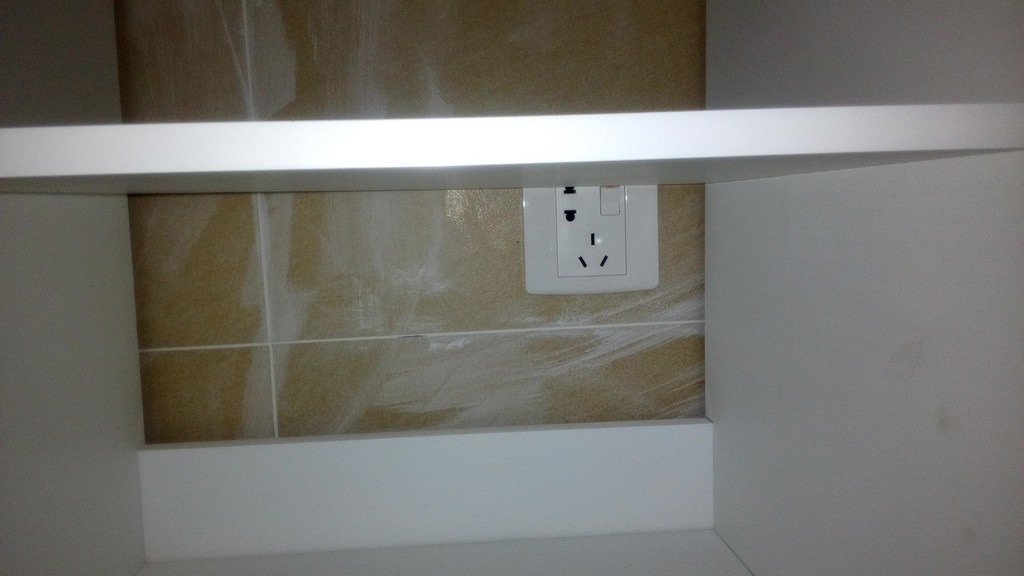

台盆柜下面的五孔插座:

IMG_20140927_154952

IMG_20140927_155003

本来是用于留作小厨宝的。不过现在不打算用小厨宝了->厨房和卫生间离得近,厨房处的热水器的热水,所流经的管道,到卫生间,距离不长,所以无需小厨宝。

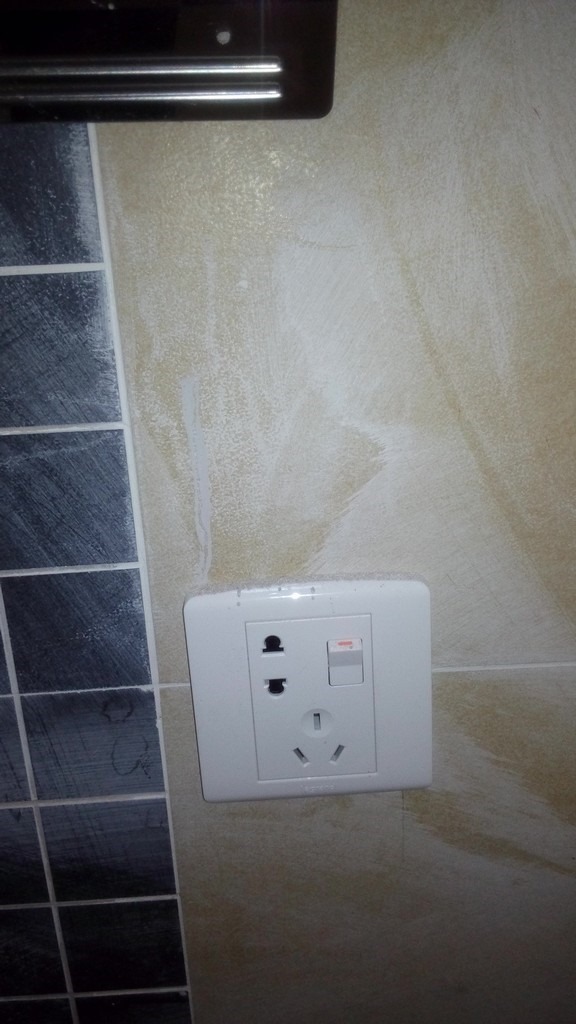

马桶左边的插座:

IMG_20140927_155029

以备后用?



次卧

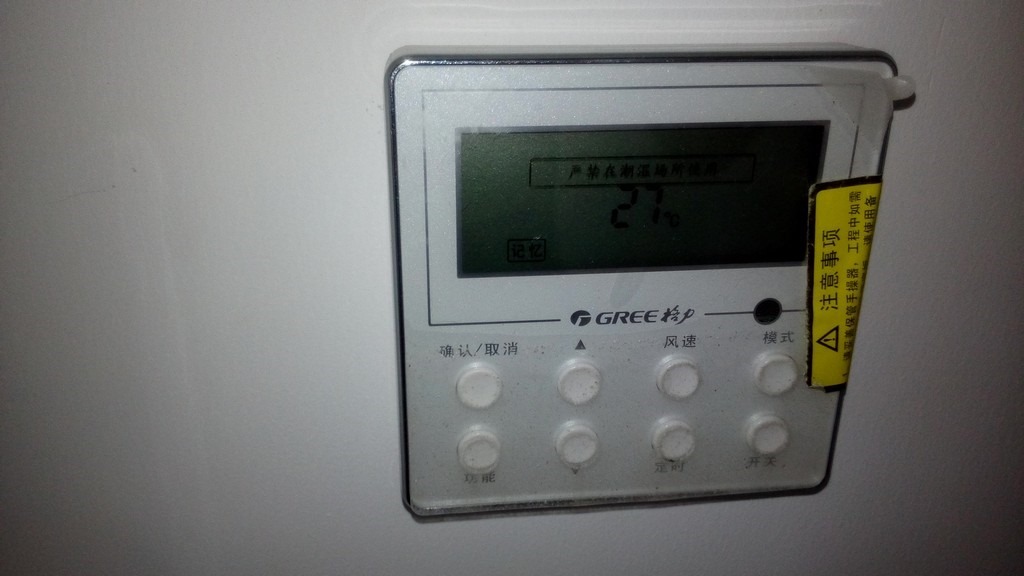

IMG_20140927_155043

是次卧风管机的控制面板。

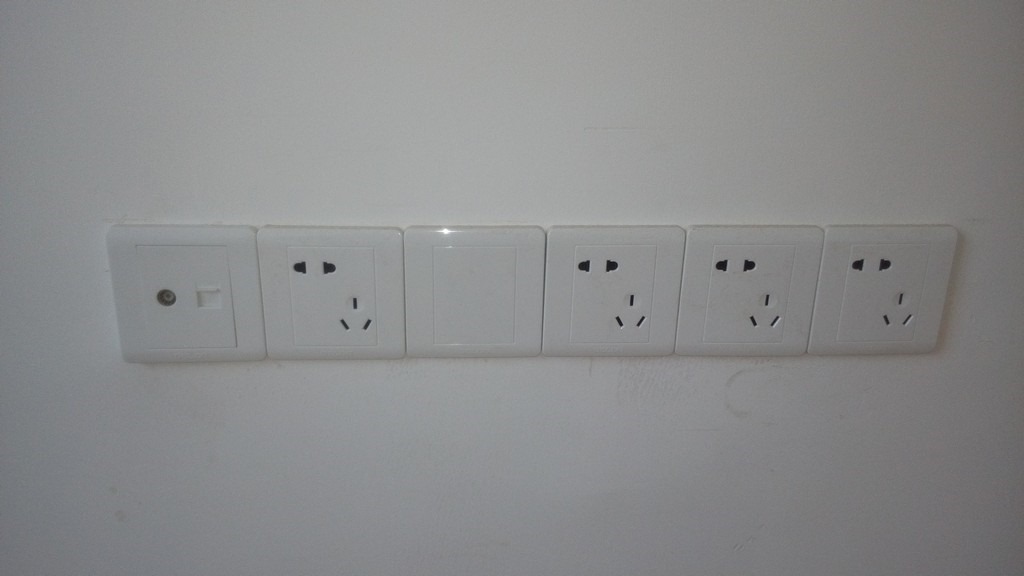

次卧的电视处:

IMG_20140927_155050

也是:

电视+网络

然后多加了个五孔插座:其实最开始是,分别是电视孔,网络孔,但是听了别人的建议->买一个电视+网络的面板,然后空出一个面板,用于新增加一个五孔插座->让电源插座多多益善

->但是实际上后来从项目经理处得知:其实不是太好->实际上五孔插座基本够用了,没有增加的必要

->而且在左边,靠近电视+网络,这个弱电,去增加插座,这个强电,会产生潜在的(或大或小的)电磁干扰

->干扰小的话,无所谓,干扰大的话,影响电视和网络的信号质量,也是可能的

->之前的那种布线格局:

电视下面的中间的空白面板,左边都是弱电:电视,网络

右边都是强电:分别是3个五孔插座

就是为了将强电和弱电隔离开来的。

->所以,如果不是非常担心五孔插座不够用,则真心没太大的必要像我这么弄了:

把作为两个弱电的电视和网络弄到一个面板里,空出的位置增加一个强电的五孔插座

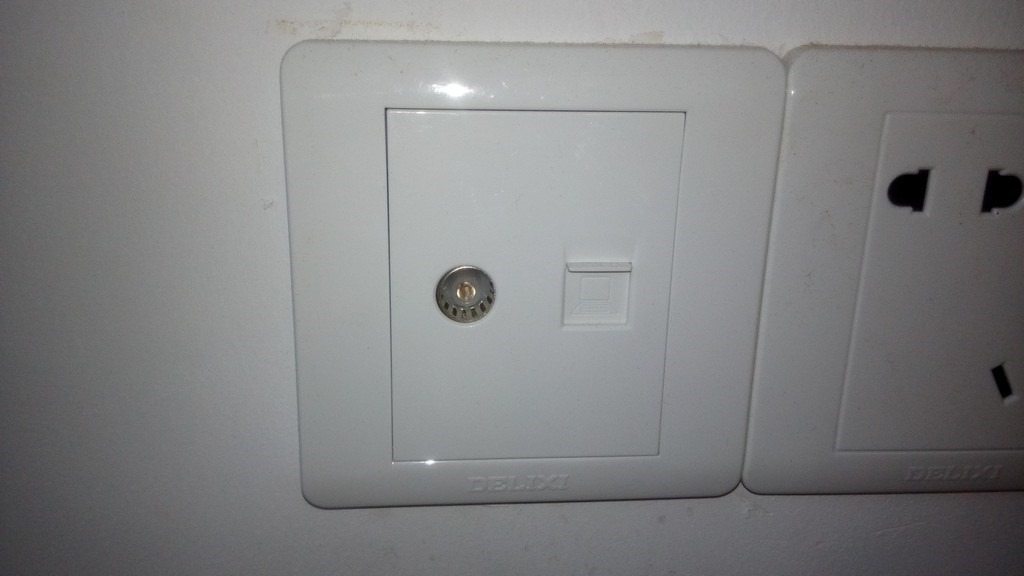

给电视+网络面板一个特写:

IMG_20140927_155101





注:

可以看到,网络插座处,是从上到下拔下来,然后插入网线的->并且面板上电脑的标示也是正常的,正的

->而之前电工师傅安装的时候,就是不仔细,都给我安装发了:电脑的图标都是上下颠倒的

->幸亏我自己注意到了这个细节,然后才让电工师傅都帮我换正位置的

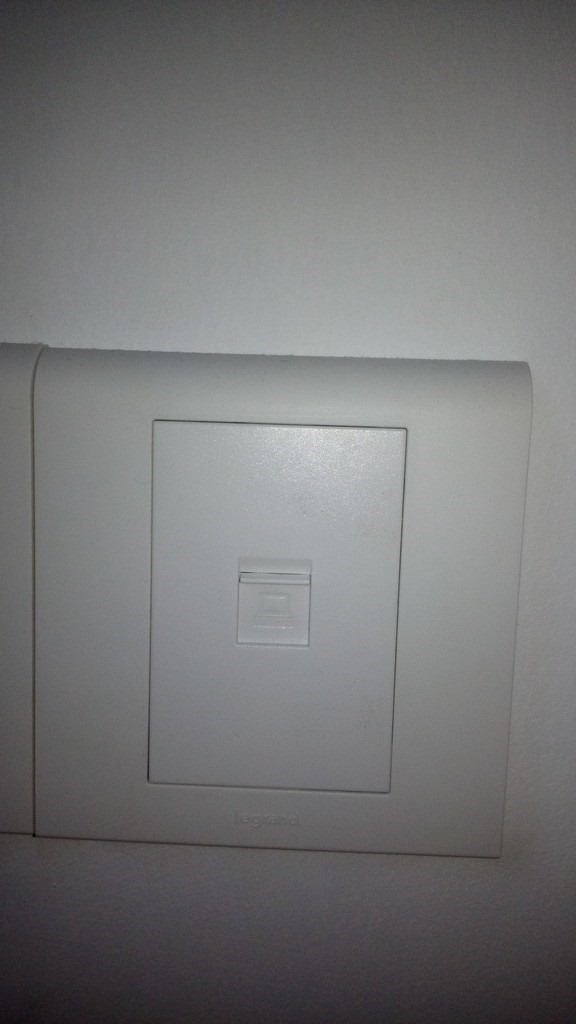

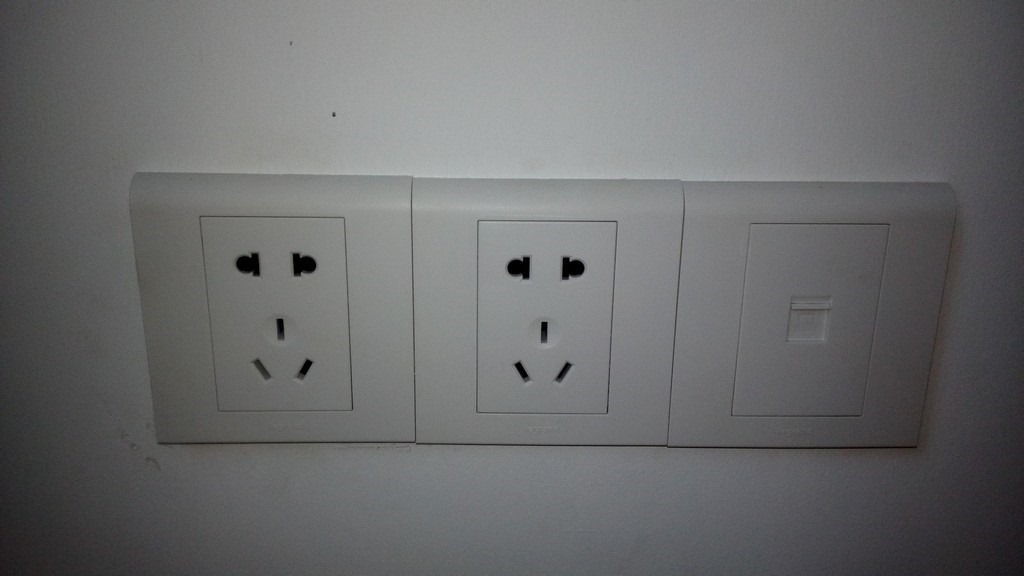

次卧的西面靠南,也增加了,以后可能会用到的:

IMG_20140927_155108

两个五孔插座加上一个网络插座。



IMG_20140927_155115

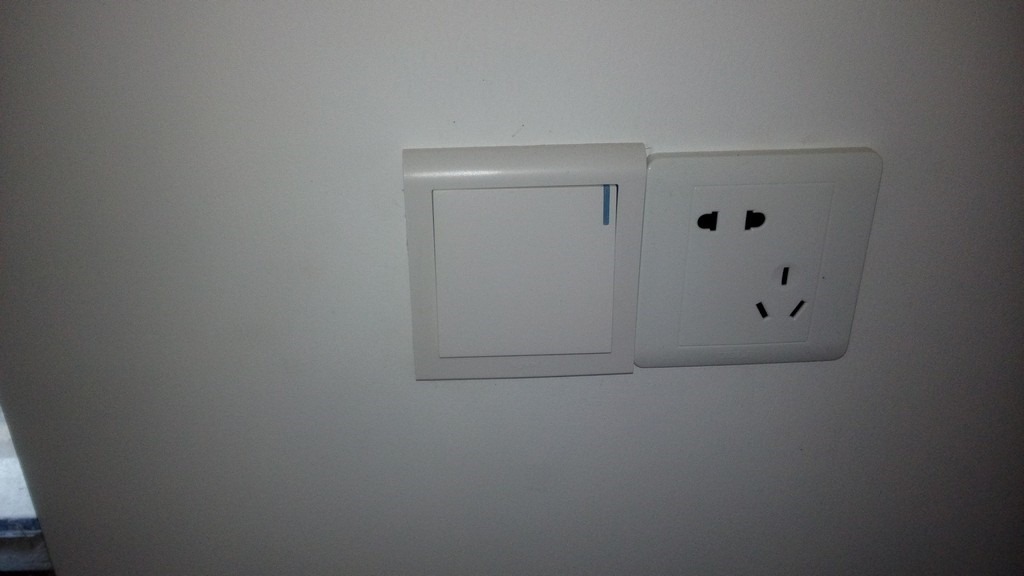

次卧南面,窗户西:

IMG_20140927_155126

是次卧儿童灯的开关盒五孔插座。
