【记录】20140927装修第67天之安装阳台的洗衣柜

折腾:

【记录】20140927装修第67天:安装剩余开关面板+卫生间马桶淋浴房台盆柜卫浴五金+风管机封口+阳台洗衣柜+木纹砖和阳台踢脚线

期间,再去把阳台上的洗衣柜安装好。

至此,基本把洗衣柜弄好了。

只剩后期打上玻璃胶,装上洗衣机就OK了。

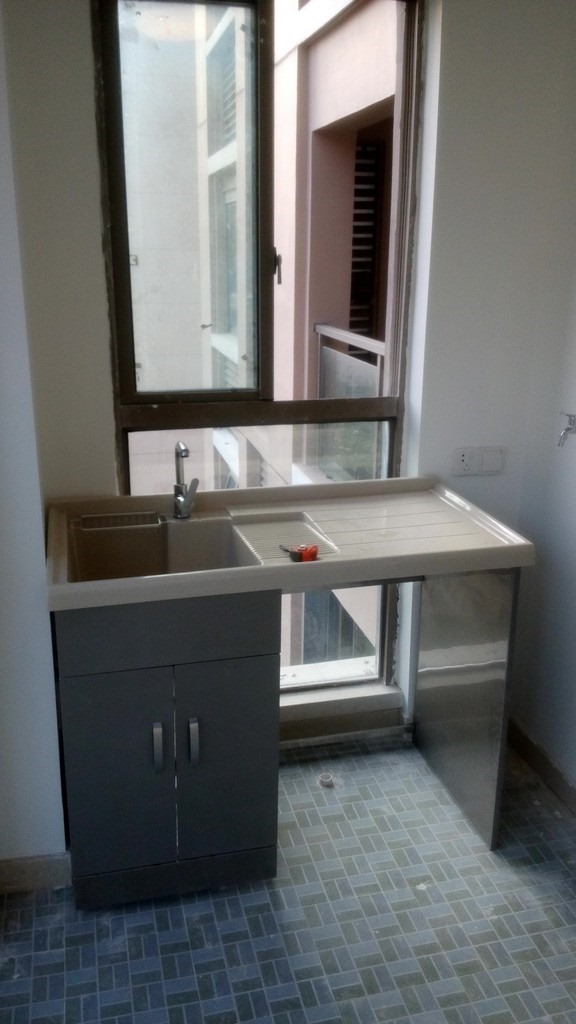

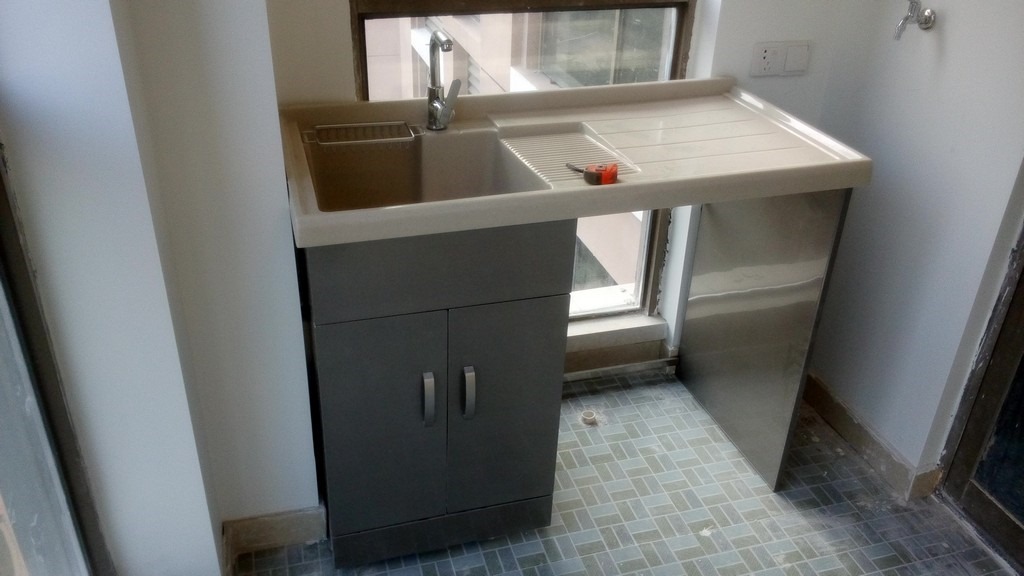

安装完毕的洗衣柜

是这样的:

IMG_20140927_154353

IMG_20140927_161917

IMG_20140927_161922

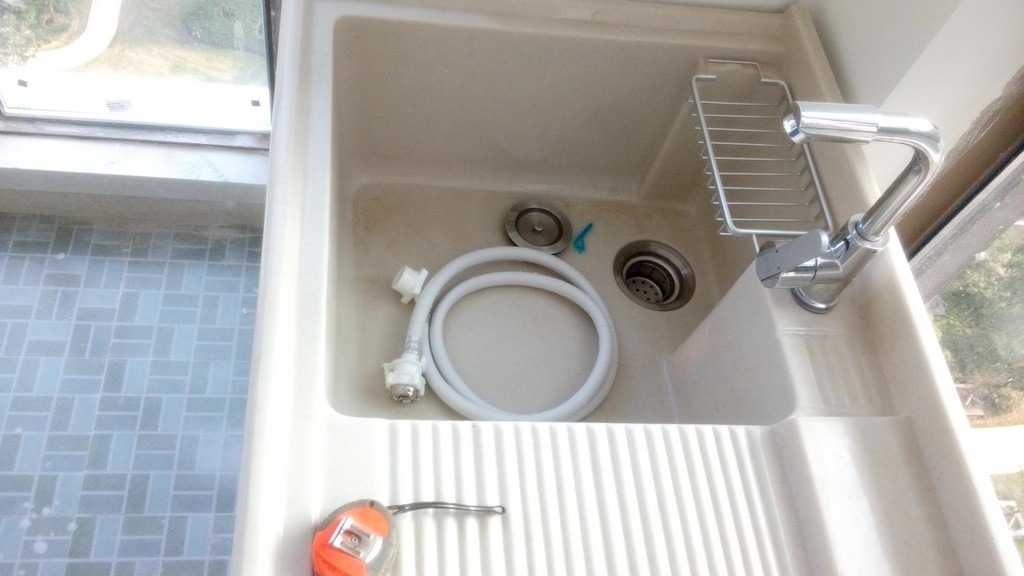

上面水槽部分是:

IMG_20140927_154341

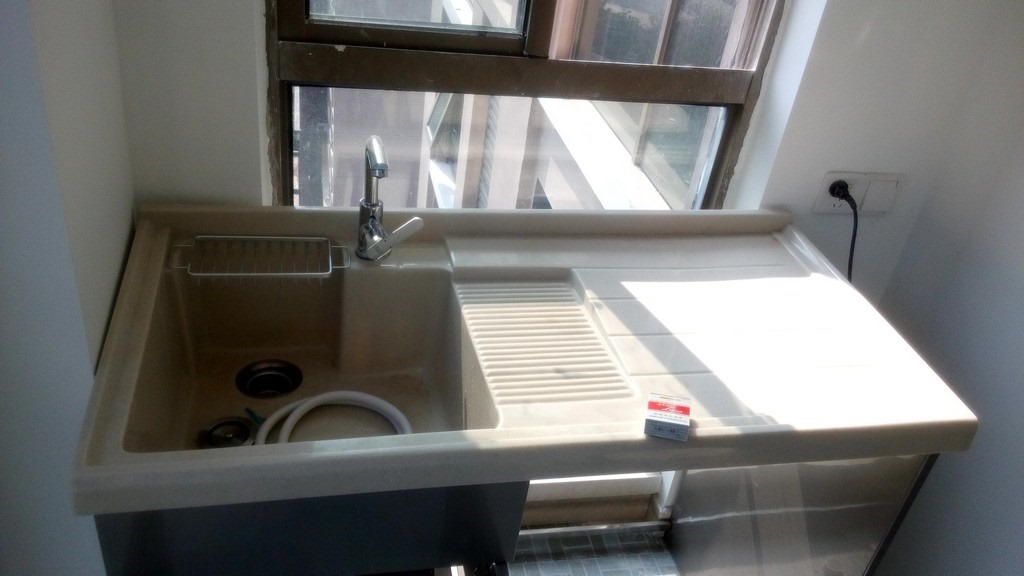

台面:

IMG_20140927_141406

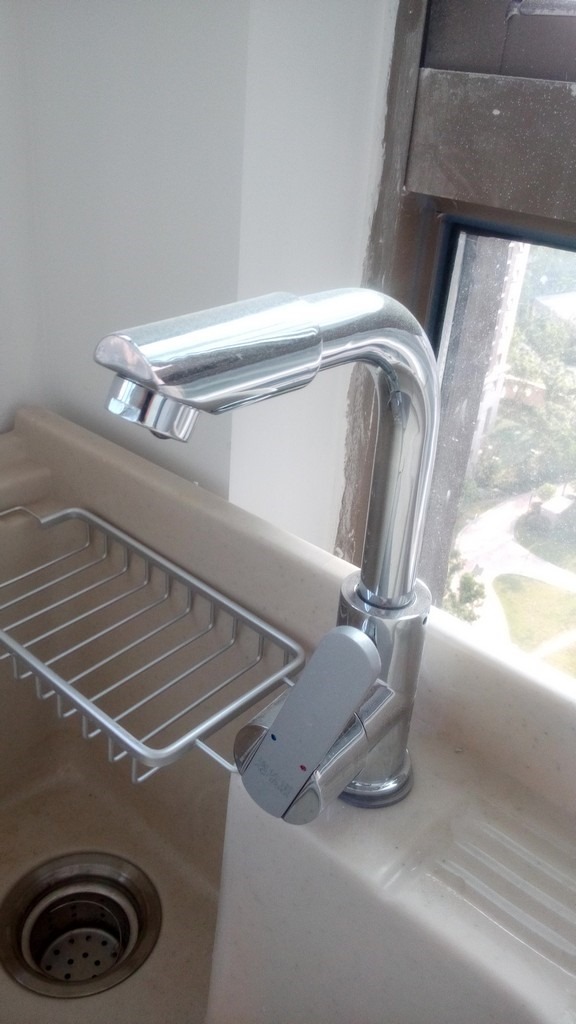

水龙头是:

IMG_20140927_154330

我自己另外买的,质量感觉还行。

但是坑爹的是:

可以从左边蓝点,右边红点看出来,竟然是坑爹的:左冷右热的

和普通常理的左热右冷是反的。

不过,我内部接的时候,是按照正常的左热右冷去接的。

抽空再去把蓝点和红点干掉。。。

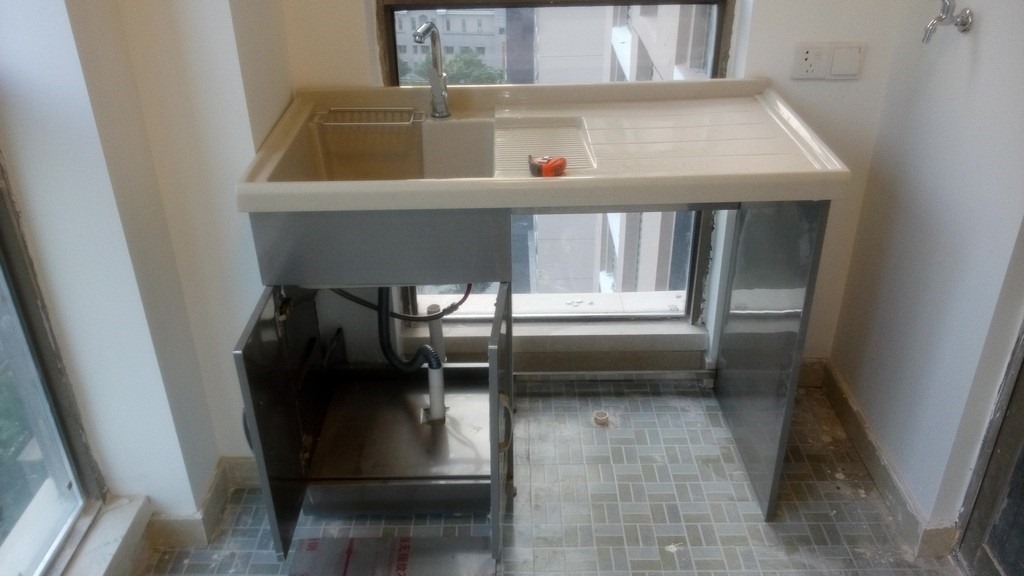

洗衣柜内部结构

主要是下水和水管的解法:

IMG_20140927_172101

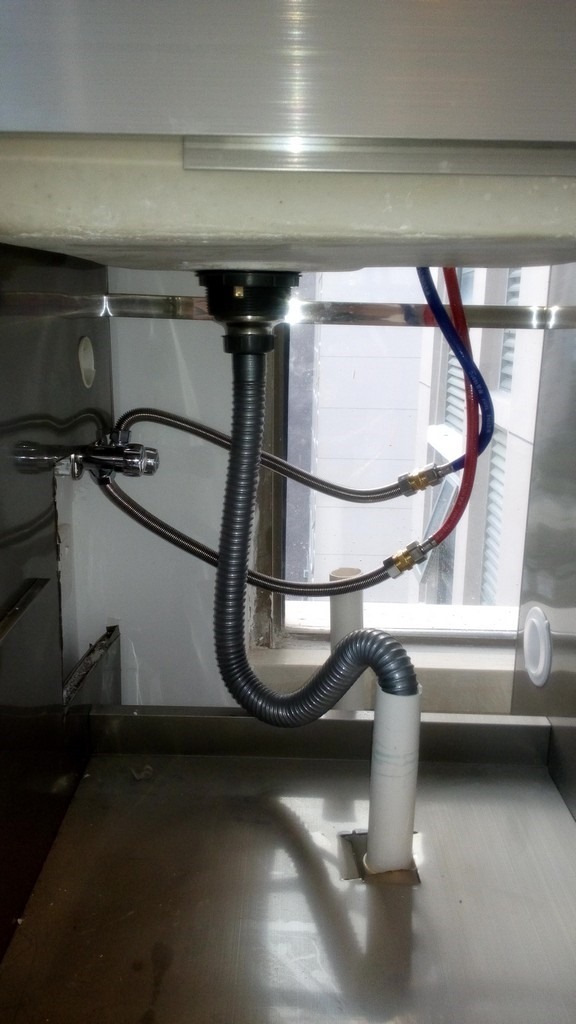

内部细看是:

IMG_20140927_171954

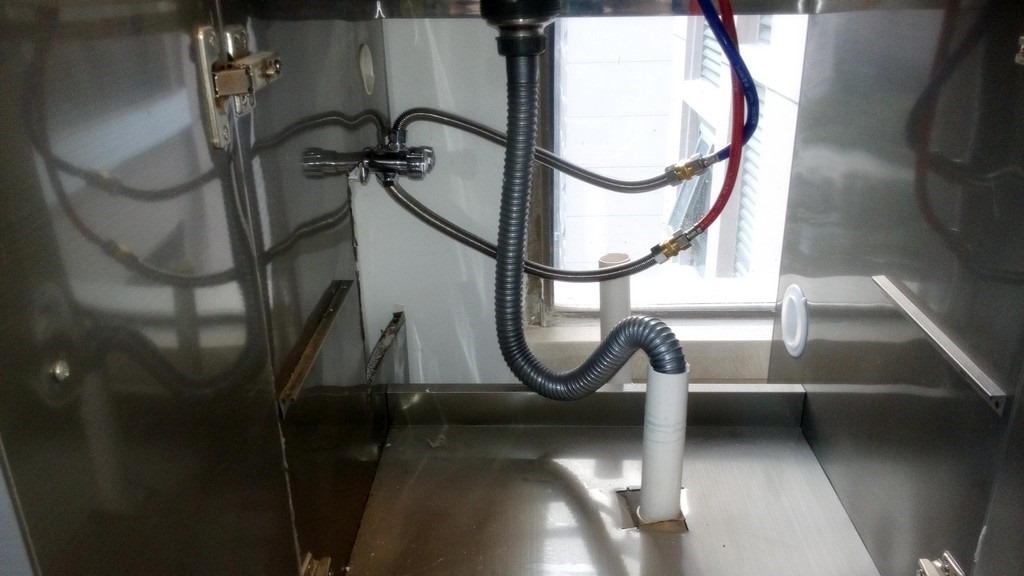

再细看:

IMG_20140927_172005

可见是:

左边墙上进来的是:

冷水角阀

热水角阀

分别通过延长管+水管,接入到龙头的冷水和热水孔里面去->水龙头就可以正常使用冷热水了;

而洗衣池部分的下水管,直接就是接到地面延伸出来的排水管即可。



同时,注意到后面,还有个排水管,是下面接了个三通,延伸到后面上来的排水管,用于后期装洗衣机的排水管。

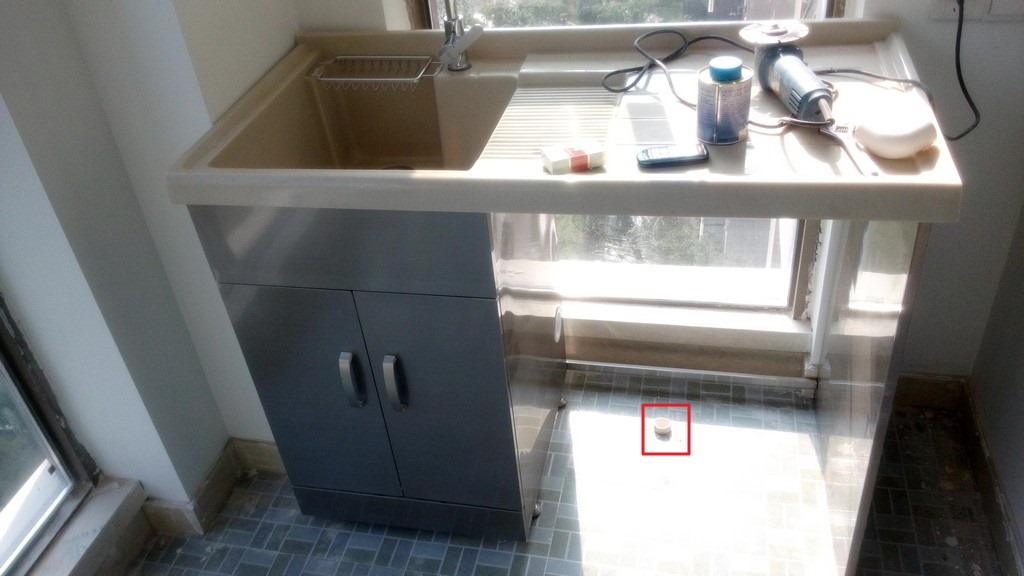

而右边地面上来的排水管:

IMG_20140927_142428

是不用了,废弃了:

1.暂时没有找到40管子的盖子,就没法盖上,堵上。

后期如果找到盖子,就盖上。

找不到盖子,就直接打玻璃胶到里面,堵死,防止反水上来。

2.之所以右边地面上会有个排水管,那是因为:

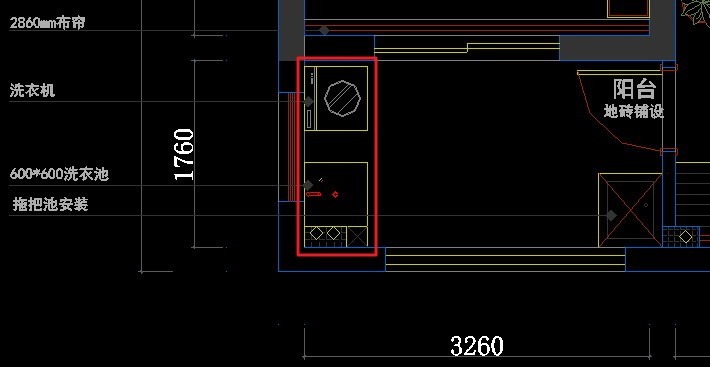

之前最开始设计的时候,是洗衣池和洗衣机分体的:

design to splited wash pool and washer

所以,地面上最开始铺设水管的时,就留在了洗衣机的南面的边上的:

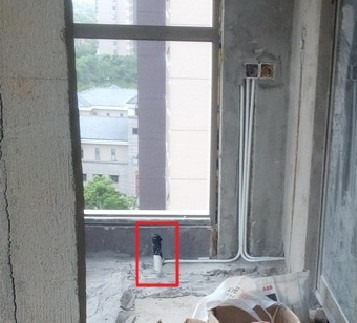

before tile raw style see pipe for washer

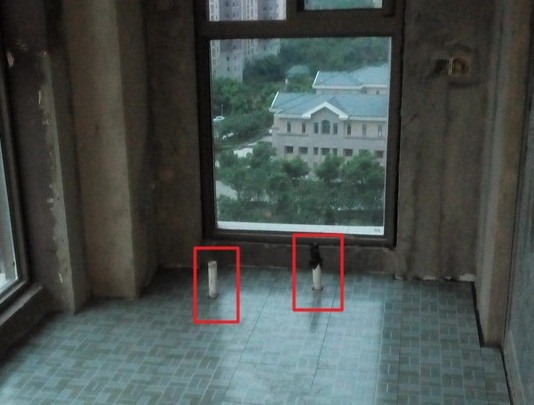

after lay tile see two water pipe

所以,现在又改为一体式的洗衣柜,导致洗衣机排水管位置不对,

只能从洗衣池的下水管通过三通接出来了。

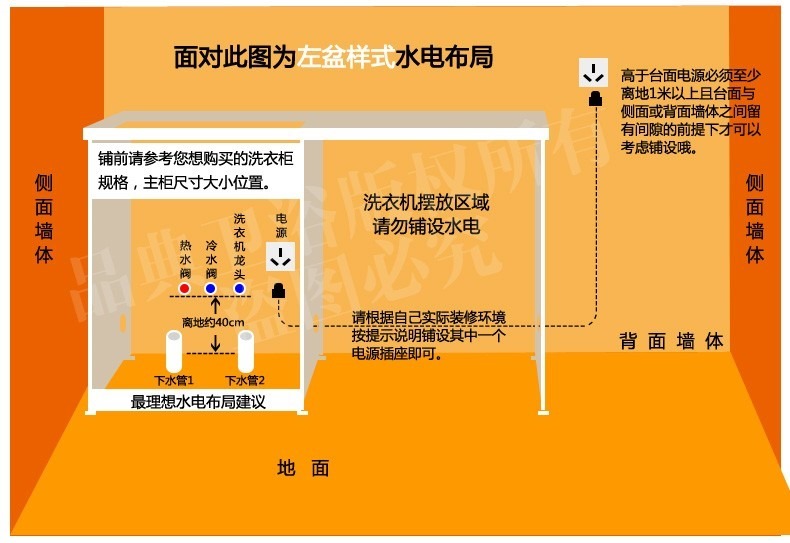

然后,至此,也才明白,原来之前看到的,洗衣柜的建议的示意图:

品典 不锈钢阳台洗衣机柜洗衣柜 带搓板专利台盆 浴室柜组合 B906-tmall.com天猫

washer one style recommended water and pipe structure

其中的含义:

其中之所以建议,洗衣池的下水管1,和,洗衣机的下水管2,都是放在洗衣池下方,而不放在洗衣机下面:

那是因为:

洗衣机下面,在放了洗衣机后,就没有空隙用于塞下水管了:

最多是洗衣机的脚,里地面有个1,2cm左右的高度,是不方便塞排水管道下水管里面的。

所以都是把洗衣机的下水管放在洗衣池下面,并且,洗衣池和洗衣机中间的隔板,一般都默认是打好了孔了。

就像之前看到的那种的:

IMG_20140927_172005

就是用于把从洗衣机的左边上面出来的排水管,从这个孔传过来,然后塞到位于洗衣池下面的那个排水孔的。



而我之前是设计成分体的,现在又买了一体式的台盆柜,所以才搞得如此折腾的:

废弃了原先的,位于洗衣机下面的排水管

从原先的洗衣池的排水管接触一个三通,往后面接出来排水管用于洗衣机的排水。

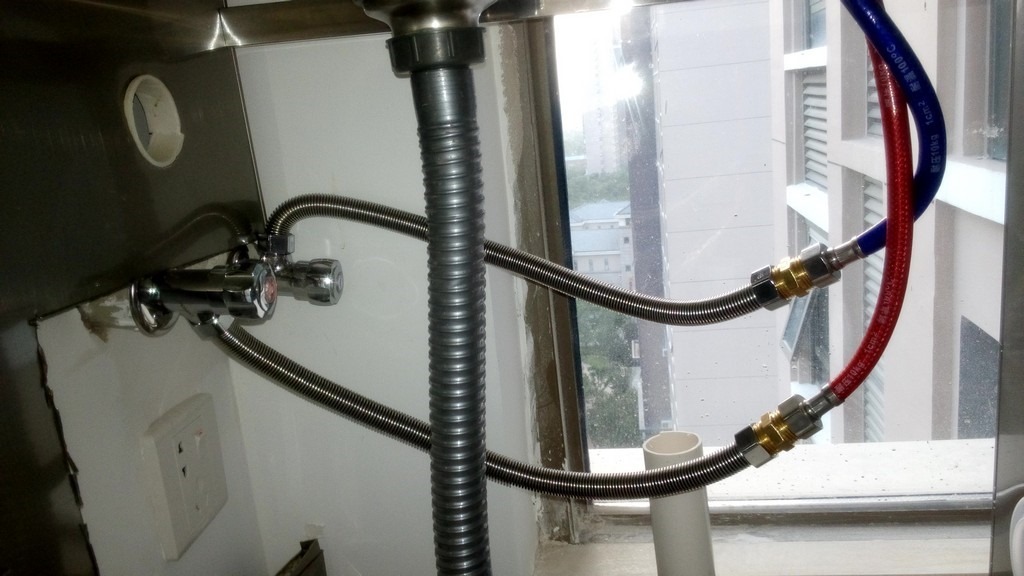

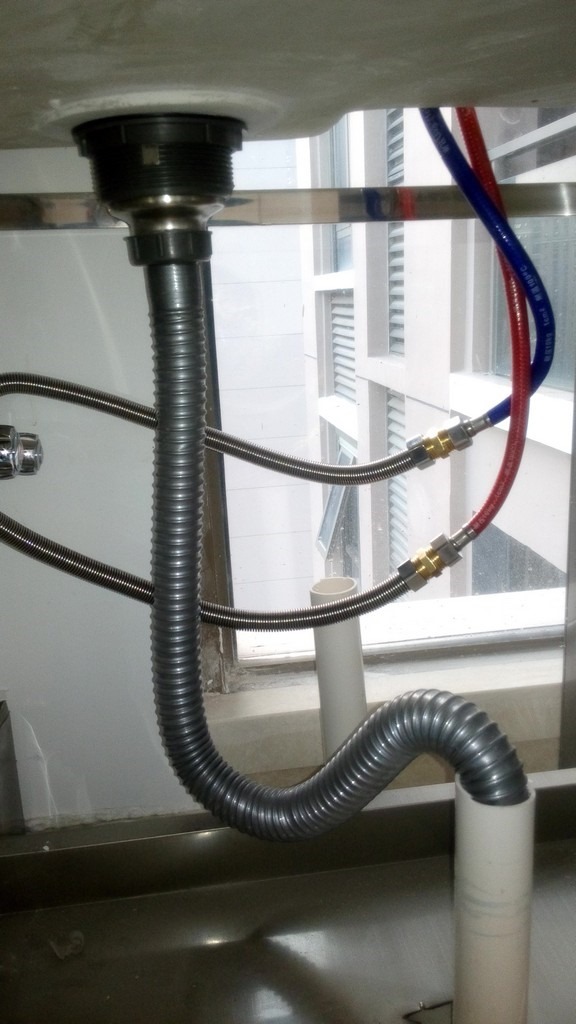

效果是:

IMG_20140927_172030

IMG_20140927_172039

其中,左边的两个角阀部分,是被水电工给我切割掉了。。。



无论如何,最后还是凑合的能用了。。。
