【记录】收货燃气热水器:林内Rinnai RUS-11FUA(F) 平衡式 11L

装修日记 crifan 3083浏览 0评论

在:

【记录】20141021装修第91天:安装厨房排风扇+收货林内平衡式燃气热水器+已安装电视柜鞋柜阳台吊柜

期间,和师傅沟通好了,去收货燃气热水器。



师傅是开着送燃气热水器过来的。



然后我当时没来及取钱,没法付尾款,然后收货完毕后,师傅开着车:

IMG_20141021_155824

带我去ATM取款机取余款3300。



期间和师傅聊了聊,才得知:

人家在苏州有5套房子。。。

而且都是在湖西的地段。

之前做过KTV(当老板的)。。。

最早2001(还是2003年)就买房了,那时候的房价是2300左右->现在有些楼盘价格都涨到了23000了。。。

现在几套房子都租出去了,加起来每月1万多。。。

之前几年都是天天吃喝打牌,后来觉得这样对身体不好,才随便找个事情做:给现在的老板开车,送送货。

女儿已经大学毕业了。

之前女儿还建议他去搞其他投资呢。结果他觉得钱是赚不完的,也懒得去弄了。



总之:

这样才是土豪,伪装成屌丝,来给人家打工。。。

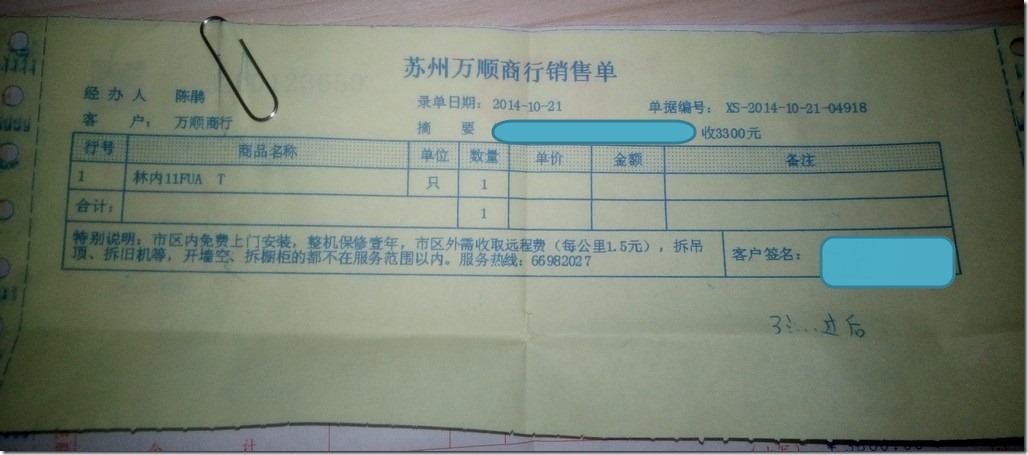

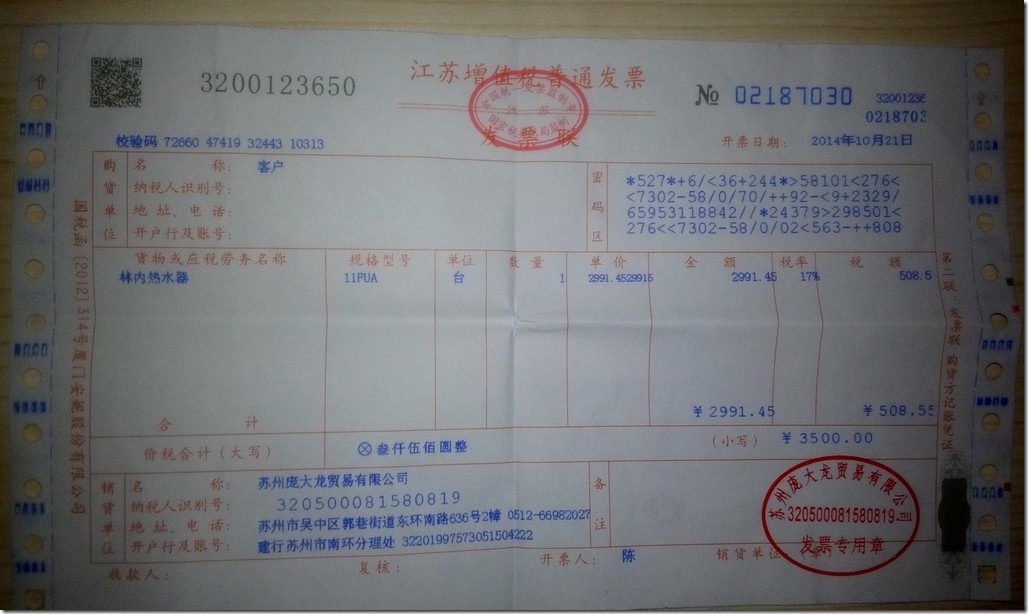

发票和收据

IMG_20141023_225330



IMG_20141023_225225

林内11FUA

收了余款3300,总价是3500



IMG_20141023_225242



热水器排烟管

IMG_20141021_162649

IMG_20141021_162700

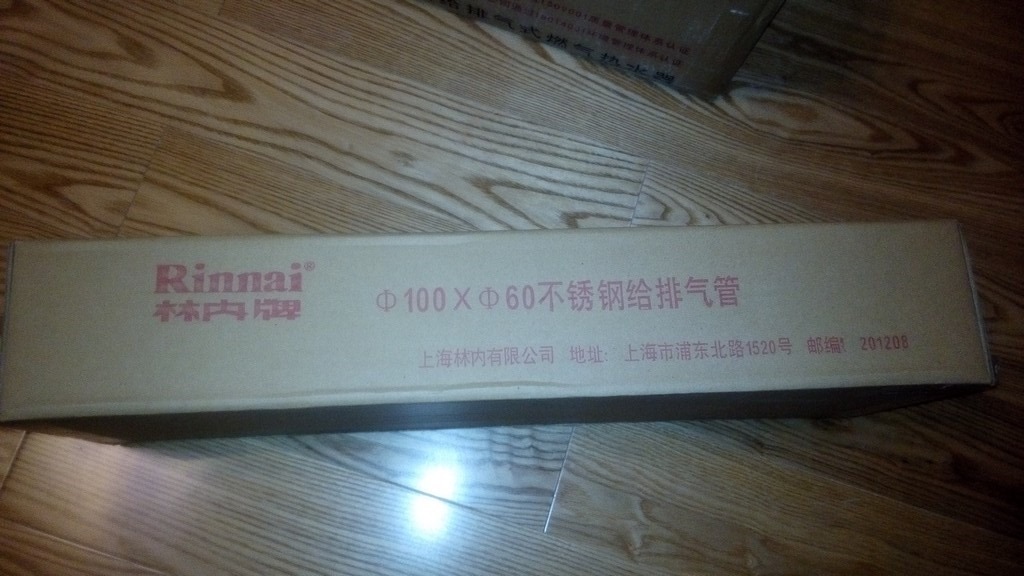

Rinnai林内牌 100×60 不锈钢给排气管

上海林内有限公司

地址:上海市浦东北路1520号

邮编:201208



IMG_20141021_162710

8升-16升上排式强制给排气燃气热水器通用

使用前请详细阅读说明书

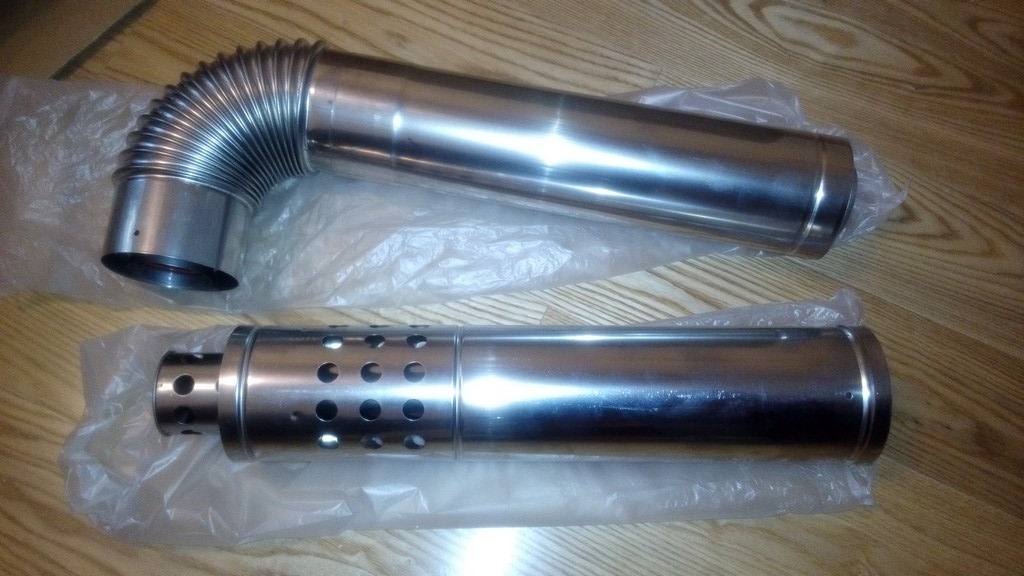

两个烟管:

IMG_20141021_162837

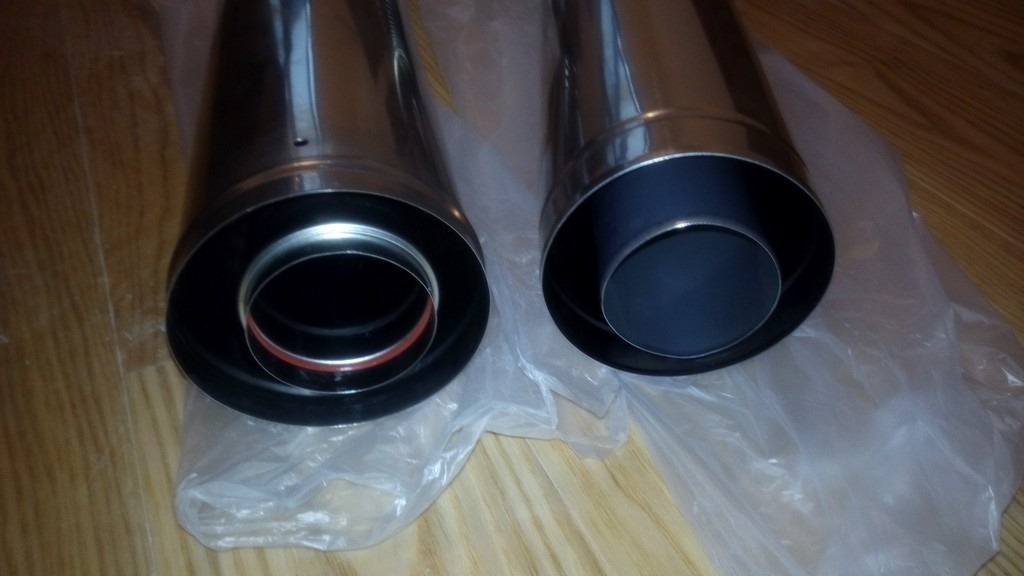

尾部:

IMG_20141021_162857

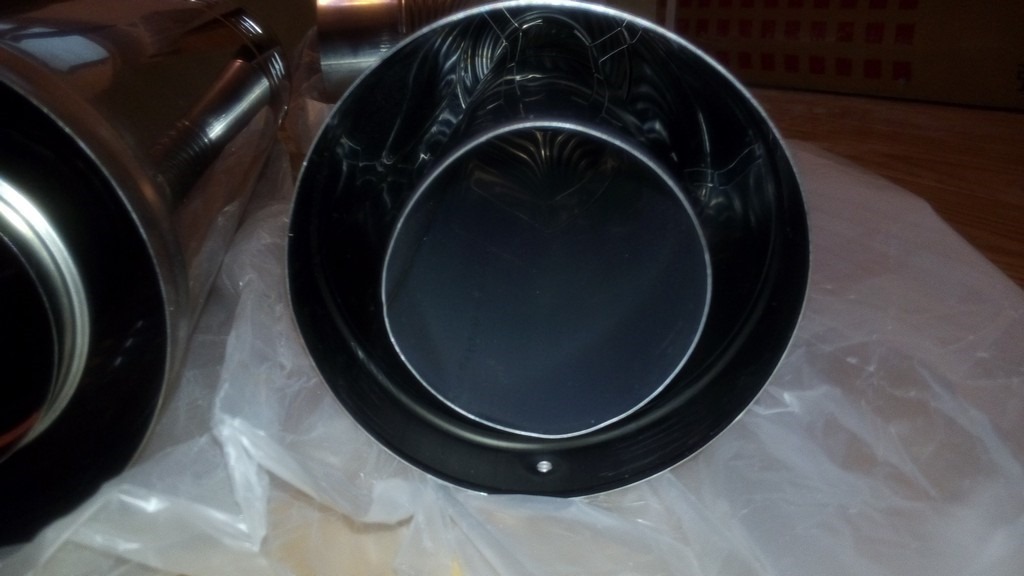

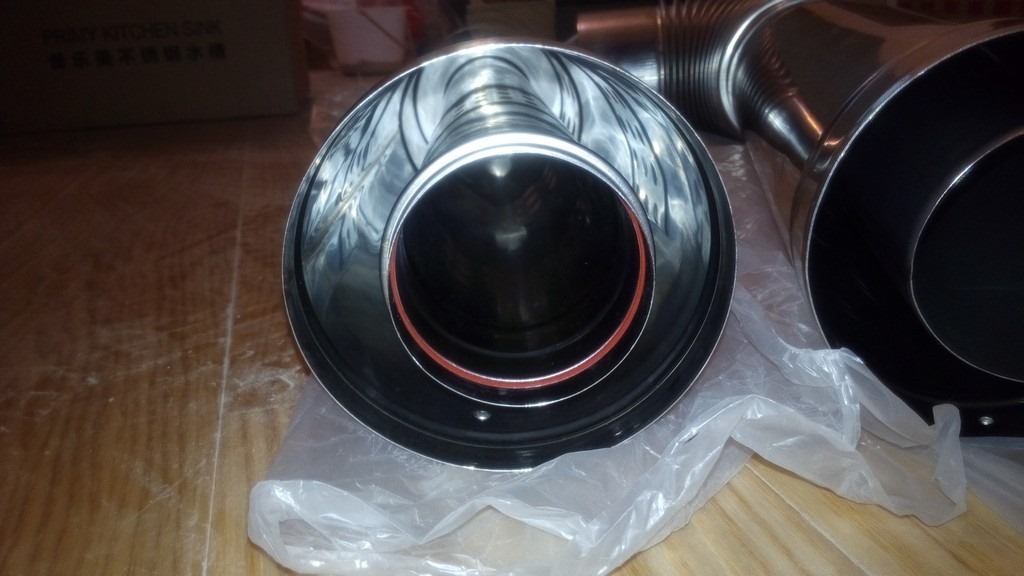

分别特写:

IMG_20141021_162921

IMG_20141021_162926

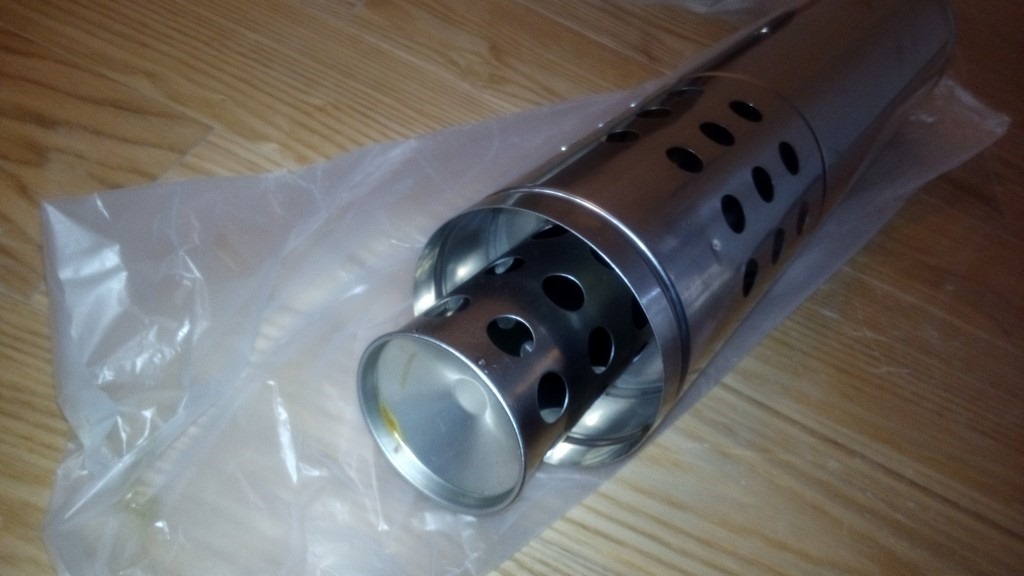

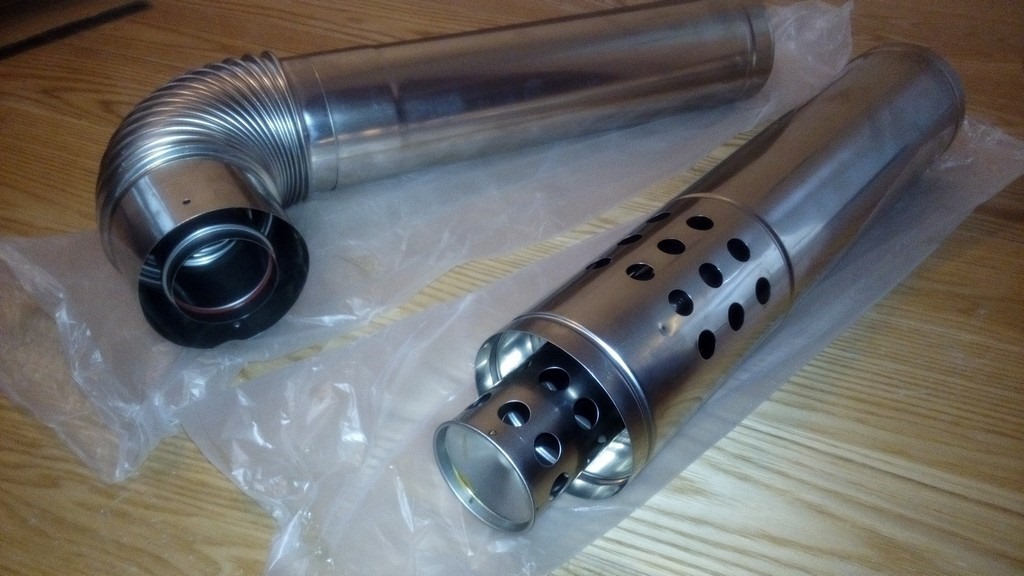

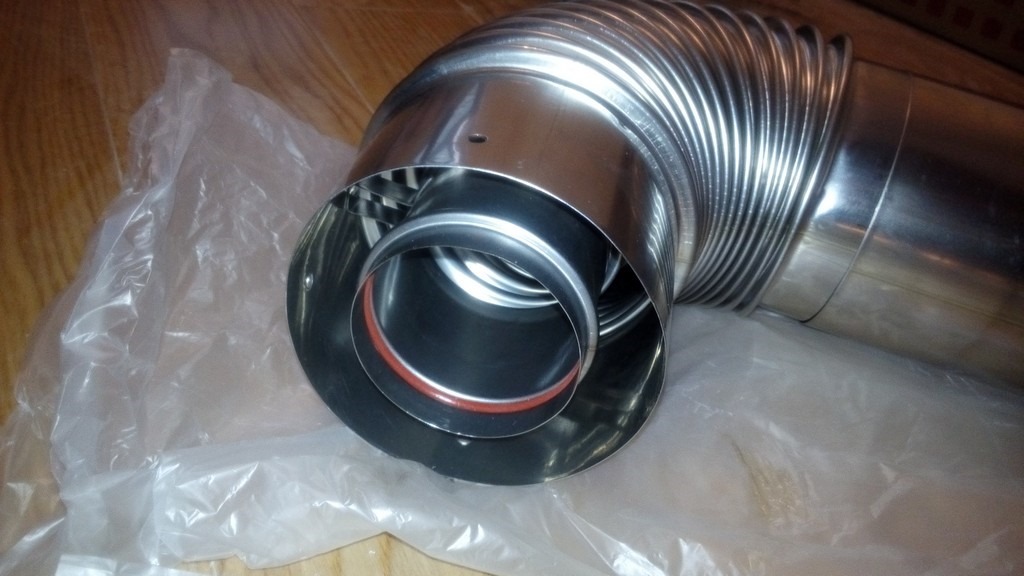

头部:

IMG_20141021_162954

IMG_20141021_163012

IMG_20141021_163020

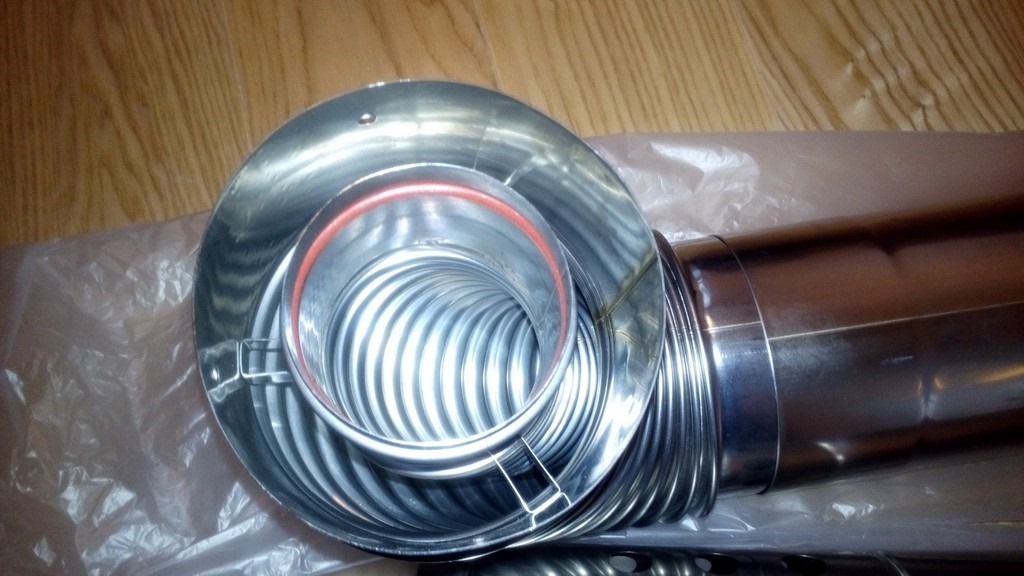

再特写

IMG_20141021_163045

可见里面是大管套小管

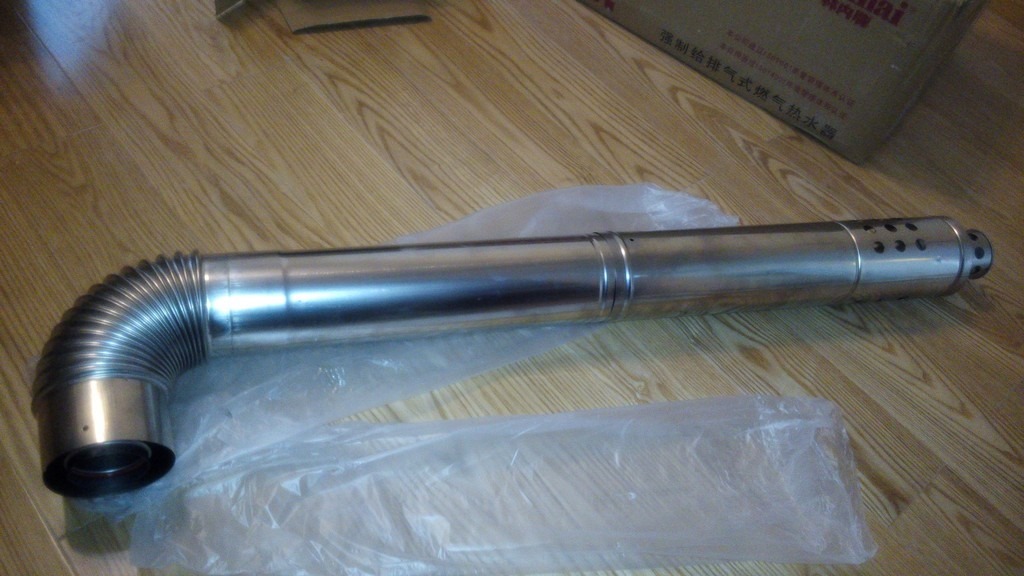

然后自己手动连接了一下,就套上了:

IMG_20141021_163127



IMG_20141021_163257



本公司通过ISO9001质量管理体系认证

本公司通过ISO14001环境管理体系认证

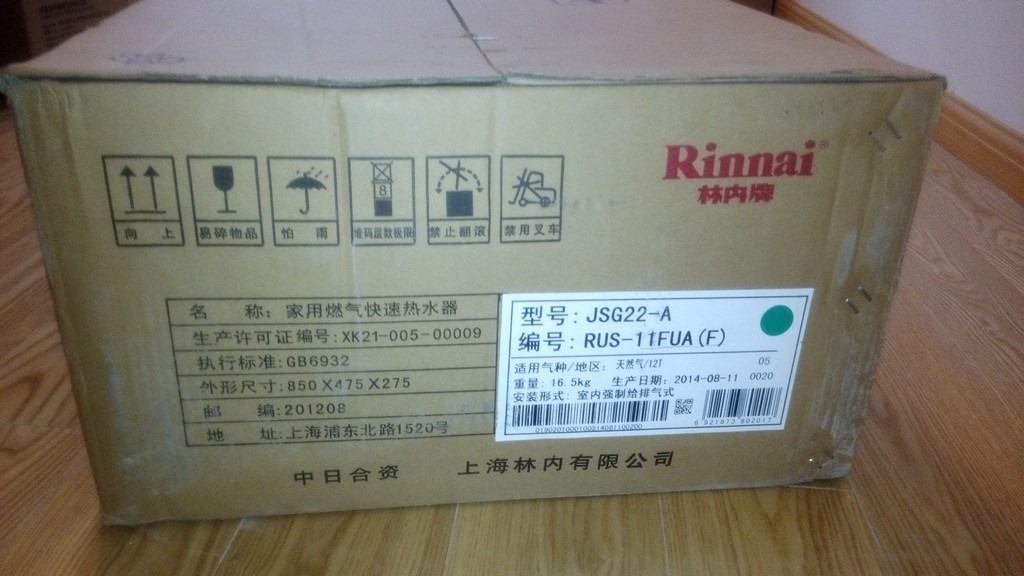

强制给排气式燃气热水器



IMG_20141021_163317

Rinnai林内牌



型号:JSG22-A

编号:RUS-11FUA(F)

适用气种/地区:天然气/12T

重量:16.5kg

生产日期:2014-08-11

安装形式:室内强制给排气式





名称:家用燃气快速热水器

生产许可证编号:XK21-005-00009

执行标准:GB6932

外形尺寸:850x475x275

邮编:201208

地址:上海浦东北路1520号

中日合资 上海林内有限公司

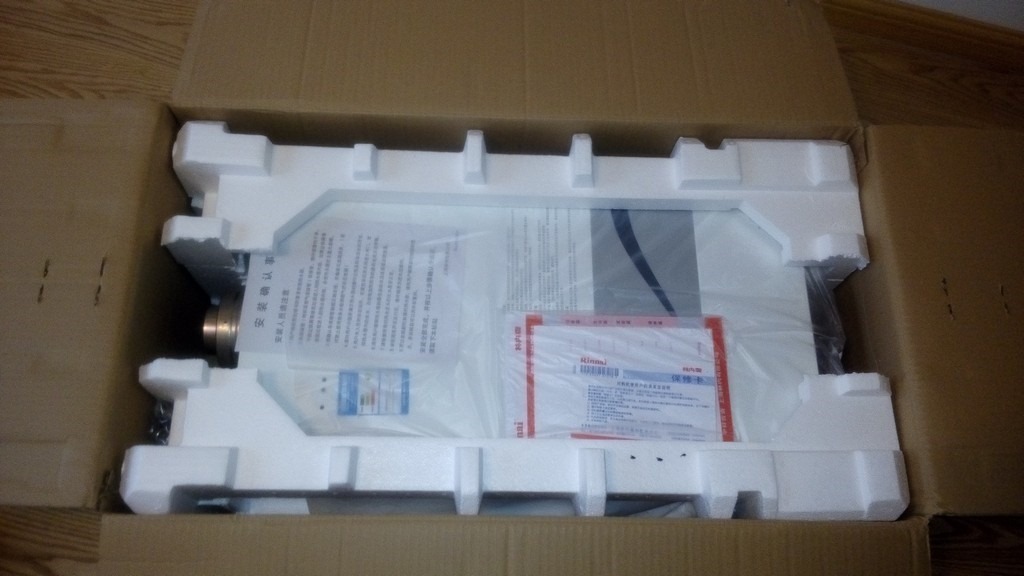

IMG_20141021_163403

IMG_20141021_163432



IMG_20141021_163539

铝箔?

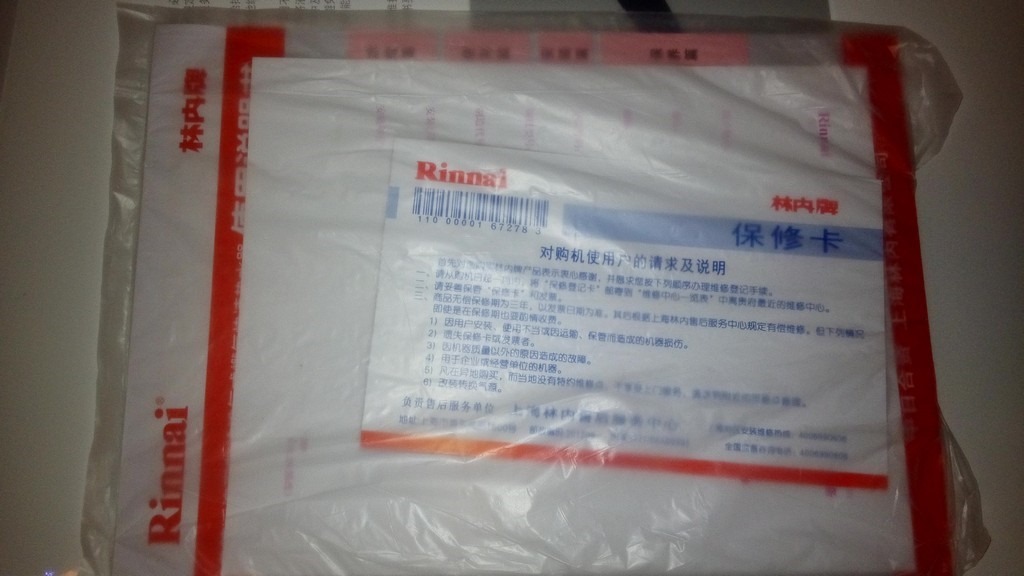

保修卡

安装登记卡

说明书

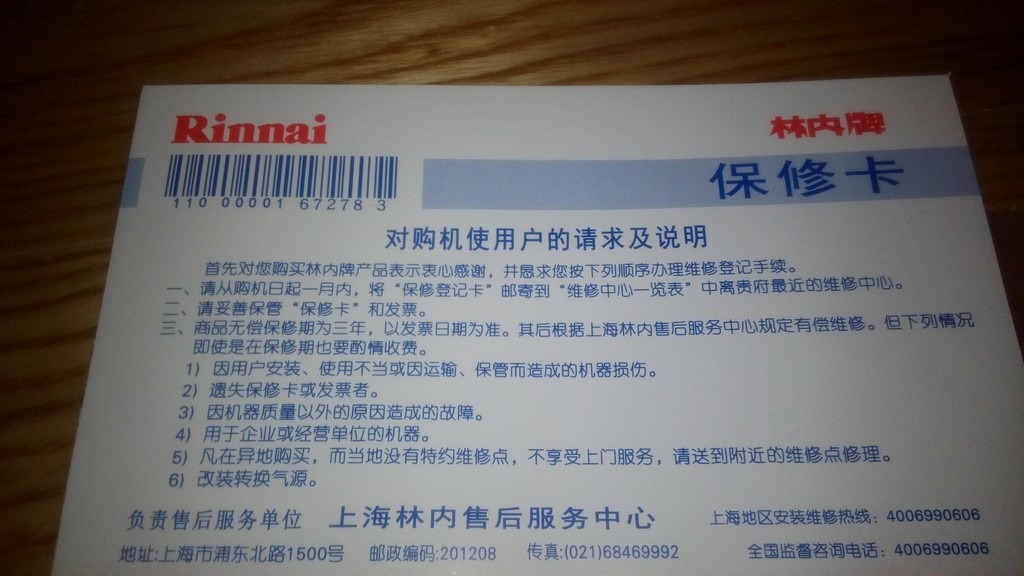

保修卡

IMG_20141021_163553

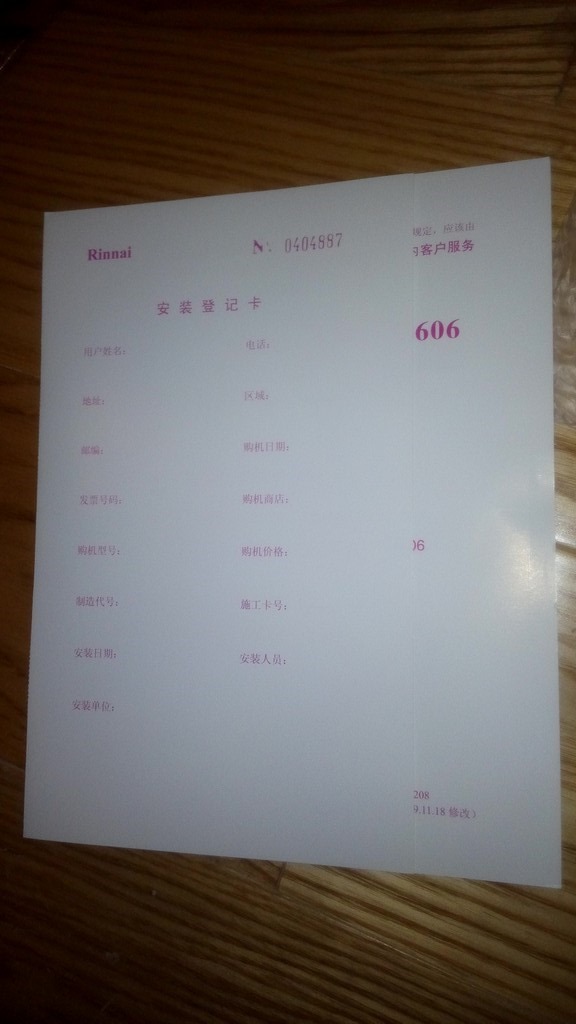

安装登记卡

IMG_20141021_163611

IMG_20141021_163628

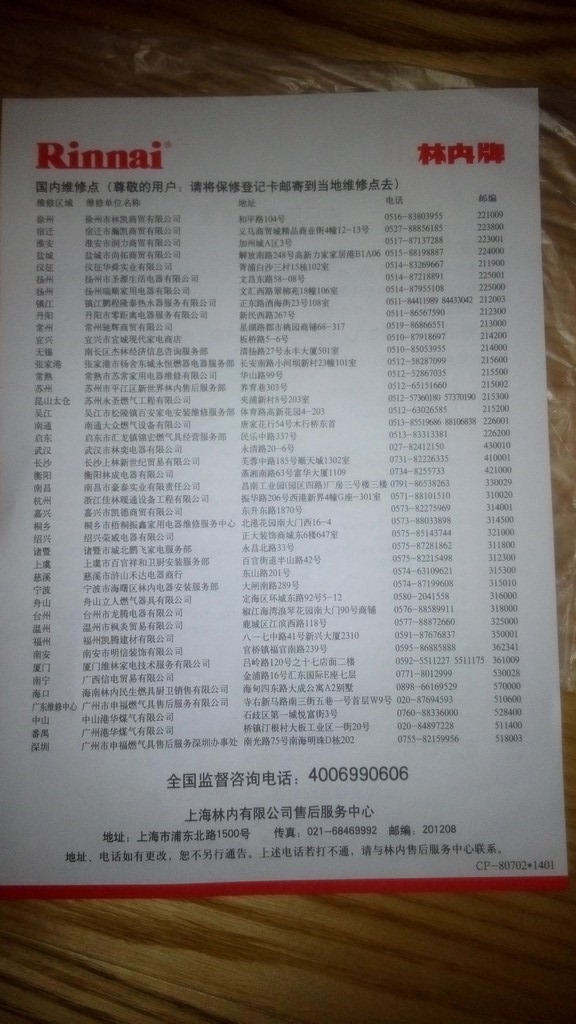

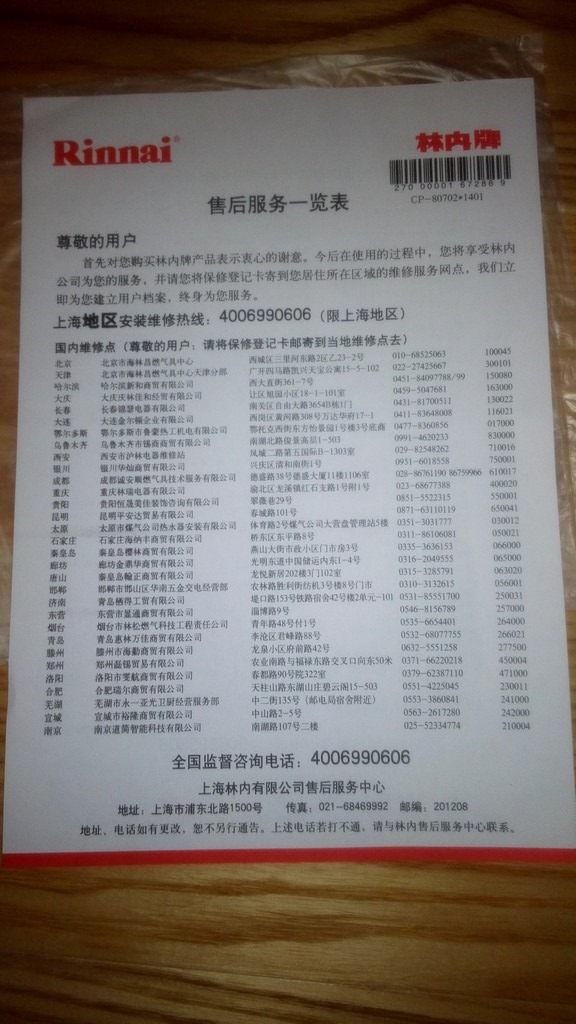

售后服务一览表

IMG_20141021_163946

IMG_20141021_163954

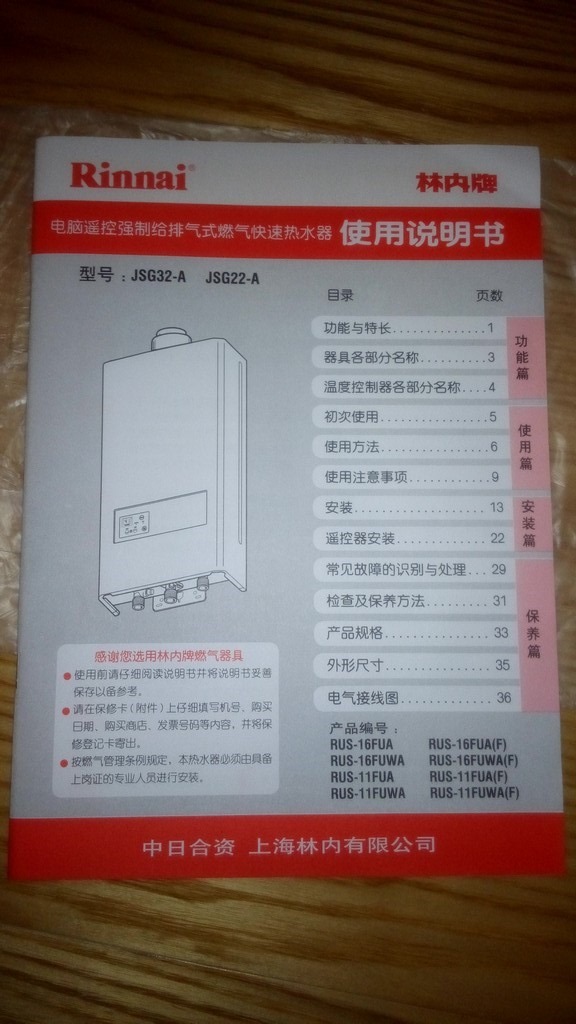

林内燃气热水器使用说明书

IMG_20141021_164010

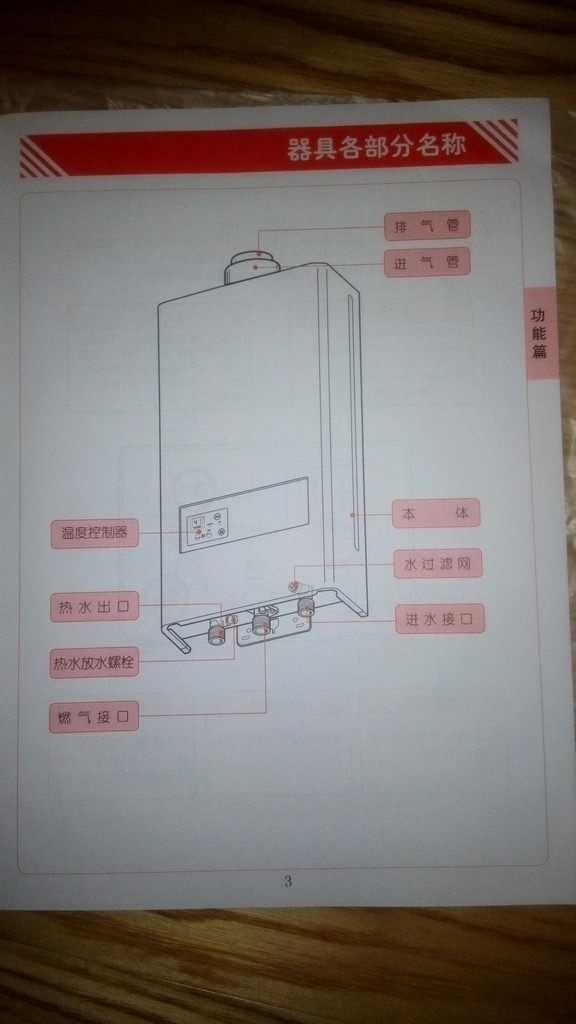

器具各部分名称

IMG_20141021_164020

内管:排气管

外管:进气管



温度控制器

本地

水过滤网



(冷水)进水接口

燃气接口

热水出口



热水防水螺栓

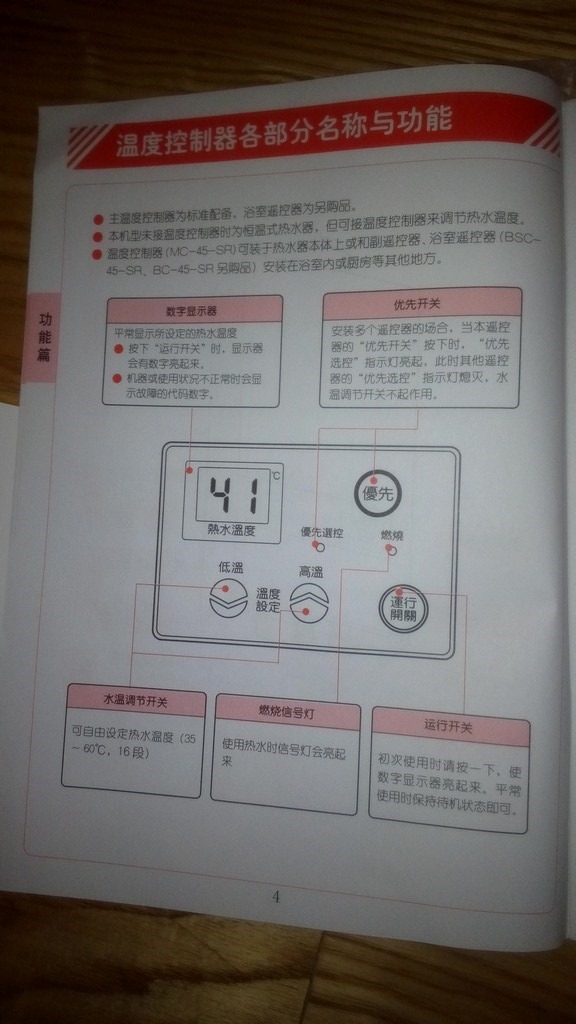

温度控制器各部分与功能

IMG_20141021_164034

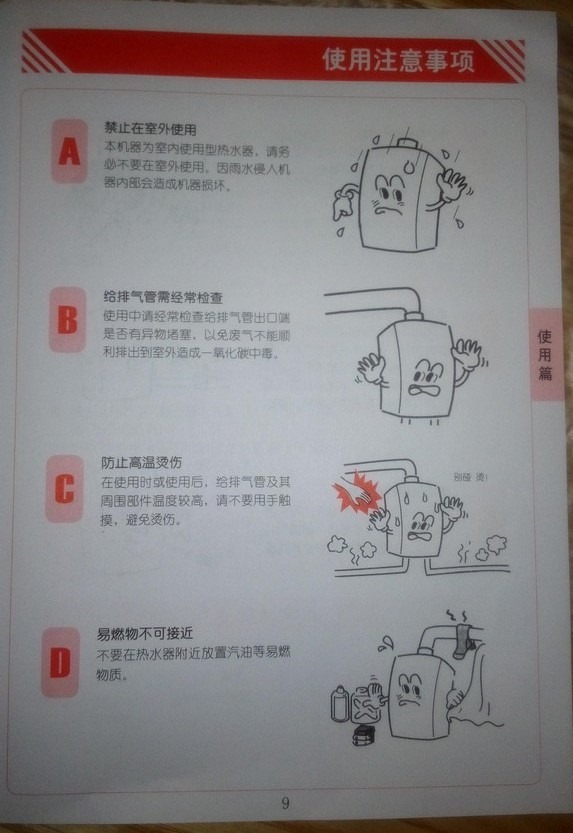

使用注意事项

IMG_20141021_164054

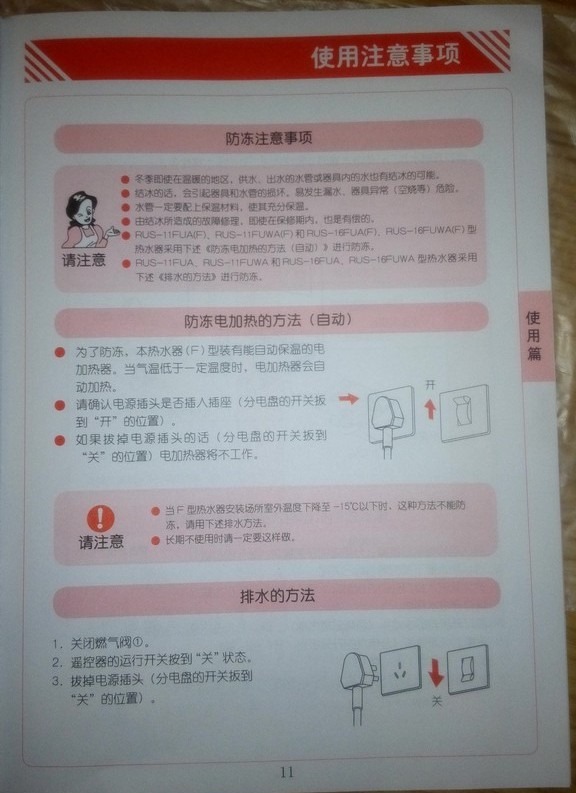

防冻注意事项

IMG_20141021_164111

其中说的就是:

我这个型号是:RUS-11FUA(F)

中的(F),表示的是带防冻功能的。

所以防冻的事情,就无需自动操心了->只要确保接了电源,防冻功能会自动启用。



IMG_20141021_164142

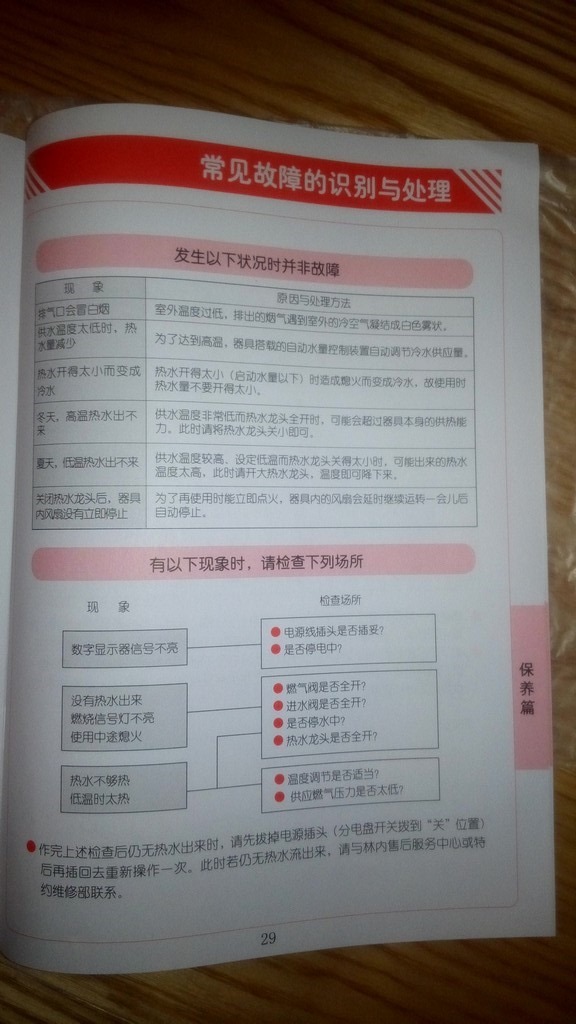

常见故障的识别与处理

IMG_20141021_164216

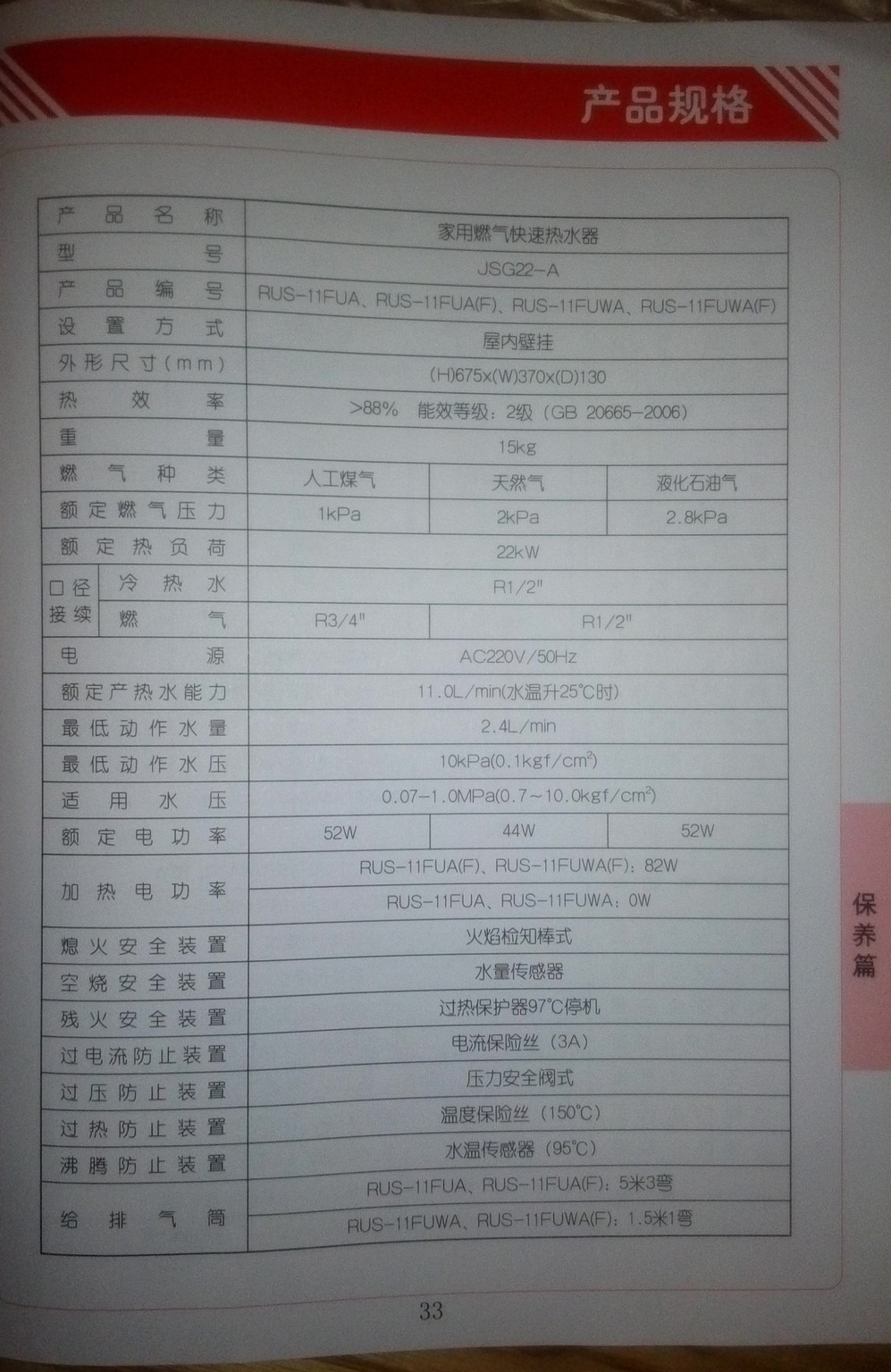

产品规格

IMG_20141021_164245



产品名称家用燃气快速热水器
型号JSG22-A
产品编号RUS-11FUA
RUS-11FUA(F)
RUS-11FUWA
RUS-11FUWA(F)
设置方式屋内壁挂
外形尺寸(mm)(H)675x(W)370x(D)130
热效率>88% 能效等级 2级 (GB 20665-2006)
重量15kg
燃气种类人工煤气     天然气       液化石油气
额定燃气压力1kPa           2kPa          2.8kPa
额定热负荷22kW
口径接续:冷热水R1/2’’    R1/2’’   R1/2’’
口径接续:燃气R3/4’’    R1/2’’   R1/2’’
电源AC220V/50Hz
额定产热水能力11.0L/min(水温升25℃时)
最低动作水量2.4L/min
最低动作水压10kPa(0.1kgf/cm2)
适用水压0.07-1.0MPa(0.7~10.0kgf/cm2
额定电功率52W           44W                  52W
加热电功率RUS-11FUA(F),RUS-11FUWA(F):82W
加热电功率RUS-11FUA,RUS-11FUWA:0W
熄火安全装置火焰检知棒式
空烧安全装置水量传感器
残火安全装置过热保护器97℃停机
过电流防止装置电流保险丝(3A)
过压防止装置压力安全阀式
过热防止装置温度保险丝(150℃)
沸腾防止装置水温传感器(95℃)
给排气筒RUS-11FUA,RUS-11FUA(F):5米3弯
给排气筒RUS-11FUWA,RUS-11FUWA(F):1.5米1弯

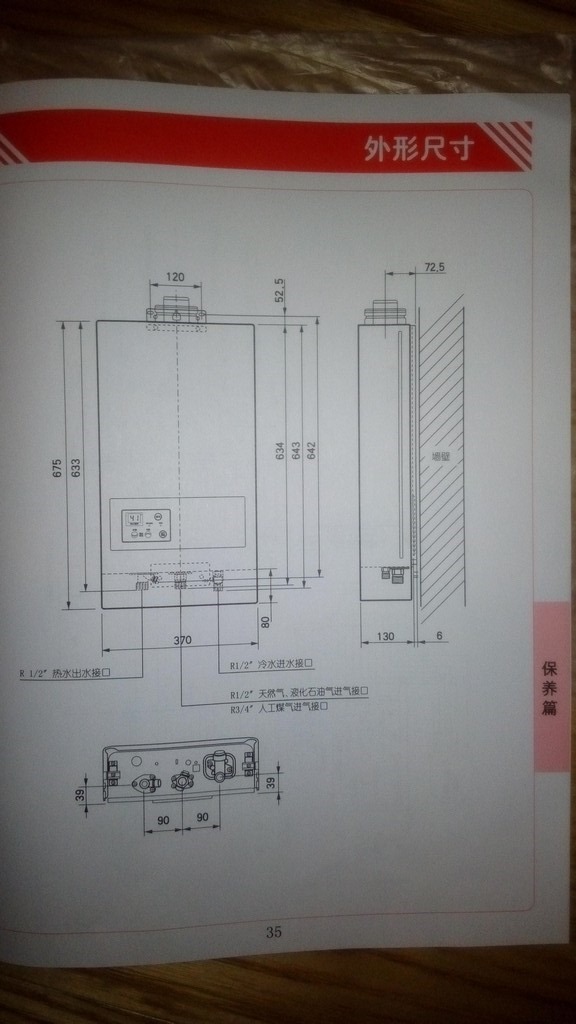

外形尺寸

IMG_20141021_164319

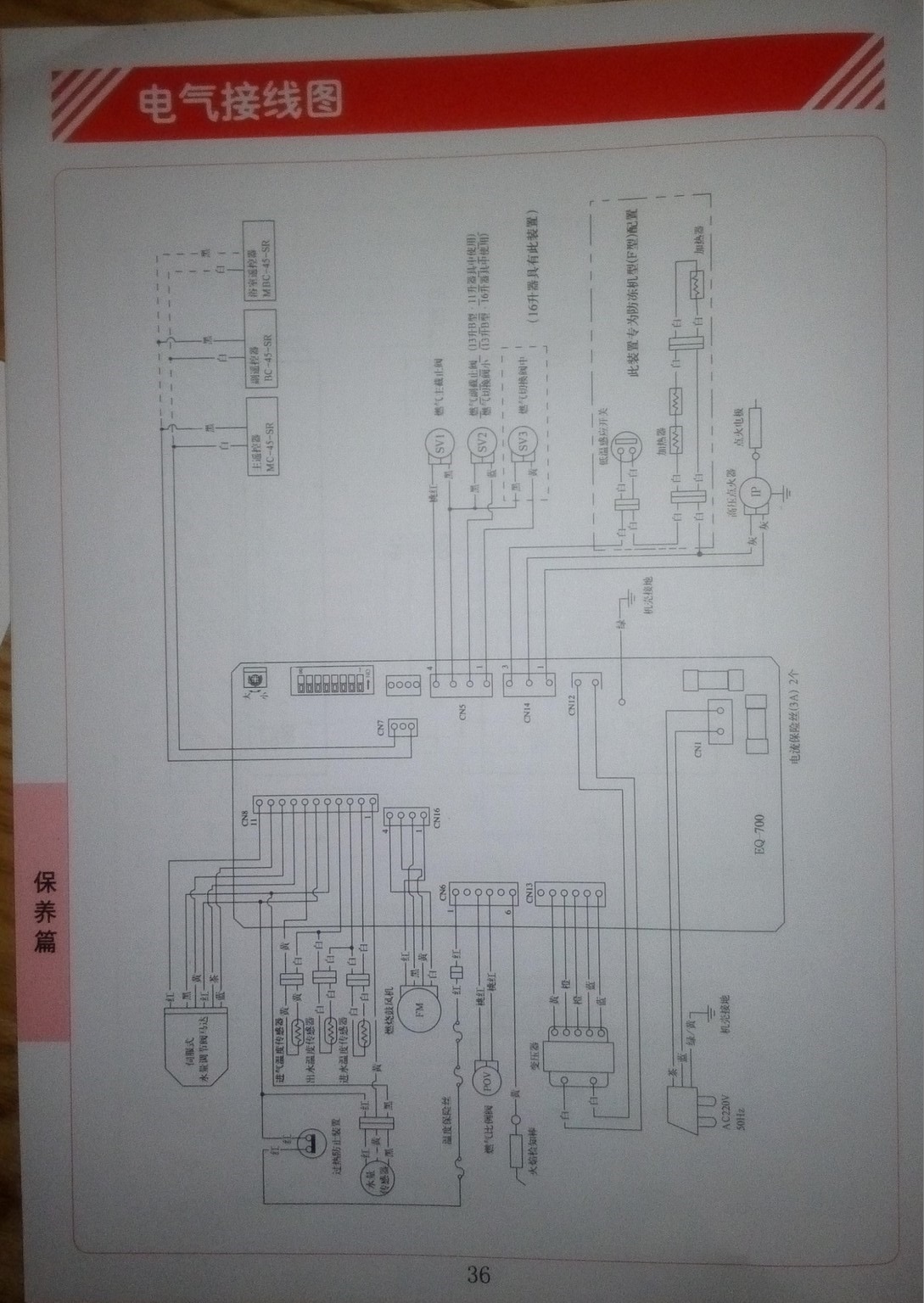

电气接线图

IMG_20141021_164333

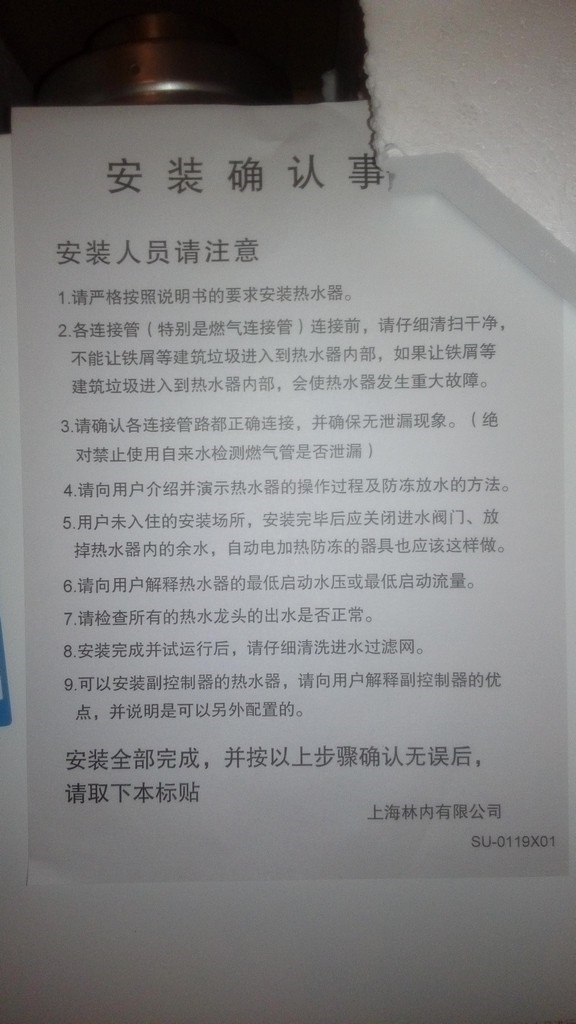

安装确认事项

IMG_20141021_164424

SU-0119X01

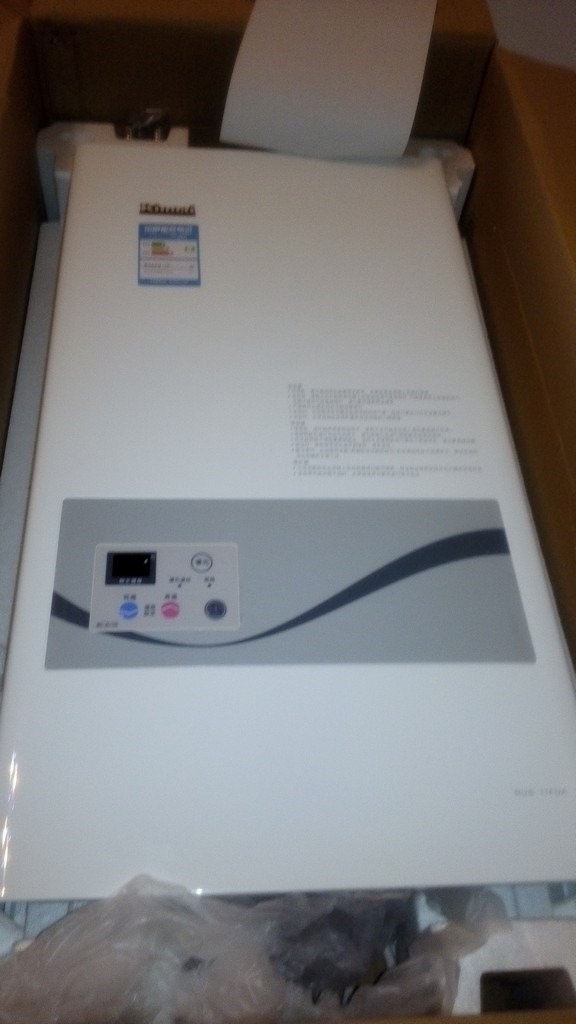

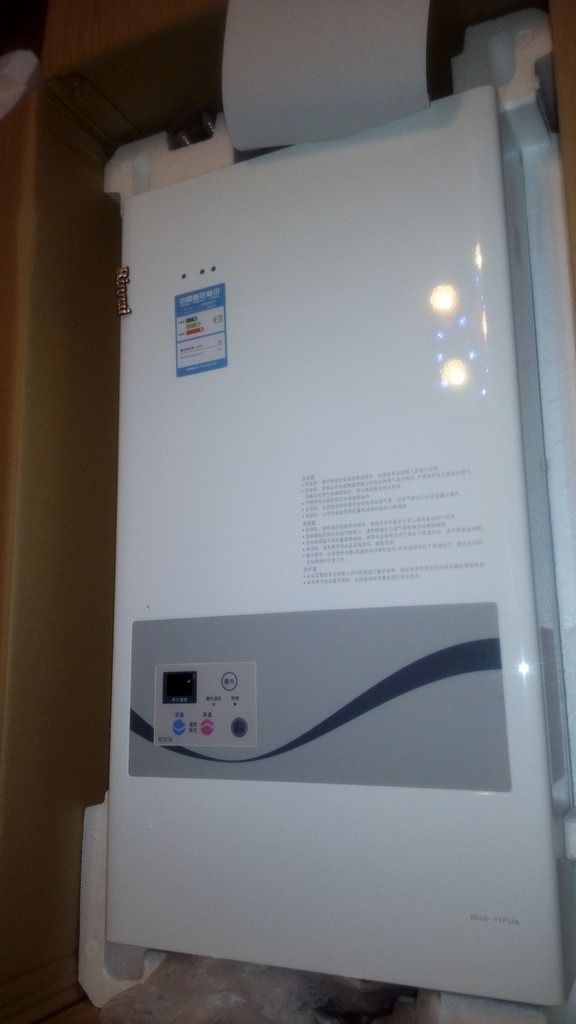

热水器

IMG_20141021_164514

其中可以看到,那个Rinnai的牌子,还掉了。。。

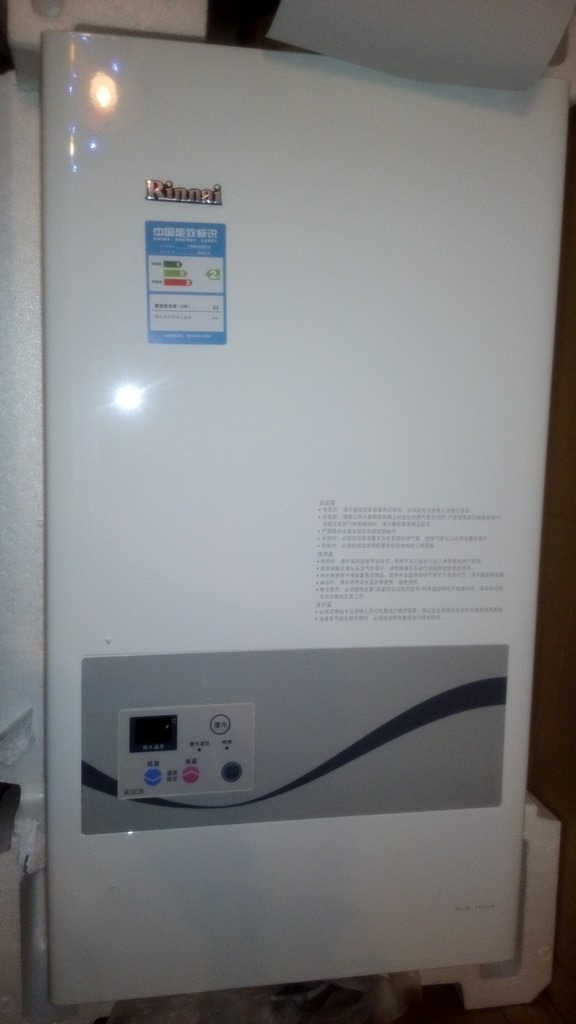

手动按上去后:

IMG_20141021_164550



IMG_20141021_164559

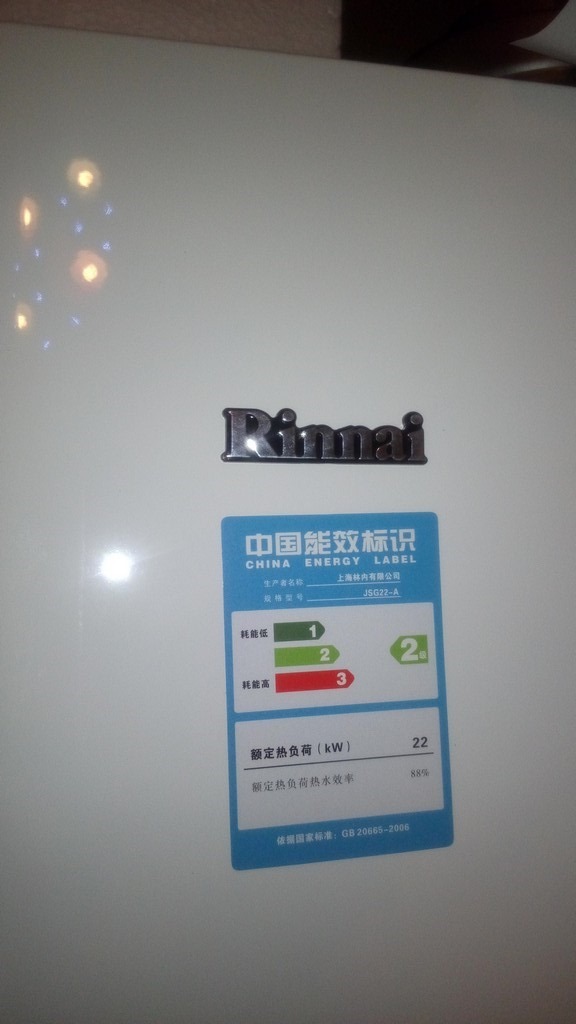

Rinnai

能耗:2级

额定热负荷:22kW

额定热负荷热水效率:88%

依据国家标准:Gb 20665-2006

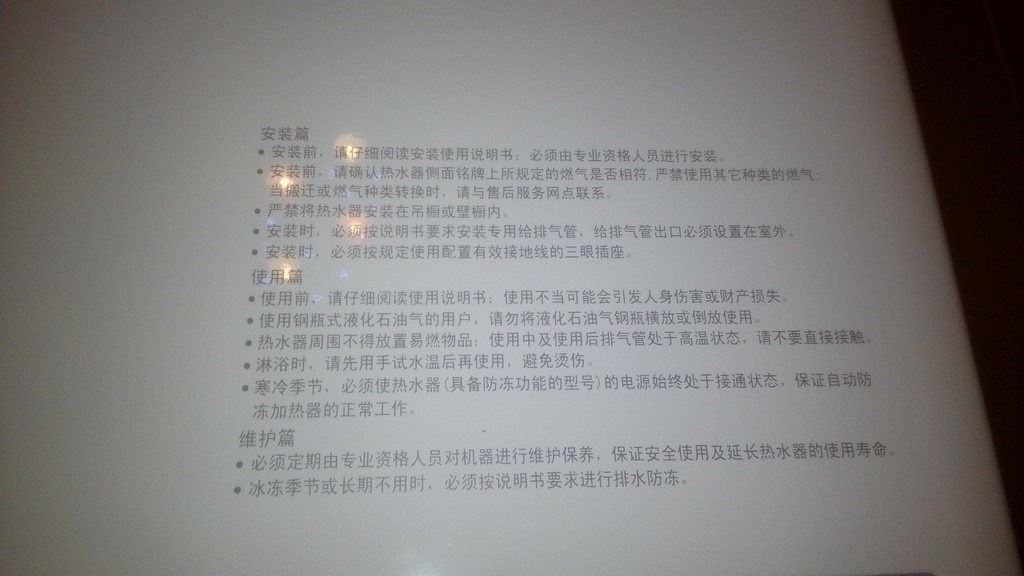

IMG_20141021_164604



IMG_20141021_164628

IMG_20141021_164633

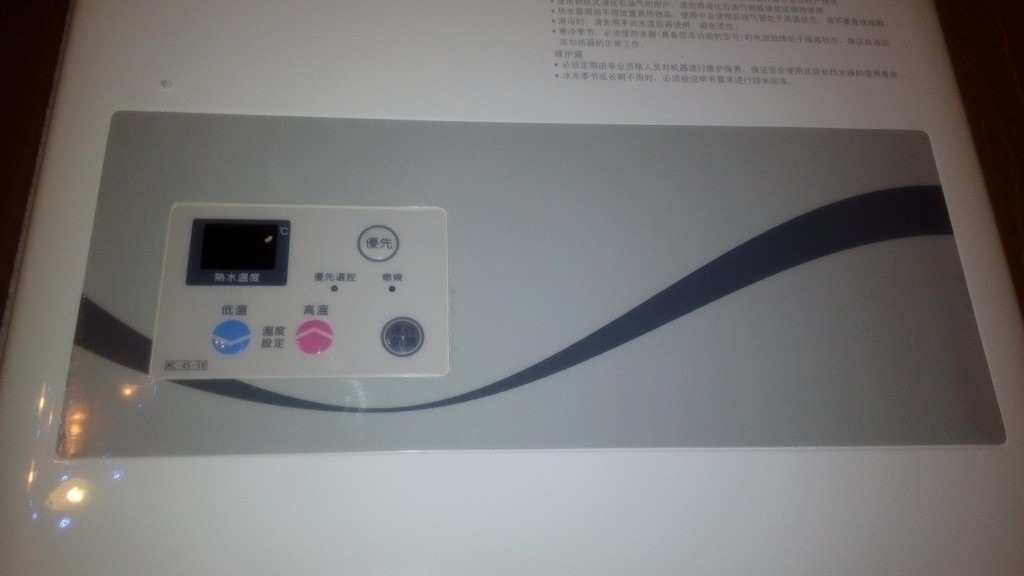

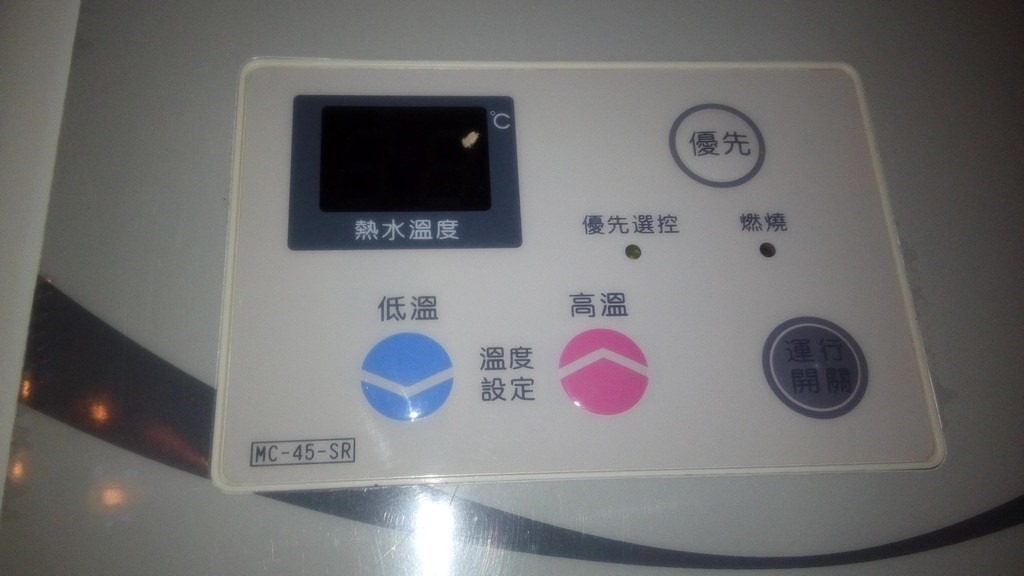

热水温度 显示器

优先按钮

优先选控



燃烧

温度设定:低温 高温

运行开关



MC-45-SR



IMG_20141021_164704

接口:

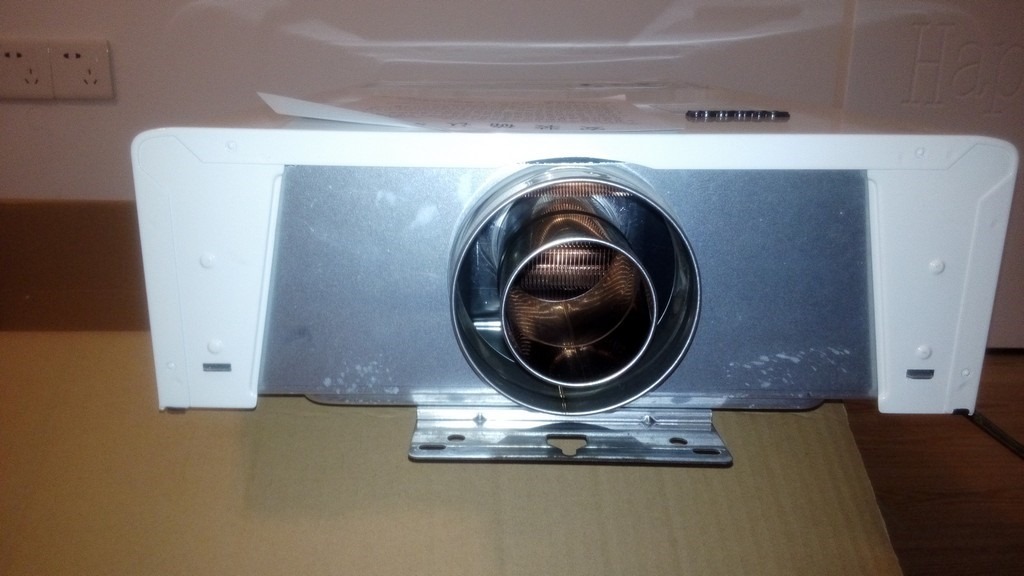

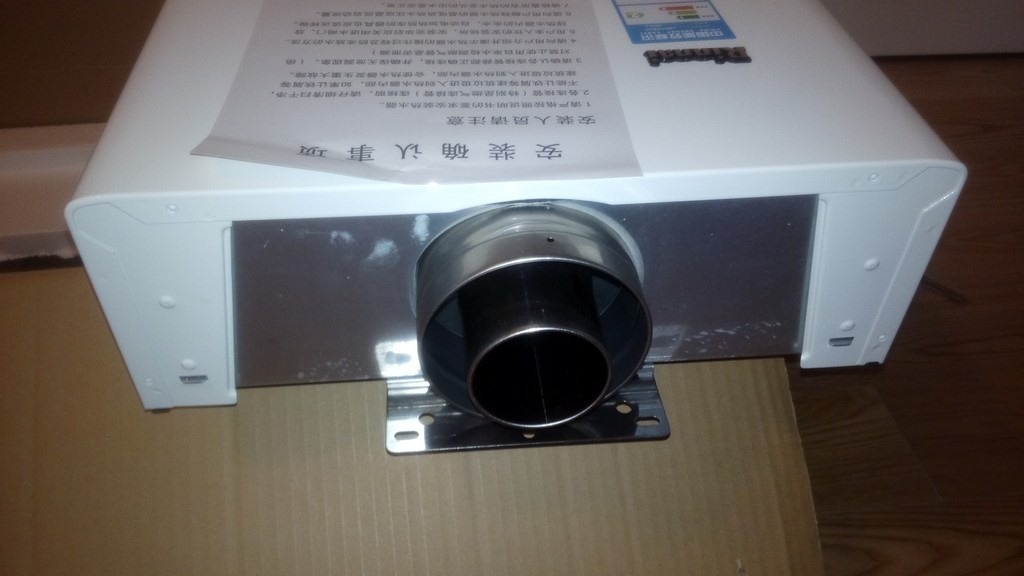

顶部的,给排气管:

内管是排(热的,废)气

外管是进(冷的,空)气

IMG_20141021_164737

IMG_20141021_164745



IMG_20141021_164814

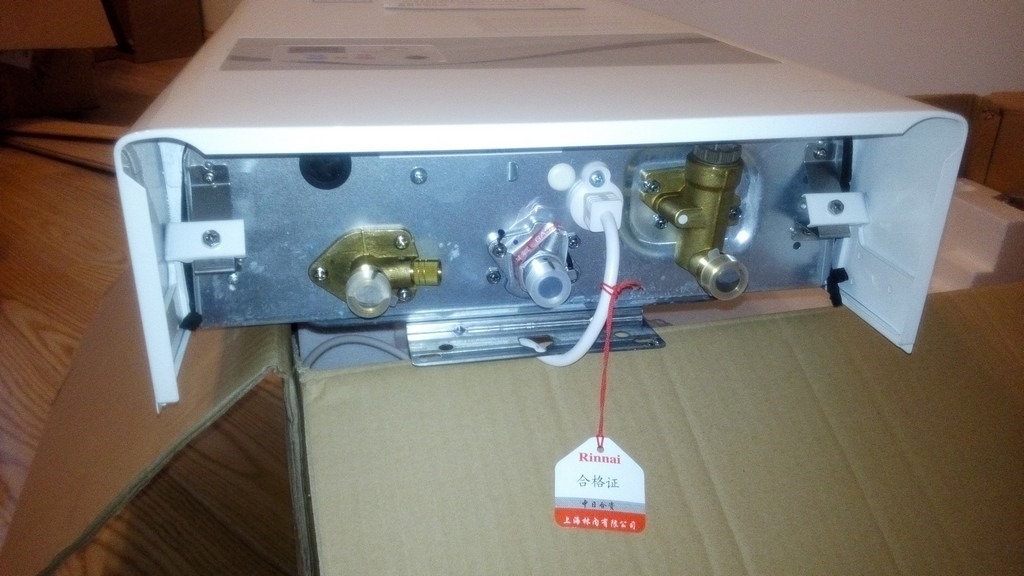

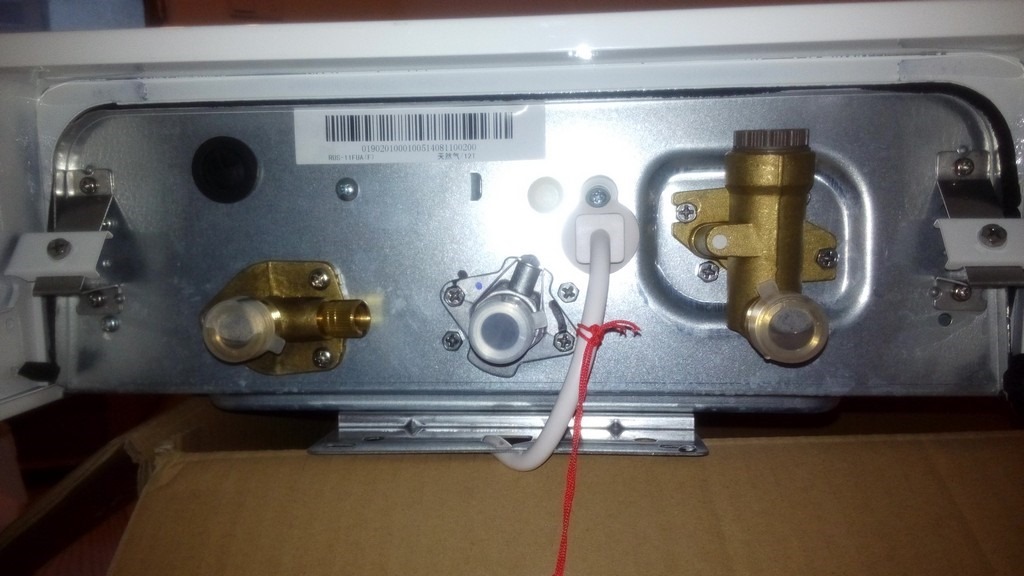

电源,冷水,热水,进口管,中间是燃气接口。

IMG_20141021_164848

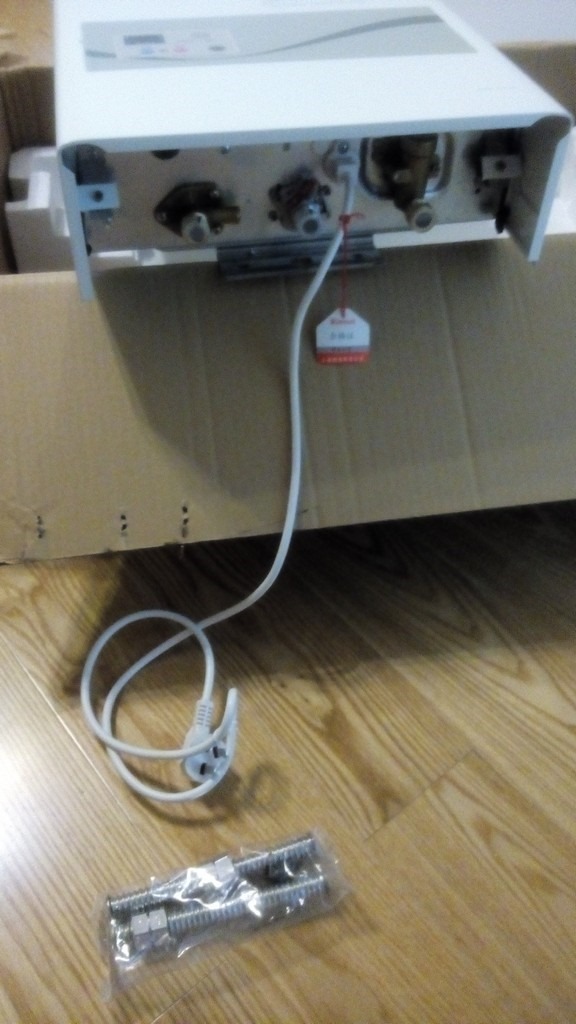

RUS-11FUA(F)

天然气:12T

IMG_20141021_165350
