【记录】20141025装修第95天:安装燃气报警器+联动燃气切断阀

在:

【记录】20141025装修第95天:安装衣柜移门+安装燃气报警器和联动阀+收燃气警器报鉴定材料+安装榻榻米和电视柜格子

期间,来了

大连建工机电安装工程有限公司(苏州项目部)

的另外一位师傅来给我安装燃气报警器。

其实本来是约好了,让刘皓过来的,但是其有事情,所以就派了另外一位过来安装。

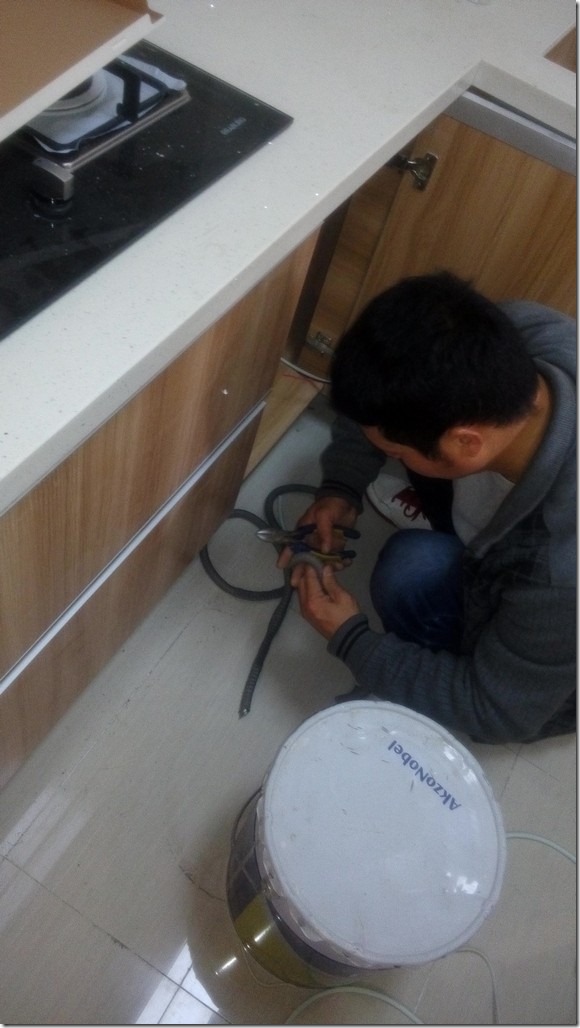

安装燃气报警器过程

IMG_20141025_094048

期间是需要,将之前已安装好的

联动紧急切断阀

燃气报警器

接起来,所以需要电源线,是用上面那种黑色的,外部是塑料,内不是钢的管子,穿线连接的。



IMG_20141025_094056

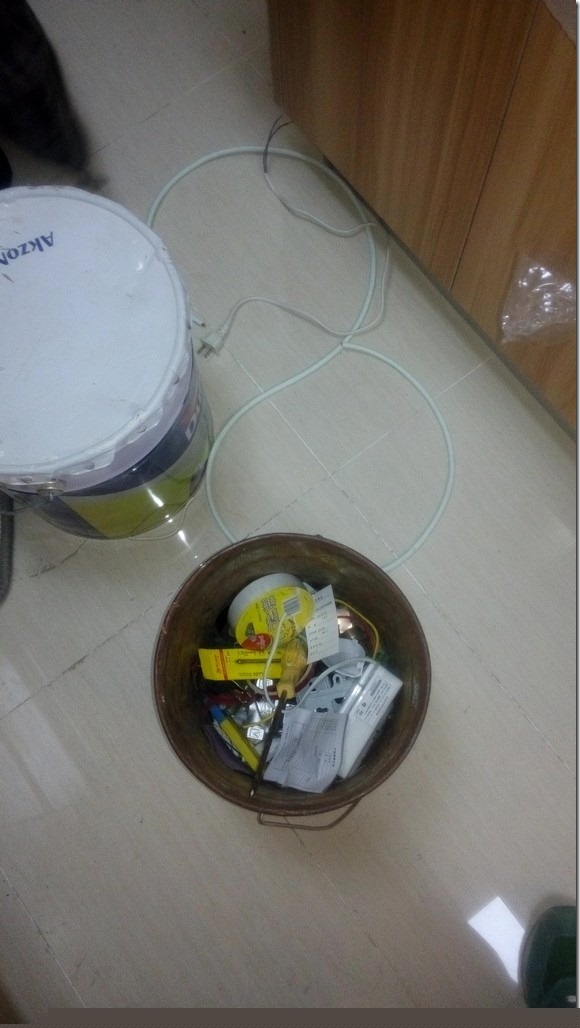

期间需要很多东西,包括电线。



要把之前的吊顶,拆掉一些,以便安装:

IMG_20141025_094104

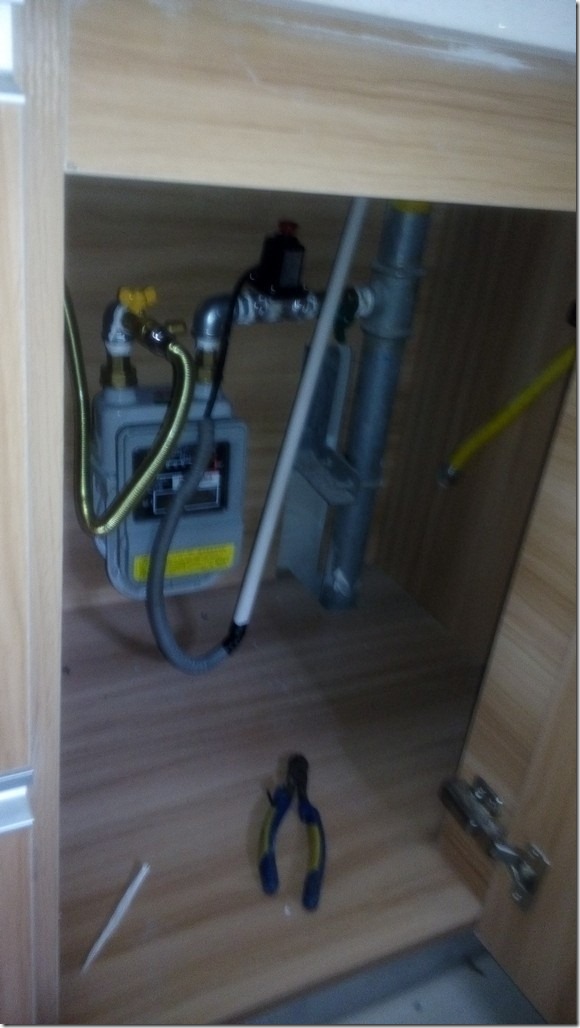

把紧急切断阀的电源线,接上,然后通过管道,连接想通到燃气报警器上:

IMG_20141025_094415



前面一段,是用的这种管子:

IMG_20141025_094505

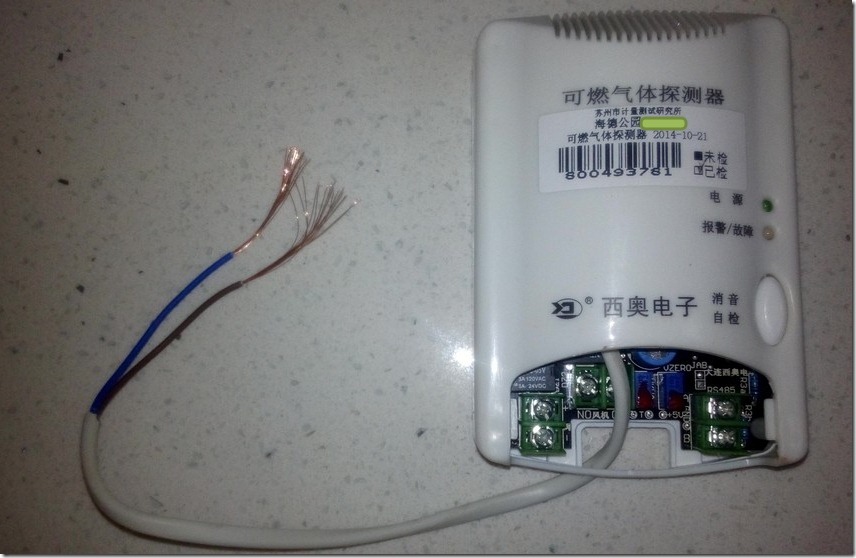

燃气报警器是这样的:

IMG_20141025_094854

其中可以看到,上面还贴了个标示,

标示是苏州计量所,已经对于该燃气报警器检测过了,而且是专门针对我家的。

可燃气体探测器 2014-10-21是检测的日期

燃气报警器是大连西奥电子的

内部有风机驱动功能:当检测到气体泄漏,声光报警的同时,还可以驱动排风扇转动,以便把室内空气排到室外。

当然,同时本身也带有,在报警同时,驱动紧急切断阀,去关闭燃气管路的功能。

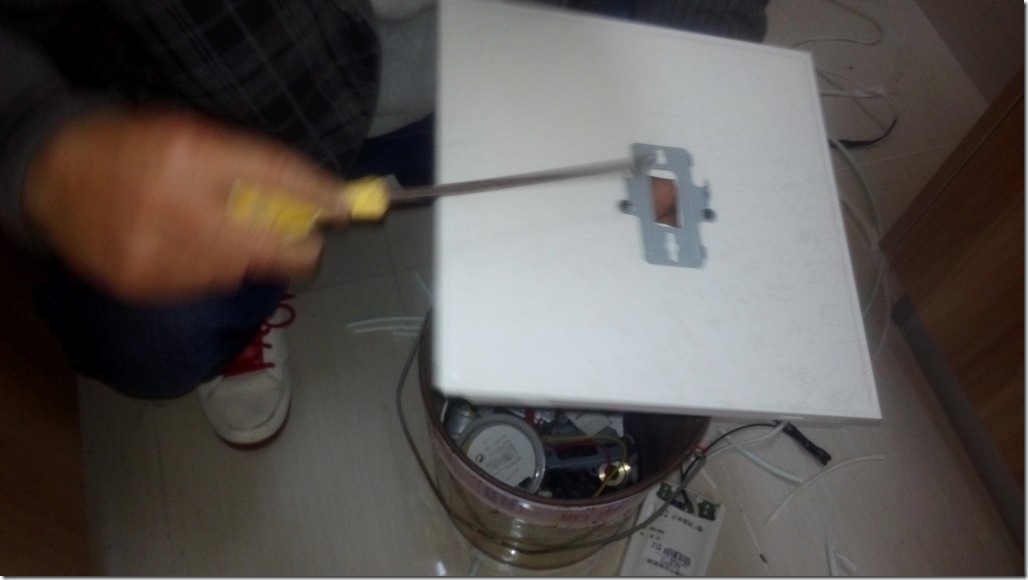

然后把其中一个吊顶的铝板,开槽,装上用于固定报警器的铁片:

IMG_20141025_095449

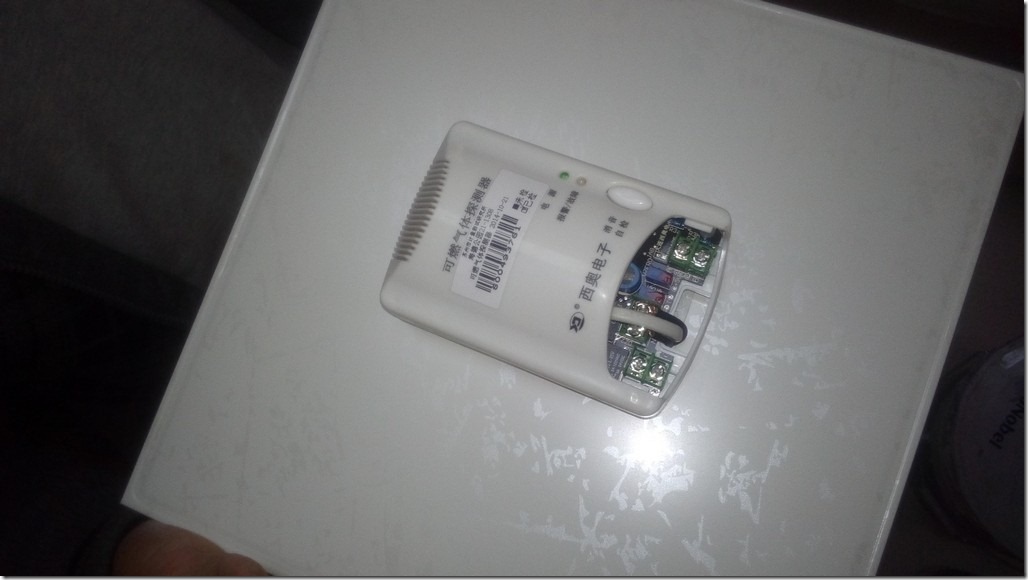

然后就可以把报警器扣上了:

IMG_20141025_095546

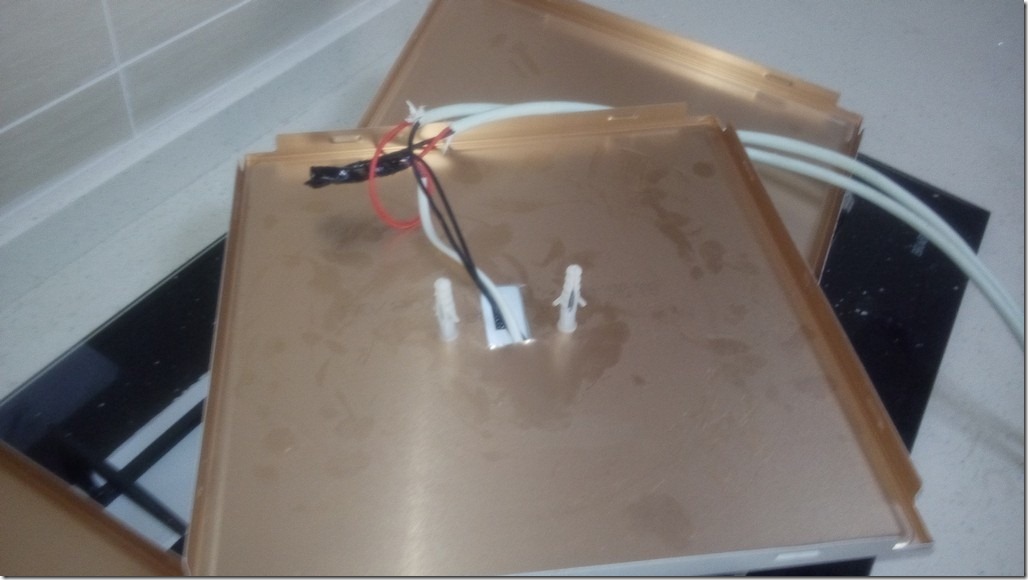

背部是电源线:

IMG_20141025_095600

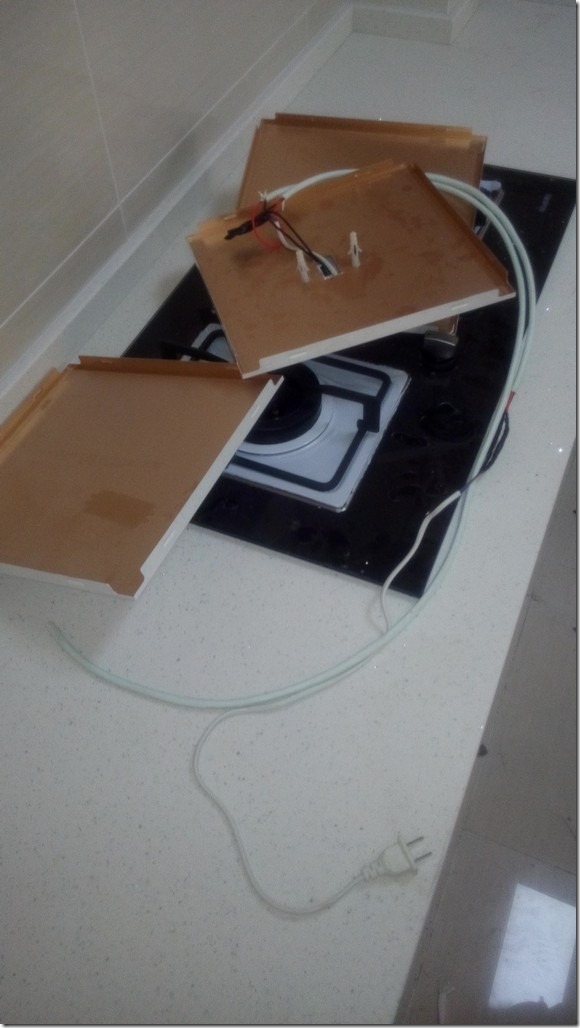

IMG_20141025_095622



而对于燃气报警器的电源插座,是2孔的,正好可以查到,之前给抽油烟机预留的5孔插座上面的那个2孔(余下的3孔插座给抽油烟机用)



然后就可以把吊顶盖板安装回去:

IMG_20141025_095924



然后去测试是否正常工作:

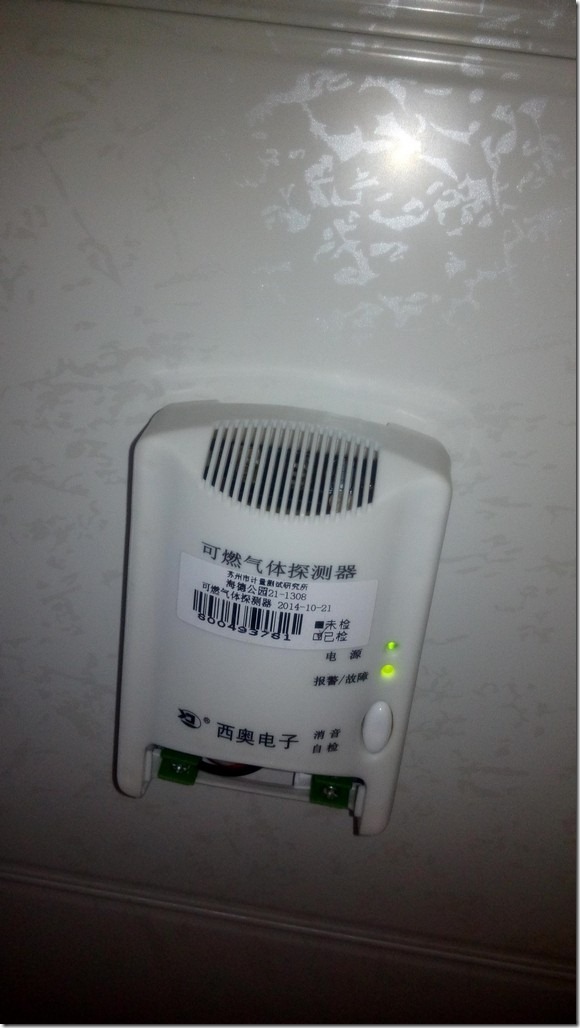

长按消音自检那个按钮后,稍等8秒左右,就可以看到报警的灯亮了:

IMG_20141025_100355

同时有滴滴的报警声音,并且会切断联动阀,而把燃气管路关闭,同时也会驱动排风扇工作。

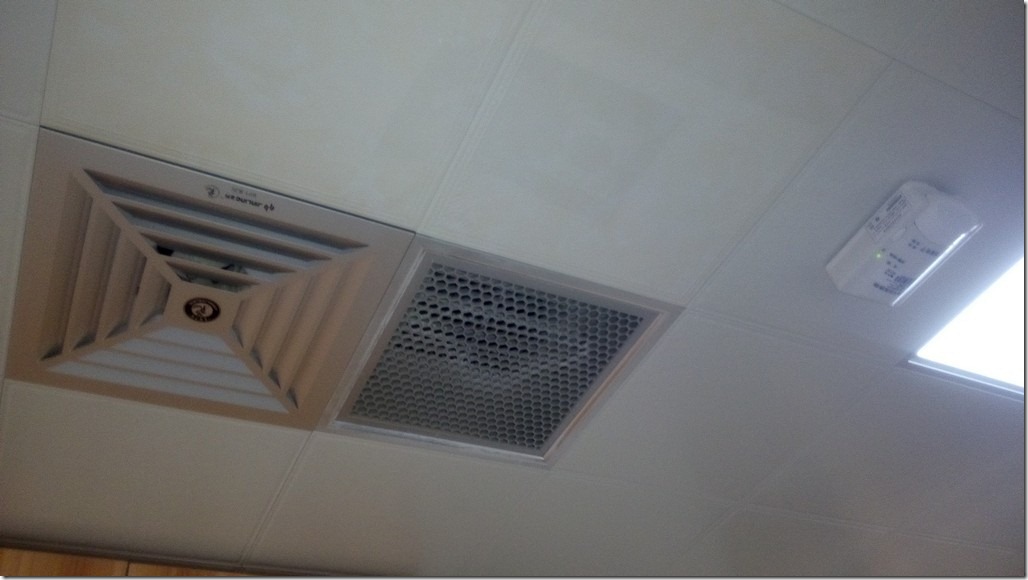

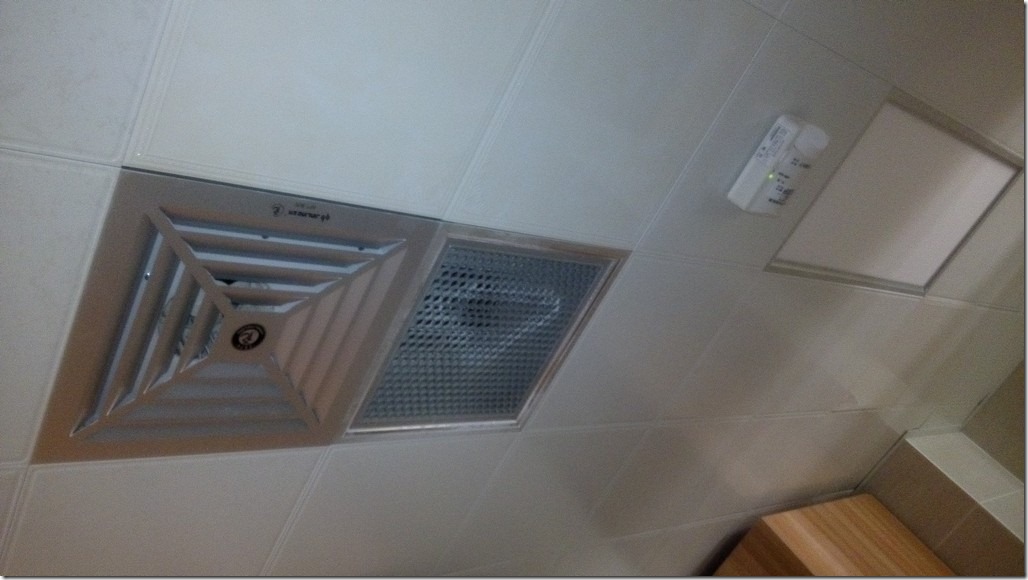

安装好之后的燃气报警器



IMG_20141025_101203



IMG_20141025_101248

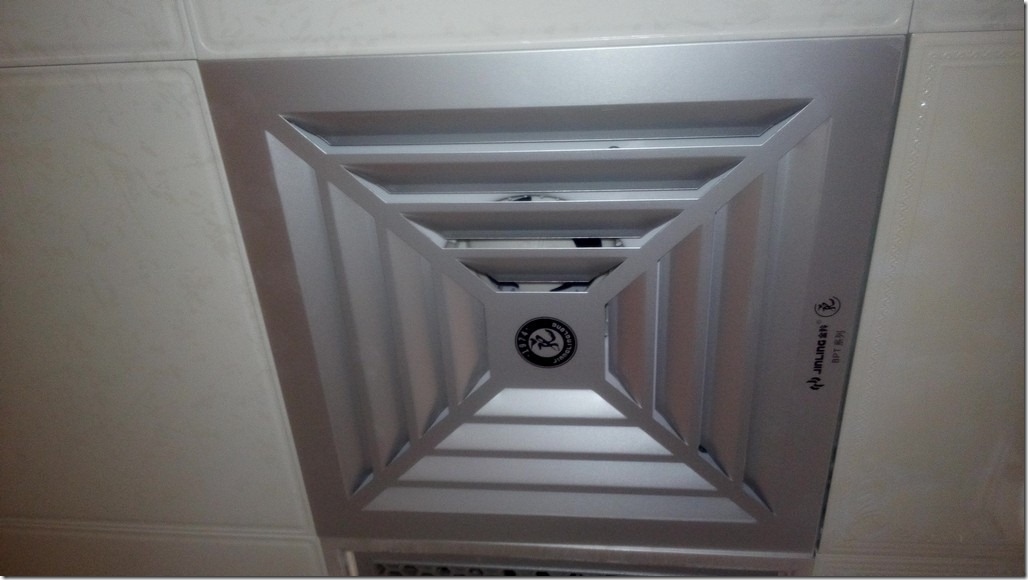

这个是我的排风扇:金玲 BPT系列

IMG_20141025_101513



安装好之后的联动阀==紧急切断阀

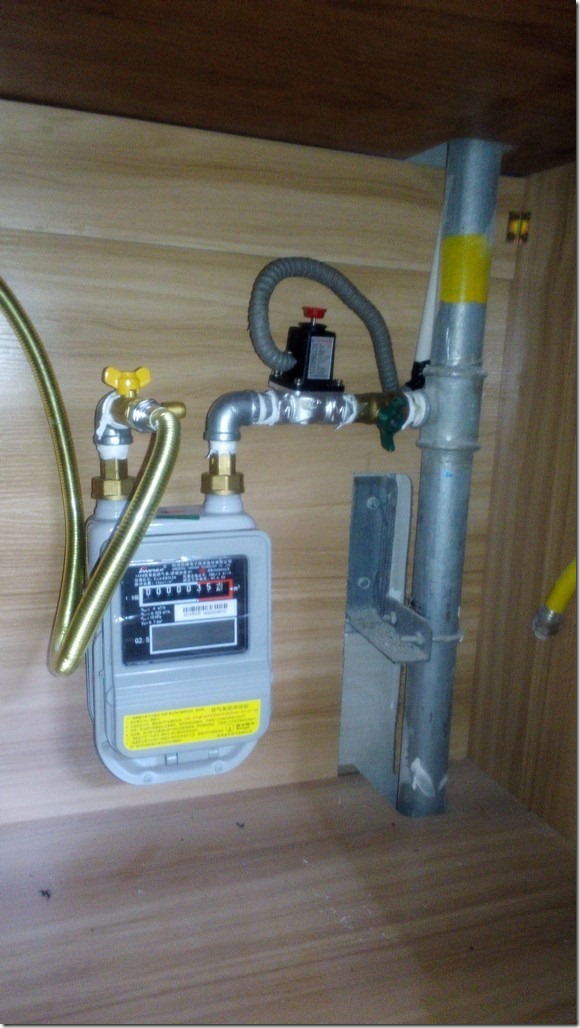

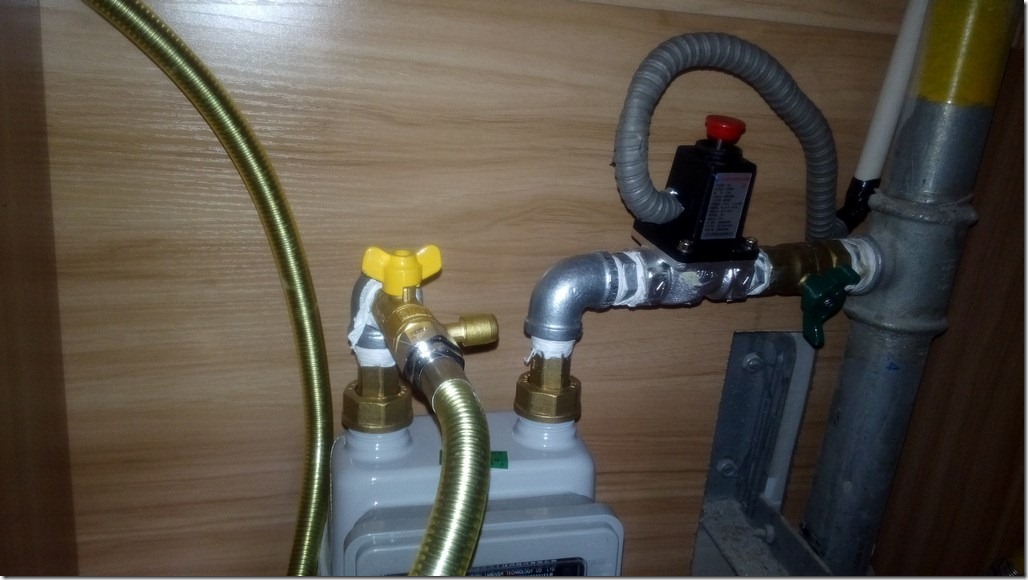

而关于燃气表部位,正常时候,那个红色按钮是在上面的,表示燃气管道是通的,是有燃气可用的:

IMG_20141025_101315

IMG_20141025_101327

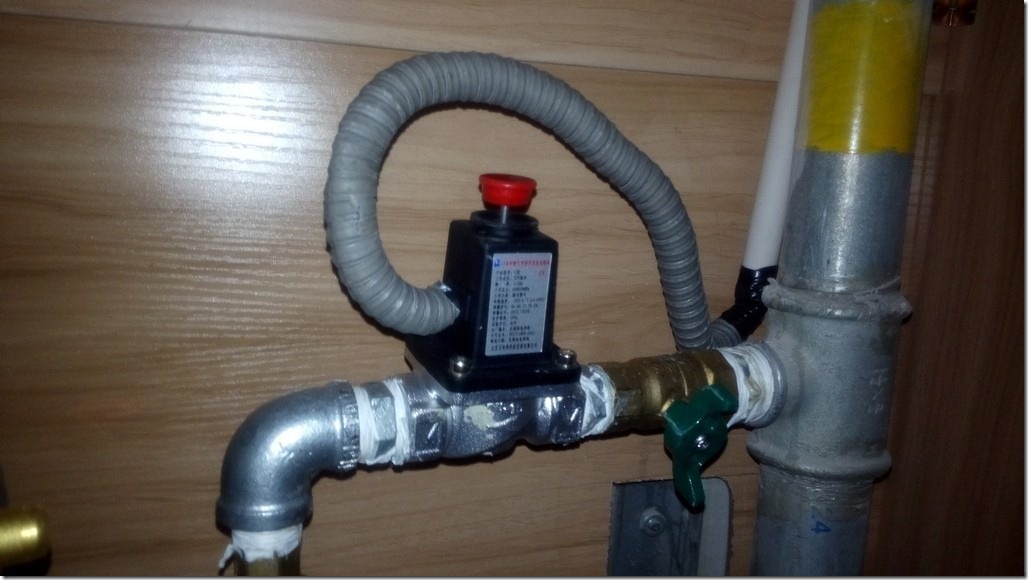

IMG_20141025_101350

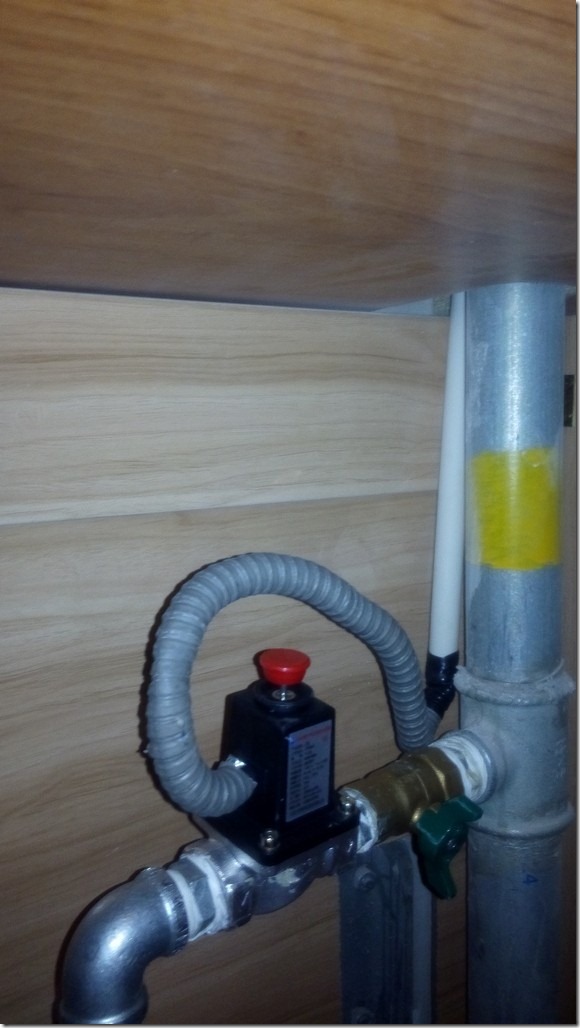

IMG_20141025_101414



此时测试的结果,也是正常的,即联动阀开启,按钮被按下了:

IMG_20141025_101504



表示燃气被切断关闭了:

包括燃气灶,也都不会有燃气了

因为管路是在入户的燃气管道之后,燃气表之前,安装的那个联动阀==紧急切断阀



注意:

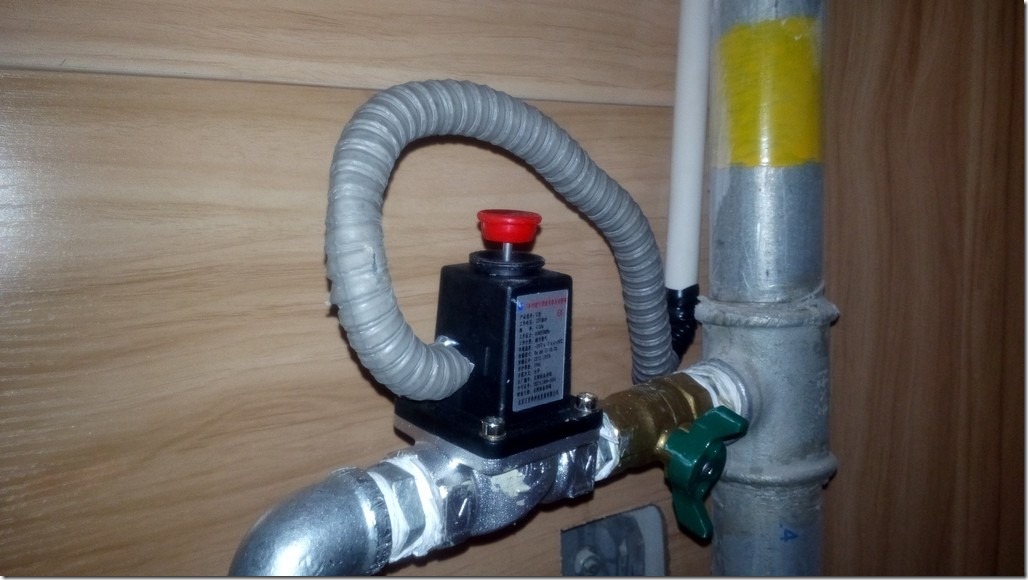

在测试完毕后,需要手动把红色按钮拔起来:

IMG_20141025_101559

否则会一直处于关闭燃气的状态,就一直没有燃气用了。

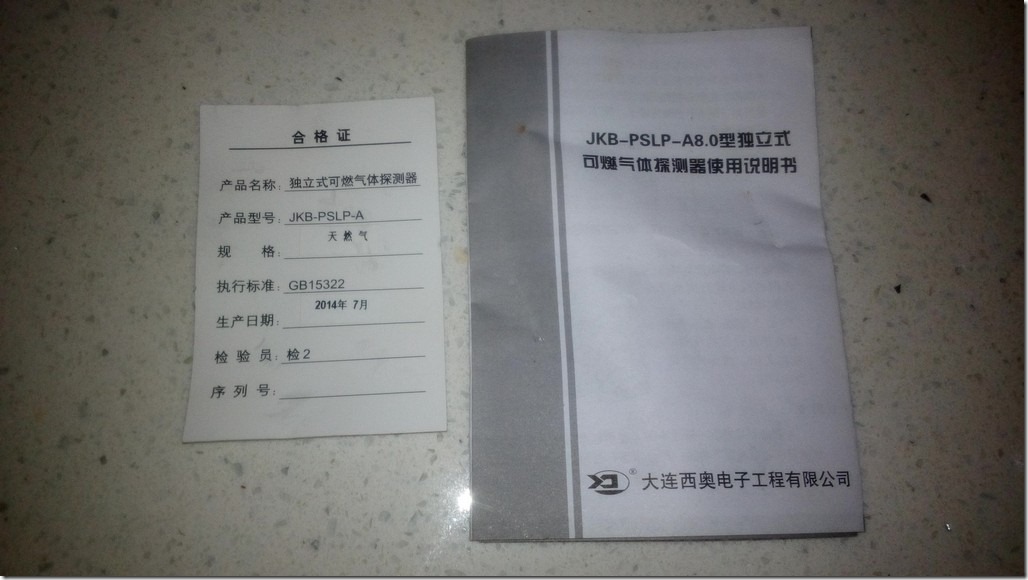

燃气报警器说明书

IMG_20141025_103212

产品名称:独立式可燃气体探测器

产品型号:JKB-PSLP-A

规格:天然气

执行标准:GB15322

生产日期:2014年7月



IMG_20141025_103221

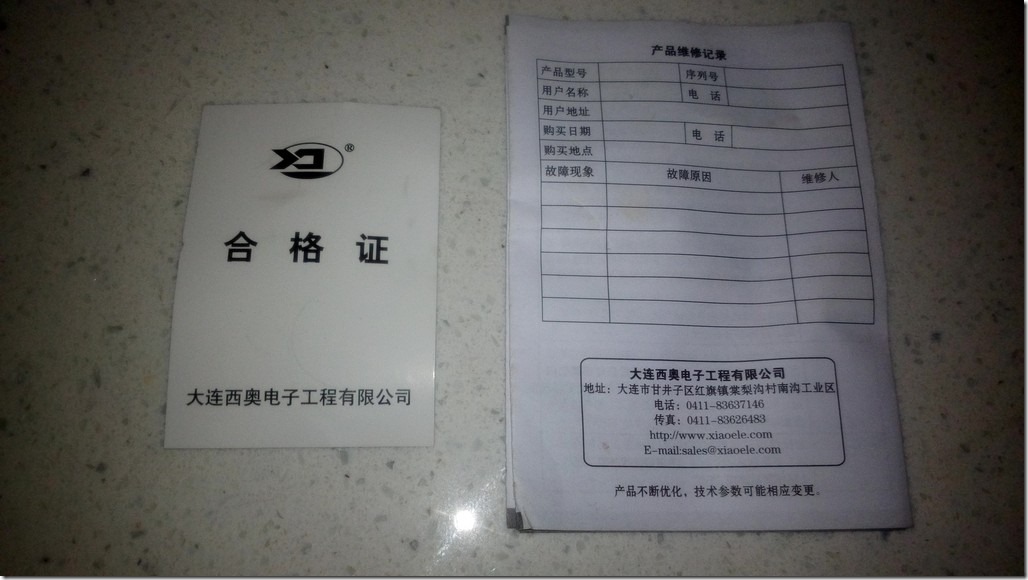

大连西奥电子工程有限公司

地址:大连市甘井子区红旗镇棠梨沟村南沟工业区

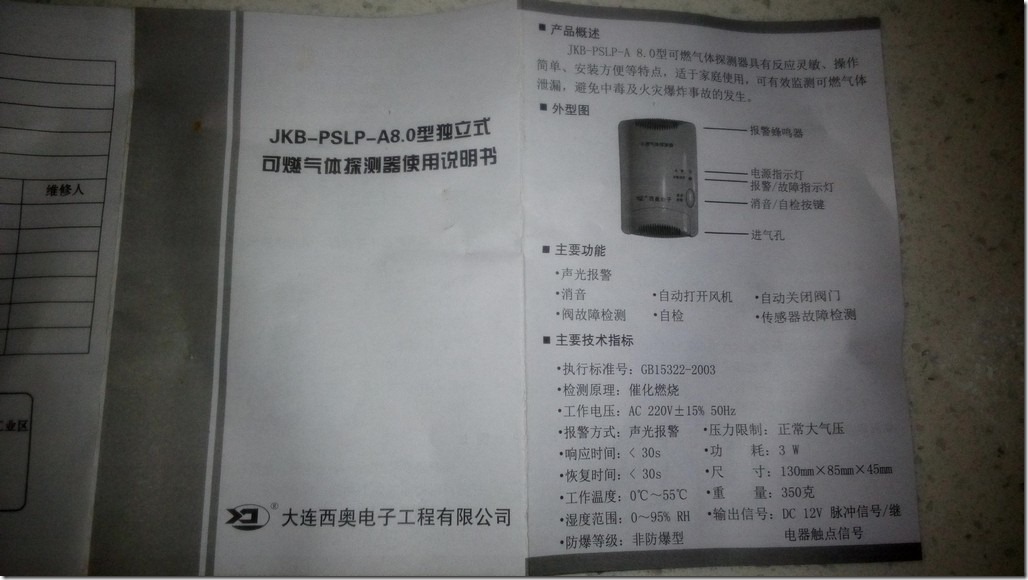

IMG_20141025_103237

JKB-PSLP-A 8.0型独立式可燃气体探测器使用说明书

产品概述:

JKB-PSLP-A 8.0型可燃气体探测器具有反应灵敏,操作简单、方便安装等特点,始于家庭使用,可有效监测可燃气体泄漏,避免中毒及火灾爆炸事故的发生。

主要功能:

  • 声光报警
  • 消音
  • 阀故障检测
  • 自动打开风机
  • 自检
  • 自动关闭阀门
  • 传感器故障检测

主要技术指标:

  • 执行标准号:GB15322-2003
  • 检测原理:催化燃烧
  • 工作电压:AC 220V±15% 50Hz
  • 报警方式:声光报警 压力限制:正常大气压
  • 响应时间:<30s 功耗:3W
  • 恢复时间:<30s 尺寸:130mm×85mm×45mm
  • 工作温度:0℃~55℃ 重量:350克
  • 温度范围:0~95℃ 输出信号:DC 12V 脉冲信号/继电器出点信号
  • 防爆等级:非防爆型

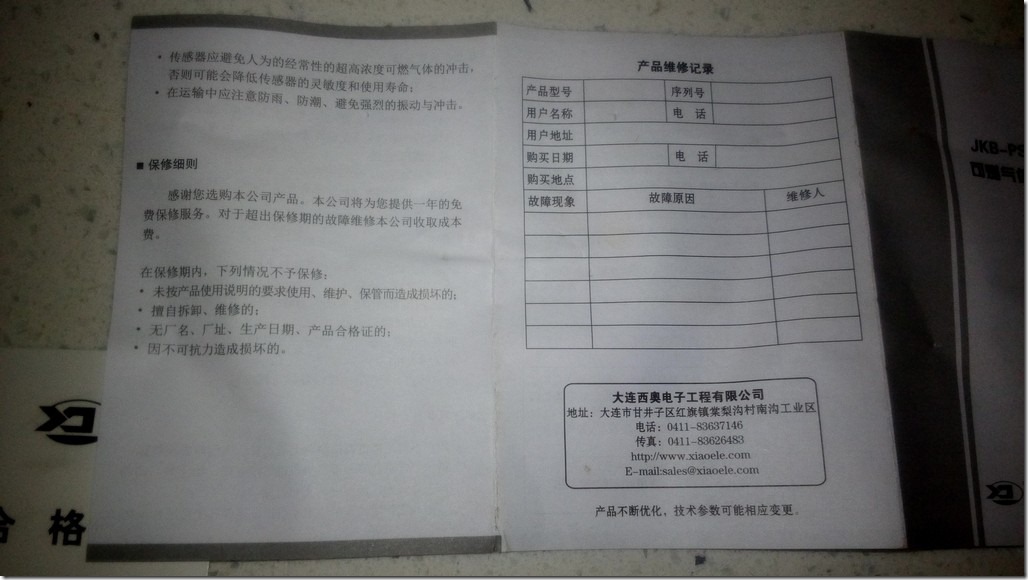

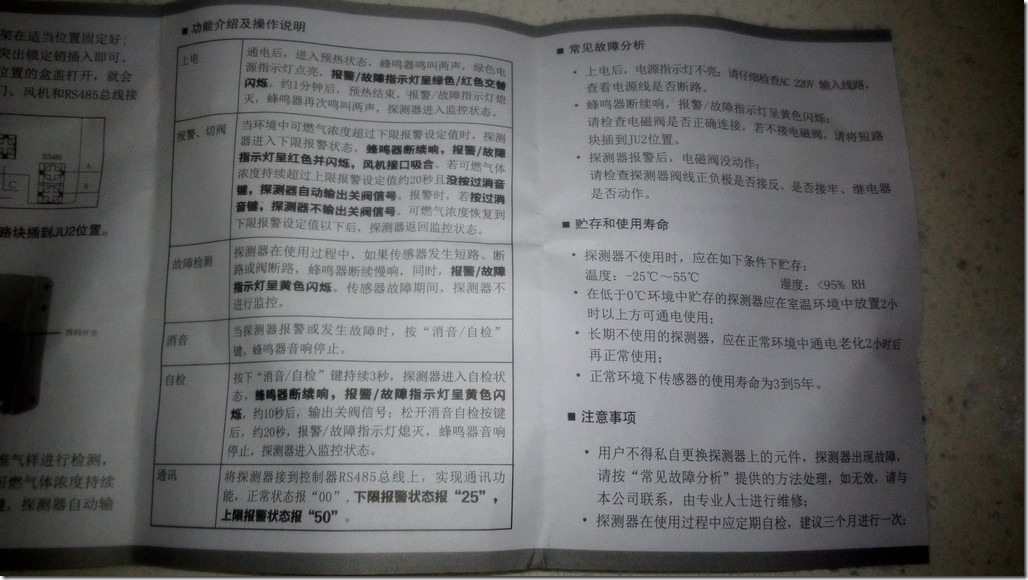

IMG_20141025_103316

IMG_20141025_103331
