【整理】总线耦合器Bus Coupler

之前已经整理了:

【整理】总线端子模块

【整理】总线端子盒

现在继续整理,总线耦合器。



什么是总线耦合器

总线耦合器==Bus Coupler

现场总线与总线端子模块之间的接口。

用于扩展出总线,连接总线端子模块,上面带了各种I/O点,外接各种模块和设备。



总线耦合器可连接各种总线系统:

【整理】工业自动化领域各种总线+协议+规范+接口

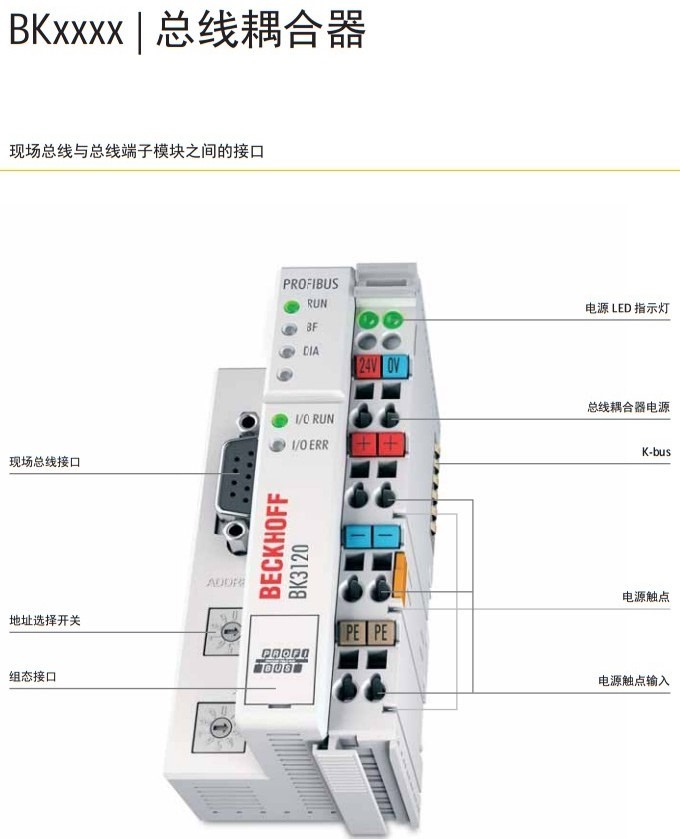

总线耦合器长什么样

beckhoff bus coupler example



总线耦合器中输入输入节点的颜色的含义

PLC领域中,常会看到很多总线耦合器,其中上面会有各种颜色的插孔。

对于不同颜色,按理来说是表示不同含义的。

但是目前为止,还没有完全确定其含义。

后来看到WAGO产品目录中有介绍颜色规则,不知道是否是通用的。

记录于此,供参考:

wago manual rules for io color



黄色:数字量输入 DI

红色:数字量输出 DO

绿色:模拟量输入 AI

蓝色:模拟量输出 AO

无色:电源模块和特殊功能模块
