【整理】总线端子模块

Industrial Automation crifan 2370浏览 0评论

之前已经整理过了:

【整理】总线耦合器Bus Coupler

和:

【整理】总线端子盒

现在继续整理相关的,总线端子模块:



什么是总线端子模块

通常,I/O 信号通过分布式接线方式传输到现场总线设备上或通过集中接线方式传输到控制器上。而从市场上采购到的来自不同制造商的现场总线设备一般都具有固定的输入/输出配置和设计,因此往往需要安装带有类似功能的一整套设备。这种昂贵的信号采集方法一方面会增加材料、安装、规划和文挡制作等方面的成本,并且在后期改造或系统扩展方面也会增加投入,此外,还会给库存管理人员以及维修人员增加不必要的工作。



后来就出现了,总线端子模块,

用于挂载到总线耦合器上,用于连接外部模块的输入输出。



总线端子模块,也被叫做:I/O模块



对应的,总线端子模块+总线耦合器,就构成了总线端子模块系统

总线端子模块系统是一种独立于现场总线的开放式I/O 系统,由电子端子排组成。电子端子排的核心是带现场总线接口的总线耦合器。



总线端子模块长啥样

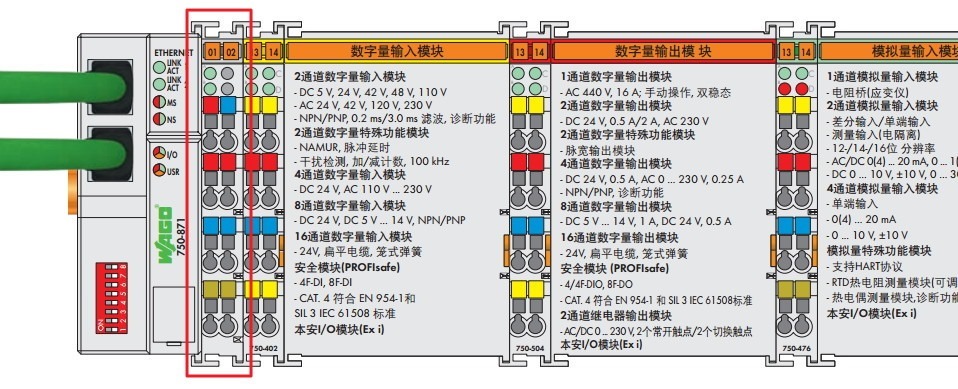

single bus terminal module show in figure

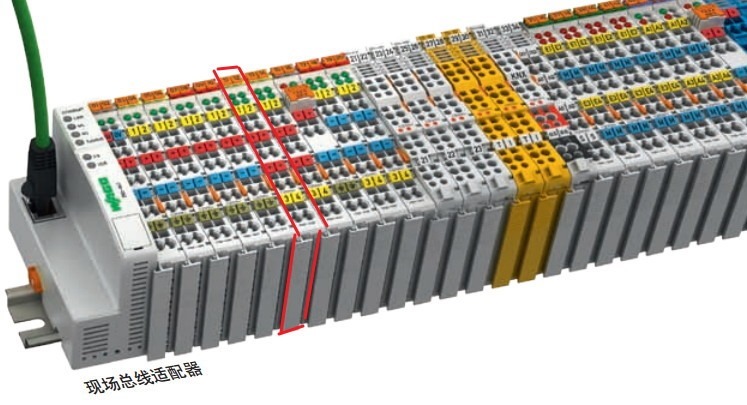

wago single io module real

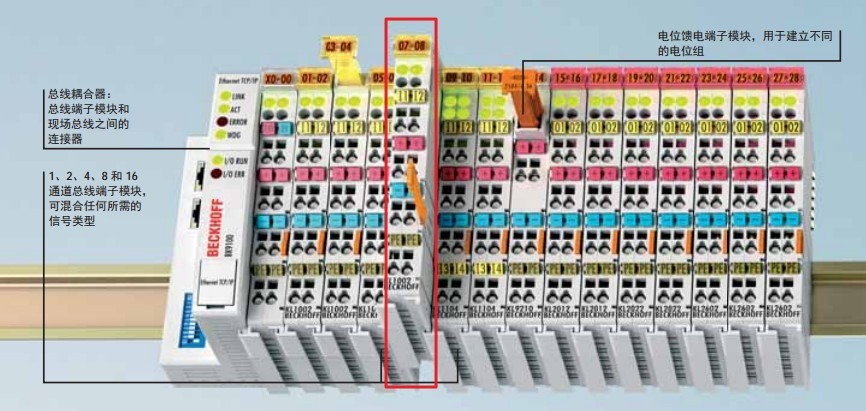

beckhoff single io module



总线端子模块特点

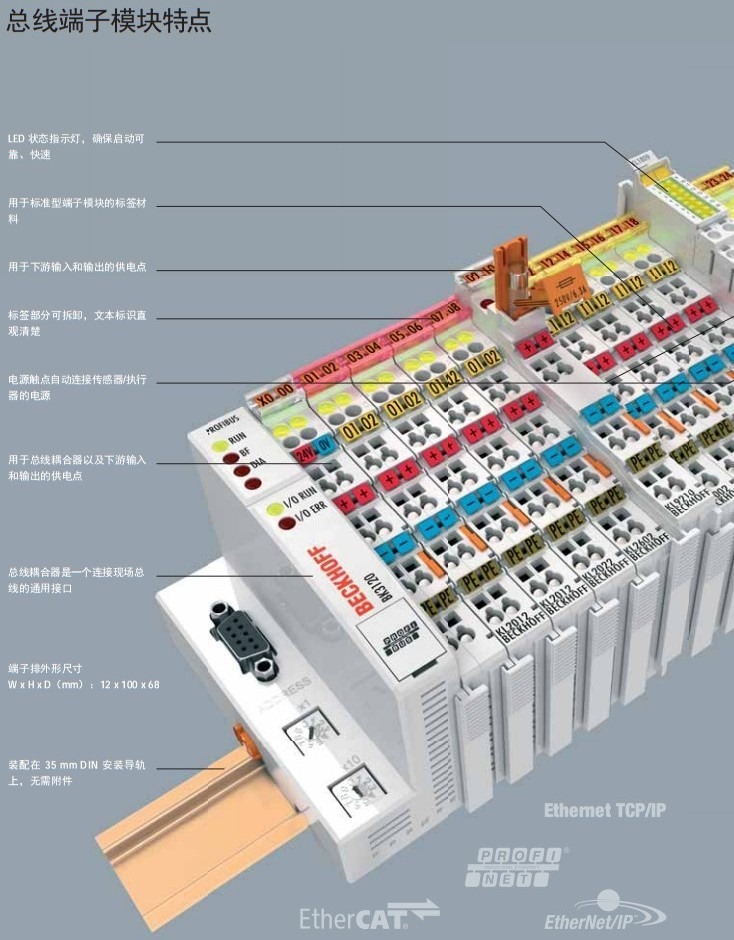

bus module features take beckhoff as example

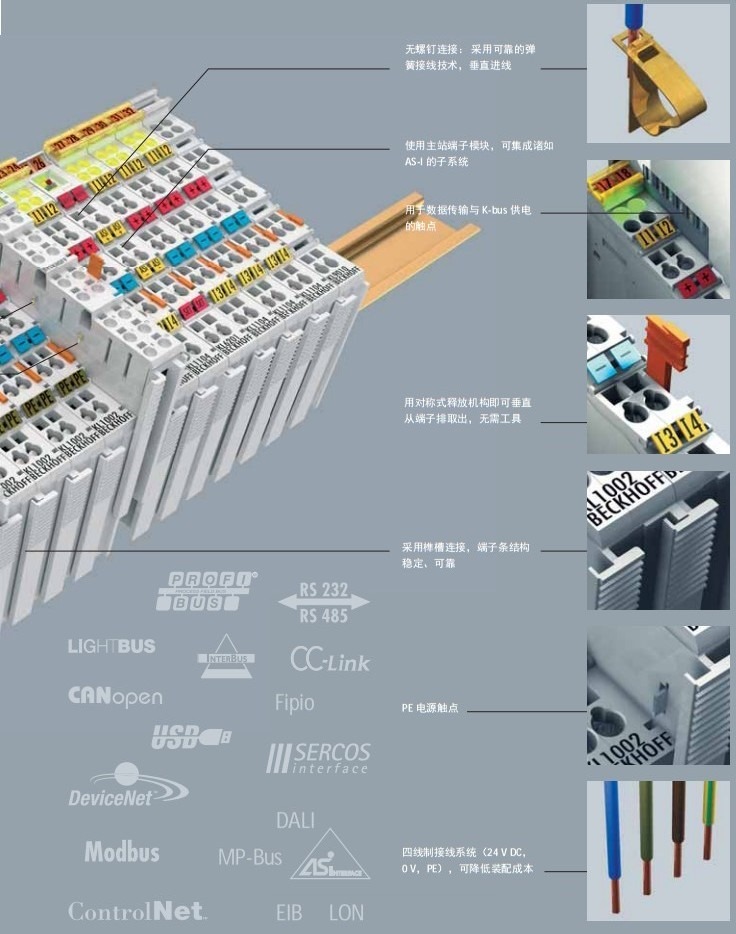

bus module features take beckhoff as example 2
