【整理】工业自动化现场总线:Lightbus

Industrial Automation crifan 3404浏览 0评论

Lightbus简介

Lightbus==高速光纤现场总线

主要用途:无干扰现场总线通讯,用于高速机械控制

Beckhoff开发的。

fieldbus lightbus logo

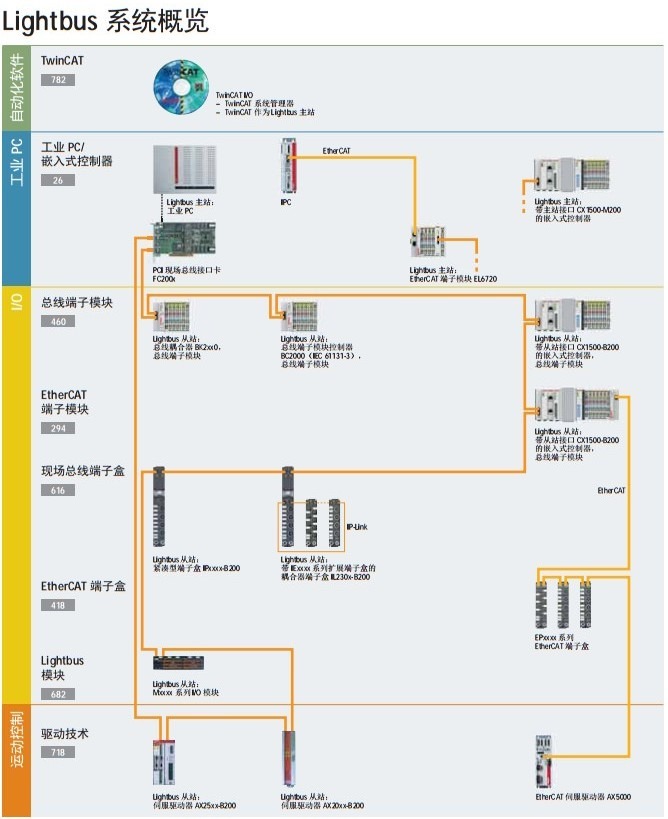

Lightbus系统概览

已Beckhoff的产品为例,来说明Lightbus的系统架构:

lightbus system preview for beckhoff

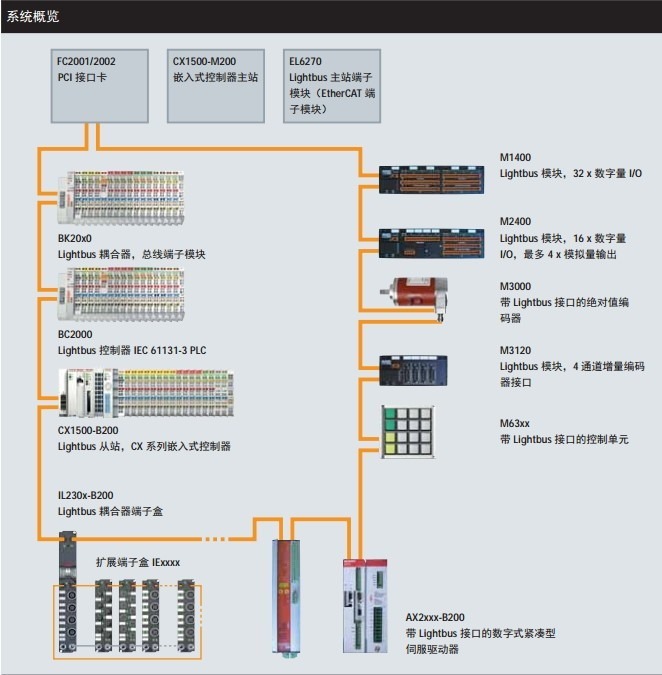

many beckhoff lightbut products



Lightbus的功能特点

简介:

  • 数据传输速率为2.5 Mbaud
  • 32 位用户信息的传输时间仅需25 μs
  • 用于读、写、地址初始化、组态和在线测试的智能化命令,自动执行通讯
  • 在一个环状回路内最多可连接255 个I/O 模块,I/O 点数最高可达到65280(即64 x 4 通道总线端子模块x 255)
  • 在采用HCS 光纤作介质时,每两个I/O 模块之间的传输距离最远为300 米,而采用PMMA 光纤时则为45 米

详解:

简便、经济的安装

使用Beckhoff Lightbus 系统, 只需使用一根光纤便可替换 全部的电缆。只需在控制PC  中集成一个智能型Beckhoff  Lightbus 接口卡,就可代替各 种I/O 接口装置。此外,分 布式Lightbus 模块可以直接 在现场安装。由此,可显著 减少安装工作量和成本,简 化操作和维护工作,提高抗 干扰性。Beckhoff 早在1989  年就将Lightbus 引入市场,作为高速设备控制总线,现在已成为某些领域的市场主 导。如门框加工机械、木材 加工机械、大型压机、包装 机械、机床以及计量和楼宇 技术服务应用领域。

快速、安全的工业通讯

Beckhoff 的Lightbus 系统是 一种快速而安全的串行现场 总线系统,是为了满足自动化技术的需求而开发的。在传输方面采用了低成本、便于处理的标准光导技术。光纤的主要优点是抗电磁干扰性,所连接的模块相互之间完全电气隔离,数据传输速率高。通过优化的紧凑型报文结构,Lightbus 在传输用户数据方面可达到非常高的速率(最高达2.5 Mbits/s)。

可靠性和灵活性

可靠性至关重要。借助于高效率的测试和诊断功能,Lightbus 可循环自动监控整个环网中的通讯和每个Lightbus 模块的状态。

通过Lightbus 系统中的组态程序,可以轻松、可靠地改变或增加系统配置。开放式Lightbus 系统适合用于各种场合。Lightbus 接口模块可用于常见的总线和计算机架构,以及在全球广泛使用的控制系统。

全系列的分布式Lightbus 组件可满足自动化技术中位移传感器、总线端子模块及驱动控制器等各个部件的所有要求。

装配简便 — 高速率数据传输

Lightbus 系统基于标准速率光纤,装配简便,数据传输速率高,抗干扰性强;总线协议简单、有效,运用主站/从站原理,是自动化应用的理想选择。

用于过程和参数数据的通讯服务

在一个简单的协议帧中即可处理系统运行和数据传输服务。适用于所有PC 结构的智能接口卡可通过逻辑通道方便地实现与模块的通讯。也可通过硬件实现无延迟高速数据通讯。

8个独立通道的确定性

其快速、高确定性、中断信号处理以及每个组件的冗余访问,使得Lightbus 尤其适用于控制和调节任务。位置控制和过程控制等高速通讯可以与PLC 功能通讯等低速通讯同时进行一个带有1280 点输入和输出的过程映像可在1 ms 之内全

部读写完毕。过程信号的采样间隔为25 μs。该功能使其使用一根现场总线就能符合

所有PLC、NC 和控制要求。

Lightbus应用特点

使用光纤可在工业环境中 连接Lightbus 模块。对此, 有4 种不同类型的光纤以供选择。Lightbus 系统可使用PMMA 光纤和HCS 光纤。如果使用PMMA 光纤,模块之间的距离可达45 m,如果使用HCS 光纤,则距离可达300 m。

各种插头、插口以及其它耦合器用于在控制柜、端子盒和机器部件之间铺设光纤,可满足各种防护等级要求。

光纤和插头可快速、方便地连接。

功能特点

– 温度范围:-20…+70°C

– 弯曲半径30 mm

– 可用于拖缆安装

– 传输长度0.3 – 45 mPMMA 光纤),最远可达300 m(HCS 光纤)

– 工业强度PU 护套

应用解决方案

– 符合各种防护等级的连接器

– 光纤连接用接头

– 单向和双向直通线,用于连接运动机器或设备上的回转轴

– 通过Lightbus 系统,使用激光实现非接触数据传输,离移动机器或设备的距离可达1km

软件库

Beckhoff 针对Lightbus 提供了Windows 操作系统下运行的软件库。所有所需的功能都可通过Lightbus 实现。





Lightbus产品举例

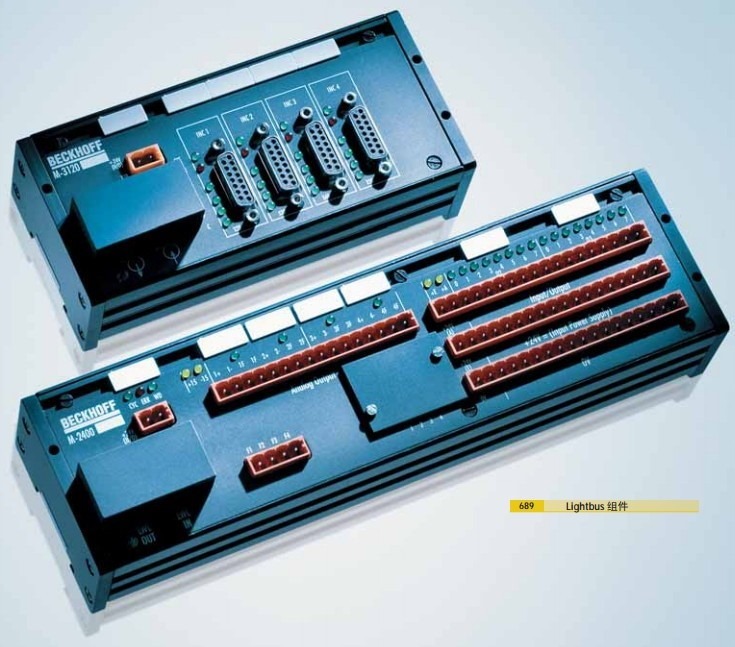

beckhoff lightbus componets m-2400

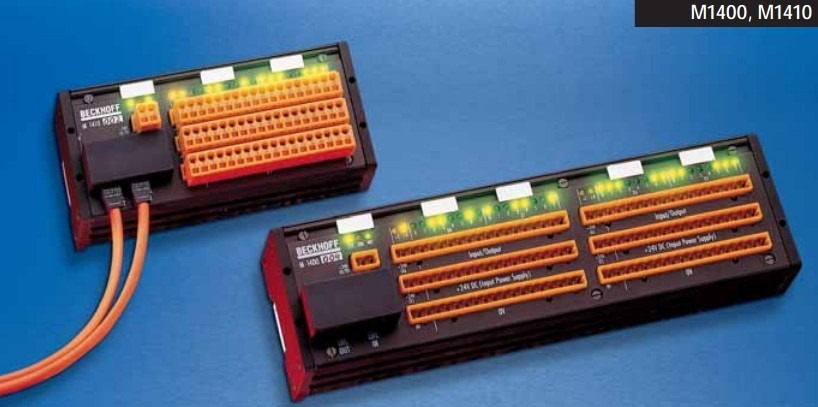

m1400 for beckhoff lightbus
