【整理】工业自动化协议之灯光和色彩控制:DMX

DMX简介

DMX是适用于控制专业舞台和灯光效果设备的标准协议,用于诸如展示厅和卖场的动态灯光效果控制,以及酒店或活动中心等高档建筑内灯光和色彩变幻控制。

对于静态DMX光源(如射灯),它可用于传输混色和亮度值;

对于动态DMX 光源(如摇头灯和投影灯),它还能接收空间坐标信息。



DMX架构

此处以Beckhoff的EL6851/EL6851-0010为例来说明应用架构:

Beckhoff的EL6851/EL6851-0010个DMX 主站/从站端子模块

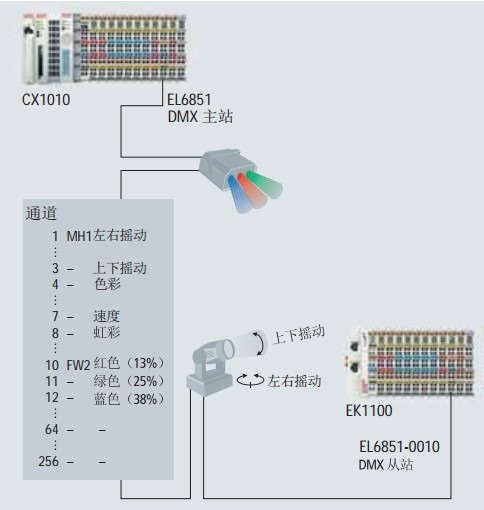

DMX 主站端子模块EL6851 最多可直接连接32 个DMX 设 备,并支持仅在一个控制周 期内使用EtherCAT 传输整个DMX 协议(512 byte)。这样,就能够控制三轴设备,如:投影灯、摇头灯或聚光 灯,其架构图是:



dmx light control architecture
