【整理】工业自动化规范之时间同步:IEEE 1588

IEEE 1588规范简介

好像是用于时间同步的协议。

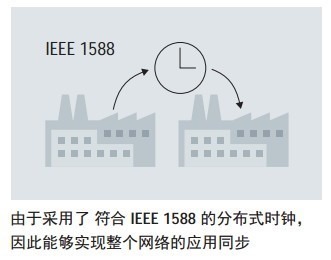

ieee 1588 global time synchronization



可使用精密时间协议在一个应用中(如: 数个网络中)生成相同的时间基。

PTP是确保网络内多个设备时间设置同步性的协议,它在IEEE 1588 标准中被定义为用于网络内分布式时钟同步的协议标准。

与NTP(网络时间协议)相比,PTP能够满足更高精度的时间同步。



如果PTP 以太网帧由交换机在较大的网 络中进行路由,则应使用与PTP 兼容的交换机,以达到最高的同步精度。交换机将把自身造成的数据延迟写入PTP 数据内的校正值中。这样,主站和从站的同步精度将不受传输延迟的不良影响。



IEEE 1588产品举例

应用同步可通过使用TwinCAT 和IEEE 1588 外部同步接口端子模块EL6688 实现。



EL6688 是EtherCAT 系统通过GPS 或无 线电发射机(如:DFC77)与相关接口设备进行全球世界时间同步的最简单方法。

如果有两个以上的EtherCAT 系统相 互进行同步,EtherCAT 端子模块同样也是可选的方法。

EtherCAT 端子模块EL6688 是IEEE 1588 同步系统中的一个设备,支持基于以太网的精密时间协议PTPv1(IEEE 1588-2002)和PTPv2(IEEE 1588-2008)。

一方面,EL6688 是一种IEEE 1588 时钟(主站或从站), 在协议精度范围内进行同步。

另一方面,它可被EtherCAT 主站同步为分布式时钟系统内的EtherCAT 端子模块,或者为EtherCAT 系统提供参考时钟。

为此,仅需将它选定为TwinCAT 系统管理器中的“参考时钟”。

这样,可以在整个应用范围中为任何数量的空间分布式TwinCAT EtherCAT 系统和设备段建立一个统一的时间基,例如,用于使用轴或测量 技术的应用场合。紧凑型EtherCAT 端子模块可以根据应用要求进行灵活部署。
