【整理】工业自动化领域各种总线接口的形状

之前已经整理了:

【整理】工业自动化领域各种总线+协议+规范+接口

对于各种总线接口是什么形状的,现整理如下:



可以参考各种不同型号Beckhoff的总线耦合器中所看到的接口:



各种工业自动化总线接口的形状

EtherCAT

看着就是普通的网口。

automation bus interface look like ethercat

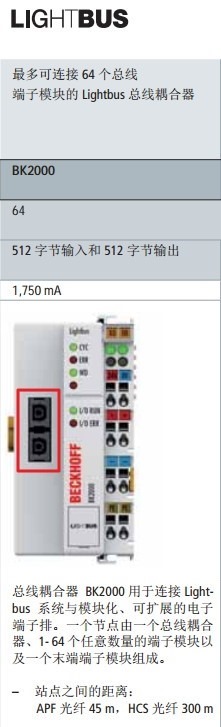

LightBus

看着像某种电源接口:

automation bus interface look like lightbus

ProfiBus

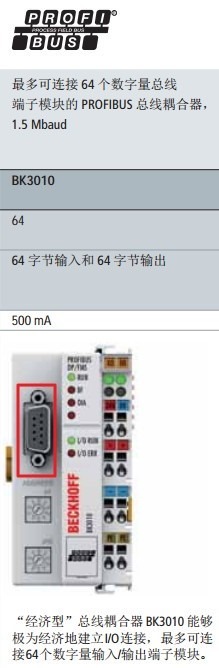

九针的串口:

automation bus interface look like profibus

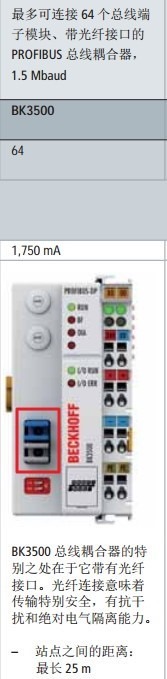

其中,带有光线接口是这样的:

automation bus interface look like profibus with fiber

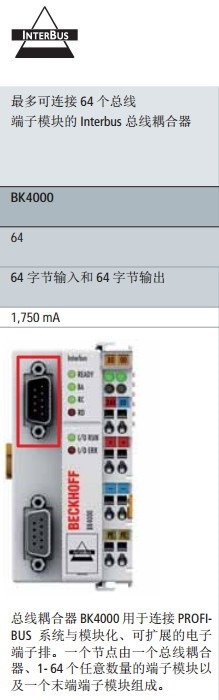

InterBus

也是9针的串口:

automation bus interface look like interbus

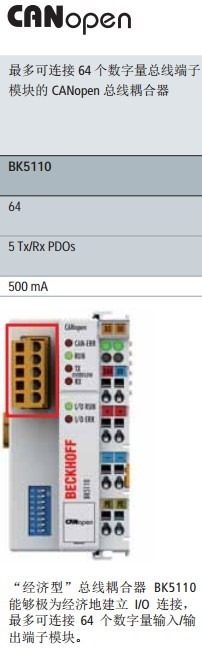

CANopen

黄色的,对称的两排5孔,共10孔的端子。但是好像一边是方孔,另一边是圆孔:

automation bus interface look like canopen





DeviceNet

和CANopen的接口一样:

黄色的,对称的两排5孔,共10孔的端子。但是好像一边是方孔,另一边是圆孔。

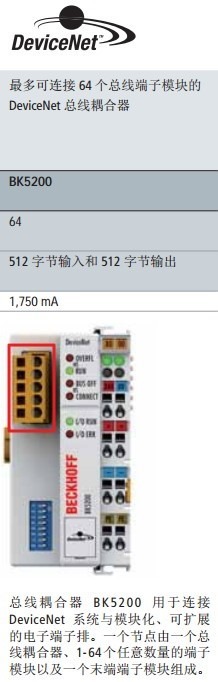

automation bus interface look like devicenet

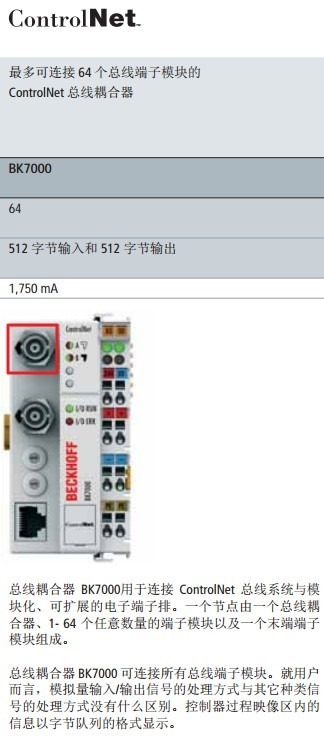

ControlNet

算是三层圆孔?

automation bus interface look like controlnet

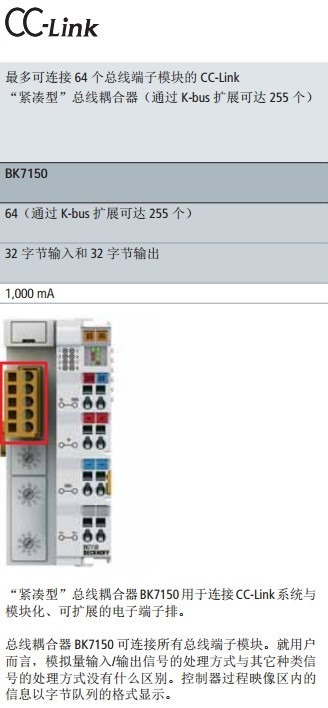

CC-Link

和之前的DeviceNet,CANopen的接口一样:

黄色的,对称的两排5孔,共10孔的端子。但是好像一边是方孔,另一边是圆孔。

automation bus interface look like cclink



ModBus

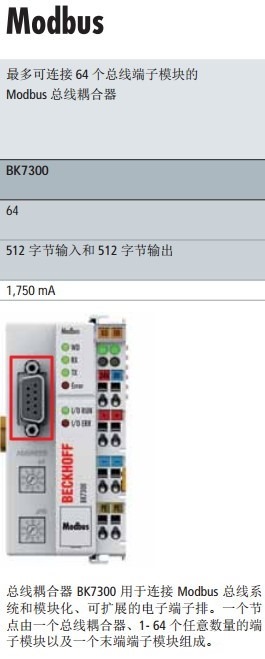

也是常见的9针串口

automation bus interface look like modbus



Fipio

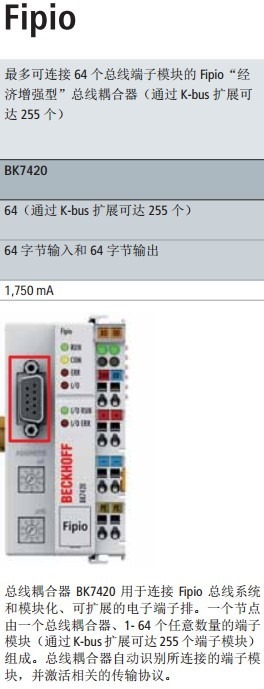

也是常见的9针串口

automation bus interface look like fipio



SERCOS III

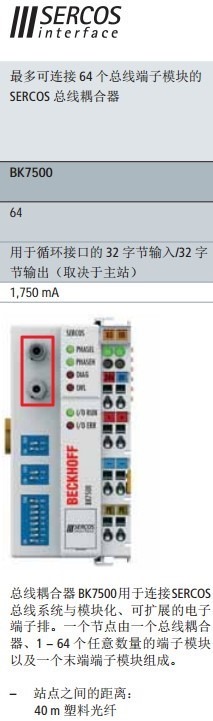

是两个,和那种音频,耳机接口类似的接口

automation bus interface look like sercos iii

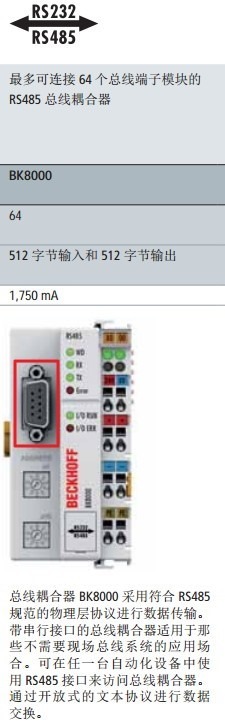

RS232/RS485

普通的九针D9串口

automation bus interface look like rs232 rs485



Ethernet

普通的以太网口

automation bus interface look like ethernet ip



ProfiNet

以及以太网的ProfiNet,接口也是网口

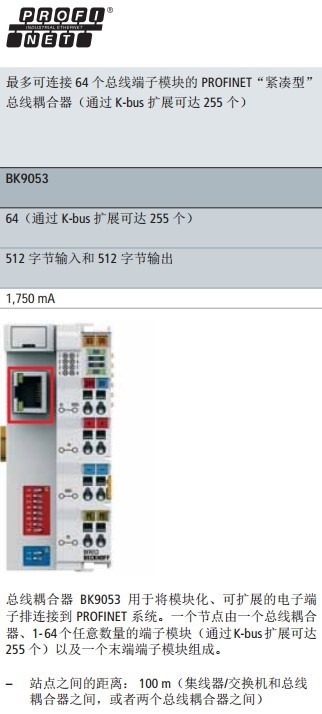

automation bus interface look like profinet



EtherNet/IP

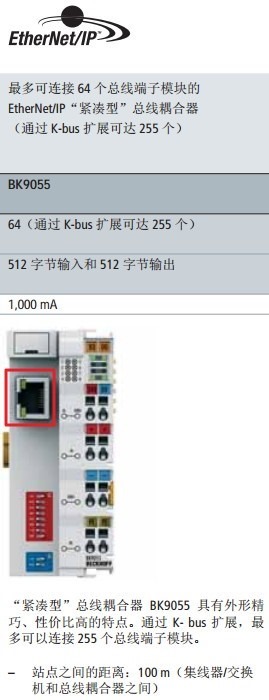

EtherNet/IP也是基于以太网的,所以也是接口也是网口

automation bus interface look like ethernet ip



USB

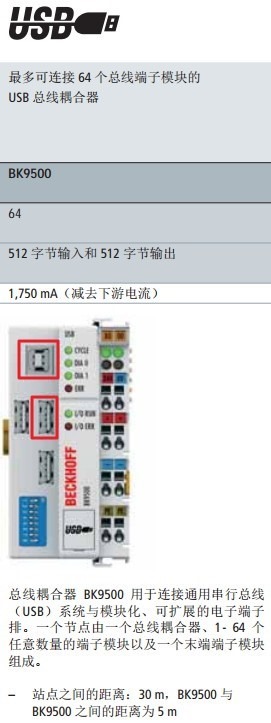

USB口,此处有两种,一种是Type A???,一种是Type B???

automation bus interface look like usb



另外也在别处:

WAGO的产品目录

中看到还有其他协议:

wago product support many industrial bus



Modubus/TCP:好像和Modbus不算同一种协议->算是两种实现?

IEC 60870-5

CAL

KNX

BACnet

LONWorks

EnOcean:【整理】工业自动化之楼宇自动化之无线协议:EnOcean



7.还看到个VIB:

【详见】VIB

8.又看到一个:

Telecontrol

9.上述不同协议接口对比,这里更加集中:

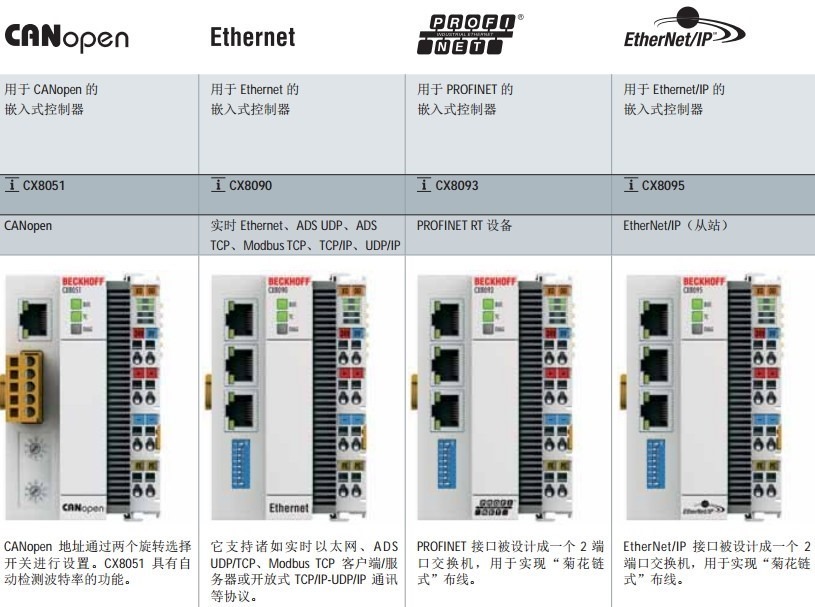

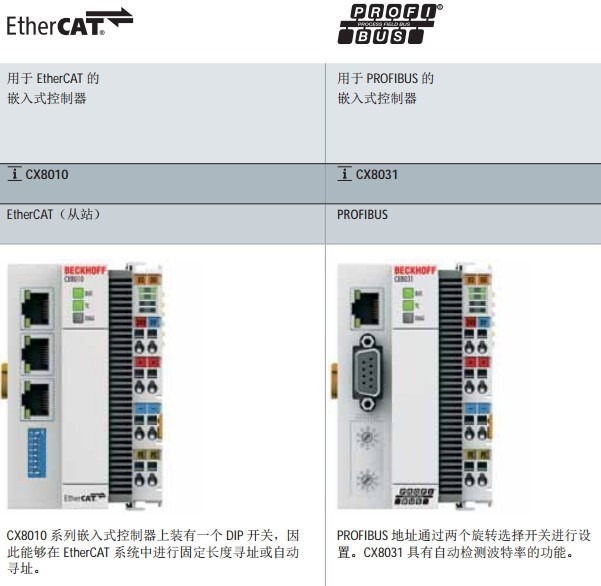

some filedbus ethercat profibus

canopen ethernet profinet ethernet ip
