【整理】ARM的AMBA总线

ARM crifan 10563浏览 0评论

【背景】

之前接触过AMBA,以为只是ARM自家的私有的总线呢。

后来得知,其是个相对通用的总线。

所以去总结一下。



AMBA总线

什么是AMBA总线

AMBA,是一种开放的协议,主要用于SoC内部和ASIC,用于连接各种功能模块

简称AMBA总线

其是ARM最开始设计出来的。

AMBA是相对使用比较广的片内总线技术,不单单是ARM专有的。



AMBA总线的仲裁

很明显,如果总线上存在多个主模块,就需要仲裁器来决定如何控制各种主模块对总线的访问。

AMAB也不例外。



AMBA总线仲裁的相关案例和应用

而对于AMBA总线仲裁的相关应用,之前就接触过AMS的SoC AS3536中,就有关于对应的优先顺序的设置:

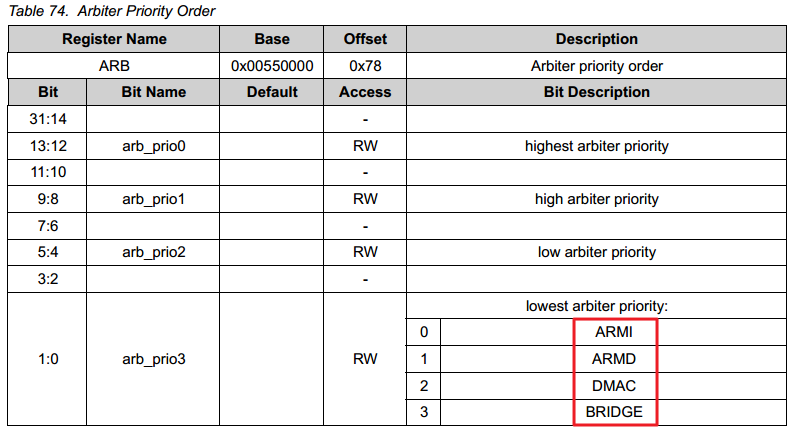

as3536 aro reg definition

即,对应的ARB寄存器,可以设置,AHB总线上面的数据的优先级

  • ARMI:ARM的指令
  • ARMD:ARM的数据
  • DMAC:DMA控制器
  • BRIDGE:AHB/APB 桥(Bridge)

可以通过配置,决定他们的优先级顺序。

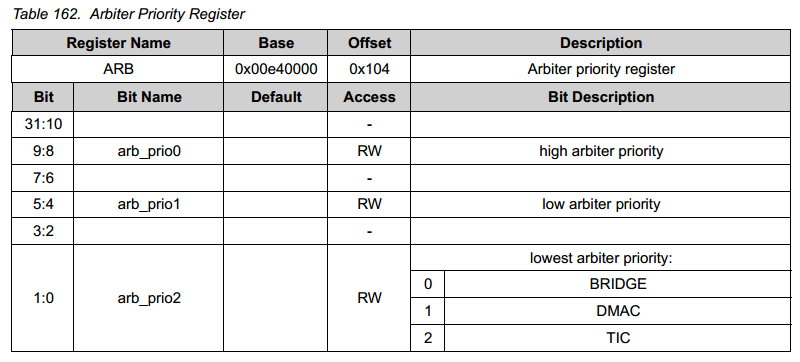

另外,还有一个ARB:

as3536 arb register definition

暂时没完全搞懂这两个寄存器的区别。。。



AMBA总线应用举例

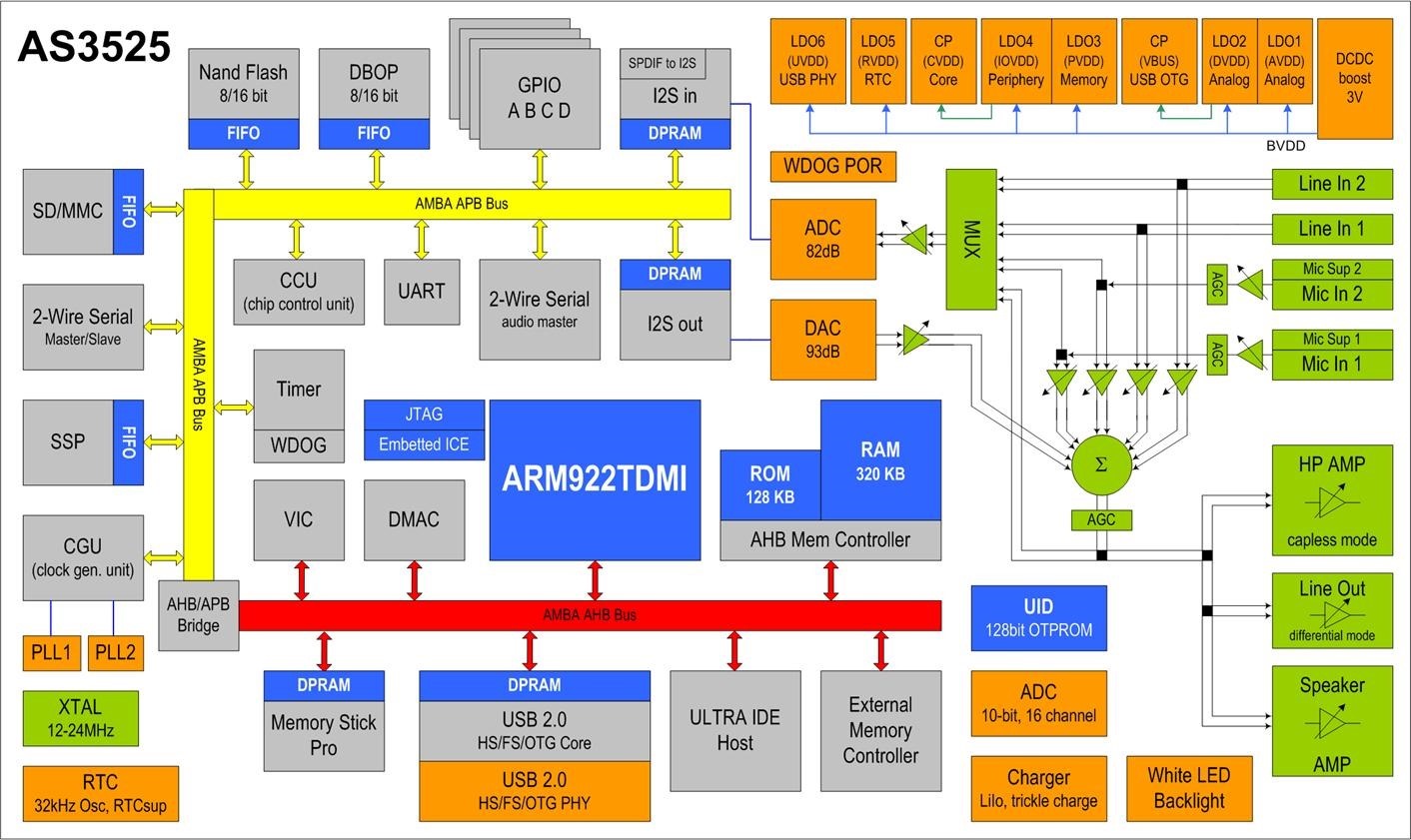

SoC AS2525中用到了AMBA

之前接触过AMS的AS3525,其是基于ARM922TDMI的:

AS3525 soc use amba

然后第一次得知,其中的片内总线用的是AMBA,以为是ARM专有的总线呢。

后来得知,其是相对用的比较广的片内总线,被多家公司所采用的,不单单是ARM。

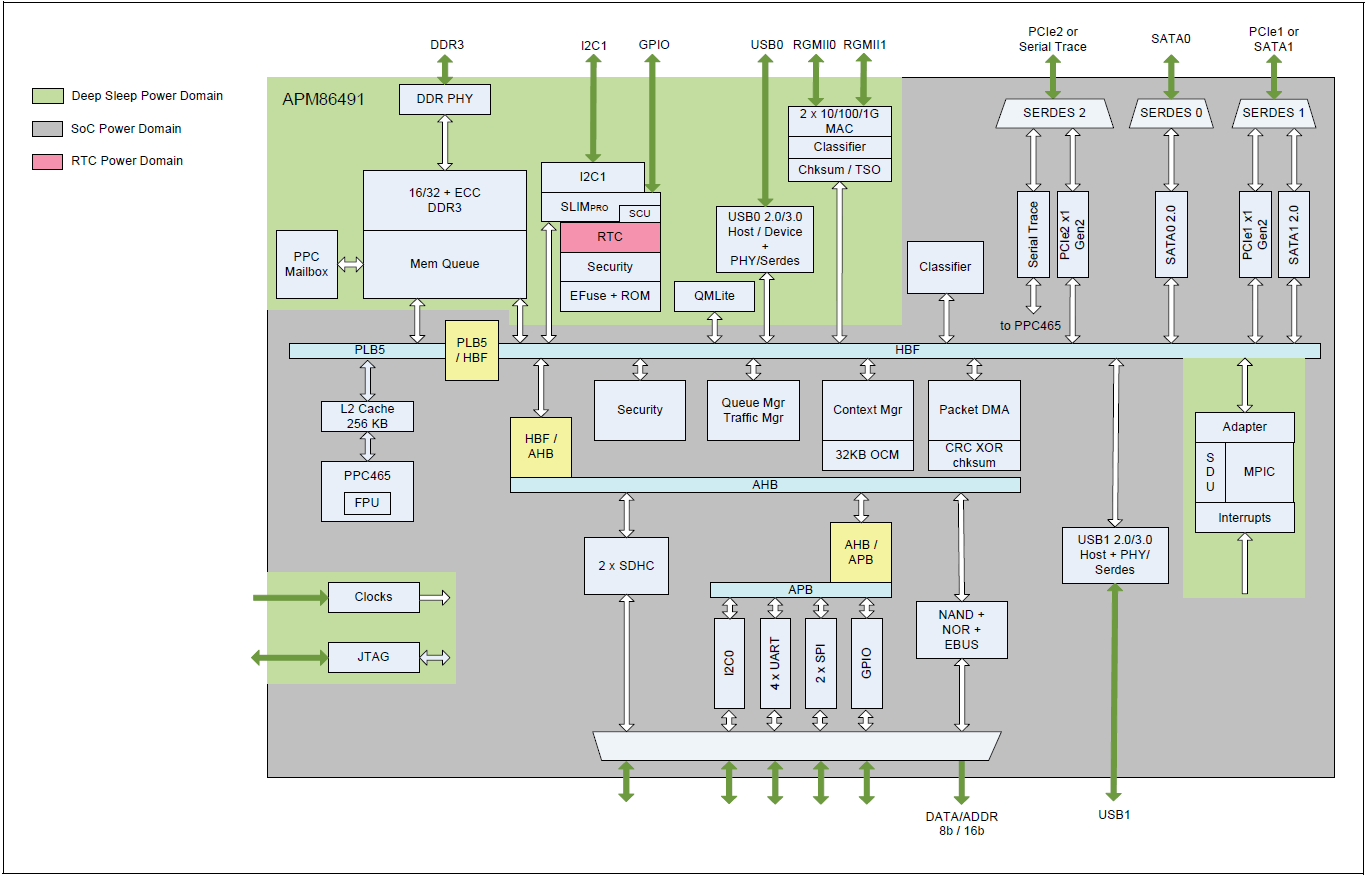

APM86491 SoC中用了AMBA

APM86491 SoC use amba

也是有AHB和APB。

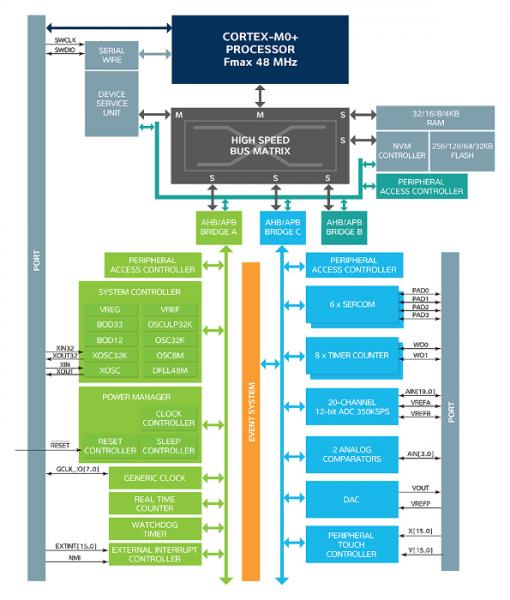

Cortex M0+也用AMBA的AHB和APB

Cortex M0  also use AMBA AHB APB





多个AMBA组件:AXI3/4, ACE, AHB, APB

multile amba componet AXI3 4 ACE AHB APB

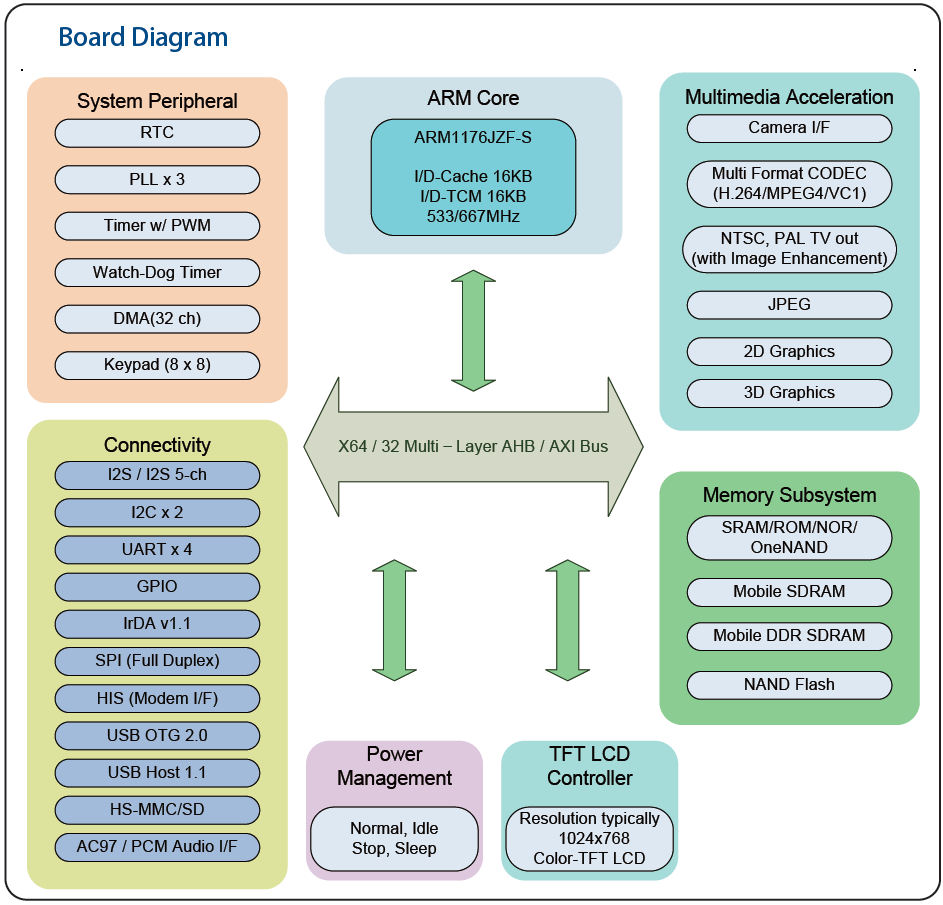

S3C6410中也是用了AMBA

Samsung S3C6410 ECM block diagram



ARM Cortex-M0、Cortex-M3 和 Cortex-M4 处理器的示例系统也用到AMBA

ARM Cortex-M0 Cortex-M3 Cortex-M4 use amba

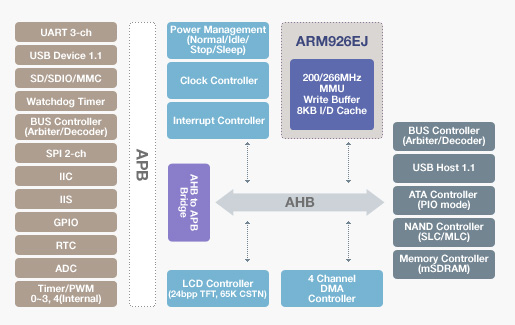

S3C2412也用到AMBA

S3C2412 also use amba

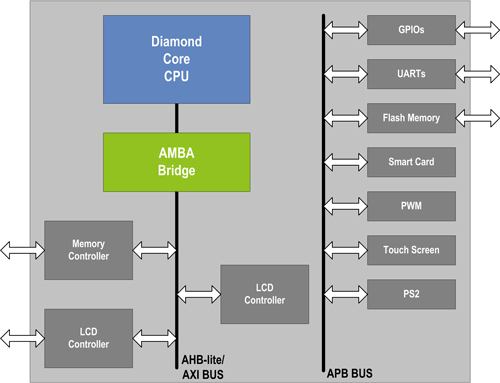

Diamond Core CPU也用到了AMBA

Diamond Core CPU also use amba

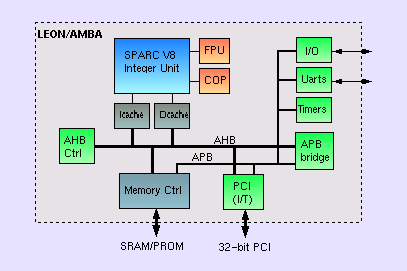

LEON中也有用AHBA

LEON Architecture Overview use amba





参考资料

Advanced Microcontroller Bus Architecture

AS3525_Datasheet_v1_13.pdf

AS3525_PB_1v0.pdf

AMBA、AHB、APB总线简介

APM86491 SoC

Google 搜:AHB apb

http://images.anandtech.com/doci/5326/CatalinaAPM86491.png

Cortex M0+

AMBA based Subsystems: What does it take to verify them?

s3c6410芯片

ECM-S3C6410 Series

S3C2412

Diamond Core CPU

leon3

Hardware IP: LEON core
