【整理】嵌入式外设之DMA

DMA简介

DMA

不是独立的某个外设,而是一个硬件模块

支持DMA的功能

一般对应的,也是按个数来的,对应的叫做多少个通道channel。



【整理】以快递为例来说明DMA的功能

DMA本意解析

DMA==Direct Memory Access==直接存储器访问

Direct:直接,对应的就有间接:之前都是,CPU参与,一点点把数据,从一个地方拷贝,即像搬家一样搬到,另一个地方

很明显,此时,相对时间比较宝贵(比较值钱)的CPU,把时间,就用在(浪费在)拷贝数据了。



Memory:存储器

一般多数都指的是内存

当然,DMA也会涉及到,外设的一些Buffer,数据寄存器等等操作

Access:访问

即操作上面所提到的,存储器

即数据的读写,所以要访问,操作对应的存储器



为何会出现DMA?

所以,尤其很明显可以看出:

之前就是觉得,对于数据拷贝这样,相对低级的,简单的任务,

结果却要,时间比较值钱的CPU,去干这样的“杂货”

就有点浪费CPU的时间了

所以,才出现这个DMA

专门去干,拷贝数据这个活

由此,释放了CPU,CPU就可以去干其他的,相对更加有价值(值钱的)事情了



DMA使用示例

比如,拿uboot中的

S3c2410_nand.c (drivers\mtd\nand) 4513 2013/10/17

中的:

nand_read_buf

为例来说明:

之前就只是CPU去一点点的,慢慢的读数据:

static void nand_read_buf(struct mtd_info *mtd, u_char *buf, int len)
{
	int i;
	struct nand_chip *this = mtd->priv;

	for (i = 0; i < len; i++)
		buf[i] = readb(this->IO_ADDR_R);
}

而如果是改为DMA

则只需要:

CPU去配置好DMA

然后DMA自动会去读数据

就不用CPU再操心了

就不用CPU再费时间去读数据了。

CPU就有空去执行其他更重要的事情了。



另外再举个例子:

之前已经实现的,linux的kernel中的nand flash驱动中的dma的例子:

在对应的hwecc的read函数:

as353x_nand_read_page_hwecc

中,当开启了DMA的READ和普通read的相关代码为:

static int as353x_nand_read_page_hwecc(struct mtd_info *mtd,
			struct nand_chip *chip, uint8_t *buf)
{
...
#ifdef NAF_USE_DMA_READ
	info->len = mtd->writesize;

	/* map CPU buffer(virtual address) to DMA buffer(DMA address) */
	info->txaddr = dma_map_single(	info->device,
									(void *)buf,
									info->len,/* here len is in bytes, not in words !*/
									DMA_FROM_DEVICE);
	if (unlikely(dma_mapping_error(info->device, info->txaddr))) {
		ret = -ENOMEM;
		dev_err(info->device, "DMA read map failed\n");
		goto dma_map_err;
	}

	/* apply DMA slave and client */
	as353x_nand_dma_init_tx(info);

	/* set info for use in call back */
	info->callback_param.client_info = (void *)info;

	/* init values */
	info->txsg.length		= info->len;
	info->txsg.page_link	= 0;
	info->txsg.offset		= 0;
	info->txsg.dma_address = info->txaddr;

	desc = info->txchan->device->device_prep_slave_sg(
							info->txchan,
							&info->txsg,
							1,
							DMA_FROM_DEVICE,
							DMA_PREP_INTERRUPT);
	if ( unlikely(!desc) ) {
		dev_err(info->device, "Unable to get descriptor for DMA read\n");
		ret = -EBUSY;
		goto prep_sg_err;
	}

	desc->callback = as353x_nand_dma_complete_callback;
	desc->callback_param = &info->callback_param;
	desc->tx_submit(desc);
	/* inform dma controller to start */
	info->txchan->device->device_issue_pending(info->txchan);

	/* inform nand controller to start */
	set_bit32(NAF_CFG_DMA_ON, info->regs + NAF_CONFIG);

	if (unlikely(!wait_for_completion_timeout(&info->done,
								msecs_to_jiffies(1 * 1000)))) {
		dev_err(info->device, "DMA read timeout\n");
		clear_bit32(NAF_CFG_DMA_ON, info->regs + NAF_CONFIG);
		ret = -ENXIO;
		info->txchan->device->device_free_chan_resources(info->txchan);
		info->txchan = NULL;
		AS353XNAND_DBG("len=%d, read=%x\n", info->len, info->txcount);
		as353x_nand_show_reg(mtd);
		goto dma_timeout_err;
	}
#else
	/* none-DMA trasfer */

	/* read page data */
	as353x_nand_read_buf_hwbch4(mtd, buf, 	mtd->writesize);
#endif
...
}

/* for read, from nand to buffer, using DMA_FROM_DEVICE */
static void as353x_nand_dma_init_tx(struct as353x_nand_info *info)
{
	struct dma_client *txclient;
	struct dma_slave *txslave;

	txslave = &info->txslave;
	txclient = &info->txclient;

	txslave->tx_reg = 0;
	txslave->rx_reg = info->dmabase + NAF_FIFODATA;
	txslave->reg_width = DMA_SLAVE_WIDTH_32BIT;
	txslave->dev	= info->device;
	txclient->event_callback 	= as353x_nand_dma_req_tx_chan_callback;
	dma_cap_set(DMA_SLAVE, txclient->cap_mask);
	txclient->slave = txslave;
	dma_async_client_register(txclient);
	dma_async_client_chan_request(txclient);
}

static void as353x_nand_read_buf_hwbch4(struct mtd_info *mtd,
			u_char *buf, int len)
{
	int i, j;
	u32 *buf_u32 = (u32 *)buf;
	struct as353x_nand_info *info = as353x_nand_mtd_toinfo(mtd);

	/* to words */
	len = BYTE2WORD(len);

	for ( j = ( len / NAF_FIFO_FILLSIZE_IN_WORDS ); j > 0; --j ) {
	    /* wait for fifo to get filled (again) - with high speed flashes this */
	    as353x_nand_wait_until_almost_full(mtd);

	    for ( i = 0; i < NAF_FIFO_FILLSIZE_IN_WORDS; i++ )
	    {
	        *buf_u32 = readl(info->regs + NAF_FIFODATA);
	        ++buf_u32;
	    }
	}

	/* if any words left in FIFO in case of
	non n-times words of NAF_FIFO_FILLSIZE_IN_WORDS */
	for ( i = 0; i < ( len % NAF_FIFO_FILLSIZE_IN_WORDS ); i++) {
	    while (as353x_fifo_isempty(mtd)); /* wait for FIFO is filled */
	    *buf_u32 = readl(info->regs + NAF_FIFODATA);
	    ++buf_u32;
	}
}

可见,当不用DMA时,对应就是去:

对应的读取寄存器中的数据

readl(info->regs + NAF_FIFODATA)

而开启了DMA的话,则是去利用对应的DMA驱动中,申请对应的DMA通道和资源,

然后再去用DMA去传输数据的。

DMA中,对应的指定源地址是:

txslave->rx_reg = info->dmabase + NAF_FIFODATA;

目的地址则是对应的,一点点增加的,每次增加的是32bit=4字节:

txslave->reg_width = DMA_SLAVE_WIDTH_32BIT;



DMA vs 快递

由此可看出,其实DMA,和快递,很类似:

快递:

你的需求是:

想要送东西,从某地到某地

想要通过快递去实现此需求

而之所以选择快递而不自己去送,

有的是自己没时间;

有的是自己有时间,但是成本更高,不值得花在送东西这上面:

    比如,寄点东西,本身就只值100元,打算从南京送到北京,快递的话,可能也就10元,20元就够了,而要自己去送,单独火车票,甚至飞机票,都要几百,甚至几千。所以,还是通过快递公司送东西,更划算。

有的是,自己有时间,但是自己的时间,更值钱,不值得花在送东西这上面:

    假如你是身家不菲,比如比尔盖茨,即使不嫌弃自己送东西的成本更高,但是也是自己的时间浪费不起,自己的时间,如果花费在送东西上,加起来会值更多的钱,所以不值得自己把宝贵的时间,用在送东西的小事情上面,所以还是选择快递更合适。

等等情况。

对于快递来说:

其优点是:

对于多数用户来说,选择快递寄东西,成本更低,更经济,更划算;

而快递对于用户来说,其所关心的是:

告诉其目的地:对应的,起始的出发地点,在你送东西时,就已经知道了,所以不用再问你

告诉其价格:用户只要支持对应的价格,快递就可以寄送了。

由此类似的DMA:

CPU,就像DMA的用户

CPU的时间很值钱,在有DMA的前提下,

还是把数据拷贝这个事情,交个DMA去做,更经济,更划算。

然后CPU就有空去做其他更值钱,更有意义的事情了。

而对于DMA来说:

其只需要CPU配置好DMA,DMA就可以去干活了,就可以去搬运数据了。

而CPU配置DMA,实际上就是告诉DMA:

搬运数据的起始地址和目标地址:就类似于送快递时的,出发点和目的地

而关于快递时用户要支付的价格,对于CPU来说,表面上是没有去额外给DMA什么补偿的。

只不过,对于整个系统来说,如果你的CPU可以借用DMA去传数据,那么:

系统中是要存在DMA这个硬件(模块,功能)的:这对于设计系统的硬件时,是否增加DMA功能,本身就是成本和效率方面的衡量后的考虑;

不过,CPU使用DMA传输数据,和用户使用快递寄东西,有些方面不太一样:

  • 速度

CPU使用DMA传输数据,往往是为了提高CPU利用率,而结果,更重要的是:

DMA传输数据的话,速度更快,效率更高;

对应的用户选择快递寄东西,有时候,未必是比自己亲自去送,的速度更快,花的时间更短。

但是总的来说,往往是最经济的。

  • DMA通道个数是有限的

现实中的快递公司,除了大的节假日之外,对于普通用户来说,那处理能力,基本都是无限的。

不会由于你多寄了个东西,快递公司,就忙不过来了。

而现实中的DMA,其资源是有限的:

DMA的个数,是按照通道channel来算的;

同一时刻,一个channel的DMA,只能做一件数据搬家的工作;

而且,往往是:

一个嵌入式系统中,往往很多内部功能模块,都希望有机会用到DMA,但是实际上DMA通道个数有限,

使得很难都满足其需求。

所以,在DMA的使用上,是需要你程序设计者去决定哪个模块使用DMA,然后在对应的驱动中,将数据拷贝的功能,用DMA来实现,以此提升性能的。

不过,另外,一般情况下,也是有对应的DMA驱动,去管理DMA资源,使得只要错开同时使用,也是以可以使得多个模块,都能用到DMA的。但是,往往系统中,某个模块用DMA的话,都是相对比较频繁的,因为是很多时候都在处理数据拷贝,所以往往是某个模块,要是用DMA的话,都是独占单个的DMA通道的。

比如:

系统中,假如只有一个通道的DMA的话,

而Nand Flash中,SD卡驱动中,都希望用到,那么:

你只能根据自己的需求去决定:

假如我的嵌入式系统,物理上的主要的存储设备是Nand Flash

为了提升系统性能,决定把DMA给Nand Flash使用

在保证系统整体的性能相对较好的前提下,而对于SD卡,只是用于存储用户数据,速度稍微慢一点,其也是能接受的。



关于DMA是需要硬件支持的

比如AS3536中,就支持:

AHB1中的8个DMA的channel,16个request:

as3536 ahb1 dma ahb2 peripheral request

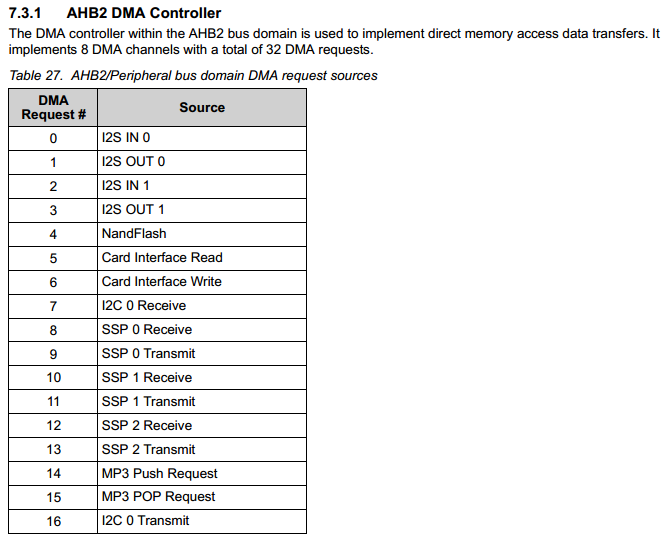

AHB2中有8个DMAchannel,32个request:

ahb2 dma controller request 0 to 16 channels

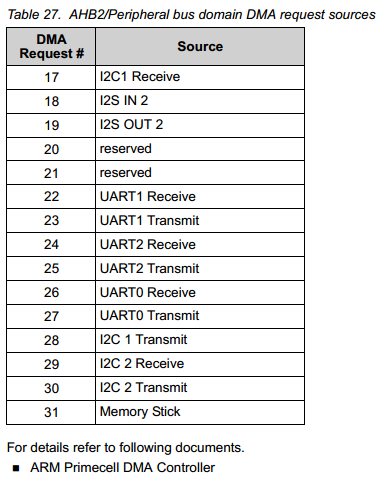

ahb2 dma controller request 17 to 31 channels





总结

DMA,资源有限,需要合理利用。

且需硬件支持。
