嵌入式系统架构



从最宏观的角度去划分

最常见的嵌入式系统架构,从最宏观的角度去划分,可以分为:

  • 应用程序
  • 系统软件
  • 硬件

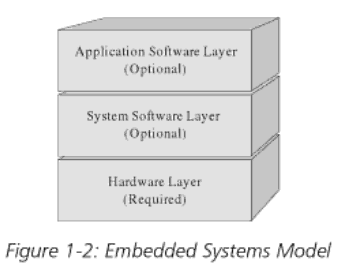

embedded system model highest level



对于系统软件层,再细分

再细分的话,系统层又包括底层硬件驱动或硬件抽象层HAL和其他操作系统模块,比如文件系统,进程通信,内存管理等等:

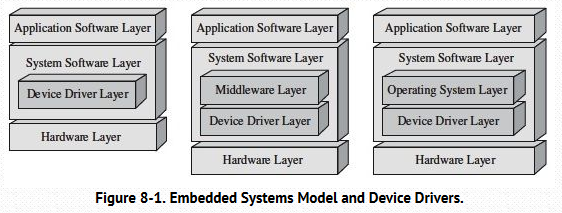

embedded system model and device drivers



对于嵌入式开发系统的整体架构

如果说是开发环境架构的话,则是Host端和Device端,host端有交叉编译器及相关开发环境,device端是运行编译出来的firmware

Newnes.Embedded.Systems.Architecture.A.Comprehensive.Guide.for.Engineers.and.Programmers.2005.pdf

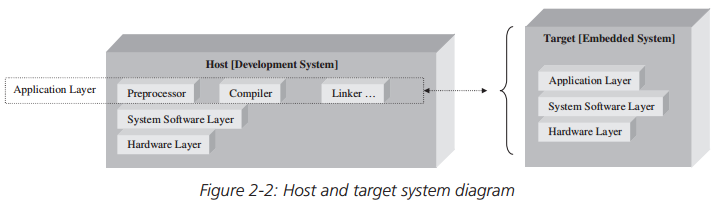

host and target system diagram





对于Linux的内部模块组成

对于操作系统的话,在嵌入式方面,对于常见的嵌入式Linux的内部组成,又分为各种核心模块,比如文件系统(FS==File System),内存管理(MM==Memory Management)等等:

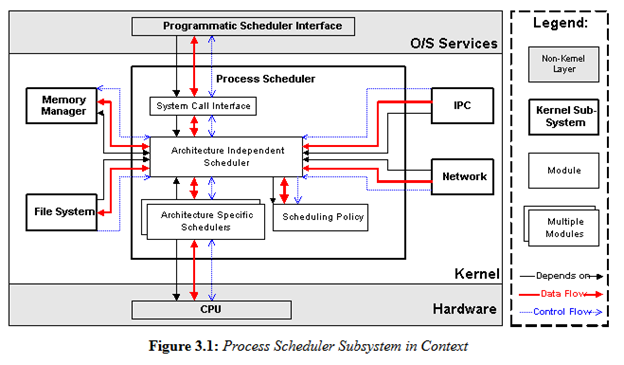

process scheduler subsystem in context

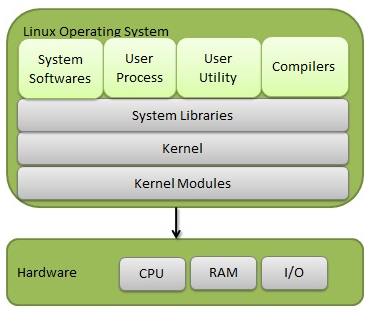

Components of Linux System

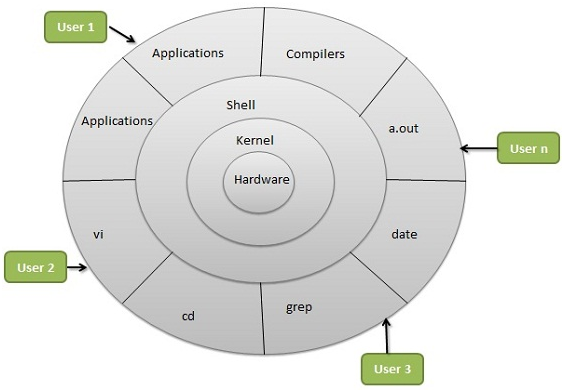

Linux System Architecture

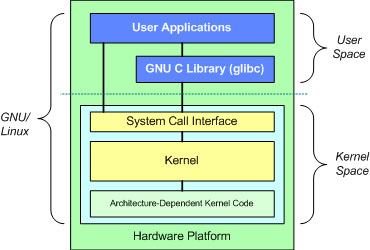

gnu linux arch overview





举例说明具体嵌入式系统的架构

举例来说明,某个具体的嵌入式系统中的架构:

maxwit embedded linux architecture big
