【整理】E-PLAN==EPlan

工作和技术 crifan 12400浏览 0评论

【背景】

折腾PLC领域后,才听说这个Eplan。

只是知道是一个画图,硬件电路图的工具。

具体内容不详,所以去查查。

整理如下:

Eplan介绍

很多人听过的AutoCAD,是CAD领域内用的最广的用于,计算机辅助设计的;

与CAD领域相对应的,或者说类似的有个领域叫做CAE,好像是计算机辅助工程??

CAE领域内,也有各种软件,其中有个EPLAN Electric P8,是用的最广的一个:

目前在电气自动化领域用的很广:“数字说明了一切——在最近二十年内,全球有20,000名客户安装使用了60,000套我们的软件”

由于用的足够广,所以Eplan的Electric P8,基本上已成为工业电气设计世界标准的CAE系列软件。



下面再来介绍Eplan:

Eplan P8是德国威图公司开发的专业电气设计软件。全称为EPLAN Electric P8。

主要用于电气设计自动化领域,功能包含项目的创建和管理,以及其他附加功能,比如对图纸文件的归档和共享等等;

说白了就是:

在电气自动化领域内,画电气电路图的软件。

其底层实现是基于数据库的:“它的基本原理是通过高度灵活的设计方法和避免数据的重复输入,来实现工程时间和成本极大降低。”

目的是:致力于通过软件使电气设计更加自动化。



除了Eplan的Electric P8之外,Eplan还有其他一些软件:

  • EPLAN Cabinet:用于电气控制柜
    • 3D的直观视图
    • 自动布线
    • 自动统计导线长度
  • EPLAN Fluid:用于流体工程
    • 快速气动,液压等流体图
  • EPLAN PPE:用于过程工业
    • 快速P&ID图
    • 现场仪器仪表图
  • EPLAN ESG(原理图生成器):将电气工程师的工作由原来的制图为主转变为设计为主



EPLAN公司介绍

EPLAN公司成立于1984年德国



Eplan Electric P8软件

eplan electric p8 logo



eplan eletric p8 software cd package





electric p8 basic trainning

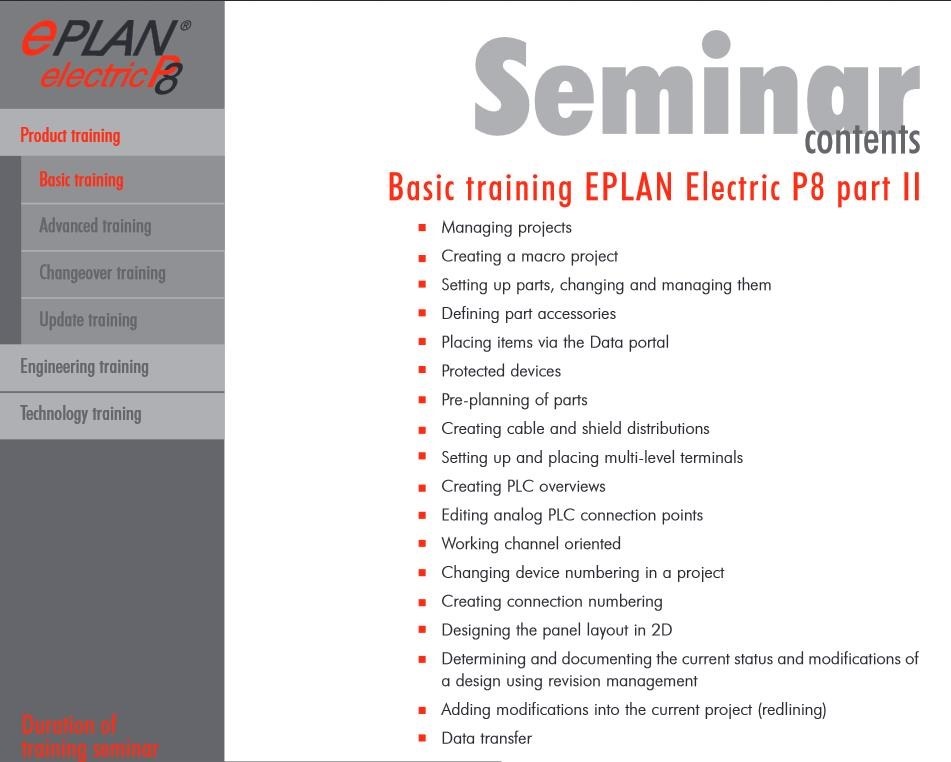

basic training eplan electric p8 part ii



Eplan Electric的发展历史

1984年推出第一个版本

之前版本:EPLAN 5

90年代末期推出EPLAN 21:支持亚太地区双字节语言操作系统。

2006年停止开发EPLAN 5和EPLAN 21,其被合并到了最新的版本EPLAN Electric P8中。

Eplan Electric结合Windows和AutoCAD的操作风格,使用户有更好的操作体验

从标准来看,EPLAN符合几大国际设计标准,如 IEC、JIC、GOST 、GB等;



Eplan Electric P8截图

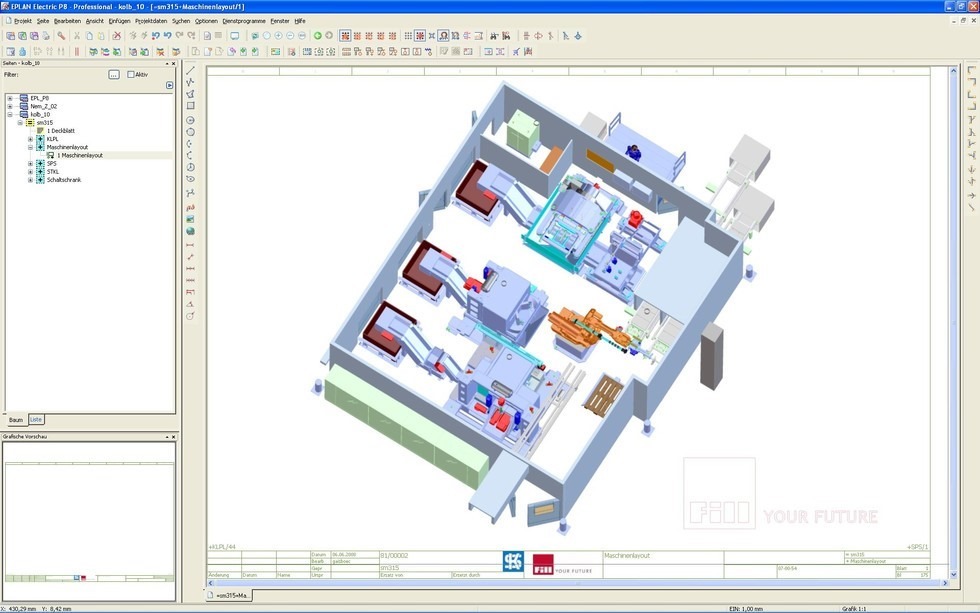

eplan eletric p8 draw house structure







Eplan Electric P8软件功能特点

宏变量技术

凭借强大的宏变量技术,EPLAN Electric P8在帮助客户节省时间方面又迈上了新的台阶。现在您能够插入最多带8个图形变量的电路图(宏),这些图形变量中包含预设的数据。例如,您可插入电动机启动回路的宏,并选择包含原理图说明和相应工程数据的变量,以决定断路器、熔断器、过载保护器以及正向/反向起动器等电气元件的容量。EPLAN Electric P8会将变量中的所有预设数据应用到您的设计当中。由于具有这种新的技术,在试用版用户进行的测试中显示出可以节省多达50%的时间。

真正的多用户同时设计

不同的EPLAN用户不仅能够同时在同一个项目地上进行设计工作,而且还能够实时查看其他用户所作的更改。这绝对是达到最佳工作状态的协同工程!标准转换:EPLAN Electric P8帮助您自动切换图纸上的电气符号和方位,将根据欧洲标准绘制的原理图轻松更改为北美标准,反之亦然。

灵活的工程设计流程

EPLAN Electric P8提供了极大的灵活性,您可以按照自己习惯的流程来进行项目设计。无论您从单线图、BOM、安装板和原理图开始项目设计,EPLAN Electric P8都将无缝集成和交叉引用所有的项目数据。您的设计流程将不会再受任何限制!总线拓扑表示:EPLAN Electric P8帮助您准确并有逻辑地表示任何总线拓扑连接的设备,并管理设备间的相互关系。

与Unicode完全兼容

有了EPLAN Electric P8,您能够以任何语言提交原理图。从中文的接线图到俄语的材料清单,一切都可以自动进行翻译,使得您与国际合作伙伴之间的协作更加容易。

单线/多线图

EPLAN Electric P8能够显示设备在单线和/或多线环境中的连接关系,并在切换和导航项目的同时管理导线的所有属性。

智能零部件选择和管理

EPLAN Electric P8通过电气功能的完整定义,提供智能零部件选择并减少差错。例如,您可以根据元件的预定义逻辑电气特性和设计要求,选择具有正确连接点数的元件。



Eplan Electric P8使用感受

Eplan P8 使用感受…_WangFeng_新浪博客

“以前都是使用AutoCAD 进行电气设计,设计的规范按奥地利的图纸(老外的,后来就中国改造化了),在没使用Eplan P8 (当然,Eplan 其它版本如Eplan 5、21没用过),感觉画个电气图也很简单不是十分复杂,作出一个就是 Copy + 修改,再手动作作端子表就O了.

    最近的项目是用的Germany的图纸,老外用的是Eplan 5.7,向老外要技术资料时,没要Eplan文件,而是要的PDF格式的,但是需要中国化需要修改. 必须重新画,以:就Down了个Eplan P8最新的(China),直接就用(我的原则是不先完全要学会,先用,边用边学),用了1个星期的时间基本搞定(120 page),完成后的感觉: 以前用AutoCAD时就是Sha Zi。 标准化的图框、基本符号、厂商数据、端子插头表自动生成等等,太方便了. 一个字:::: 爽! 美中不足就是在端子表中,电线线的芯数及线径不能显示,试了一下必须得建立电线部件后才能显示,但时间少,没时间整那个了,麻烦. 手工改一下了事. 把经常用的厂商数据都整进去,也是一项大工程,但输完后,就省事了.

   本本配置不太高,有点落.. 导入标准的厂商数据太多,选择部件时比较慢。

总的感觉还是不错! 毕竟Germany用了好多年了… 还在用 AutoCAD的同志们,可以试试…”



有哪些是AutoCAD不能做,而Eplan可以实现的功能?

  • 自动连接,融合mend,断线break lines的能力
  • 立即给设备打标签和连接编号
  • 提供点到点连接的列表
  • 自动创建报告和BOM

Eplan Electric的其他功能

  • 支持无限存储简单,复杂或可扩展的原理图
  • 选项技术?Options technology
  • 语言转换
  • 迅速的多用户访问
  • 智能组件的选择和管理
  • 转换为电气工程标准,包括IEC,GHOST,NFPA
  • 自动转换为PDF, DWG, XML文件
  • 与PLC进行数据交换
  • 预原理图工程
  • 总线拓扑显示





PLC和Eplan之间的关系

抽空看看:

EPLAN P8 中PLC 生成原理图 – 星云的日志 – 网易博客

Eplan中PLC的操作-在线课程-在线培训-学工控

EPLAN中设计PLC的三种不同方式【曹大平】_工控老鬼_新浪博客

张海如制作的EPLAN视频_17 PLC(1)_在线观看视频_土豆





参考资料

EPLAN P8是什么_百度知道

EPLAN P8 高级教程(中文版) – 能源电力 – 道客巴巴

电气工程项目设计管理(EPLAN Electric P8)下载v1.9.5.3231_EPLAN电气 西西软件下载

EPLAN Electric P8 v2.2.6360 HF1 | Free eBooks Download – EBOOKEE!

EPLAN Electric P8: Power for electrical planning and engineering

EPLAN Basic training P8

Fill: EPLAN sped up development of special machinery production – EPLAN

EPLAN Software & Service: EPLAN takes on the cable harness – EPLAN

EPLAN Training Electric P8 First steps – MatchWare A/S Software Informer

eplan_百度百科
