【整理】RS485针脚pin脚功能说明以及常见pin脚解法的解释



RS485的针脚功能说明

之前:

【整理】AIM401-0821如何连接RS485+RS485中的引脚说明

中,已经接触过RS485的A口和B口了。

这次,又遇到一个:

板子上出来的RS485是A口,B口,和C口。

貌似C口是接地的。

参考了:

wiki rs485

http://en.wikipedia.org/wiki/RS-485

后,得知C口是:

signal reference ground

即地线。

一般可不接。

所以,还是接A和B,即可。

关于RS485,很多时候,看到的:

RS232转RS485后,接出来的针脚是6个pin的:

  • T/R+
  • T/R-
  • RXD+
  • RXD-
  • GND
  • VCC

一直没太搞懂具体含义。

后来参考了:

宇泰 485转232双向转换器无源RS232转RS485转RS232 带485接线柱

而看到解释说明了:

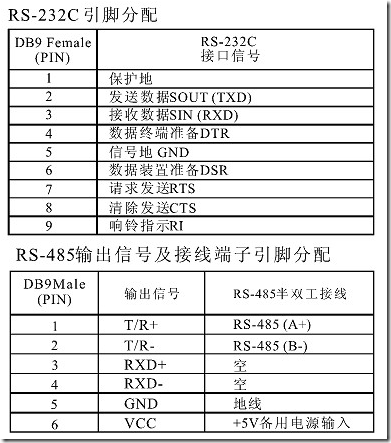

rs232 and rs485 pins functions



即:

  • T/R+:RS-485A+==RS485的A口
  • T/R-:RS-485B-+==RS485的B口
  • RXD+:可留空,不接
  • RXD-:可留空,不接
  • GND:一般也无需接,非要接的话,也可以接地
  • VCC:一般也无需接,非要接的话,也可以接电源

而后面,要介绍的那个,接线柱,

从9针转换为4针,转换后的4针,就是对应的:

  • T/R+
  • T/R-
  • GND
  • VCC

即,对应的:

  • A口
  • B口
  • C口
  • VCC

其中:

对于RS485来说:

一般只需要去接对应的A口和B口即可

C口,即GND,一般可不接;

VCC,属于额外的电源,一般也无线接的。



注:

相关内容:

【整理】AIM401-0821如何连接RS485+RS485中的引脚说明



后来又找到一些截图,更加清晰的解释了,对应的RS485的针脚功能

注:

正常的,RS232转RS485的话,转换出来的是9针的,对应的引脚功能如下:

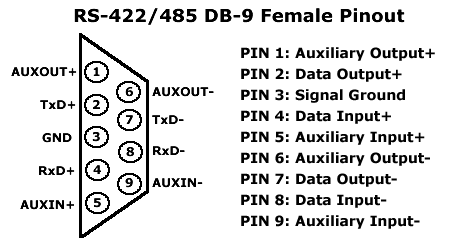

母口:

db 9 pinout female rs422 rs485

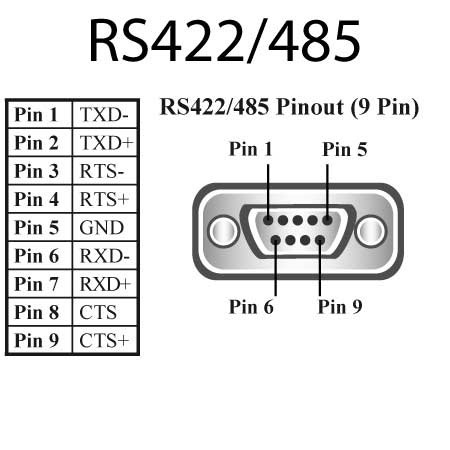

公口:

rs422 rs485pinout 9 pin functions







RS232转RS485转换器

之前买了个,RS232转RS485的转接器/转接头

对应的是

宇泰UT-2201 无源RS232转RS485 485转换器

后来又看到另外一个:

宇泰UT-203A RS232转RS485/422转换器

通过问了店小二而得知两者的区别:

UT-203A除了支持RS485,还支持422的

UT-2201只支持485

后来,在其官网中,找到了对应产品说明:

UT-2201

UT-203



接线柱

对应的,比如:

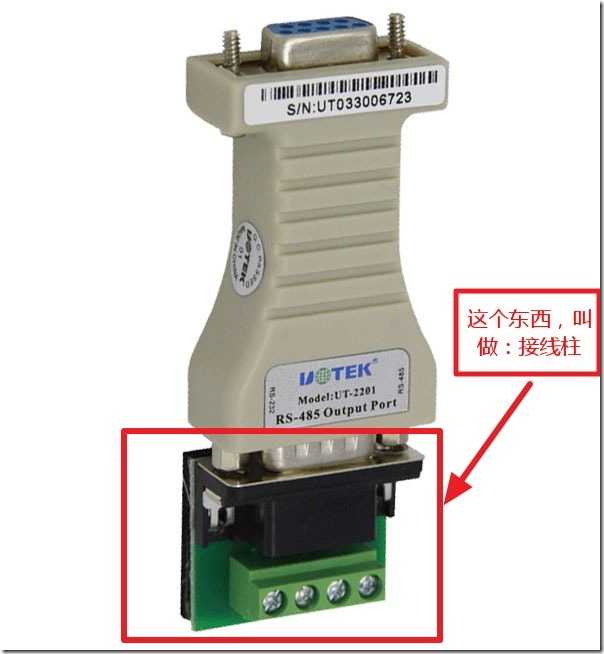

ut-2201 rs485 to rs232

其中的,那个绿色的小板子

将9针的,转换为此处的4针的

叫做:接线柱

目的是:

为了之后,(RS485的)接线,方便

其中螺丝可以拧松,接上线,再拧紧

否则:

只能另外找跳线,对于转接出来的9针的针脚,

要很清楚哪个针脚是对应的我们所需要的T/R+哪个是T/R-

即对应的A口和B口

然后还要另外再用跳线连出来

才能接线,所以很麻烦

所以用这个接线柱,为了就是方便接线



RS485的接线

根据接口说明:

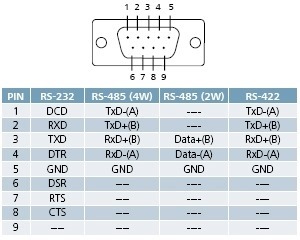

rs232-rs422-rs485-pindb9

如果,从RS232转成RS485的话,

对于接线接到RS485的设备上,

只需要对于9针的口,

接出来对应的:

3号

4号

5号

口,即可。

然后用单根的接线,引出来,即可。

如图:

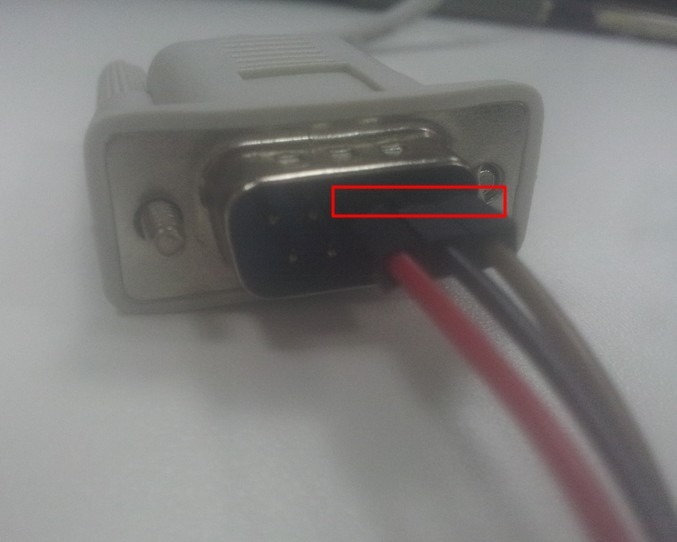

rs485 pins connectted using single line

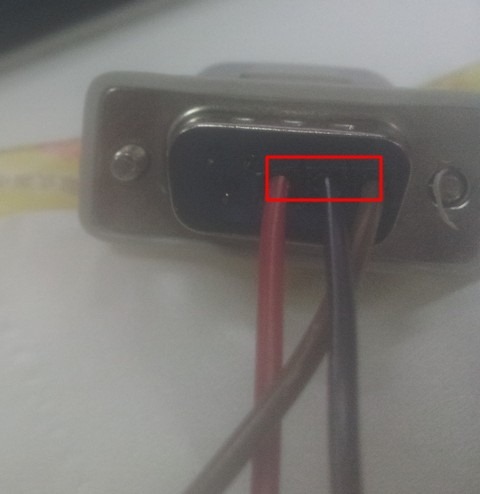

rs485 pins connectted using single line whole view

然后接到你的所要连接的RS485的设备上。



很明显,此种接法,虽然灵活,但是还是麻烦:

需要自己搞清楚哪几个pin

然后用线接出来

还是没有上面的:接线柱

好用。

有机会的话,还是用接线柱,比较方便。



总结

RS485,之前很不熟悉。

现在慢慢的,有点概念了。
