【整理】硬件接线材料方面的基础知识



电子线的种类

电子线,有好几种:

杜邦线

2.54线

2510线



针脚个数的叫法

20针

== 20pin

==简称:20p

-> 所以你去淘宝搜:

20pin

20针

20p

都可以搜到,对应的20针脚的排线。



20针/20pin/20p的排线

比如,之前买了些线:

20P连接线 FC-20芯排线 20芯灰色红边线(质量好)1.5米 5元/条

截图:

2.54mm cable with connector

对应的,该线,就是:

间距是2.54mm(毫米)的线。

(参考了:接线端子 5.0 5.08 3.5 3.81 2.54 这几种型号在使用上有什么区别?一般哪一种用的最多?

其对应的插孔是这样的:

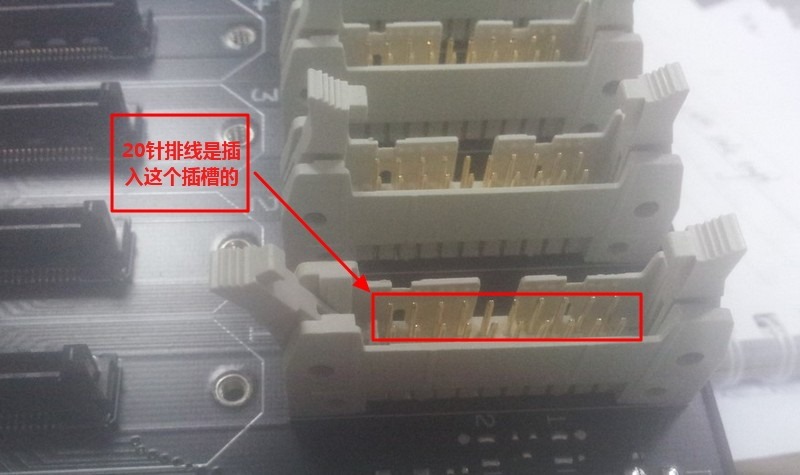

20pin wiring connector

连接好之后,效果是这样的:

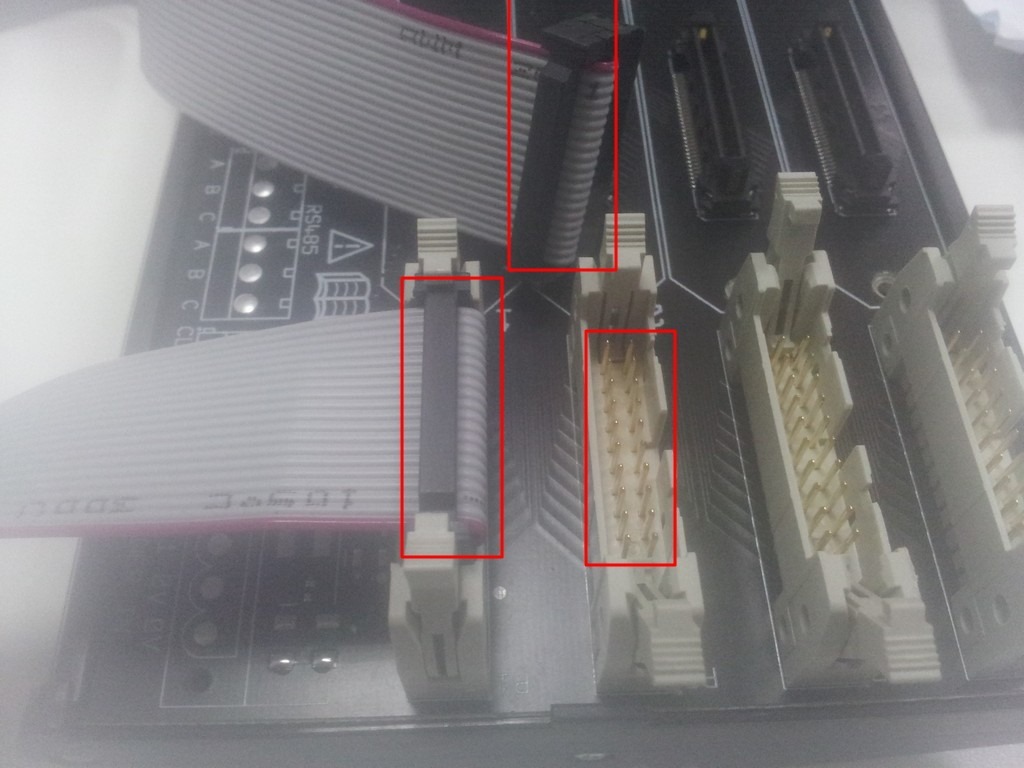

connected 20 pins to 20pin slot detail view

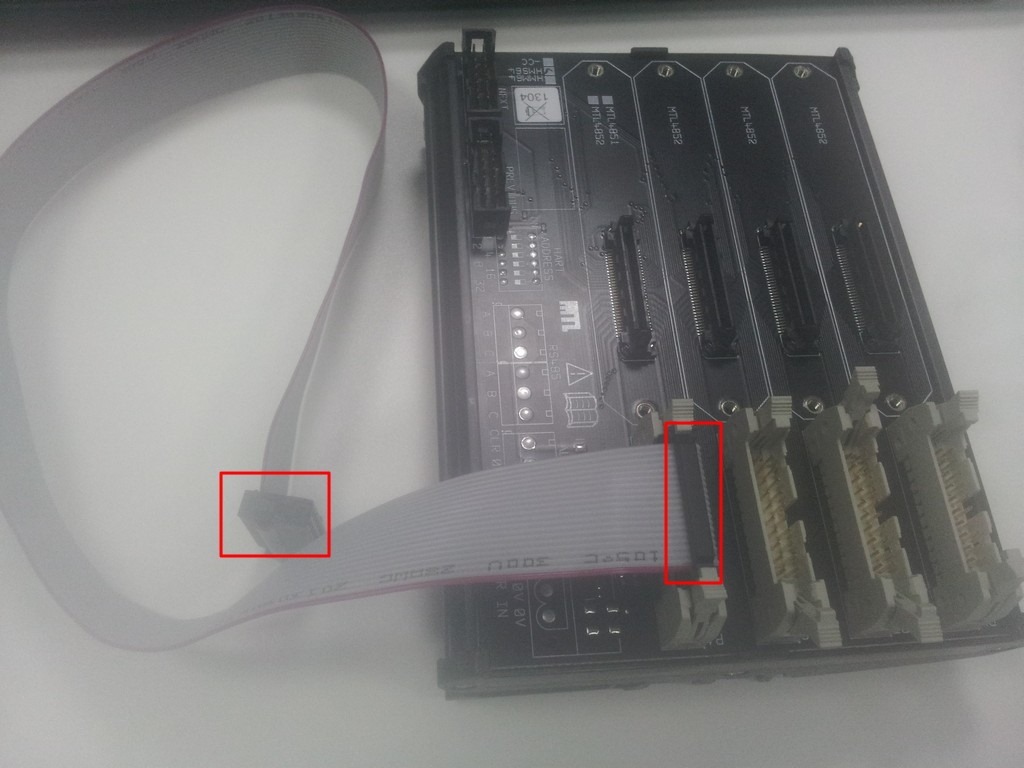

connected 20 pins to 20pin slot whole view





单根的连线

后来买到了,那个所谓的:

杜邦线 单根的

效果如图:

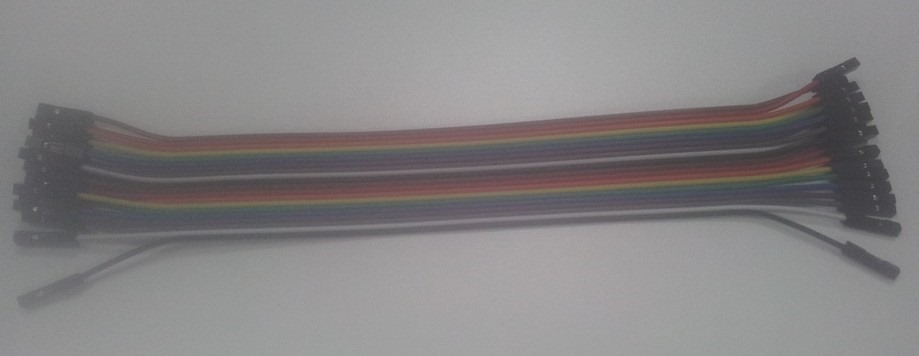

single pin wiring dubang whole 20 pins

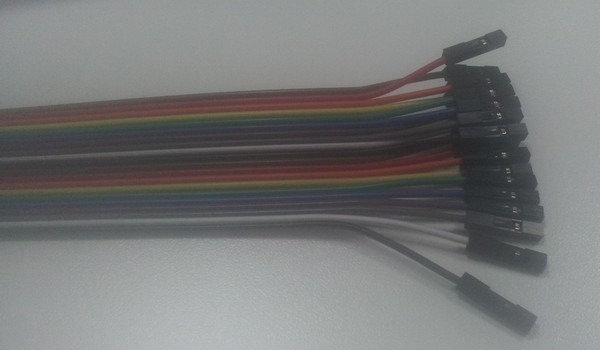

single pin wiring dubang single header



其中,这些很多根的排线,拿到手,是连在一起,所谓的排线

当然,是可以,随便撕下来,变成单根的:

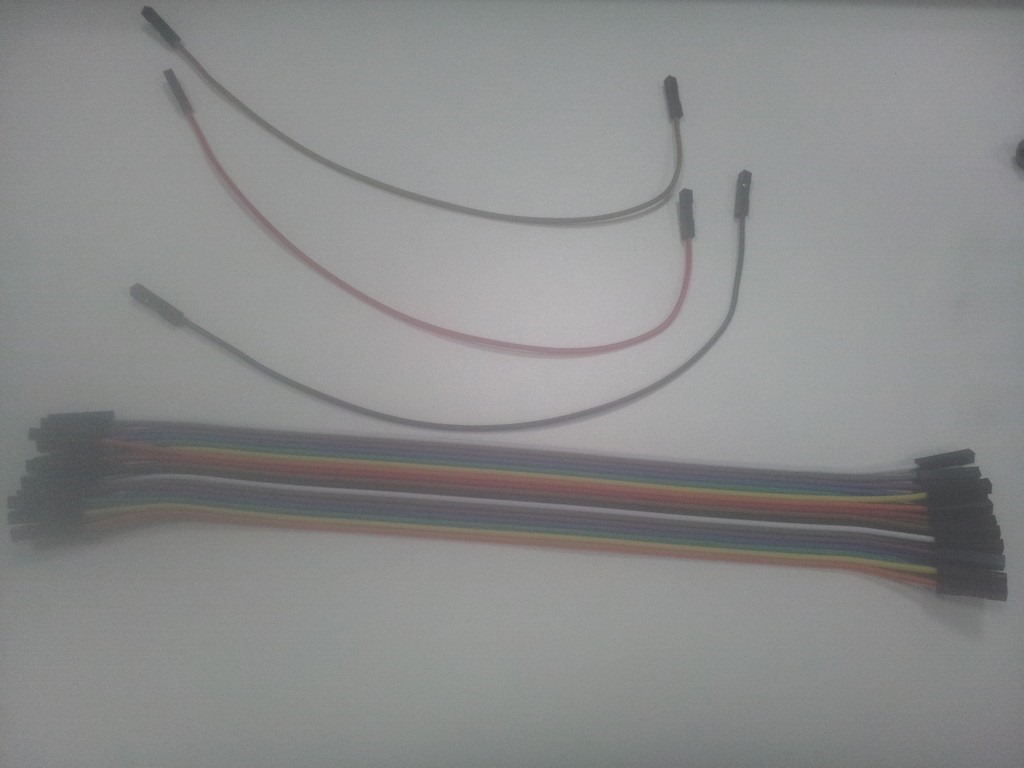

splitted some line from 20pin group wiring



即:

用这些,单根的线,连接很多,那些开发板上,引出的各种pin脚,包括:

GPIO的pin脚;

串口的各个针脚

等等。



比如,之前在:

【整理】RS485针脚pin脚功能说明以及常见pin脚解法的解释

中的,从RS485的9针,用此单根线,接出来对应的A口,B口和C口:



总结

还是要多接触,才有更加深切的体会的。
