【记录】使用USB口的HART猫ExSaf ESH232U去检测某HART设备

【背景】

之前已经拿到和安装好了ESH232U的驱动:

【记录】为USB接口的HART猫ExSaf ESH232U安装对应的USB转RS232驱动

现在去用其测试一下,能否扫描到对应的某HART设备。

其中:

物理上,已经把ESH232U连到PC上了。

且物理上,HART两个挂针已经接到某HART设备的2个引脚上了。

【折腾过程】

1.还是去用之前的:

【记录】下载试用HART协议分析工具FrameAlyst

2.打开对应的:

hart tools 7.2 framealyst 7.2 click it

3.然后去设置对应的HART参数:

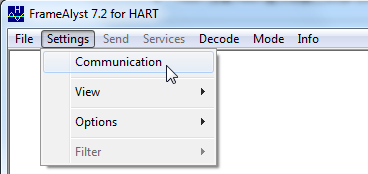

framealyst communication

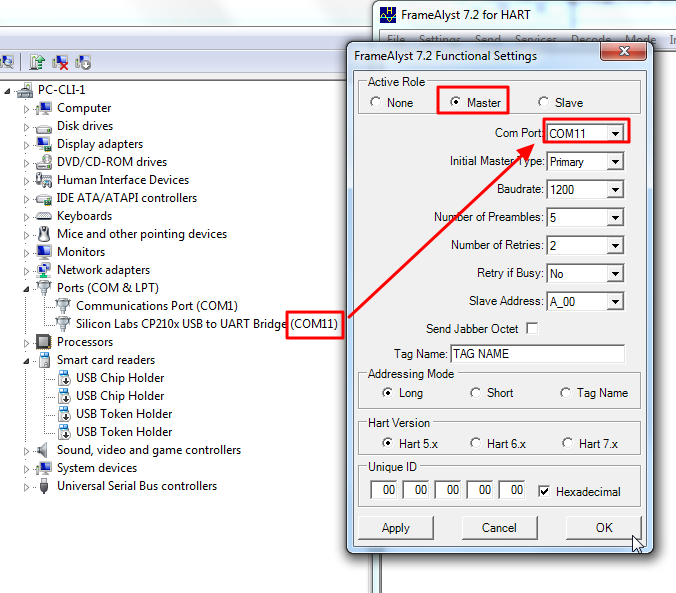

set to master and com11 and hart5

设置好后,可以看到程序窗口底部的状态栏中,显示:

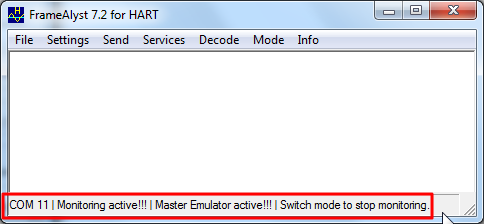

COM11 | Monitoring active!!! Master Emulator active !!! Switch mode to stop monitoring

com11 monitoring active master emulator active

4.然后再去扫描设备,看看能否扫描到:

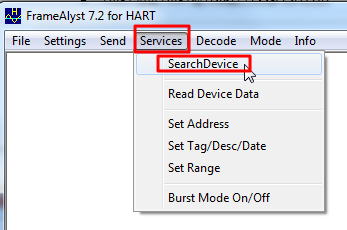

services searchdevice for alive hart devices

5.扫描了两次,都是可以正常扫描到设备的:

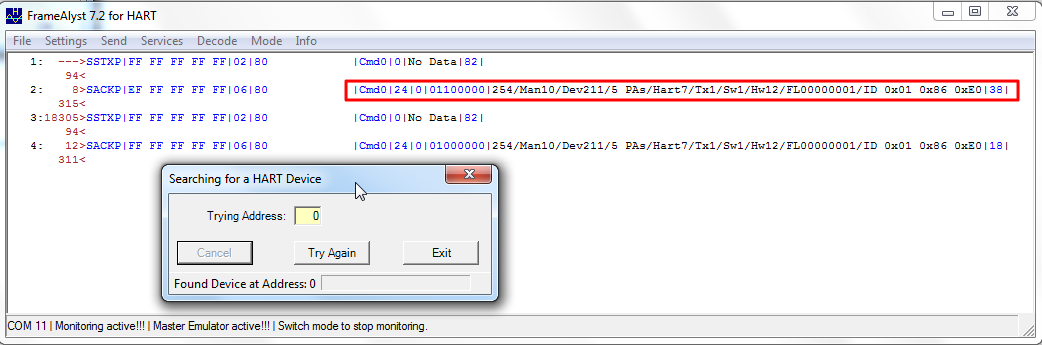

sackp comd0 response not empty man10 dev211 hart7

其中,那个cmd0返回有数值的,就说明是有设备了。

且可以看到:

是HART7的

【总结】

至此,说明此USB口的HART猫,是可以正常工作的。


【后记】

1.后来,又去找了个HART设备:

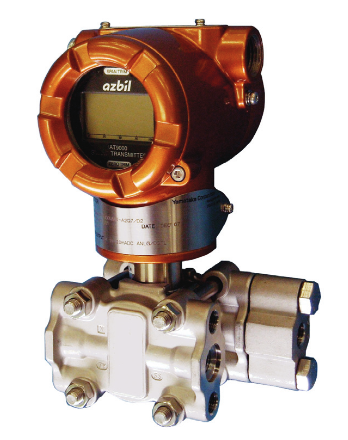

Yamatake Azbil AT9000 Advanced Transmitter Model GTX

AT9000 Advanced Transmitter Gauge Pressure Transmitters

如图:

yamatake azbil at9000 Advanced Transmitter Gauge Pressure Transmitters

然后去用此FrameAlyst去测试,然后也是可以找到HART设备的:

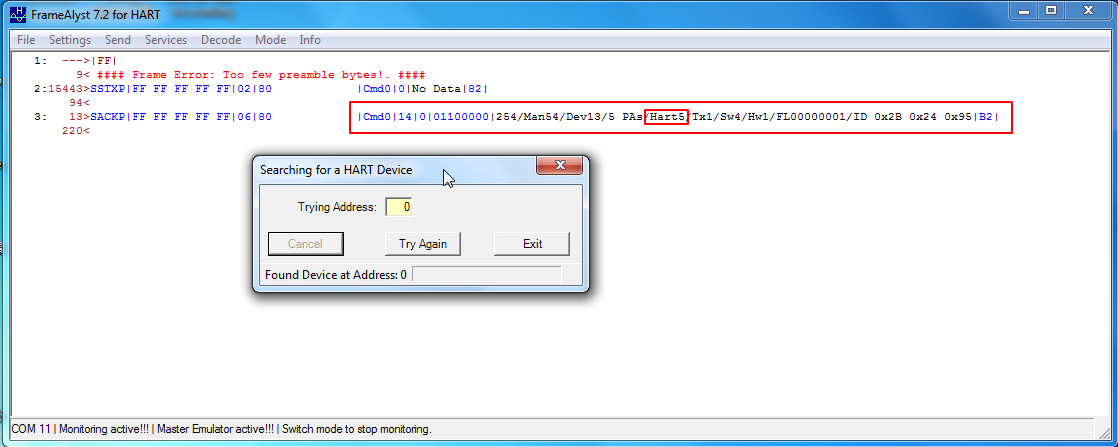

found hart device yamatake at9000 advanced transmitter

至此,证明此USB接口的HART猫:ExSaf ESH232U,还是蛮好用的,兼容性不错。


【后记 2013-11-11】

1.后来再去找了个HART设备,然后用此USB口的HART猫去检测,结果也是可以找到设备的:

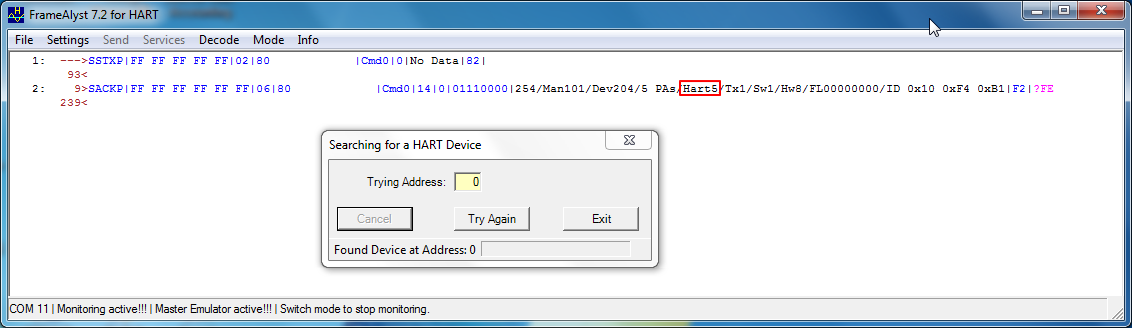

use framealyst to search out another hart5 device sw1 hw8 man101 dev204

可见,对应的此HART设备信息是:

1:  —>SSTXP|FF FF FF FF FF|02|80            |Cmd0|0|No Data|82|
    93<
2:    9>SACKP|FF FF FF FF FF FF|06|80            |Cmd0|14|0|01110000|254/Man101/Dev204/5 PAs/Hart5/Tx1/Sw1/Hw8/FL00000000/ID 0x10 0xF4 0xB1|F2|?FE
   239<

即:

Man101

Dev204

5 PAs:5帕的压力?

HART5:HART5的

Sw1:软件版本 v1

Hw58:硬件版本v8
