【已解决】J-Flash ARM烧写Nor Flash时出错:PC of target system has unexpected value after programming

工作和技术 crifan 1982浏览 0评论

【已解决】J-Flash ARM烧写Nor Flash时出错:PC of target system has unexpected value after programming

【问题】

最近在用J-Flash ARM去烧写TQ2440板子上的Nor Flash,但是在烧写过程中,经常会出错:

PC of target system has unexpected value after programming

如图:

【已解决】J-Flash ARM烧写Nor Flash时出错:PC of target system has unexpected value after programming - carifan - work and job

但是需要说明一点的是,在此之前,有段时间一直用此工具烧写Nor Flash的,都是很顺利,N多次,都没有任何出错的。

而现在出这样的错误的几率是9/10,即搞个好多次,才能偶尔又一次成功烧写的,搞得很是郁闷,严重影响心情和调试效率。



【解决过程】

1. 看着这现象,貌似是RAM不稳定或者没有初始化好,而导致J-Flash ARM运行有问题,没有正常烧写。

所以去尝试取消了RAM,即Options -> Project Settings -> CPU中,取消Use target RAM(faster)的话,好像是不会出错的,但是烧写起来,速度就太慢了,是一个一个字节烧写的,烧个200多K的u-boot.bin的话,估计得几十分钟,所以无法忍受。

还是需要用到Use target RAM(faster)来实现快速烧写的,这个只要一二十秒即可。

2.后来又去更改JTAG的工作频率,从很低的100KHZ到很高的4MHz,12MHz等,或者是Auto模式,都试了试,但是还是会出错。

3. 后来又去折腾,更改很多设置,看看是否有用。最后的最后,幸运地,终于找到解决办法了:

Options -> Project Settings -> CPU -> ‘Use following init sequence:’中,默认只有一行:

0 reset  0 0ms reset and Halt target,

然后选中该行,点击Edit,修改Delay为2ms,确定,即可。

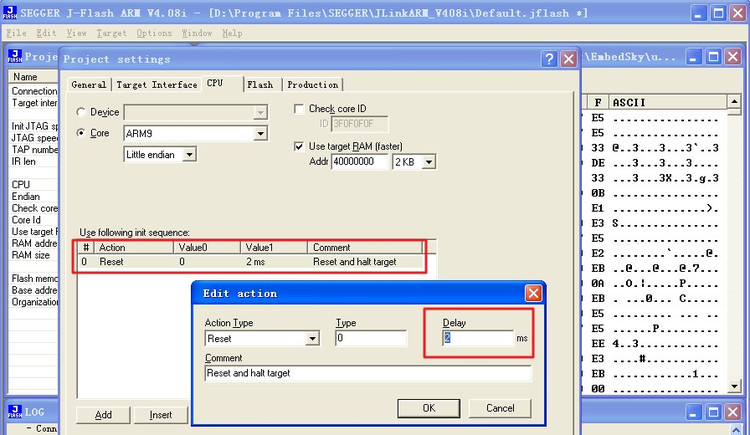

如图:

【已解决】J-Flash ARM烧写Nor Flash时出错:PC of target system has unexpected value after programming - carifan - work and job



即在通过JTAG去reset重启目标开发板之后,再delay延迟个2毫秒,等待板子各种硬件都稳定了,然后再通过J-Flash ARM去烧写Nor Flash,此时就都一切正常了。

额外说句:

后来输入英文“PC of target system has unexpected value after programming”的时候,发现google上,也有对应的帖子的,只是自己之前没发现而已,惭愧啊。

不过刚去看其解决方法,倒是和我不太一样,其是把’Use following init sequence中的动作从默认的reset改为Halt,即使cpu暂停,使得CPU不会乱跑,然后接下来去烧写nor flash,也就正常了。而我此处的是reset后,等待2ms,目的也是等待系统稳定。目的相同,实现方法不同而已。

刚又看到别人讨论此现象的原因,说是可能是watchdog还在运行,导致系统reset,所以程序跑飞了,所以才出错的。

个人感觉不是很像,如果是watchdog还在运行导致出错,那么我们上面的reset后,多加的2ms的delay后,也还是会出错才对,但是我这里是可以解决问题,不会出错的,所以,感觉是系统reset后,需要一段时间,等稳定下来,继续操作,才正常的。

不过有空是可以尝试去设置关闭watchdog,看看是否能解决问题。

经过尝试,发现添加对应动作去在reset后,关闭watchdog:

0x53000000= 0x0; /*  make sure bit5=0 to disable watchdog */

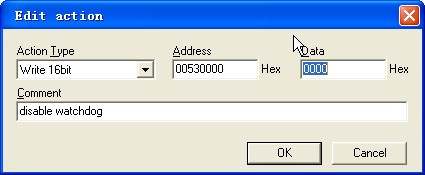

如图:

【已解决】J-Flash ARM烧写Nor Flash时出错:PC of target system has unexpected value after programming - carifan - work and job
 但是再去烧写nor flash,还是会出错,所以,可以确定不是watchdog的问题,而很可能是TQ2440在reset后,系统稳定性的问题,需要有个延迟以等待系统稳定。


【总结】

1.遇到问题,还是需要大胆地多去折腾折腾,最后往往会有效果的。即使没解决问题,也会有新的发现的。



【引用】

1.Solved: J-Flash ARM: PC of target system has unexpected value after 。。。

http://lesca.me/blog/2011/02/25/solved-j-flash-arm-pc-of-target-system-has-unexpected-value-after/

2. 使用J-Link下载程序到Nor Flash

http://blog.mcuol.com/User/Leo_lei/Article/36503_1.htm
