【记录】用烙铁和TTL线给Netgear R6220焊接出串口用于恢复刷机

路由器 crifan 4489浏览 0评论

折腾:

【记录】拆机Netgear R6220路由器并研究是否可以通过TTL线的串口刷机

期间,已经买了:

【记录】买烙铁和TTL线USB转串口线

接着就是去:

用电烙铁焊USB转串口,TTL线

把排线针头焊接到电路板上,然后才能用排线接到USB转串口上到电脑中,电脑中用串口去刷机

此处,之前只是看别人用过电烙铁,自己好像很多年前用过,都忘了怎么用了。

所以还是先去网上搜索看

https://item.taobao.com/item.htm?id=562591502138

新的电烙铁刚开始使用会冒烟现象,这是云母芯发热时的正常现象,使用几次就不会了。

《无聊拍遍五金工具系列之》— 电烙铁的使用方法_哔哩哔哩 (゜-゜)つロ 干杯~-bilibili

【史上最二工程师】第一集:电烙铁、助溶剂,焊锡的正确用法_哔哩哔哩 (゜-゜)つロ 干杯~-bilibili

http://v.youku.com/v_show/id_XNzM3MzQ0NjM2.html

电烙铁使用技巧

如何正确使用电烙铁和保养电烙铁? – 知乎

“先把元件插入焊接孔,把烙铁头沾一下松香(松香是助焊剂,可以去除焊接面的氧化层,增加锡的流动性,并有效避免干焊,从而提高焊接质量),然后把电烙铁贴着元件引脚和焊盘放,再把锡丝往接触点上送,这时锡会自动填满整个焊盘四周,这时,先把锡移走,然后提一下电烙铁,等待焊点凝固……

这时候我们就要把多余的锡给去除,我们可以用到吸锡器(利用吸力将融化的锡吸走),也可以用到吸锡带(利用铜线吸锡),如果手头没有这两种工具的话,我们还可多加松香,使焊锡流动性增强,用烙铁一点一点把焊点上的锡移除(加松香使焊点融锡,然后把烙铁头上的锡用海绵擦干净,再加松香融锡,重复上述操作,即可将焊点上多余的锡去除)。

这里需要说明一下,电烙铁在焊盘上停留的时间不宜过长,两三秒就好了,时间长了很可能损伤元器件或焊盘,如果一次没焊好,就移开等一下再次焊接。

还有一点也是要注意的,在使用电烙铁的过程中,包括每次焊接完成,要断电之前,烙铁头上都要始终包裹一层锡,总之就是时刻让它有一层锡保护着,避免烙铁头直接与空气接触,这就是避免烙铁头氧化的根本。”

[转]电烙铁的使用小技巧 – CRoot – 博客园

“等到烙铁头足够的热了,这时可以先沾一些松香——一点就够了,蜻蜓点水即可(在使用电烙铁的过程中也是如此,每次焊接东西时,先沾松香,再上锡或者焊接,都有助于锡的融化和提高其流动性,焊接的质量会大大提高”

然后就可以去尝试自己焊了

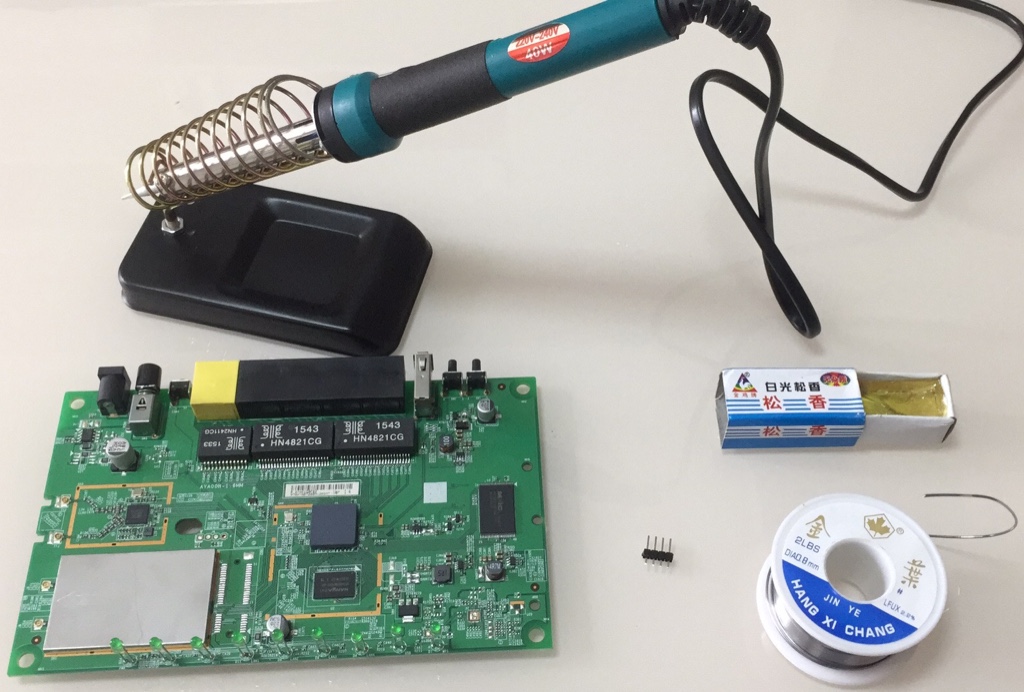

要焊接的工具和电路板:

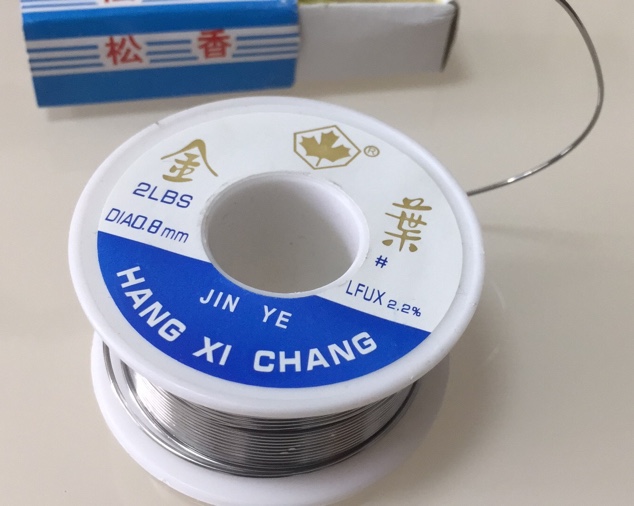

焊锡丝:

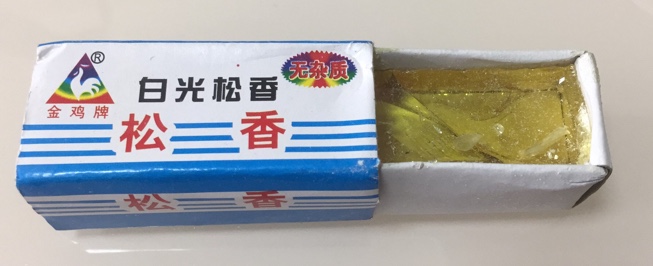

松香:

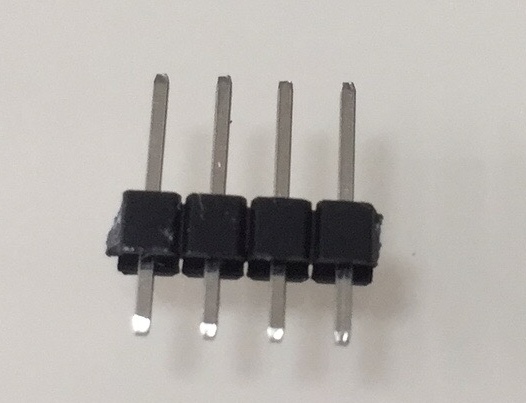

4根单排排针:

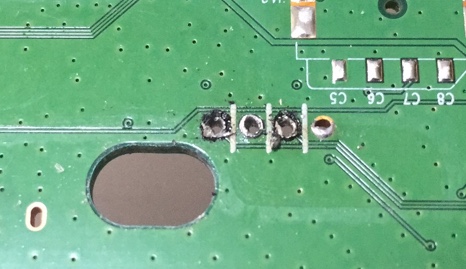

电路板:

背面:

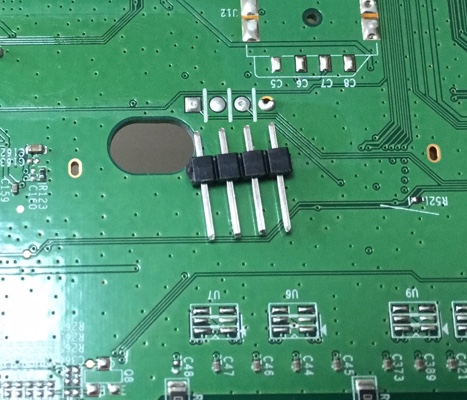

需要正面焊上去排针:

然后去加热电烙铁,然后沾上松香,然后沾上焊锡,就可以了。

不过此处需要先去:

把之前的电路板上的焊锡,要去掉,否则排针插不进去

不过好像不用,在焊接的同时,就可以焊接上了。

然后此处花了好多分钟,最后终于解决了:

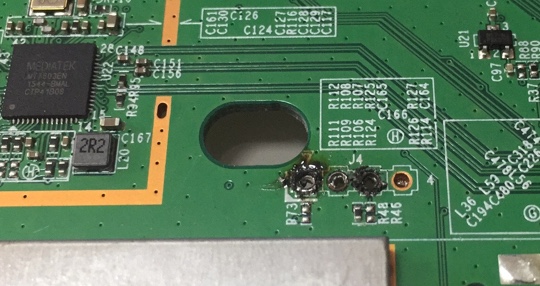

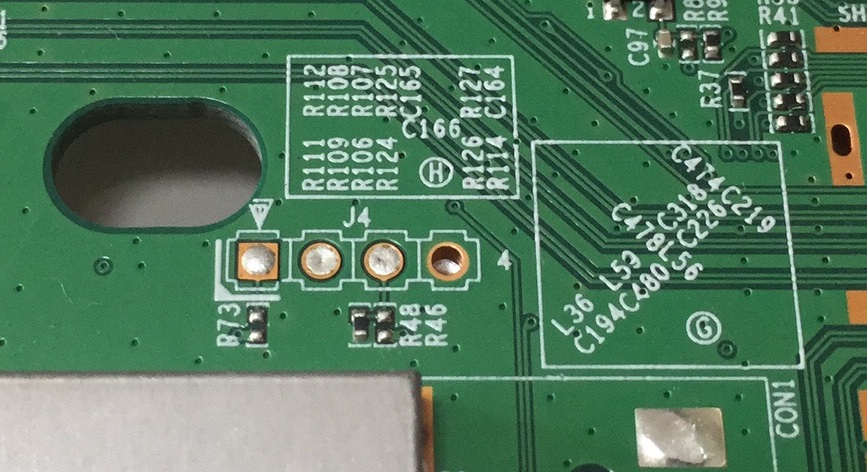

把原先残留的锡去掉了,变成前后通的:

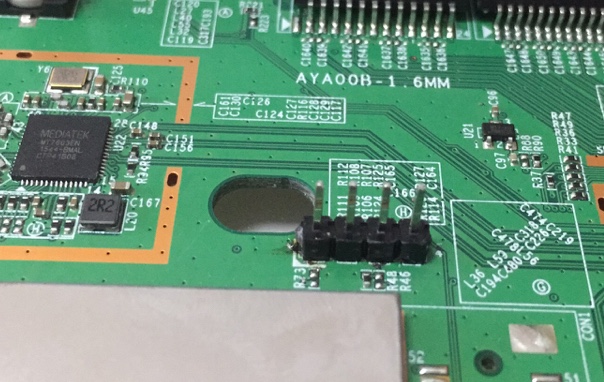

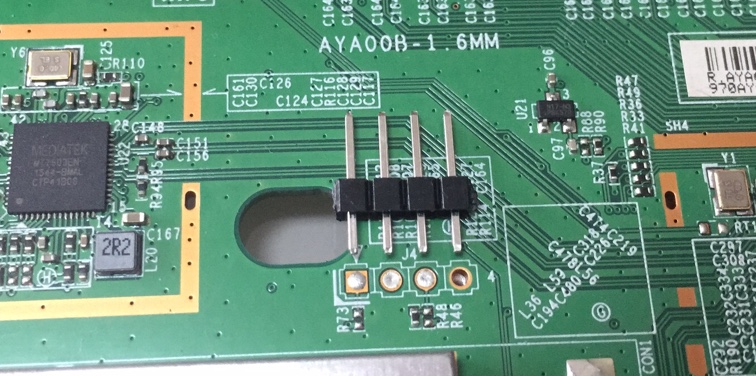

这样4个排针,才能插进去到电路板的孔中:

然后再去焊接

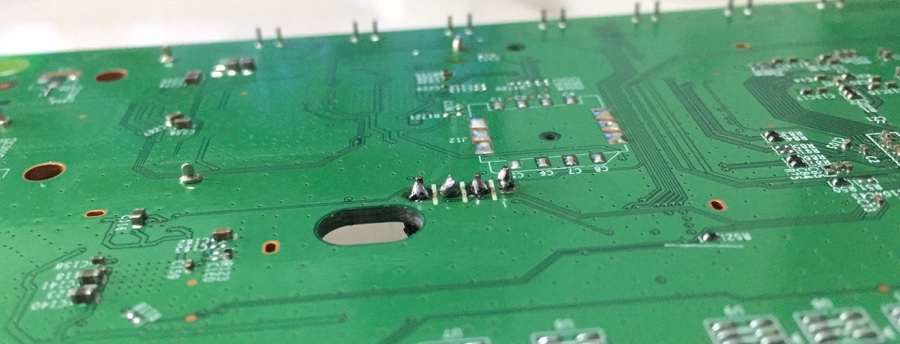

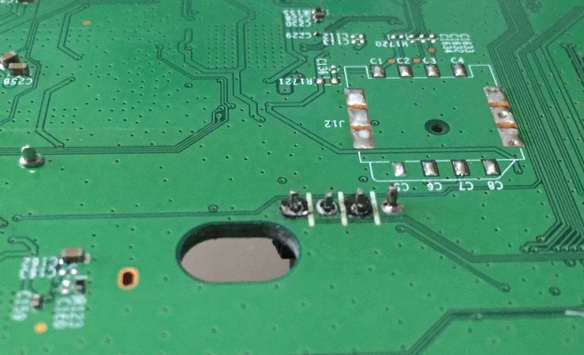

此处背面去焊上焊锡,就可以了:

虽然焊接的很挫,但是应该,或者说希望没有虚焊。
