详解ARM的AMBA设备中的DMA设备PL08X的Linux驱动

第 1 章 ARM的PL08X的代码的详细解析 第一部分

int pl08x_fill_lli_for_desc(struct pl08x_txd *local_txd, int num_llis, int len,
				union _cctl *cctl, int *remainder)
{
	struct _lli *llis_va = (struct _lli *)(local_txd->llis_va);
	struct _lli *llis_bus = (struct _lli *)(local_txd->llis_bus);
	llis_va[num_llis].cctl.val	= cctl->val;
	llis_va[num_llis].src		= local_txd->srcbus.addr;
	llis_va[num_llis].dst		= local_txd->dstbus.addr;
	/*
	 * The bus bit is added to the next lli's address
	 */
	llis_va[num_llis].next =
		(dma_addr_t)((unsigned int)&(llis_bus[num_llis + 1])
					+ pd.pd->bus_bit_lli);
	if (cctl->bits.si)
		local_txd->srcbus.addr += len;
	if (cctl->bits.di)
		local_txd->dstbus.addr += len;

	*remainder -= len;

	return num_llis + 1;
}


	填充对应的contrl，source, destination 三个寄存器对应的值
	llis_bus[num_llis + 1]比较好理解，就是当前的LLI的next的值，应该赋值为下一个LLI 的地址

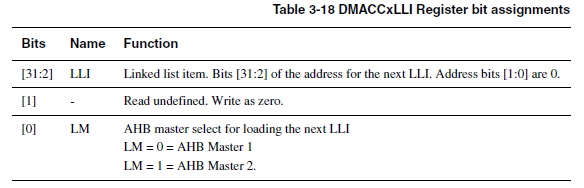

	需要特殊说明的是bus_bit_lli，此变量，意思为你当前使用DMA的哪个Master。 因为pl080内部有两个Master主控器，你在使用DMA的时候，要制定你当前是使用哪一个DMA，详情参考datasheet： 图 1.4. LLI寄存器的含义 其中32位的LLI的地址，由于是4对齐的，所以bit0和bit1肯定是0，正好利用第0位指示是master1 还是master2。 此变量不是此处pl08x DMA驱动赋值的，而是在你最开始去注册amba设备的时候赋值的。
	如果是SI，那么源地址在一次LLI的DMA传输后，源地址就应该更新，为再加上对应的每次传输的长度
