【整理】Arduino和面包板

Opensource Hardware crifan 8594浏览 0评论

【背景】

之前了解过一点Arduino。

后来有同事问到我面包板。

说实话,之前还没听过呢。

现在去搞懂是啥东东。

【折腾过程】

去参考了一些资料,总结如下:



面包板出现之前

就是普通的各种自己接线,尤其是需要自己用焊枪自己去焊接各个引脚。

很明显,焊接引脚,是个技术活。

好处是固定效果好,坏处是:

想要拆掉,就很麻烦。

而且一旦焊死,就不容易再换成别的连接了。



面包板的出现

简化了各种模块的硬件连线,使用这些物理连接更方便和通用。

目的是,不用焊接,也可以连接。

算是达到,即插即用的效果了。



面包板的特点

借用别人一句“面包板是一种电子实验用品,表面是打孔的塑料,底部有金属条,电子元器件按照一定规则插上即可使用无需焊接。”



上图:

面包板和连接线

white bread board and connection line

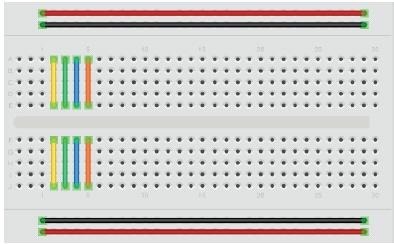

竖向是导通的



即:

vertical line all connectted for bread board

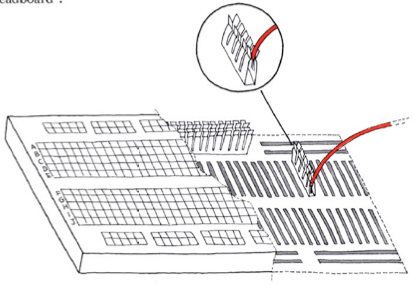

用内部结构图解释更清楚:

bread board internal structure

所以,这样的连接图:

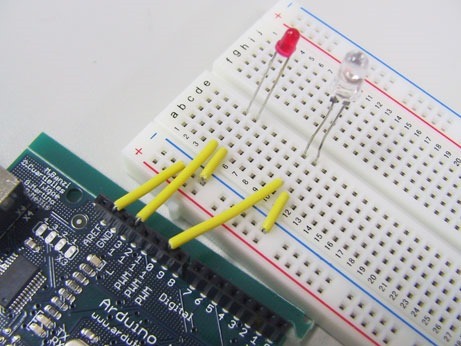

bread board connect led

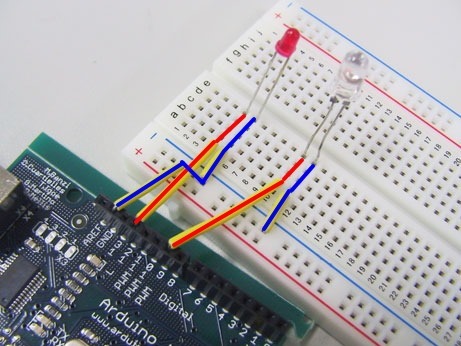

对应物理上的连接就是:

bread board connect led internal wired

所以,正负极接对了,就可以使得LDE亮了。

对应的,其他相对复杂的电路,自己对照上述规律,自己理出头绪,即可看懂如何连接了。



面包板应用案例

下面再找一些实际使用面包板的案例:

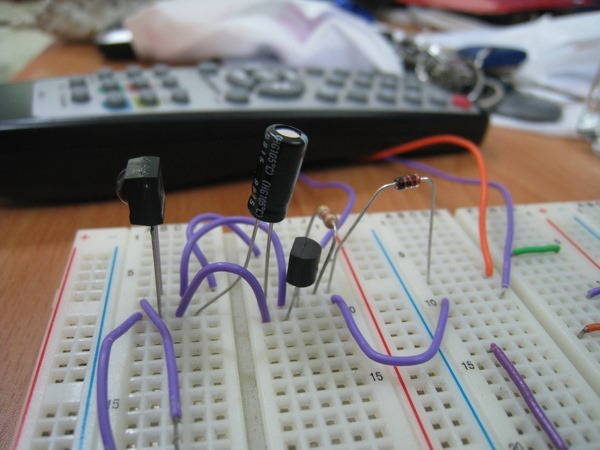

bread board example resistors



Arduino搭配面包板使用的例子:

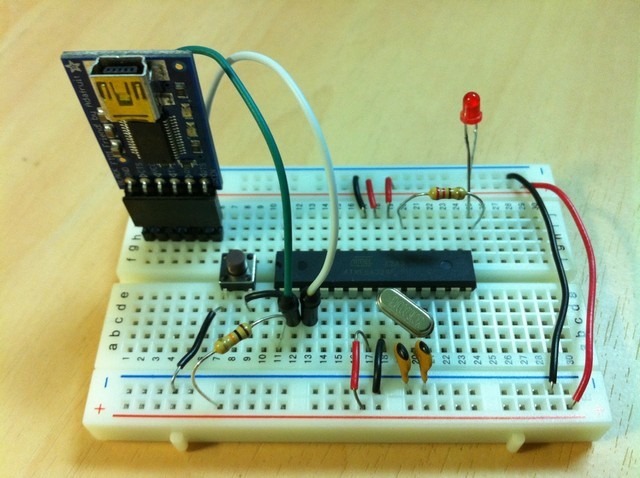

bread board example arduino crystal oscillator

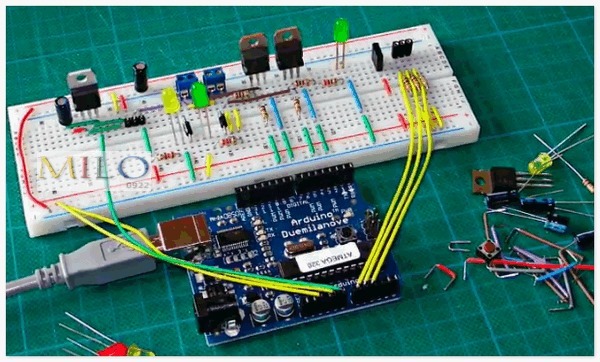

bread board example arduino and leds



参考资料

面包板的使用方法 – Arduino学习笔记的blog | 嵌入式在线博客

【下載】設計 PCB 印刷電路板 麵包版模擬程式 Portable 免安裝 @ MiLo :: 痞客邦 PIXNET

葉難: 在麵包板上建構Arduino(ATmega328P加USB轉TTL Serial轉接卡)

Arduino入门教程-补充内容-面包板的秘密 – Powered by Discuz!

Arduino——面包板简介_百度文库
