台式机8400GS显卡参数,历史介绍

电脑知识 crifan 607浏览 0评论
高清时代!8400GS游戏/视频/功耗测试
发布日期:2007年06月19日 作者:孙敏杰 编辑:孙敏杰
http://topic.pcpop.com/publish/articleview.aspx?id=202334

    2007年6月12日,AMD正式发布了中端HD 2600XT/PRO和低端HD 2400XT/PRO系列显卡,从此拉开反攻DX10市场的序幕。但是,AMD HD 2000系列正式版的驱动要等到月底才会放出,这两大系列产品也要等到6月底7月初才能正式上市,这就给了NVIDIA足够多的时间调整产品线来应对。


NVIDIA看似密不透风的产品线,还是被AMD找到了空档

    对于NVIDIA来说,HD 2600系列不足为惧,因为8600/8500系列产品已经上市了整整两个月,驱动成熟、性能功能完备、厂商的版本众多、用户的认可程度很高、可选择余地很大、性价比也越来越高。

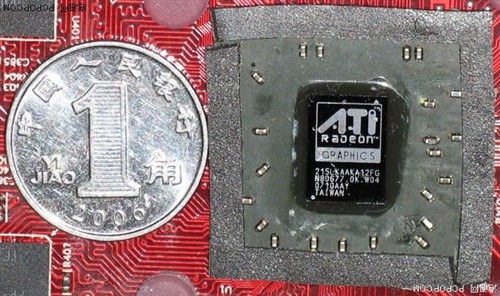

小巧的RV610核心,成本很低

    反倒是HD 2400对NVIDIA的产品线造成了一定的威胁,RV610核心仅有1.8亿晶体管,采用了65nm工艺设计,成本控制的相当出色。而且RV610是64bit显存位宽设计,对PCB和显存的要求非常低,厂商的制造成本被进一步降低。如此一来HD 2400系列被定位成入门级DX10显卡,凭借价格优势主攻8500GT以下的低端市场。


8400GS与8500GT/7300GT组成的低端三剑客,用户有了更多选择

    为了填补空白,NVIDIA又一次抢在AMD之前推出了更低端的DX10显卡——8400GS,用以对抗HD 2400系列。而且NVIDIA坚守发布即上市的策略,当您看到本文时,相信在很多大城市8400GS显卡已经摆上了柜台!


● 文章导航:

[第2页] 8400GS早就存在,为对抗HD 2400而生
        8400GS早有其人,为了对抗HD 2400进入零售市场
        显存带宽减半,其他规格不变
        同是G86核心,8500GT与8400GS的GPU封装不同
[第3页] 绝无缩水!8400GS的技术特性和功能介绍
        支持DX10、统一渲染架构
        支持第二代PureVideo HD技术,纯硬件H.264解码,改进VC-1解码
        支持HDR+AA、CSAA等关键特性
[第4页] 富士康公版8400GS 128MB GDDR2显卡赏析
[第5页] 小影霸非公版8400GS 256MB GDDR2显卡赏析
[第6页] 测试系统和测试方法详细说明
        测试系统配置和设置
        游戏性能测试项目:3DMark03/05/06,8款主流游戏
        视频性能测试方法说明
        两部1080P大片:皇家赌场、最后的武士
[第7页] 3DMark03/05/06理论测试成绩
[第8页] 经典DX9游戏:FarCry、DOOM3
[第9页] 经典FPS游戏:F.E.A.R、Half-Life2:Episode One
[第10页] 赛车游戏:极品飞车10、无限试驾
[第11页] 热门游戏:帝国时代3:酋长、切尔诺贝利阴云
[第12页] 高清视频解码能力&功耗测试
         皇家赌场——H.264 1080P解码CPU占用率&功耗测试
         最后武士——H.264 1080P解码CPU占用率&功耗测试
[第13页] 全文总结
         视频加速能力测试总结
         游戏性能测试总结
         NVIDIA低端产品线新老并存,7300GT是最佳游戏显卡
         期待AMD HD 2600/2400的性能表现,月底发布

    8400GS发布之后,就成为了目前NVIDIA产品线上定位最低的显卡,那么NVIDIA是通过什么方式与8500GT拉开差距、控制成本呢?——答案只有一个,那就是64Bit!

● 8400GS早有其人,为了对抗HD 2400进入零售市场

    实际上8400GS这款显卡两个月前就已经存在,NVIDIA在发布8600/8500时就包括了两款专供OEM的显卡——8400GS和8300GS,这是专为OEM整机厂商准备的入门级DX10显卡,为了控制成本都采用了64bit显存设计。只是NVIDIA认为64bit显卡3D性能损失太大,并不适合DIY用户追求效能的要求,因此并未进入零售市场。

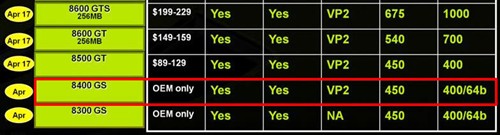

早在4月份,8400GS就已经给OEM大量出货

    如今ATI准备发布64bit的HD 2400,不惜牺牲性能追求低成本。所以,NVIDIA也为了最大限度的降低成本,争锋相对的发布了8400GS。由于该产品早就存在,所以NVIDIA又一次抢得先机!

● 显存带宽减半,其他规格不变

    8400GS依然是G86显示核心,拥有16个流处理器,支持第二代PureVideo技术。它与8500GT相比唯一的变化就是显存位宽缩减为64Bit,如此一来厂商只需为8400GS搭配4颗GDDR2显存或是2颗GDDR3显存就能满足要求,PCB设计难度、成本以及显存成本大幅下降。

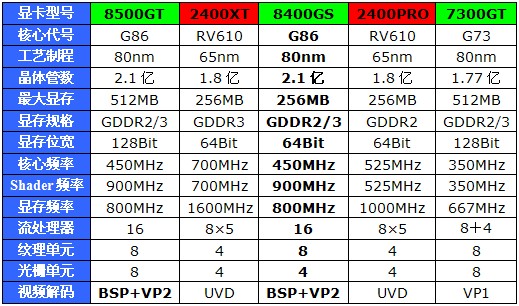

注:上表中的五款显卡都是NVIDIA/AMD公版频率规格;

    RV610核心的流处理器为8×5,表示拥有8个统一着色单元,每个单元包括5个ALU;

    7300GT的流处理器此处写成8+4,代表它拥有8条像素管线和4个顶点单元。

● 同是G86核心,8500GT与8400GS的GPU封装不同

    由于8400GS仅支持64bit显存,GPU用于连接显存的针脚可以减少一半,因此NVIDIA采用了小型封装,可以占用更小的PCB面积,方便厂商设计小板甚至是刀板的PCB:

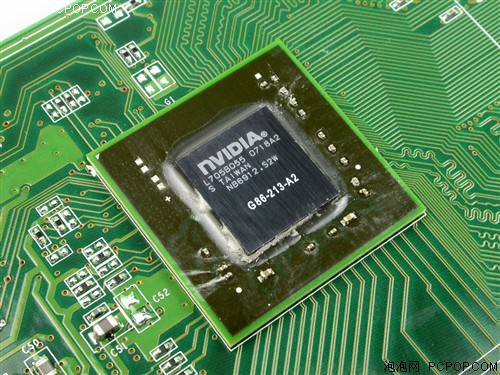

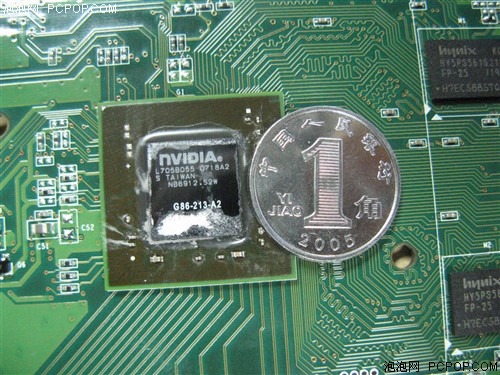

8400GS=G86-213,只支持64bit所以Pin较少,封装面积小

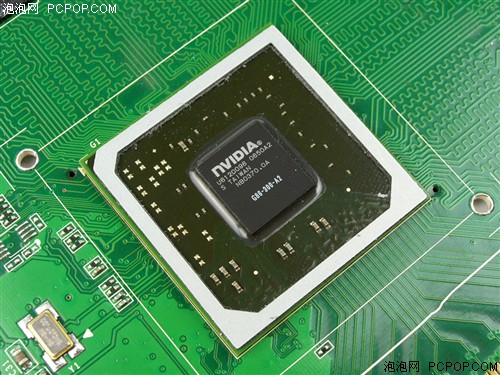

8500GT=G86-300,Pin脚与G84核心兼容,封装面积大

    通过对比可以看到,两颗GPU的Die Size完全相同,但GPU“占地面积”不同,主要是因为64bit版本不需要很多Pin脚。

    8400GS定位最低,仅仅拥有64bit显存,这就使得它的3D性能受到了限制。但是在硬件规格和功能方面,8400GS与8500GT、8600GT甚至8600GTS是没有任何区别的!

● 8400GS支持DX10、统一渲染架构

    对于一款3D性能较低的产品来说,支持DX10与否并不重要,但由于微软将在明年强行要求Vista认证显卡必须支持DX10标准,因此DX10对于低端显卡来说就非常重要了。8400GS将成为新一代入门级Vista显卡,取代7300LE的地位。

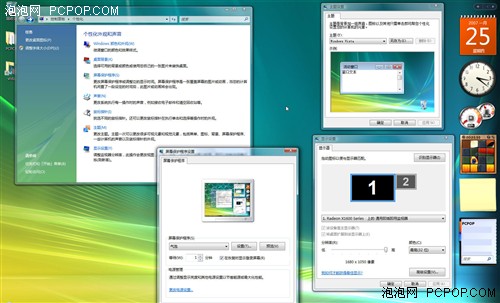

新一代低端显卡的基本要求就是完美支持Vista+DX10

    GeForce 8系列都采用了统一渲染架构,不再区分像素和顶点单元,这种架构主要为了提升GPU运行效率,减少晶体管的闲置与浪费。

● 8400GS支持第二代PureVideo HD技术

    G84/G86核心比起上一代的G7X,在视频方面的改进非常大,除了升级Video Processor之外,还加入了新的BSP引擎,专门负责H.264格式的解码,从而接管了高清视频播放的所有步骤,将CPU占用率降至最低!

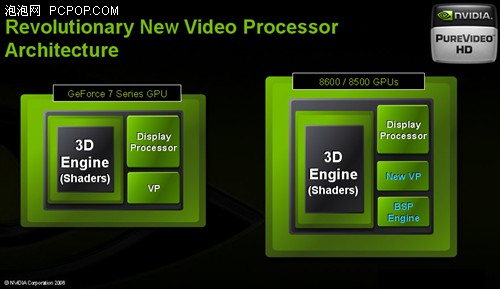

8400GS的视频处理模块完整的保留了下来

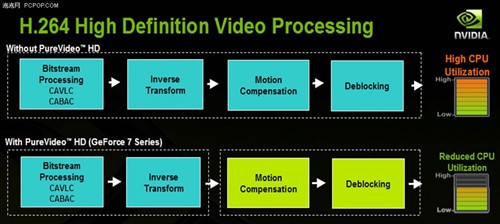

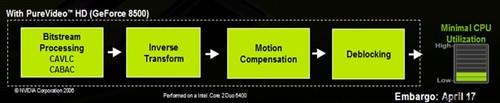

8600/8500/8400能够独立解码H.264视频

    从上图可以看出,H.264视频解码过程的四个步骤全部被G84/86核心所包揽,因此CPU基本处于空闲状态。

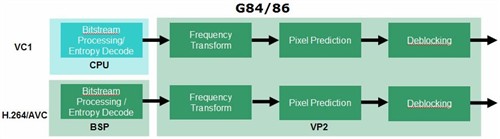

G84/G86的VC-1解码能力也有所改进

    除了H.264之外,新的VP2引擎也能够将VC-1解码过程的第二个步骤接管过来,因此8600/8500/8400虽然还是需要CPU参与VC-1解码,但CPU的负载比7900/7600系列有所减少,这也是大家容易忽略的一个方面。

● 8400GS支持HDR+AA、CSAA等关键特性

    GeForce 7系列由于硬件原因,无法同时开启HDR和AA这两种对画质影响非常大的特效,到了GeForce 8一代NVIDIA做出的改进是非常巨大的。全系列显卡不仅能够支持FP32格式HDR,而且满足微软DX10所规定的标准,HDR和AA不再冲突!

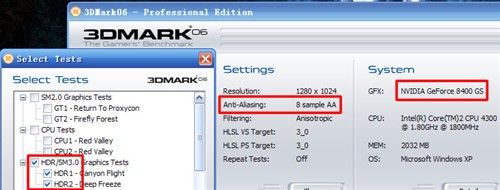

8400GS支持HDR+AA

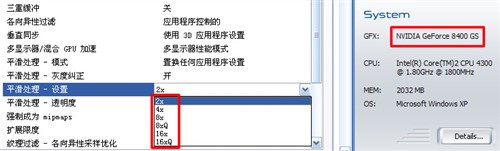

8400GS也能支持CSAA技术

    除此之外,GF8系列高效的CSAA技术得到了保留,8400GS也能够支持8xCSAA和16xCSAA这种性能损失较小的抗锯齿技术。当然由于8400GS的性能限制,CSAA只有在较早的游戏或者是网络游戏中才能有流畅的FPS。

● 标配HDCP支持,HDMI由厂商决定

    之前NVIDIA的产品线中,只有8600GTS以上级别的中高端显卡才标配HDCP支持,定位较低的8600GT和8500GT在HDCP方面只是选配。但是8400GS作为最低端的GF8系显卡,居然默认支持HDCP,由此看来8400GS的确是专为高清设计的显卡!

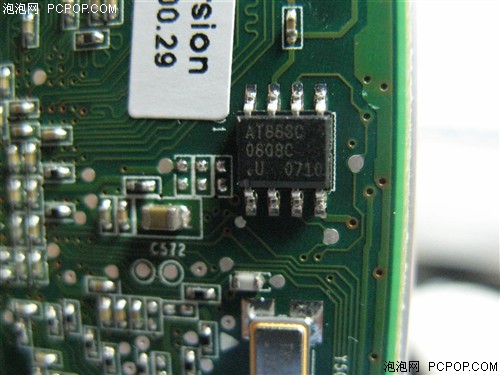

Atmel AT88SC就是HDCP KEY ROM

    想要播放正版蓝光或HD-DVD影碟,显卡和显示器就必须同时支持HDCP,随着驱动器和光盘价格不断下降,蓝光/HD-DVD必然会像DVD取代VCD那样成为新的视频载体,因此想要组建一套高清系统那么显卡必须支持HDCP,而且要拥有不错的解码能力。

    所以8400GS才不惜额外的成本加入了HDCP支持,另外据NVIDIA表示,支持HDMI的G86核心成本与没有HDMI的差不多,厂商想要推出8400GS HDMI版本不会增加额外的成本,拥有HDMI和HDCP两大法宝之后,8400GS面对HD 2400时就不会有任何功能欠缺了!

    综上所述,除了显存位宽之外,8400GS在技术规格和功能方面没有任何缩水,GeForce 8系列产品所有的特性它都能够支持!

    在了解了8400GS的规格和技术特性之后,下面就来看看显卡实物,首先是NVIDIA公版产品:

● 富士康公版8400GS

    富士康是全球最大的板卡代工厂之一,NVIDIA很多公版显卡和主板都是交由富士康代工的。富士康推出自有品牌的显卡之后,其产品全部是NVIDIA公版设计,颇有“原厂”风范:

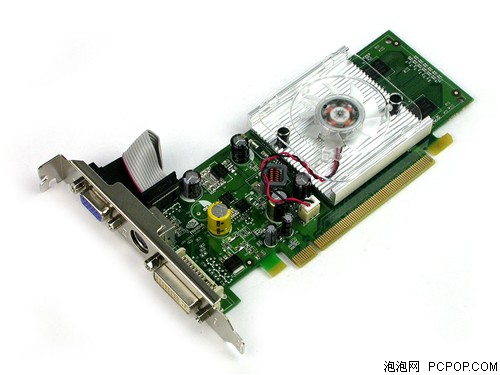

    这款8400GS显然是为HTPC设计的,PCB为Low Profile设计。麻雀虽小、五脏俱全,它依然保留了全接口,而且可以为HTPC用户提供矮挡板。

● 功耗低、发热小,散热器供电很简单

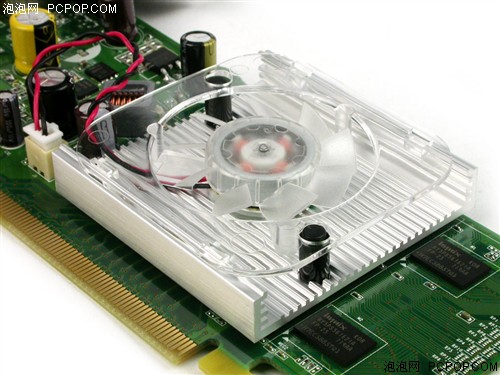

没有鳍片的小散热片和小风扇足以应付

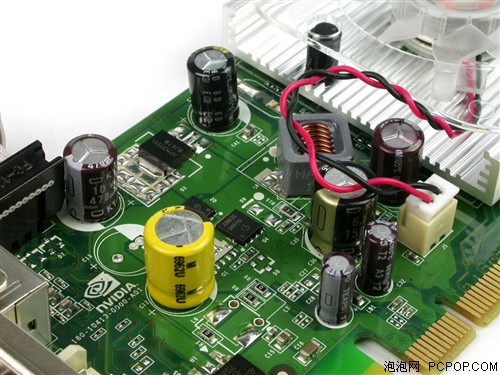

单项供电设计,GDDR2显存的功耗发热都很小

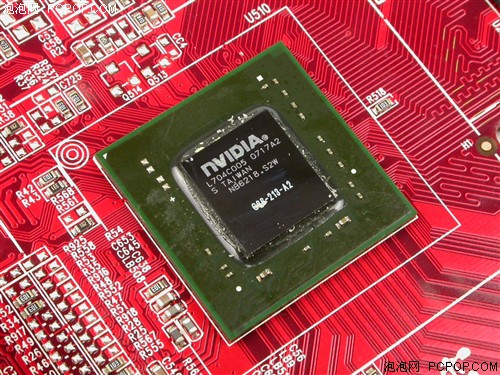

● 重新封装的G86核心

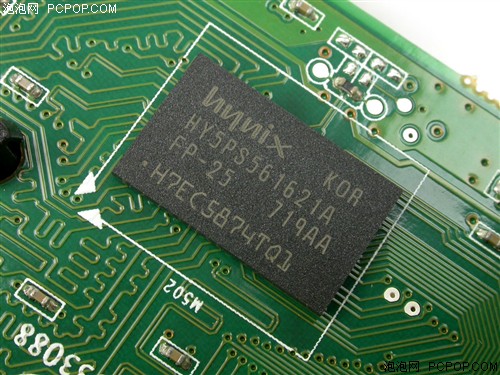

● 四颗2.5ns GDDR2显存,128MB 64Bit

    现代HY5PS561621AFP颗粒,16M×16bit,四颗显存组成128MB 64Bit的规格。显存速度为2.5ns,默认频率800MHz。

    如果把16M×16bit的显存更换为32M×16bit的颗粒,那么就能够组成256MB 64bit的规格,接下来要介绍的一款8400GS就是这种配置。

● 小影霸非公版8400GS

    新天下小影霸是国内为数不多的同时拥有板卡研发、生产能力的厂商之一,小影霸显卡多为自行研发的非公版设计,多以中低端产品为主,凭借得天独厚的资源优势和量产成本优势,其产品价格往往很便宜。

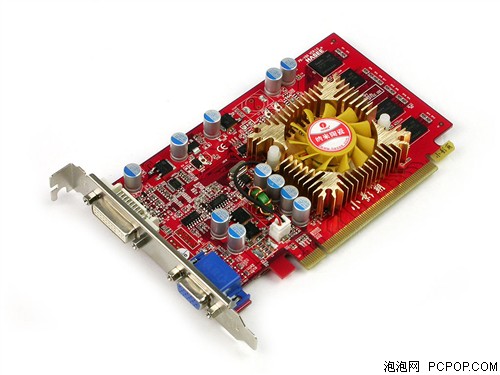

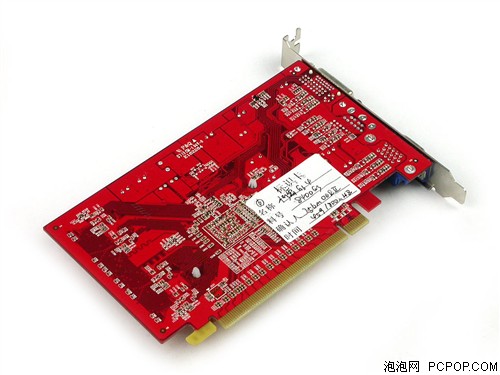

    这款8400GS就是非公版设计,属于常见的全高PCB,做工用料皆强于公版,只是省去了并不常用的S端子。

● 风扇寿命长,用料扎实,适合网吧网游类用户

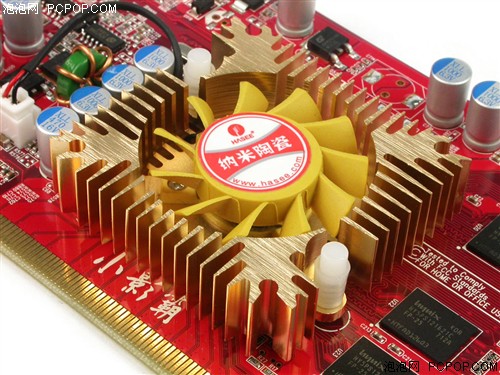

纳米陶瓷轴心风扇的耐磨擦性高,寿命比普通滚珠风扇长

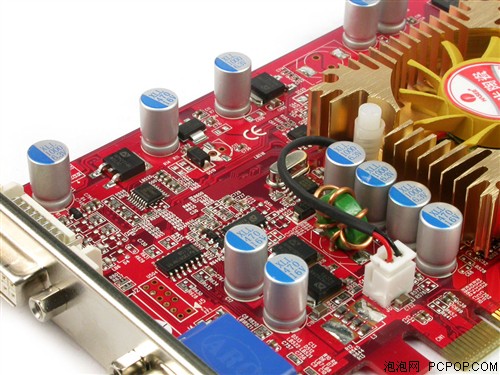

供电和滤波模块用料毫不含糊

    虽然8400GS的功耗发热很小,但为了保证长时间不间断的运行,小影霸在供电和散热方面的设计也很用心。这款8400GS比较适合长时间玩网络游戏的低端用户或者是网吧业者选用。

● 默认频率450/900/800MHz,公版标准

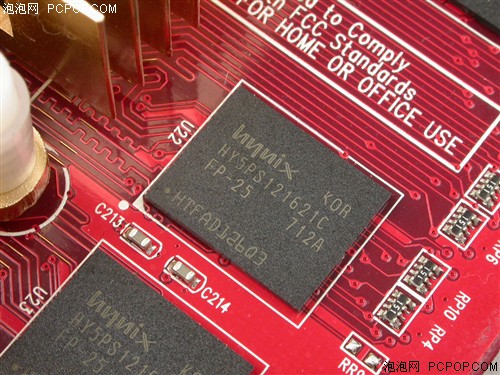

● 显存大一倍!256MB 64bit规格

    显存速度是2.5ns,但颗粒已经更换为32M×16bit的规格,四颗组成256MB 64bit,满足8400GS的基本要求。

    那么256MB大显存与128MB相比能有多少优势呢?在接下来的性能测试当中您就可以找到答案。
