详解ARM的AMBA设备中的DMA设备PL08X的Linux驱动

第 1 章 ARM的PL08X的代码的详细解析 第一部分

/*
 * An LLI struct - see pl08x TRM
 * Note that next uses bit[0] as a bus bit,
 * start & end do not - their bus bit info
 * is in cctl
 */
struct _lli{
	dma_addr_t src;
	dma_addr_t dst;
	dma_addr_t next;
	union _cctl cctl;
};
struct _chan_lli {
	dma_addr_t bus_list;
	void	*va_list;
};
struct pl08x_driver_data {
	void __iomem	*base;
	struct amba_device *dmac;
	struct pl08x_platform_data *pd;
	/*
	 * Single dma_pool for the LLIs
	 */
	struct dma_pool *pool;
	int pool_ctr;
	struct work_struct dwork;
	wait_queue_head_t *waitq;
	int max_num_llis;
	/*
	 * LLI details for each DMA channel
	 */
	struct _chan_lli *chanllis;
	/* Wrappers for the struct dma_chan */
	struct pl08x_dma_chan *chanwrap[MAX_DMA_CHANNELS];
	/* List of descriptors which can be freed */
	spinlock_t 		lock;
};
/*
 * PL08X private data structures  ==== END
 */


	这个就是DMA里面最核心的概念，LLI，Link List Item，包括了 源地址 目标地址 下一个LLI的地址 如果其为0/NULL/空，说明当前只需要传输一个信息，如果非空，传完当前的LLI，就会跳转到对应的地址，执行下一个LLI的传输 对应的控制信息cctrl - channel control 这四个值，会分别写入到对应的四个寄存器。 这样配置好了之后，再去启用DMA，DMA就会按照你的要求，把数据从源地址传送到目的地址。

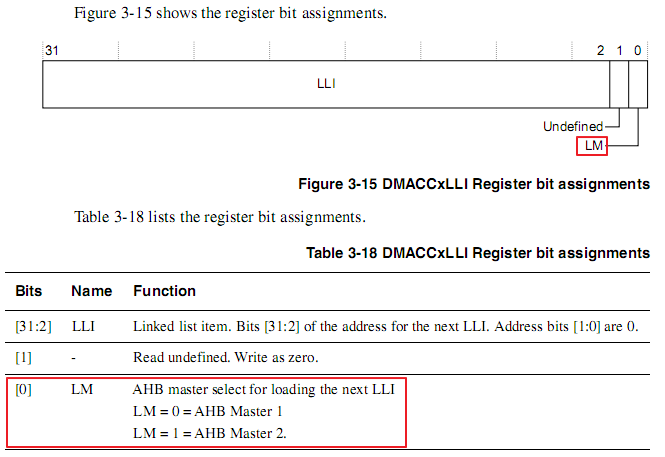

	next域的值，即下一个LLI的地址，其中的bit0，是bus bit，即指示当前用哪个bus。 现将datasheet中相关解释截图如下： 图 1.1. LLI寄存器的含义 对应的bit[0],LM位，就表示了，当前使用哪个AHB master，而真正的LLI的地址，是存放在bit[2-31]
	LLI结构体，存放LLI的dma地址（供DMA控制器访问的） bus_list，和虚拟地址（普通的地址，CPU可以访问的地址），va_list
	记录对dma控制器硬件基地址ioremap之后的，驱动中可以直接访问的那个基地址 加上对应寄存器偏移量，就可以访问寄存器了
	此pl08x的DMA控制也是一个amba设备
	dma内存池，用于存放之后，每次驱动的LLI
	记录已使用内存池的数量，当达到足够大一个值的时候，做一次清理动作
	一个工作队列，后面可以看到，挂了一个函数，作用是清理释放dma pool
	将DMA 通道相关的信息，打包在这个变量里
