总结了start.S做的事情之后，另外想在此总结一下，uboot中，初始化部分的代码执行后，对应的内存空间，都是如何规划，什么地方放置了什么内容。此部分内容，虽然和start.S没有直接的关系，但是start.S中，堆栈sp的计算等，也和这部分内容有关。
下面这部分的uboot的内存的layout，主要是根据：
- start.S中关于设置堆栈指针的部分的代码
/* Set up the stack */ stack_setup: ldr r0, _TEXT_BASE /* upper 128 KiB: relocated uboot */ sub r0, r0, #CFG_MALLOC_LEN /* malloc area */ sub r0, r0, #CFG_GBL_DATA_SIZE /* bdinfo */ #ifdef CONFIG_USE_IRQ sub r0, r0, #(CONFIG_STACKSIZE_IRQ+CONFIG_STACKSIZE_FIQ) #endif sub sp, r0, #12 /* leave 3 words for abort-stack */ bl clock_init u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\cpu\arm920t\cpu.c中的代码int cpu_init (void) { /* * setup up stacks if necessary */ #ifdef CONFIG_USE_IRQ IRQ_STACK_START = _armboot_start - CFG_MALLOC_LEN - CFG_GBL_DATA_SIZE - 4; FIQ_STACK_START = IRQ_STACK_START - CONFIG_STACKSIZE_IRQ; FREE_RAM_END = FIQ_STACK_START - CONFIG_STACKSIZE_FIQ - CONFIG_STACKSIZE; FREE_RAM_SIZE = FREE_RAM_END - PHYS_SDRAM_1; #else FREE_RAM_END = _armboot_start - CFG_MALLOC_LEN - CFG_GBL_DATA_SIZE - 4 - CONFIG_STACKSIZE; FREE_RAM_SIZE = FREE_RAM_END - PHYS_SDRAM_1; #endif return 0; }u-boot-1.1.6_20100601\opt\EmbedSky\u-boot-1.1.6\board\EmbedSky\config.mk中的定义TEXT_BASE = 0x33D00000
分析而得出的。

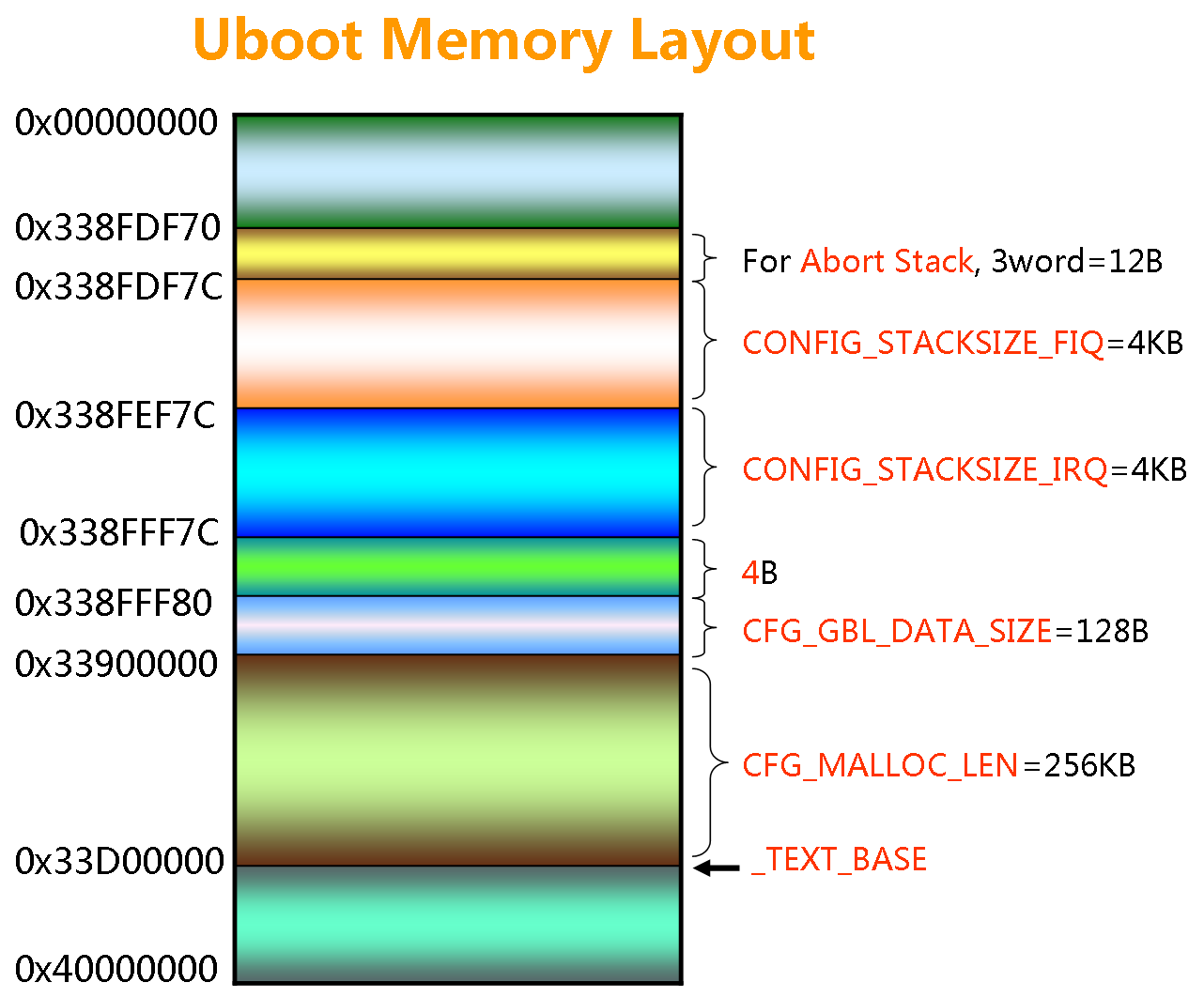

uboot的内存的layout，用图表表示就是：
 |  |  |
