【整理】Mac的Thunderbolt雷电接口 vs Mini DP

Mac crifan 352浏览 0评论

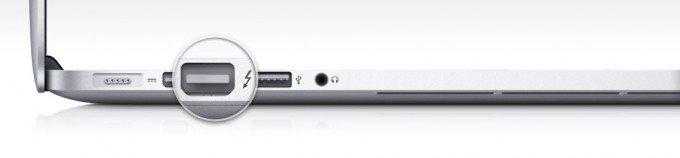

想要买个:

MacBook Pro上面的,雷电接口的转换器,

转换为:

VGA

网口

然后看到:

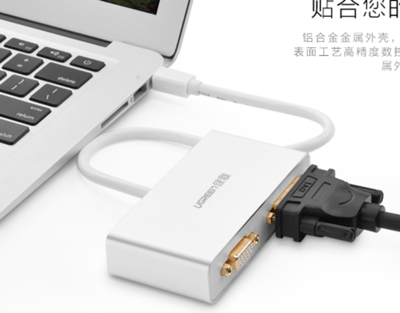

【绿联10438】绿联(Ugreen) 10438 苹果Mini Displayport转VGA/HDMI/DVI三合一转换器 雷电接口Mini DP适配器 白色【行情 报价 价格 评测】-京东

里面是:

Mini-DP

接口的

看起来:

Mini-DP好像和雷电接口不一样

搜:

mini-dp

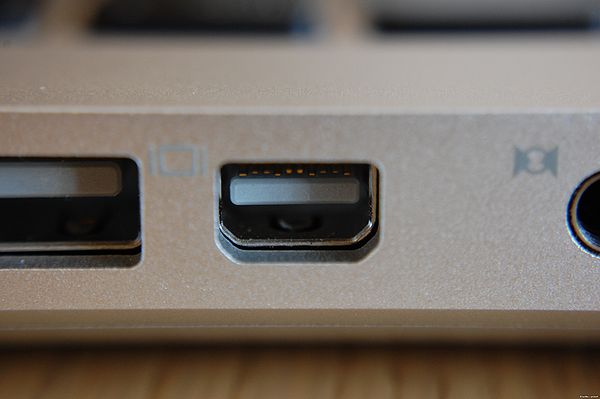

Mini-DP_百度百科

“超级本上一般会多了很小的接口,那就是mini-DP接口。其实它就是DisplayPort接口的一种小型接口。

视频电子标准协会(VESA)公布了DisplayPort显示接口标准的最终版本:DisplayPort 1.0。作为DVI的继任者,DisplayPort将在传输视频信号的同时加入对高清音频信号传输的支持,同时支持更高的分辨率和刷新率。根据设计,DisplayPort既支持外置显示连接,也支持内置显示连接。VESA希望笔记本厂商不仅使用DisplayPort连接独立显示器,也能使用它来直接连接液晶显示屏和主板,方便笔记本的升级。为此,DisplayPort接口也设计得非常小巧,既方便笔记本的使用,也允许显卡配置多个接口。 DisplayPort 1.0规格支持单通道、单向、四线路连接,数据传输率10.8Gbps,带宽速度是USB3.0的 4倍最多连接6个周边装置 提供10W电力。足以传送未经压缩的视频和相关音频,同时还支持1Mbps的双向辅助通道,供设备控制之用,此外还支持8位和10位颜色。在数据传输上,DisplayPort使用了“micro-packetised”格式。VESA还表示,DisplayPort具备高度的可扩展性,可以在今后不断加入更多新内容。与消费电子领域内的HDCP类似,DisplayPort也可以通过128位AES加密实现对HD视频数据的拷贝保护。事实上,VESA也盯紧了消费电子市场,声称DisplayPort同样可以很方便地连接电视、DVD播放器等设备。 VESA在2010年左右开始开发DisplayPort,而之后不久,特别利益组织(SIG)提出了UDI(通用显示界面),可以同时兼容HDMI和DVI,而这一点正是DisplayPort所缺乏的。不过,UDI虽然可以通过HDMI支持HDCP反盗版系统,但就像DVI,或者说不像HDMI和DisplayPort,它不支持音频信号传输。UDI 1.0预计本季度完成。 DisplayPort的支持者有戴尔、惠普、联想、飞利浦、ATi等,UDI得到了Intel、LG、苹果、国家半导体等的拥护,nVIDIA和三星等则同时支持DisplayPort和UDI。

那么MINI DP 可以转换成VGA信号吗?答案是可以的。"

mini dp接口干什么用的,通俗点_百度知道

“mini-DP接口,超级本上多加的一个很小的接口。其实它就是DisplayPort接口的一种小型接口。

DisplayPort也是一种高清数字显示接口标准,可以连接电脑和显示器,也可以连接电脑和家庭影院"

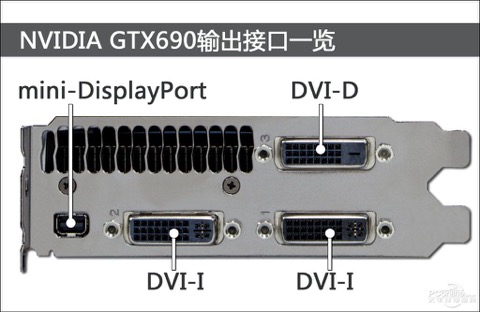

双芯开普勒跪求一败!NV旗舰GTX690首测评测太平洋电脑网PConline

搜:

mini-dp thunderbolt

MINI DP接口和Thunderbolt接口有什么区别_百度知道

“1. DP(DisplayPort)是VESA(视频电子标准协会)在2006年5月份提出的新一代高清音视频接口标准,目前已经到了DP1.2版本。

    其中Mini DP仅仅是DP接口的一个形状,为了让DP接口变的小一点。

  1. DP标准的优点很多很多,其中之一就是他的“微封包”构架,英特尔充分利用这一特点开发出了Thunderbolt接口,雷电=DP+PCI,就是说,这个雷电接口既可以作为DP给显示器传输音视频信号,也可以作为PCI传输数据。

  2. 今年开始,苹果的Mac的所有产品都由MiniDP标准改为了雷电标准,而且围绕雷电接口的显示器和硬盘存储器都已经有很多了。

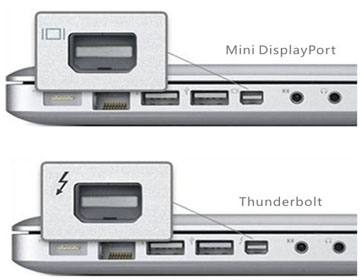

MINI DP接口和Thunderbolt接口外形相同,功能有不同,Thunderbolt包含MINI DP所有功能。”

才发现mini dp和thunderbolt接口是一样的,目测还有很多人不知道显卡吧百度贴吧

【CE-LINK1022】CE-LINK 1022 Mini Displayport公对公连接线 Mini DP线 2米【行情 报价 价格 评测】-京东

“关于Mini DP接口

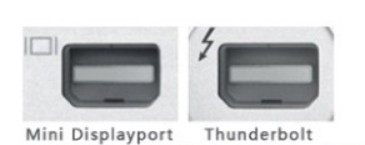

本产品支持右图两款接口,100%兼容Thunderbolt雷电接口。(Thunderbolt雷电接口是苹果与因特尔合作开发的接口,与Mini DP接口外观相同并且兼容,支持任何系统和高分辨率、音视频和3D)。所以当您看到如此两款接口时敬请放心使用。

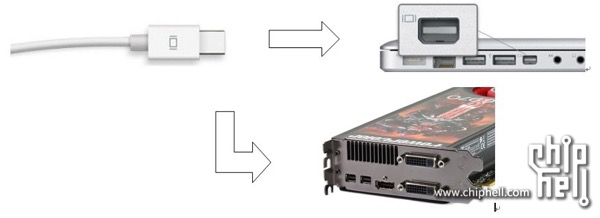

以下为Mini DisplayPort转Mini DisplayPort连接线的接口示意图,接口有上方图中Mini DisplayPort母头或Thunderbolt雷电接口的设备均可使用本产品,请认真核对您的设备,根据需求购买产品。

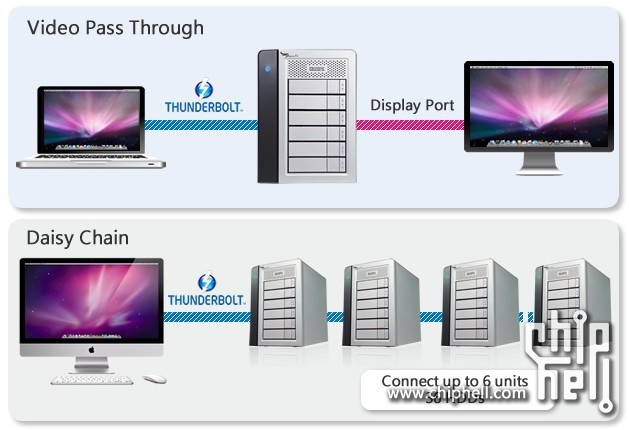

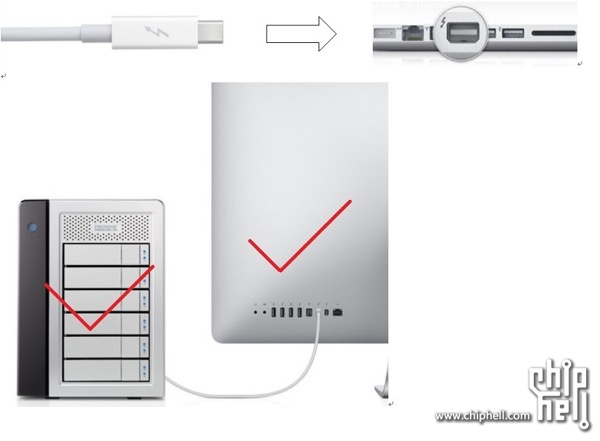

关于Thunderbolt、miniDP、DP以及其他接口那点事儿,纯技术贴 – 顶级图形卡 – Chiphell – 分享与交流用户体验的最佳平台

苹果原装的雷电线是否可从macmini雷电接口接显示器的miniDP口? – Mac综合讨论区 – 威锋论坛 – 威锋网

只有第一个问题我能回答你。 ThunderBolt是MiniDisport的升级版,有点类似USB3.0和USB2.0,向下兼容的。

第二个问题我可以回答你:

1、可以两机用雷电线缆直连(手工配置IP)互访两机资源。SMB和AFP访问都可以(速度还可以),可以“共享屏幕”;—我实现过

2、其中一台机器重启,开机当一声后按住"T"键,出现雷电标志后,此机器的存储设备会在另一台MAC上当作外挂存储出现。可以做数据备份,可以安装系统等。(如同本地磁盘一样的速度)。—我实现过

3、可以把其中一台MAC的屏幕当扩展屏幕使用。—我没有实现成功,按command+F2没有任何反应。

雷电口确实等同于miniDP口+pcie,但是雷电线缆和miniDP线缆是两回事。

雷电接口可以向下兼容miniDP线缆,但是反过来是不行的。

也就是说,你用miniDP线缆去连接一台雷电口macbook和另一台雷电口的显示器,可以实现视频传输。

但是反过来你用一条雷电线缆插上miniDP接口,应该是不行的。

如果你想在只有miniDP的显示器上要实现视频传输,你就得找一条双头miniDP的线缆了,不能用雷电线缆替代。

mini dp vs thunderbolt

What You Need to Know About Thunderbolt vs Mini DisplayPort | StarTech.Blog

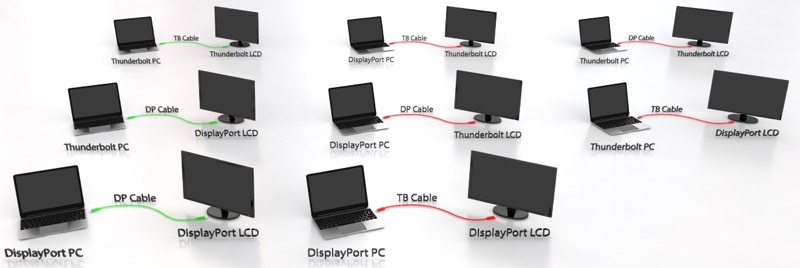

绿色表示可以,红色表示不可以:

Thunderbolt 能接的显示器只有苹果的么? – Mac – 知乎

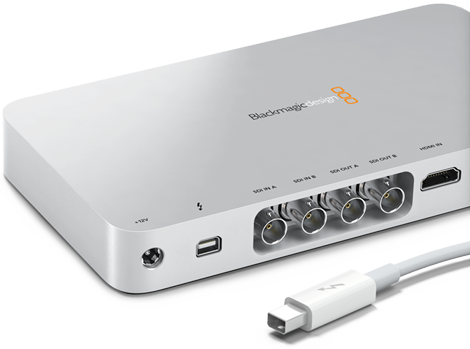

雷电般的速度 细说Thunderbolt接口 | 雷锋网

Thunderbolt 技术采用两种通讯协定 ,包括用在资料传输的 PCI Express ,以及用在显示的 DisplayPort。完整相容现有的DisplayPort装置。将来可能取代现行的其他总线装置,如DVI、DisplayPort、SCSI、SATA、USB、PCI Express、Firewire(IEEE 1394)与 HDMI等,成为电脑对外的单一总线。

总结:

优点一:Displayport和PCI Express的结合

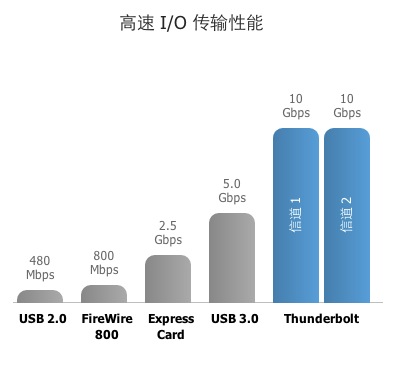

上面的雷电接口说明中已经介绍过了,雷电接口是融合了PCI Express数据传输技术和DisplayPort显示技术,读写两条通道可同时传输这两种协议的数据,每条通道都提供双向10Gbps带宽。因此我们可以说雷电接口将Displayport和PCI Express进行了完美的集合,这样就可以进行数据和视频、音频信号的同时传输,能够只通过一个雷电数据线进行多种信号的需求的传输。

除了能够同时传输数据和视频、音频之外,还能够兼容Displayport接口。也就是说,电脑主机的雷电接口,可以直接连接支持Displayport接口的显示设备。当然,由于雷电接口的造型与Mini Displayport接口完全一样,因此这里的连接需要通过Mini Displayport数据线来进行连接,我们常见的D-Sub、DVI、HDMI等与Mini Displayport转接的接口也可以直接使用。也就是说支持Displayport接口的显示器就可以通过雷电接口与电脑主机相连,而戴尔最推出的U2413搭载了Mini Displayport接口,可以直接通过Mini DP数据线或者雷电数据线进行连接,免去了转接的烦恼。

优点二:即插即用,整合性高,带宽够大

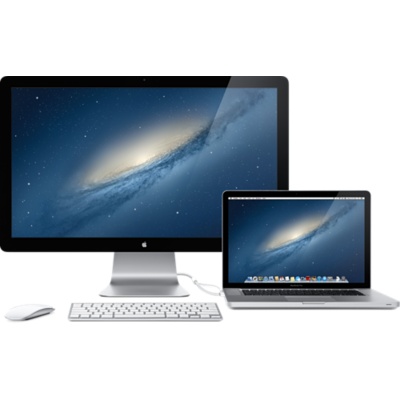

雷电接口同USB、HDMI、Displayport这几种接口一样,是即插即用的接口,因此用户在使用时非常便捷,无需开关电脑或者重启电脑才能够连接和断开设备。通过苹果Thunderbolt显示器其实就可以看到雷电接口的整合性。苹果Thunderbolt显示器只配备了三种线材,一个是自身的电源线,一个是为苹果笔记本设备充电用户的电源线,最后一个就是雷电数据线。而显示器本身则配备了USB接口、火线接口、雷电接口和网线接口。因此我们在使用时,将键盘鼠标等设备连接在显示器上,将网线连接在显示器上,通过雷电接口与MacBook Air相连,就可以使用键鼠操控电脑,并且可以连接网络,因此我们可以看到两台设备之间,只通过一根线路连接的整合性非常便捷。

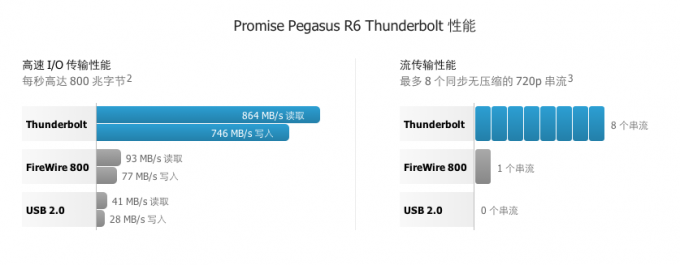

雷电接口传输带宽非常大,同时,雷电接口拥有双向10Gbps的传输带宽,而最高可以扩展到接近100Gbps的带宽大小。对于用户的日常使用来说,雷电接口可以同时传输高数据量的数据信息,也可以传输高分辨率的视频信号和最多八声道的音频信号。

优点三:串联多屏系统

雷电接口最多能够串联六个设备,雷电接口拥有菊花链的卖点,因此它可以最多支持六个设备的串联。而这六个设备通过雷电数据线串联之后,就可以形成一整套的系统,这样用户在使用时也能够同时操作六个设备。而以目前来看,支持雷电接口的设备主要是主机、笔记本、一体机、存储设备和显示器,我们可以通过雷电接口的菊花链卖点进行它们之间组合的串联,当然连接的顺序也是有一定的要求。但是,如果连接好之后要去掉其中一个设备,那么就会变成一件比较复杂的事,因此这个卖点可以说是优势,也暴露出一定的不足之处。

缺点:价格昂贵

雷电接口由于配备了丰富的卖点和优势,并且具有很高的技术含量和诸多的协议涵盖,因此在成本方面必然不会少。苹果的MacBook系列笔记本电脑、iMac一体机、Thunderbolt显示器,还有多家厂商推出的存储设备、主板等等,它们在售价上均可以用价格不菲来形容,大部分的消费者很难承受这些产品的价格,因此目前来看雷电接口的相关设备基本上也属于比较小众的产品。

Thunderbolt – 维基百科,自由的百科全书

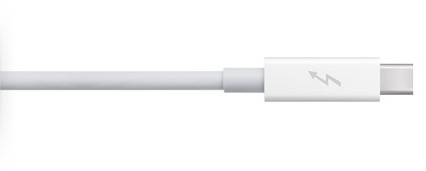

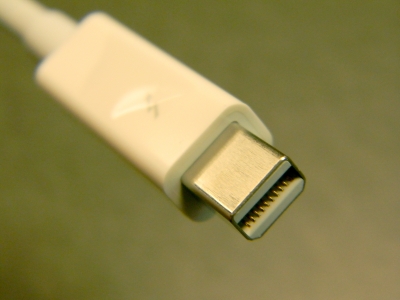

Thunderbolt插头

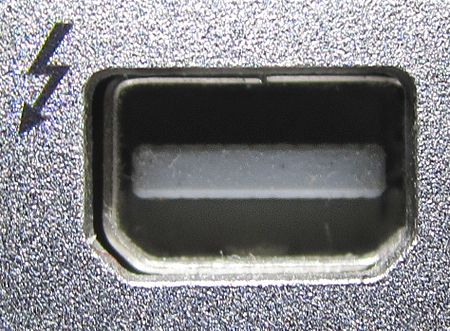

Thunderbolt插座

Mini DisplayPort – 维基百科,自由的百科全书

MacBook Pro上的Mini DisplayPort

Apple Mini DisplayPort 转换器:常见问题 (FAQ) – Apple 支持

Mini DisplayPort 是什么?

Mini DisplayPort 提供与外置显示器的纯数码连接。它实现了与 Apple LED Cinema Display 显示器的即插即用性能,且通过适当的转换器与单链路 DVI、双链路 DVI 和 VGA 显示器配合使用。

2. 我的电脑是否配有 Mini DisplayPort?

Mini DisplayPort 如下所示:

配有 Mini DisplayPort 的 Apple 电脑在 Mini DisplayPort 旁边会有这个符号:

Apple 便携式电脑、iMac 和 Mac mini 电脑上,Mini DisplayPort 位于其他端口和接口中。对于 Mac Pro,Mini DisplayPort 位于显卡上。请参考您的 Mac 手册了解关于电脑上端口和接口位置的具体详细信息。

我的电脑配有相同接口,但符号却不同,那意味着什么?

有些 Apple 电脑配有 Thunderbolt 端口,而不是 Mini DisplayPort。在配有 Thunderbolt 端口的电脑上,有个端口虽然外观上与 Mini DisplayPort 完全相同,但旁边显示的是下列符号:

Thunderbolt 端口:

  • 与下文问题 5 中提到的所有 Mini DisplayPort 转换器以及配备 Apple Mini DisplayPort 的显示器均兼容。
  • 支持与 Mini DisplayPort 不兼容的转换器,例如 Apple 的 Thunderbolt 至千兆以太网转换器和 Thunderbolt 至 FireWire 转换器。

Apple – Thunderbolt:新一代高速 I/O 传输技术。

http://www.apple.com/cn/thunderbolt/

【总结】

目前Mac笔记本中常见的会有Mini DisplayPort==Mini DP口,是专门用于显示输出的

一般可以配合其他转接口,转换为VGA,HDMI等接口,用于连接显示器,投影仪等显示输出设备

雷电==Thunderbolt

雷电口==miniDP口+PCIE,但是雷电线缆和miniDP线缆是两回事;

雷电接口可以向下兼容Mini DP线缆,但是反过来不行;

-》所以,我后来买的是Mini DP转VGA+HDMI,是可以查到Mac的Thunderbolt口上的。
