【整理】OpCon PLC编程知识:Eplan图纸

PLC crifan 6745浏览 0评论



Eplan中和PLC编程相关的需要了解的内容

看Eplan图纸时,只需要关心PLC编程时需要关心的一些东西即可。

比如:

  • 供电:12V还是24V
  • 通信协议:是Profibus 还是别的,比如串口RS232/RS485,以太网等等;
    • 此处主要用的是Profibus,所以主要是去看Profibus总线的全局图:搞懂总线上挂了哪些东西,地址是什么->用于后续PLC组态中去配置对应的Profibus的地址
  • 模块的位数:16位 32位 怎么排



右下角的页码

103 <-指的是 Next Page Number

PG. 102

比如:

current page number and next in eplan



其中就是:

页面右下角的,在表格里面的:Pg. 102==Page Number 102,表示当前的页码是102

页面右下角,但不在表格中的那个103,就是指的是,当前页面的下一页(的页码)是103

有人会问:

102页下面肯定是103,此处还特殊标明,不是多此一举吗?

实际上不是,是有需要的:因为有时候下一页是别的编号,

比如:

105后面一页是200,因为另外一部分的内容其实编号是200开头的。所以直接从100系列部分的最后一页105直接跳到下一部分的开始的第200页了。



图纸上的箭头与PLC的输入输出的关系

箭头向下的:输出Output

箭头向上的:输入Input

比如:

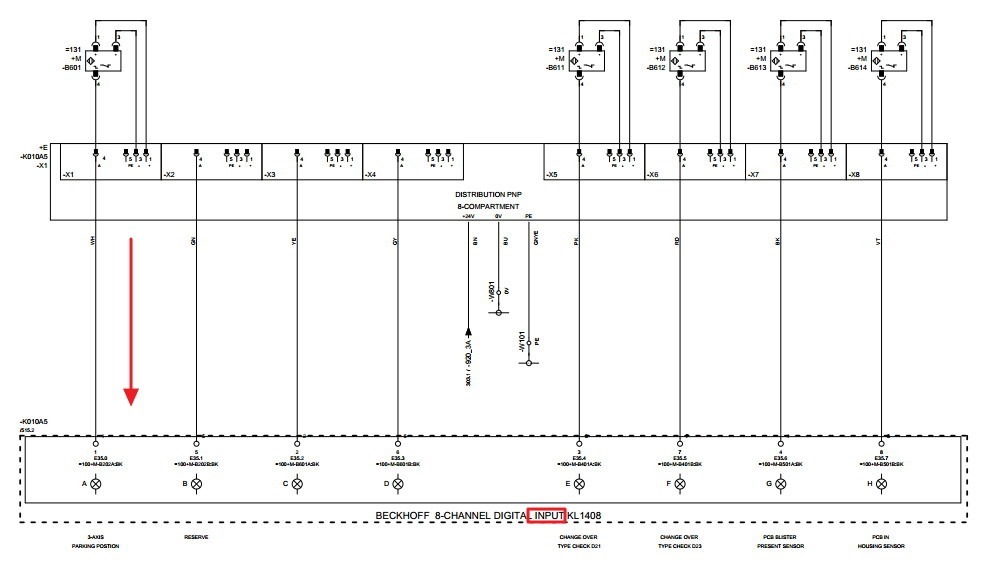

down arrow for module means input for beckhoff kl1408

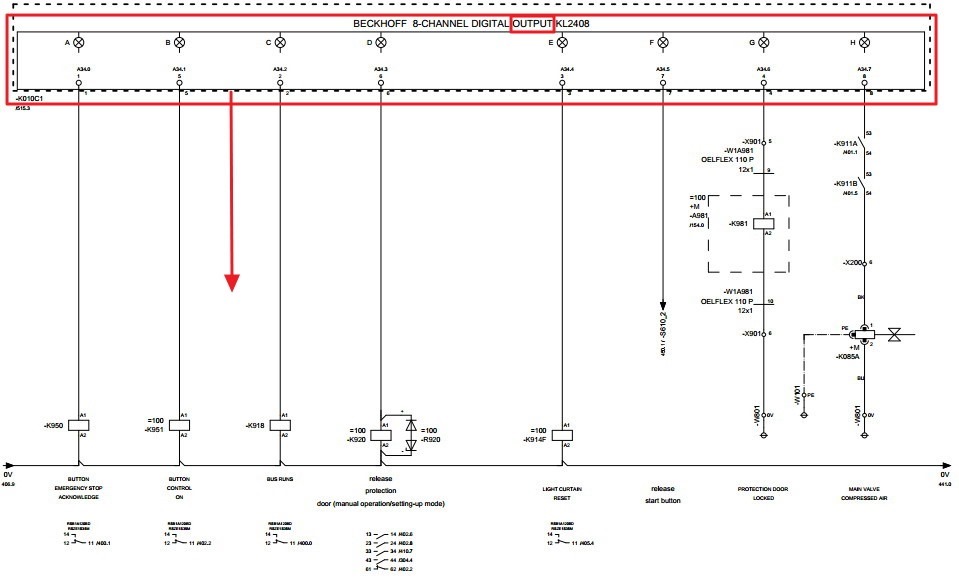

arrow top down is output beckhoff kl2408



其实也容易记忆:

对于模块来说:

模块在下面,箭头从上到下流入模块,表示输入;

模块在上面,箭头从上到下,就是表示内容从模块流出去,所以表示输出;



Eplan中常见的一些颜色字母缩写

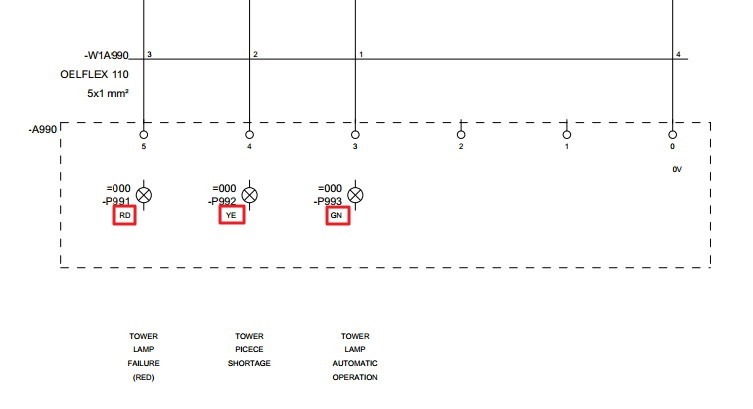

eplan color abbreviation

RD:Red红色

YE:Yellow黄色

GN:Green绿色
