【整理】手机中的RF射频芯片和基带芯片的区别和联系

手机 crifan 632浏览 0评论

请教一下【射频芯片,wifi/蓝牙芯片,基带是什么关系?】我看到,射频、wifi、蓝牙是三种并列关系的通信协议。所以我理解射频芯片就是打电话用的,wifi芯片就是连wifi用的。但是为什么主控芯片联发科8516上,既集成了wifi/蓝牙芯片,又有一个单独的“connectivity RF(射频)”?而且似乎wifi/蓝牙芯片是通过这个“connectivity RF”才和外面发生关系的,而这个“connectivity RF(射频)”外面又连接了wifi/蓝牙天线

射频芯片 基带芯片

关于射频芯片,没有比这一篇更全了!

全球主要射频芯片器件厂商及市场 – 知乎

是什么卡了我们的脖子?高端射频芯片缺少国货—新闻—科学网

关于射频芯片,看这一篇就够了!(干货收藏) – 知乎

基带芯片、AP和射频芯片到底是什么?在手机里起什么作用?它们之间的交互是怎样进行的? – 知乎

基带芯片、射频前端和终端天线,一览5G手机的三大核心秘密|华为|5G|-智通财经网

射频工程师带你一文了解射频芯片(上)_行业动态_新闻中心_RFID世界网

手机网络模式_百度百科

问答:5G手机需要支持哪些网络模式和频段?_-泡泡网

附录:

  • 国内三大运营商网络制式

  • 中国移动

  • 2G网络制式:GSM

  • 3G网络制式:TD-SCDMA

  • 4G网络制式:TD-LTE

  • 中国联通

    • 2G网络制式:GSM

    • 3G网络制式:WCDMA

    • 4G网络制式:TD-LTE、FDD-LTE

  • 中国电信

    • 2G网络制式:CDMA

    • 3G网络制式:CDMA2000

    • 4G网络制式:FDD-LTE

    个人的理解:

    > 所以我理解射频芯片就是打电话用的,wifi芯片就是连wifi用的

    我也是这么理解的

    >但是为什么主控芯片联发科8516上,既集成了wifi/蓝牙芯片,又有一个单独的“connectivity RF(射频)”?

    本身wifi或蓝牙 和RF就不冲突

    > 而且似乎wifi/蓝牙芯片是通过这个“connectivity RF”才和外面发生关系的,而这个“connectivity RF(射频)”外面又连接了wifi/蓝牙天线

    这个感觉像是此处联发科自己的特殊处理?不确定 感觉是:

    只是个无线信号的转换而已 把 wifi或蓝牙(都是)无线信号 转换到物理上的天线 去收发信号而已

    另外:感觉本身手机的中的RF (和相关基带)不在MT8516A上 ,MT8516A只是个SoC 不是 RF+基带

    【总结】

    • 手机

    • 软件

    • 操作系统

    • 驱动

    • 中间件

    • 应用

  • 硬件

    • 外部

    • 屏幕

    • 外壳

  • 内部:主板

    • 电源管理

    • AP=Application Processor=应用芯片=应用处理器=主CPU=主控芯片=SoC:用来跑(比如手机中的)app应用的

    • 往往集成其他硬件功能模块

    • WiFi芯片=802.11 b/g/n 相关芯片

    • 连接你家里的无线路由器的(2.4G或5G的)WiFi网络上网

  • 蓝牙芯片=Bluetooth 4/5

  • NFC芯片

  • AF=Baseband Processor=基带芯片=射频套件:用来处理手机的(3G/4G/5G的GSM/CDMA/LTE/NR不同网络制式)无线信号

    • 包含:

    • 射频=RF=Radio Frequency=无线电频率

    • 作用:

          • 射频发送和接收

          • 频率合成

          • 功率放大

        • 为何叫RF

          • 射频=射频技术

          • 最早应用:是Radio=广播 = 无线广播(FM/AM)

          • 你家以前收音机就是FM/AM

        • 现在延续之前叫法,把无线技术叫做射频=RF

        • 基带=Baseband

          • 作用:

          • 信号处理

          • 协议处理

        • 为何叫Baseband

          • band:带宽,信号的带宽

          • Base:band带宽的中心点是在0Hz

          • 所以称:base band=Baseband=基带=最基础的信号

          • 又称:未调制信号

          • 什么叫 未调制?

          • 接收后即可通过发声元器件读取内容

        • 背景知识

          • 现代通信领域:基带信号通常都是指经过数字调制的,频谱中心点在0Hz的信号

          • 注意:没有明确的概念表明基带必须是模拟或者数字的,具体看实现机制

        • 调制:把需要传输的信号,通过一定的规则调制到载波上面让后通过无线收发器(RF Transceiver)发送出去的工程

          • 解调:相反的过程

        • 包含

          • 包括调制解调器

          • 但不止于调制解调器

          • 信道编解码

          • 信源编解码

          • 一些信令处理

        • 市场行情

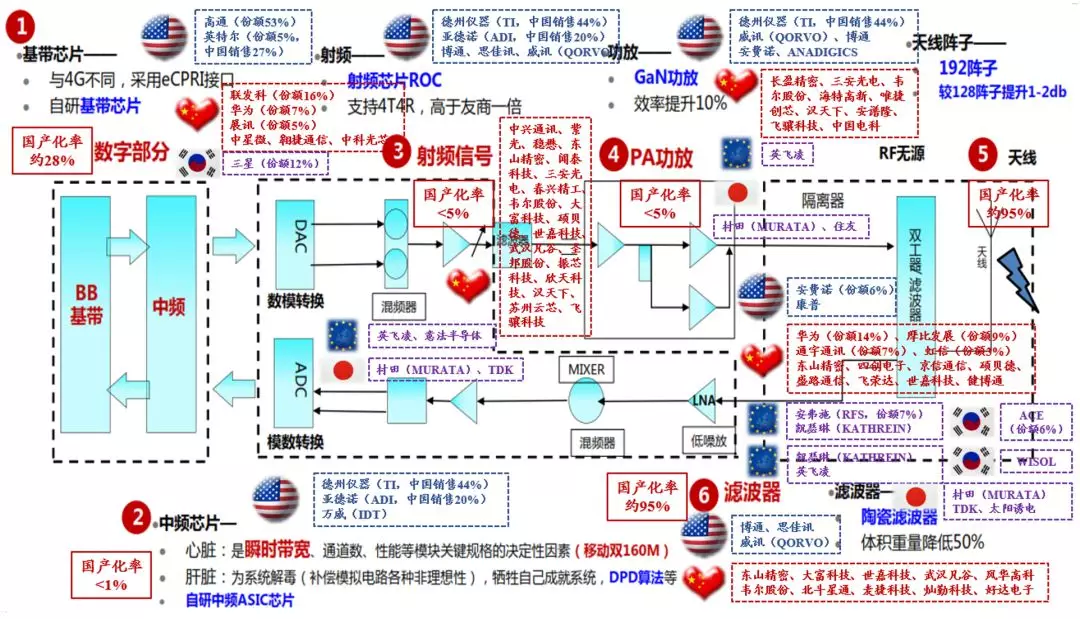

          • 射频套件

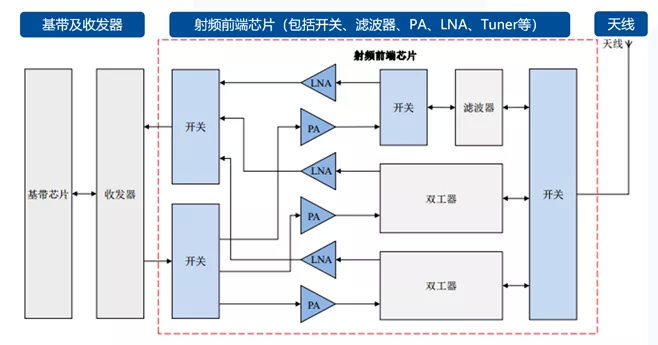

          • 概览

        • 组成

          • 基带芯片

          • 射频前端

          • =RF套片=前端RF套片

          • PA=功率放大器

          • 开关=SOI射频

          • 滤波器

        • 终端天线

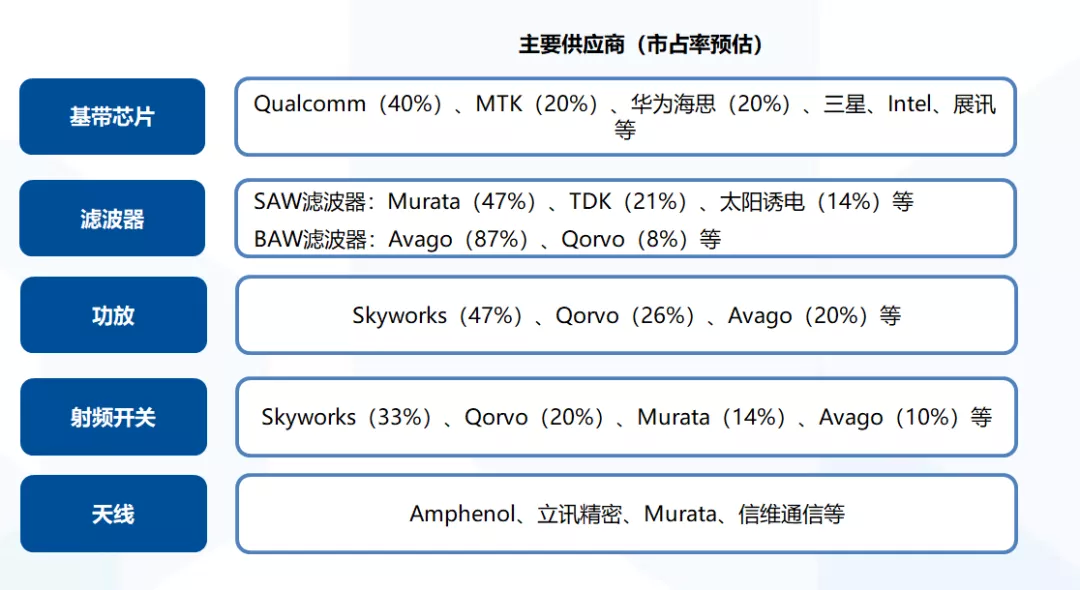

              • 主要供应商

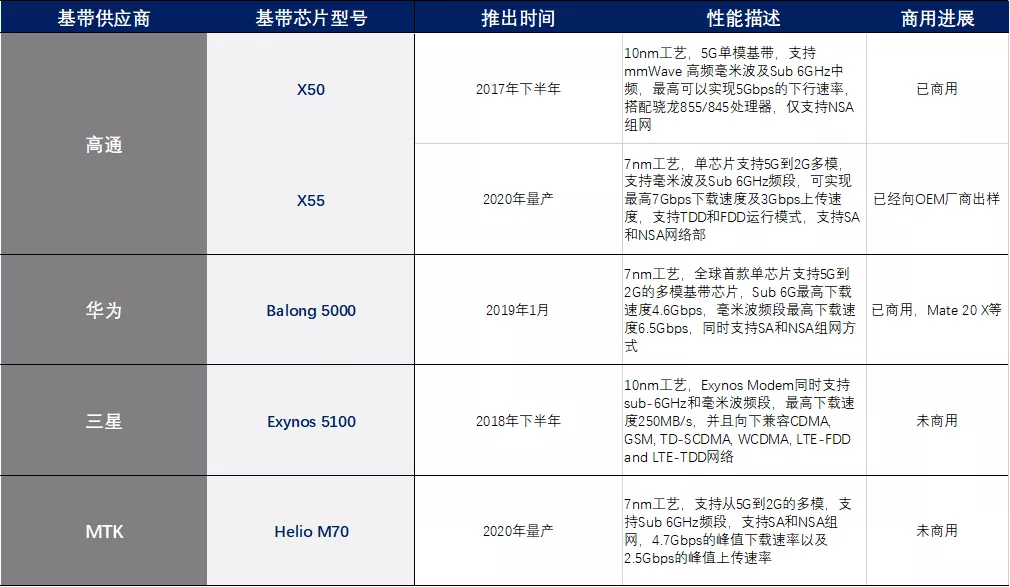

            • RF中的5G基带芯片
