【记录】在无显示器,无HDMI显示的前提下去折腾pcDuino

pcDuino crifan 3059浏览 0评论

【背景】

拿到一块pcDuino:

整个包装:

pcuino item list in whole package

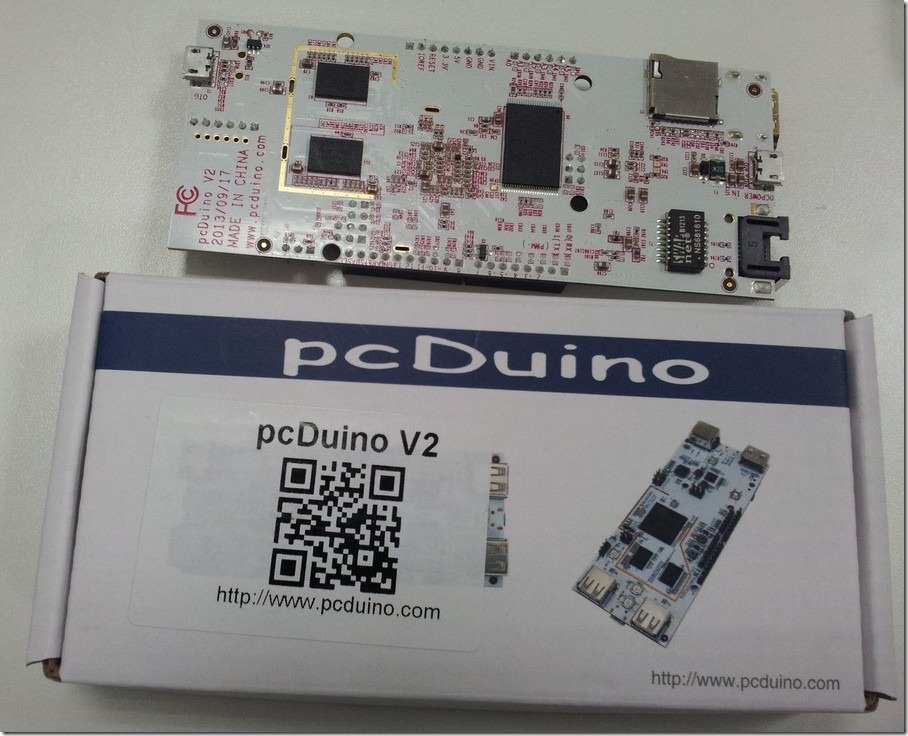

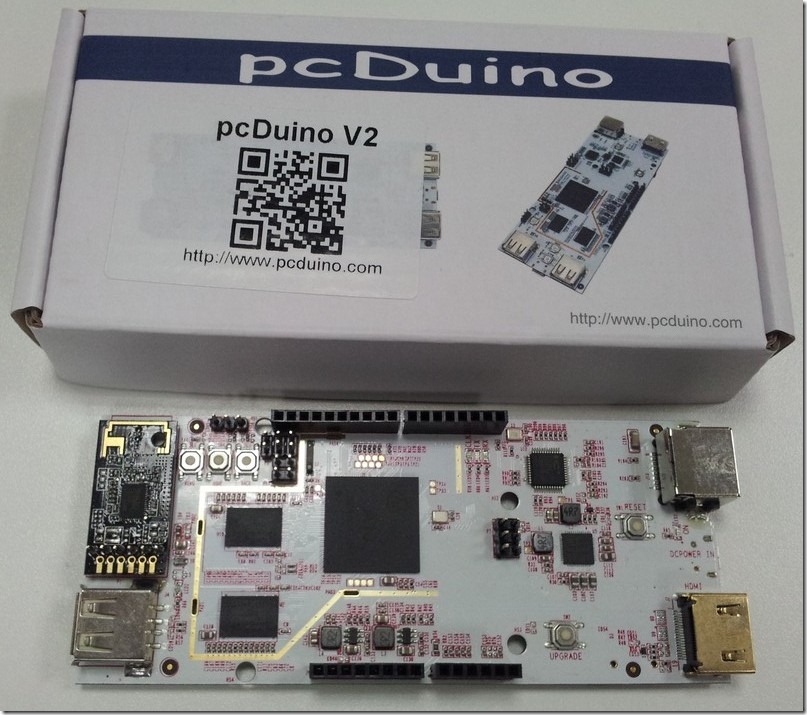

板子和盒子:

pcduino box and board



box and puduino harware board

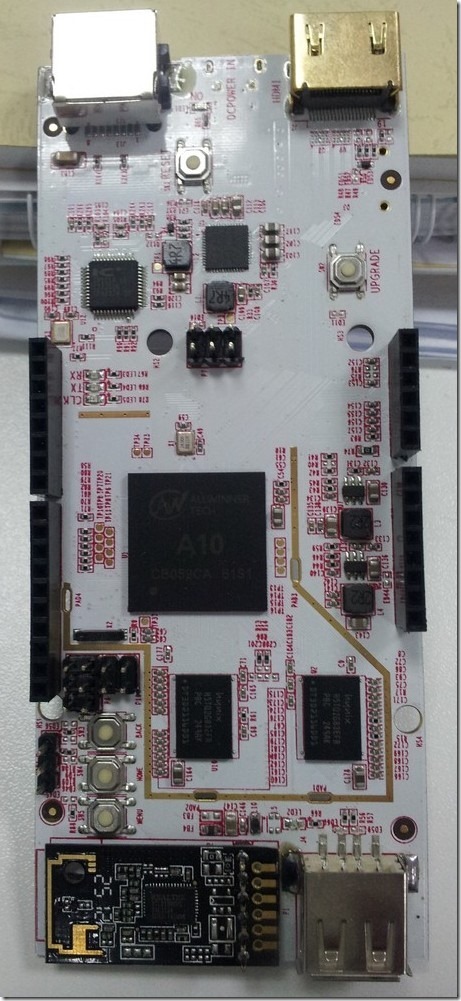

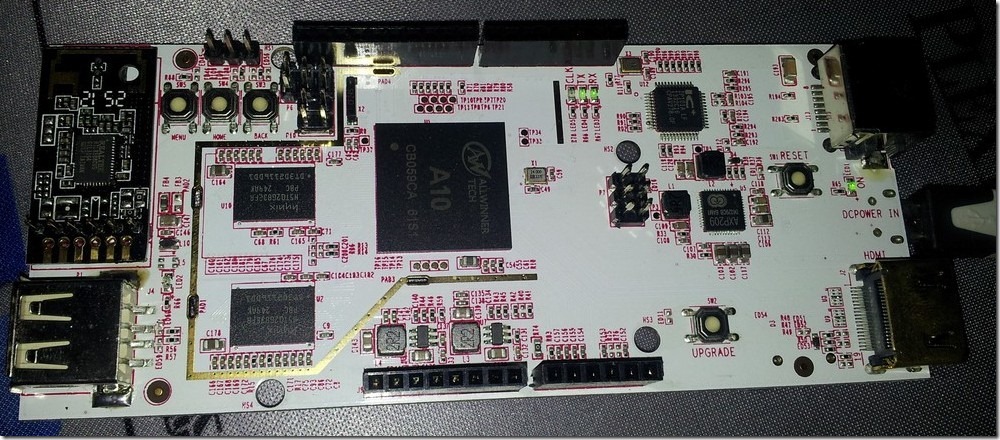

板子:

home pcduino board whole view



verticle show pcduino board



然后手上没有电视,没有显示器,HDMI没法用。

只有另外一台普通的笔记本。

所以,想要去折腾,无显示器的情况下的,pcDuino。

【折腾过程】

1.参考:

pcDuino无显示器刷机与使用

感觉还是没解释透彻。

2.所以还是去官网找教程去。

找到:

http://www.pcduino.com/

中的wiki:

http://www.pcduino.com/wiki/index.php?title=Main_Page

3.这里:

http://www.pcduino.com/wiki/index.php?title=Ubuntu_Release

是对应的发布的Ubuntu和Nand。

不过还是没搞懂如何弄。

4.还是参考上面作者的帖子:

pcDuino 刷系统-卡刷

有点搞懂了:

想办法,下载对应的image等文件,去找合适工具,烧入到对应的nand或单独的sd卡中。

然后就可以启动系统了。

然后就可以想办法,外接显示了。

5.后来,找到了一个大的显示器,然后

在没有另外去烧写image的情况下,

猜测默认或许可能会有对应的系统的情况下,

去通过HDMI接上显示器,

然后发现,果然是有程序在里面的。

从界面看起来,至少是有bootloader了:

连接好的全景:

USB口的电源+pcDuino+HDMI线+大屏幕显示

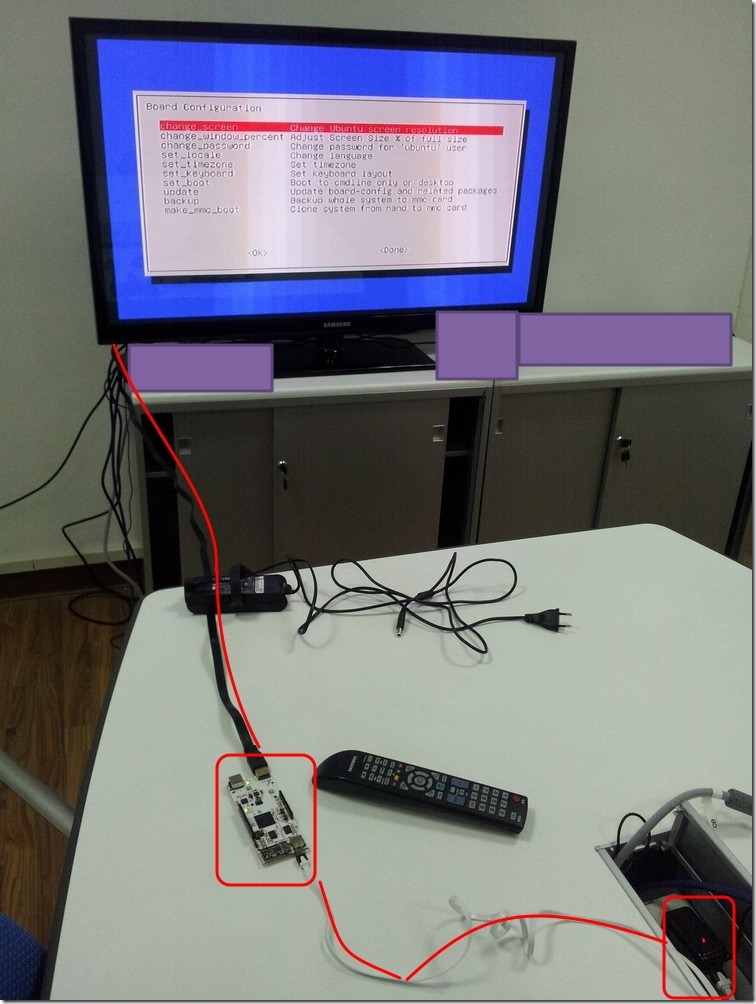

效果如图:

whole view for pcduino hdmi to lcd

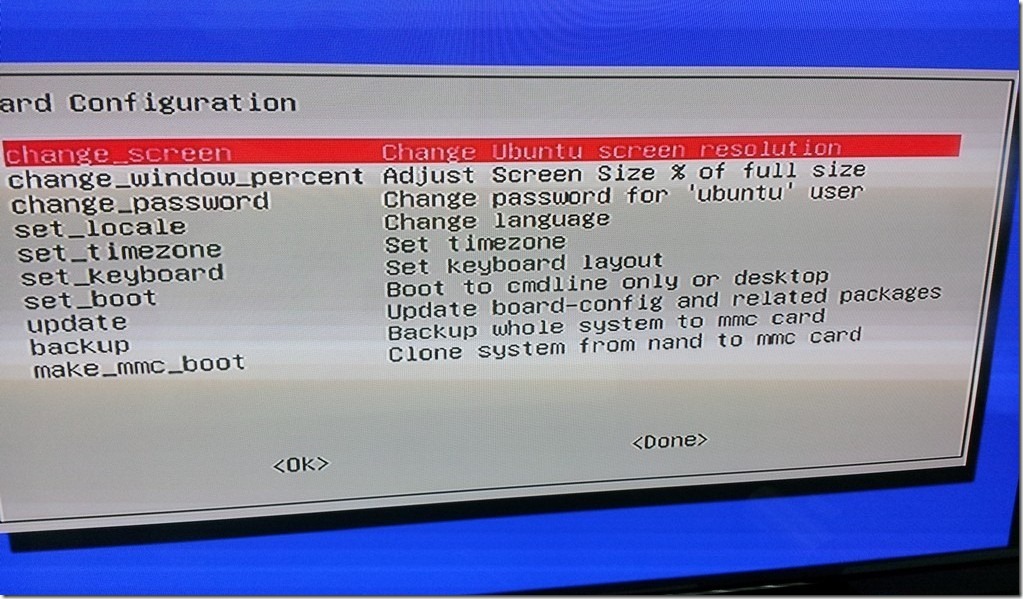

屏幕显示的启动界面:

pcduino hard configuration of boot ui

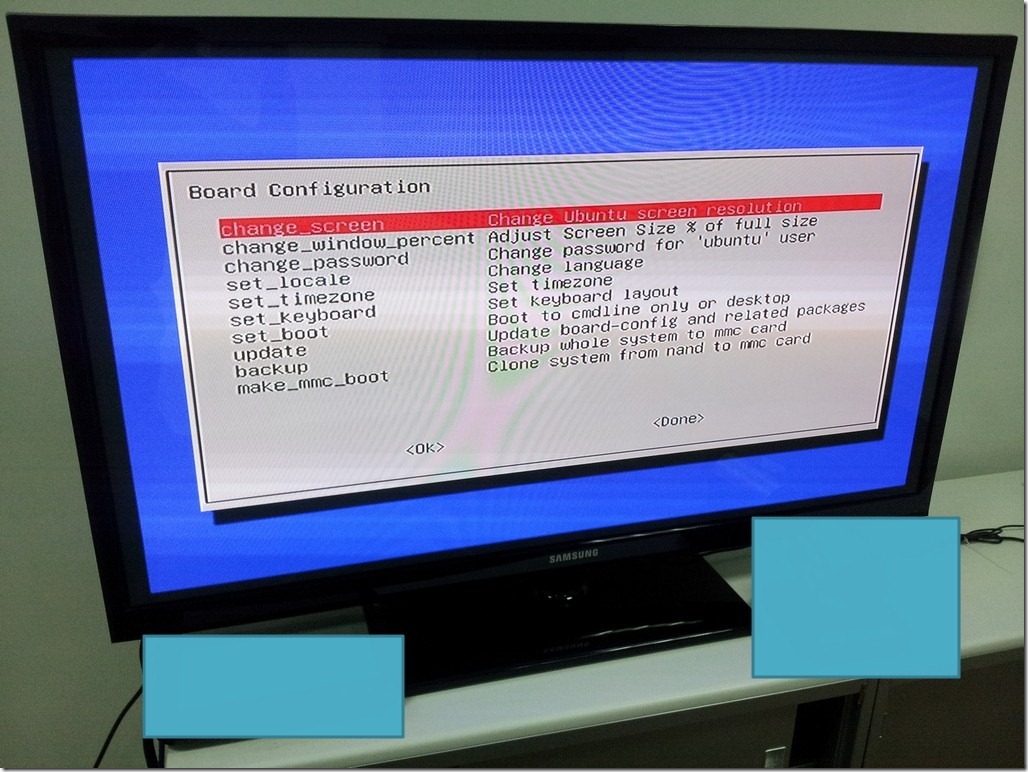

LCD全景:

whole boot ui for pcduino via hdmi large display

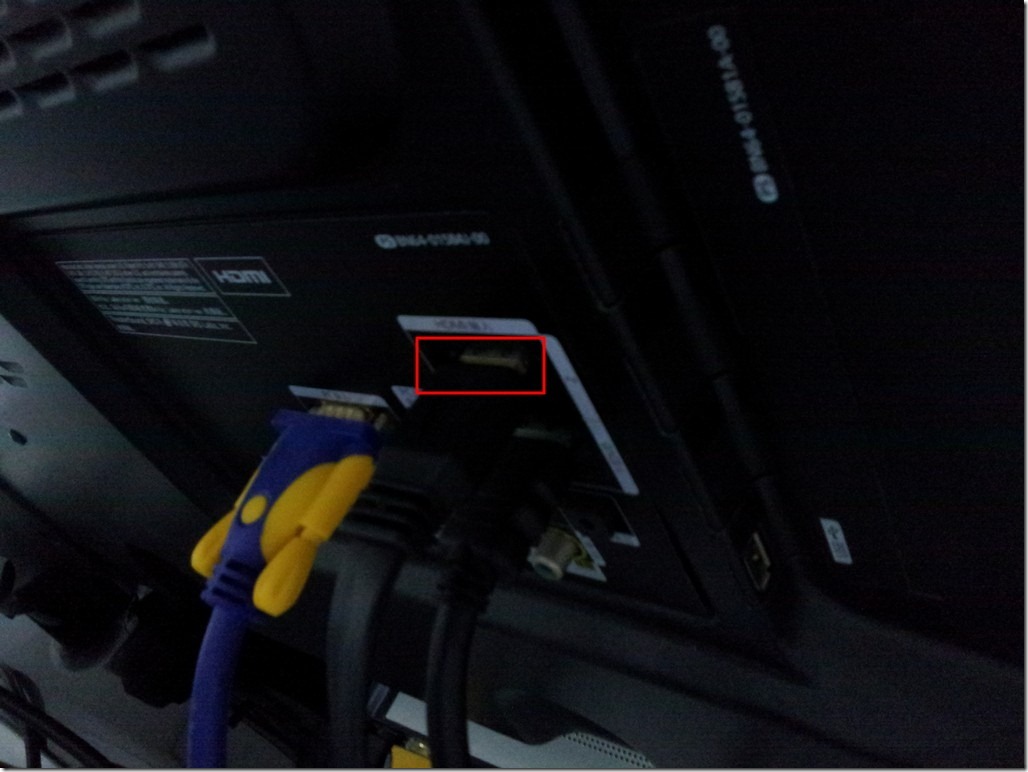

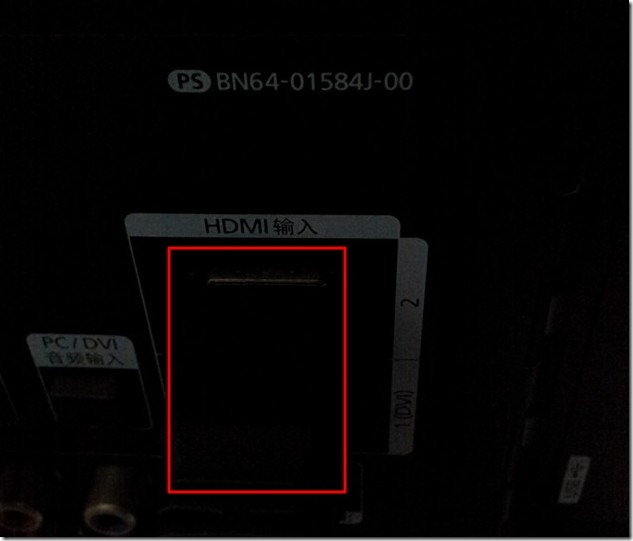

显示器后面接的HDMI线:

lcd rear side connect hdmi input



whole view for hdmi cable on back of lcd

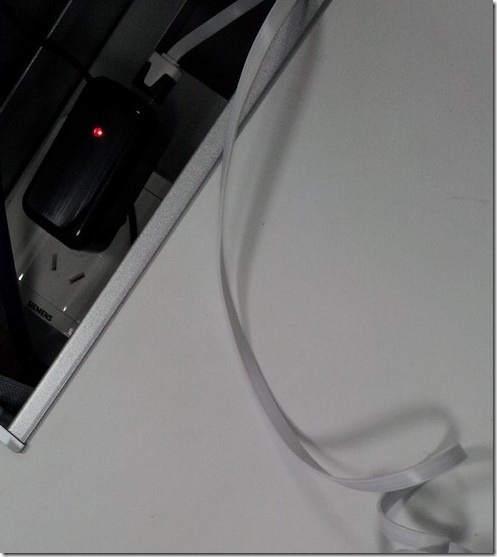

USB接口的电源:

20131225_100507





但是当时没有外接键盘继续折腾。

等抽空再继续。

但是可以上图:

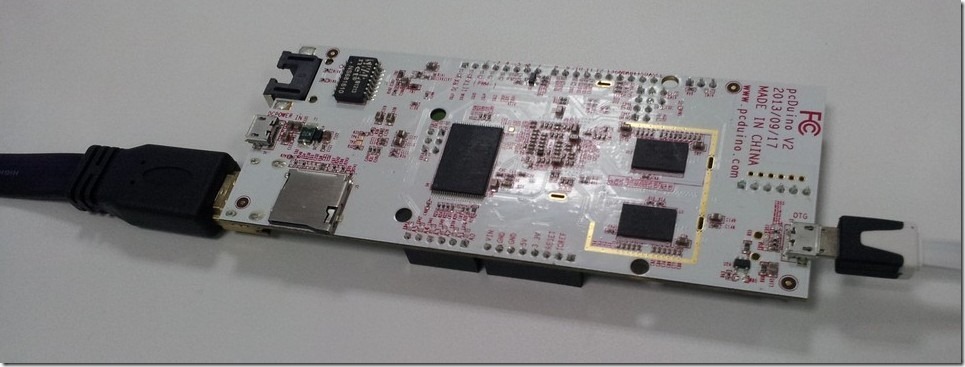

板子连接好后的背面图:

rear side view for pcduino

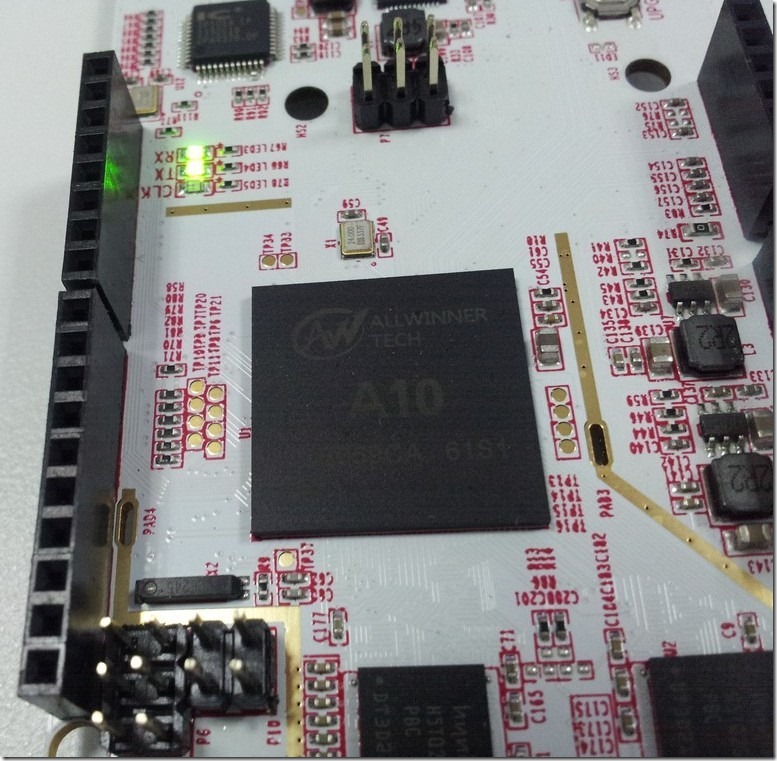

pcDuino上核心的CPU:

ALLWINNER TECH, A10 CB059CA 61S1

pcduino allwinner a10 cpu

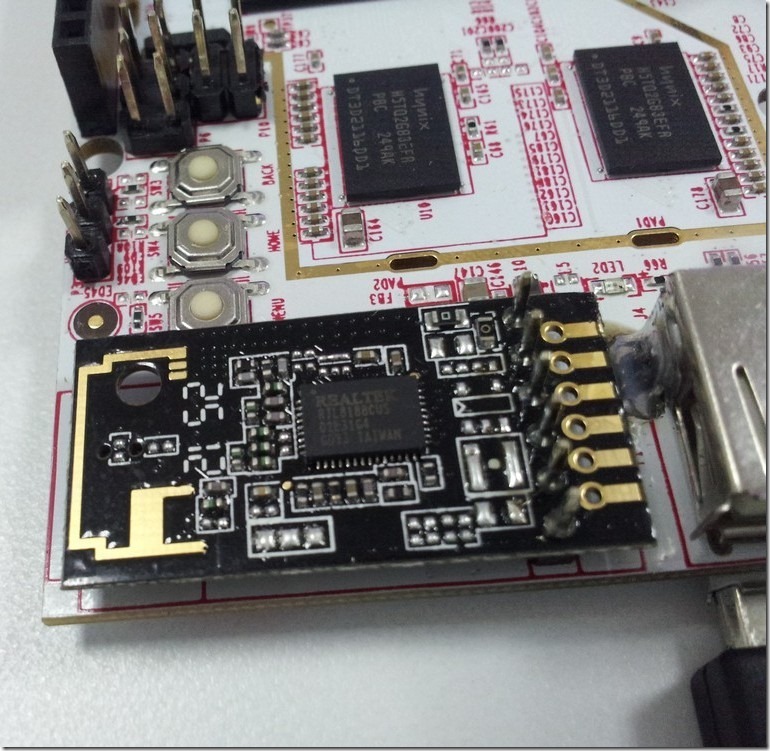

板子上面的realtek的网卡:

RealTek RTL8188CUS

above pcduino board small realtek wifi card

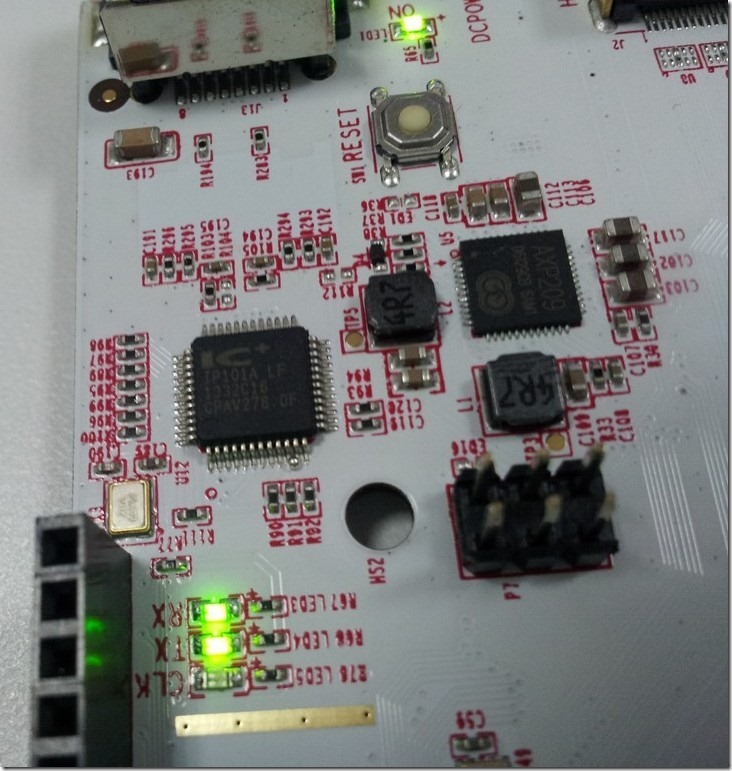

板子上的LED灯:

board lighting led in pcduino

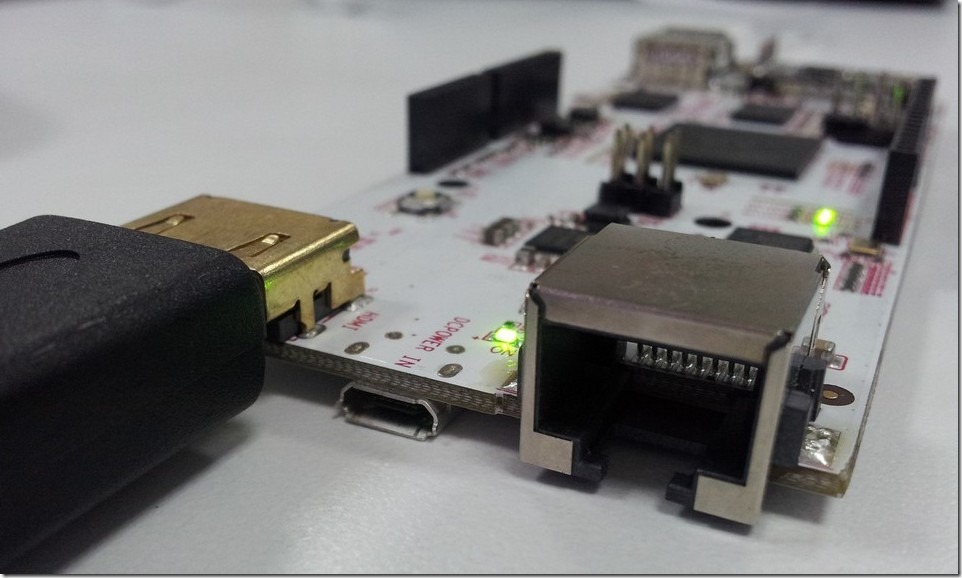

网卡的特写:

network interface view for pcduino

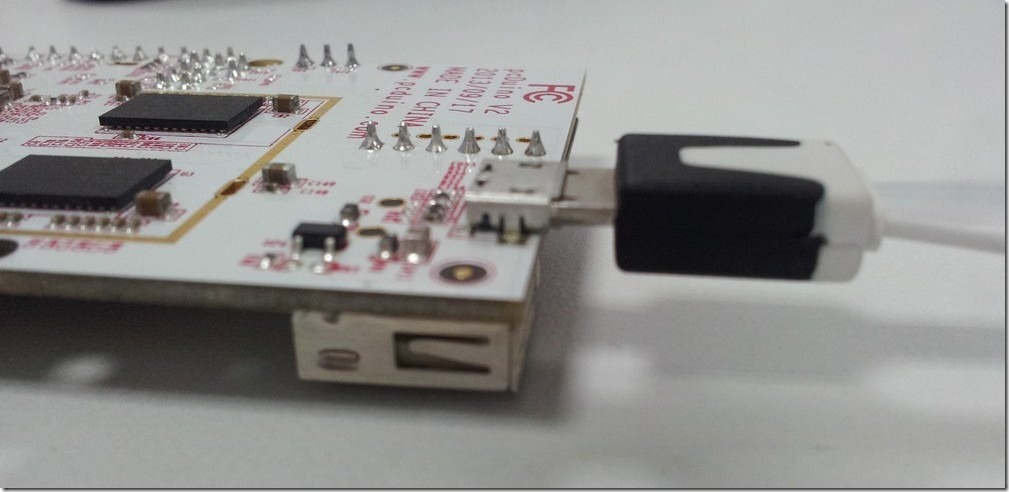

USB电源接口近景:

power usb port

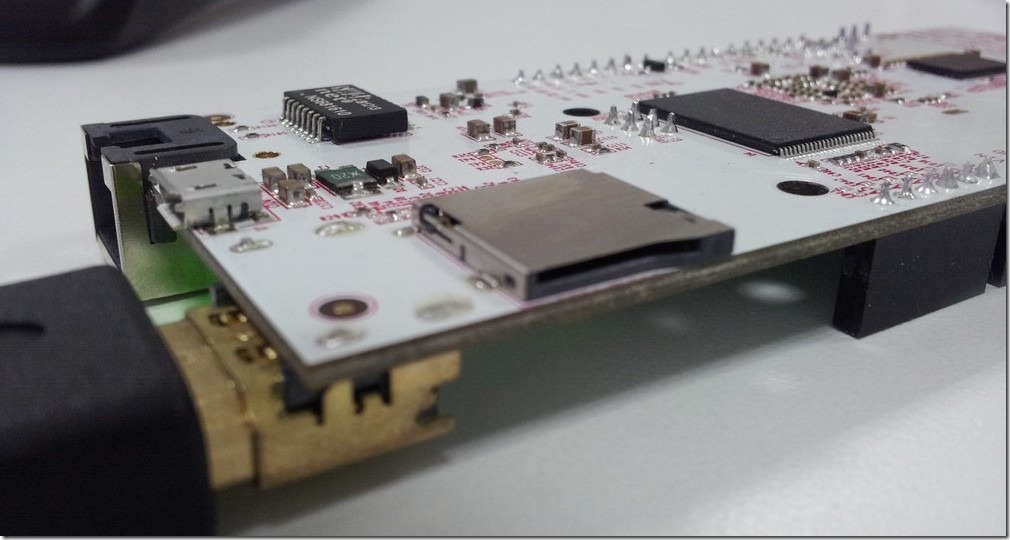

SD卡插槽近景:

sd card interface view

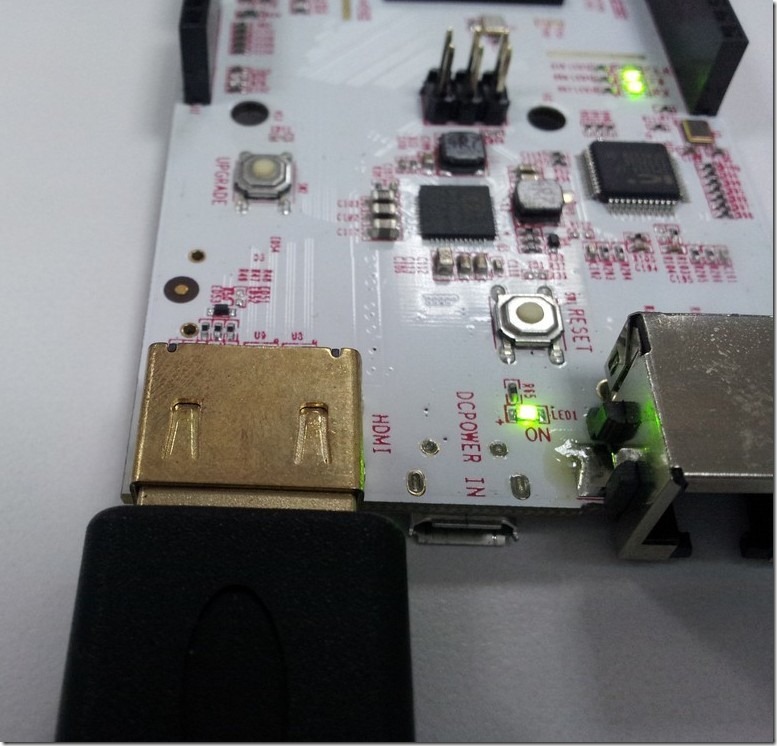

HDMI接口近景:

hdmi board side view for pdcuino

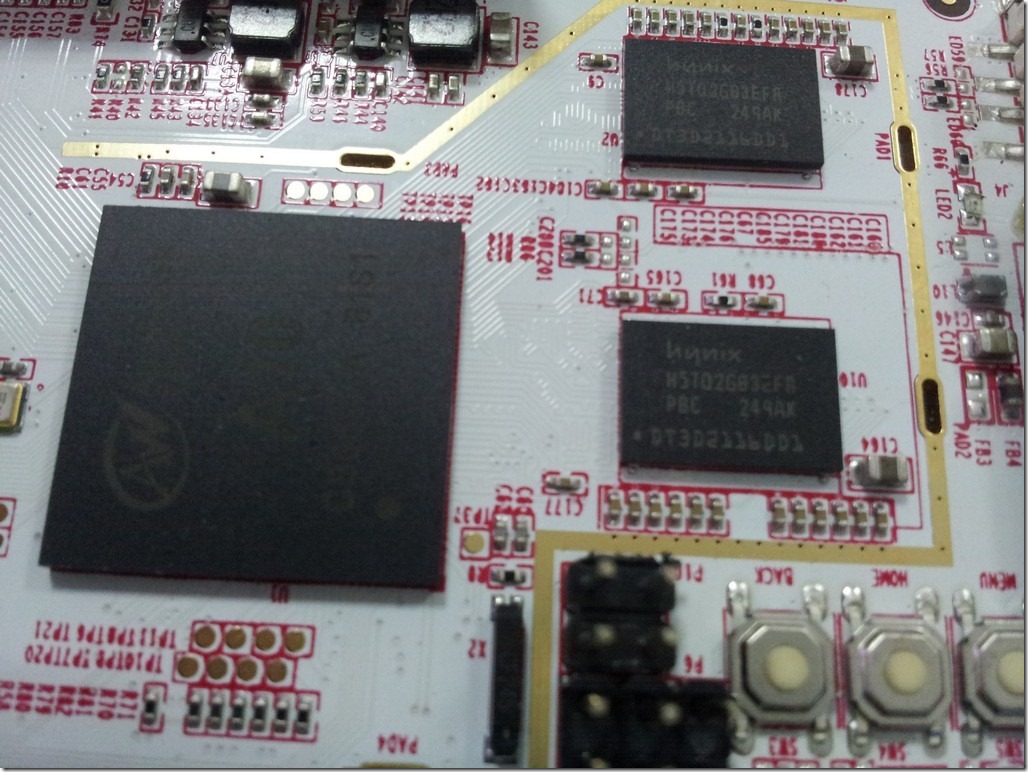

另外两块hynix的nand?:

another two hynix nand flash



6.另外发现了,板子上有网卡,

所以抽空去通过网卡登陆板子,

然后想办法弄那个ssh,以及vnc远程桌面。

7.看了:

转:pcDuino入手设置流程(无HDMI视频线有USB-TTL)

突然想到,试试我手上已有的USB转串口,看看能否通过putty等工具,获得输出。

结果发现不对:

pcDuino,从USB口,接上USB转串口后,无法接到我的笔记本上了,因为笔记本只有USB,没有物理串口。。

8.后来参考:

pcDuino入门指南 第二章:串口调试

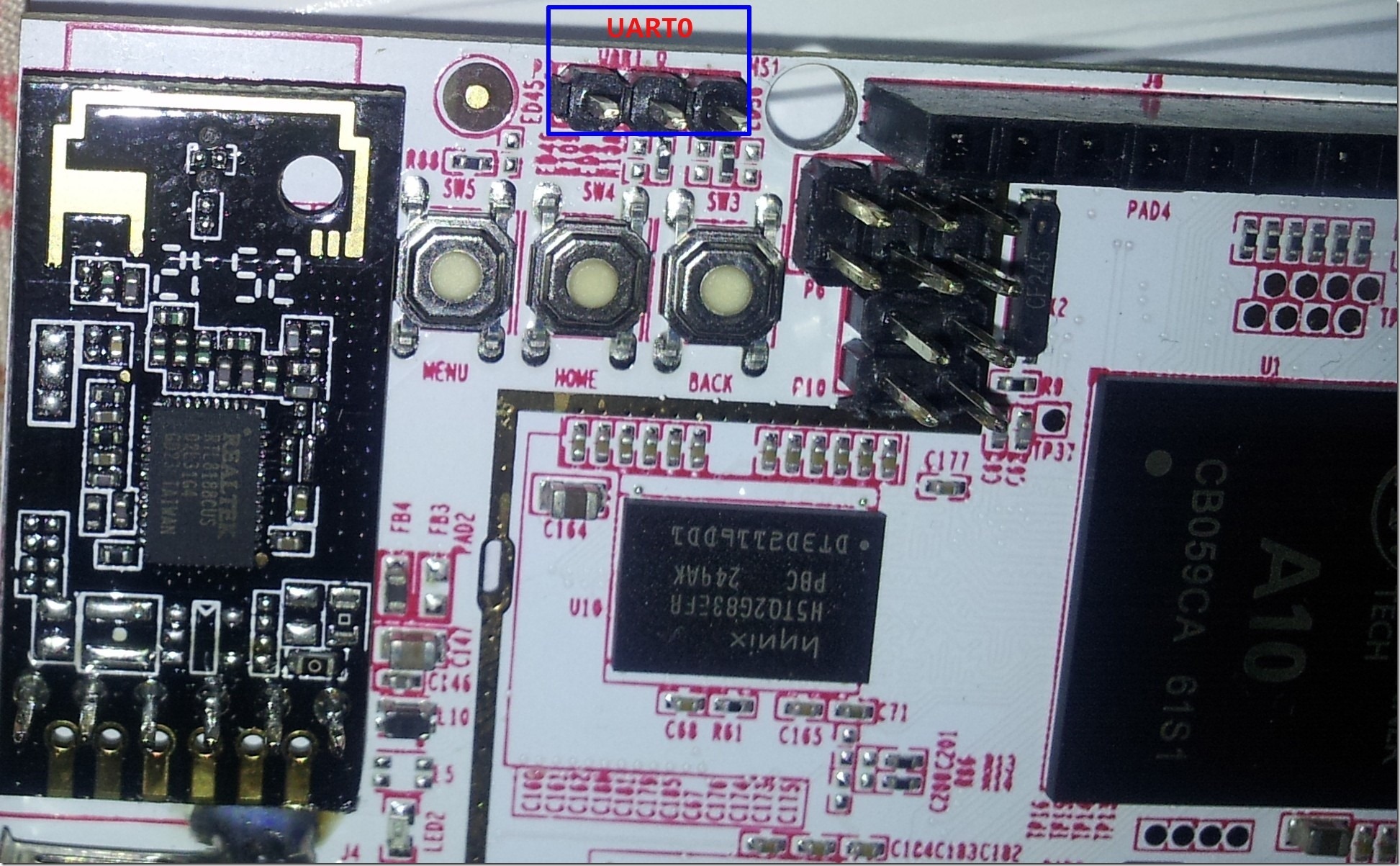

最终找到,我现在的手上的pcDuino也是有这个串口的:

pcduino can see uart0 adjacent ws1

注意,其板子上印刷的是UART0(虽然看的不是很清楚,但是依稀可以看到。。。且旁边的和作者截图一样,是那个WS1和空的圆圈)

抽空,拿到排线,然后就可以,去通过USB转串口和笔记本连接了。



【总结】

东西不错。有空继续折腾。
