【整理】PROFINET应用实例:SIEMENS的SINUMERIK 828D系统框架示例连接图:SINUMERIK 828D+MCP 483C PN+PP 72/48D PN+其他

Industrial Automation crifan 270浏览 0评论

【背景】

之前查找关于SIEMENS的SINUMERIK 828D方面的资料时,搜到

SIEMENS的SINUMERIK 828D的系统结构图。

是个典型的案例和架构。

现整理如下。



注:

PPU==Panel Processing Unit=面板处理单元

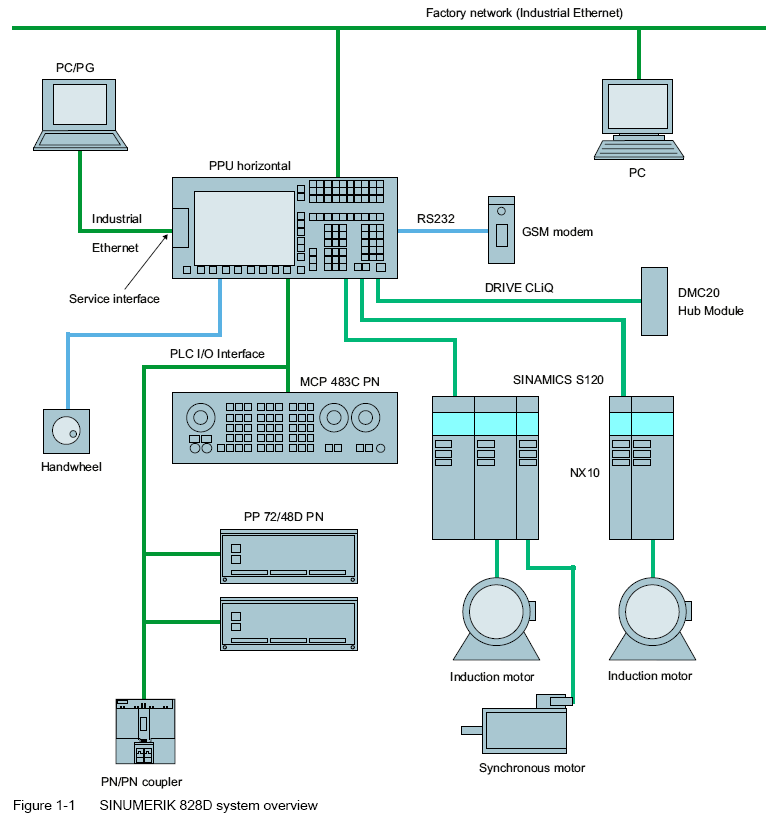

SIEMENS的SINUMERIK 828D系统框架:整体的连接图

rinumerik 828d system overview

注:

另外还从:

SINUMERIK SINUMERIK 828D Hardware and Software Service Manual

找到另外一个版本,但是很类似的图:

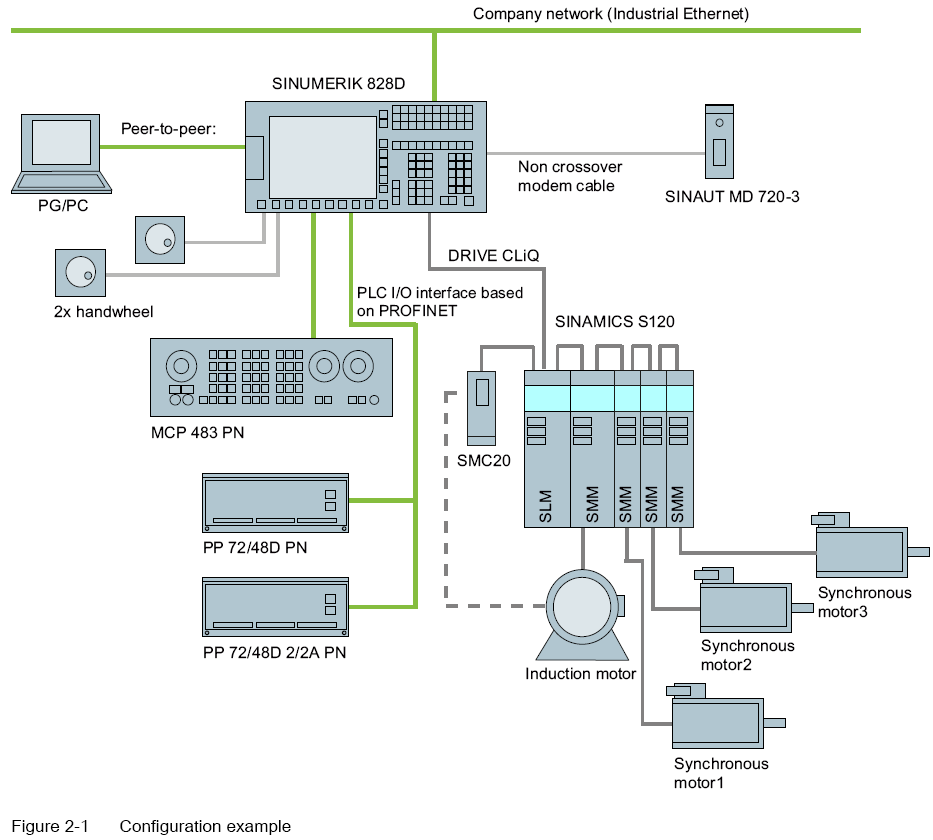

SINUMERIK SINUMERIK 828D Hardware and Software configuration example

然后,下面,就针对于上述示例配置连接的各个部件,详细简单截图说明具体是什么样的。

SINUMBERIK 828D

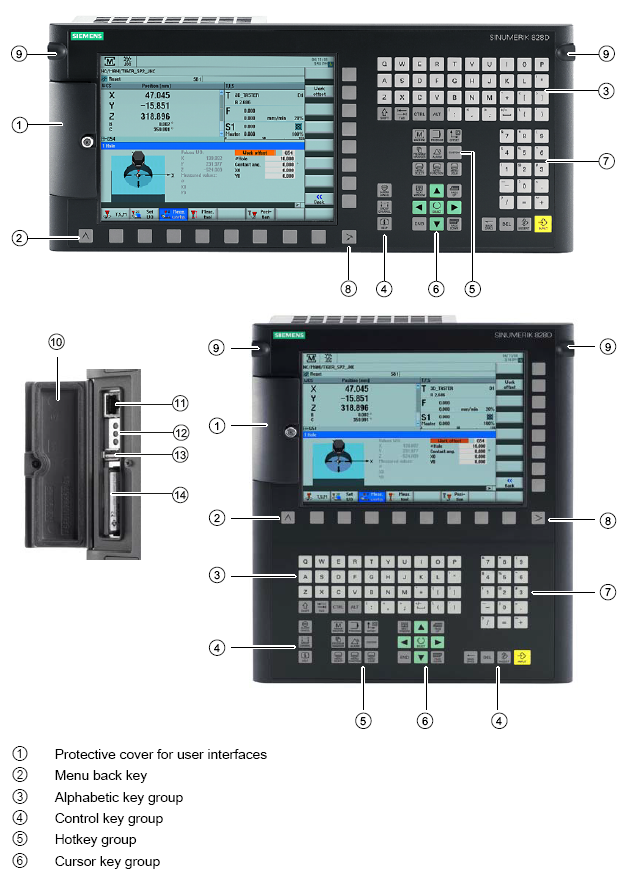

SINUMBERIK 828D front

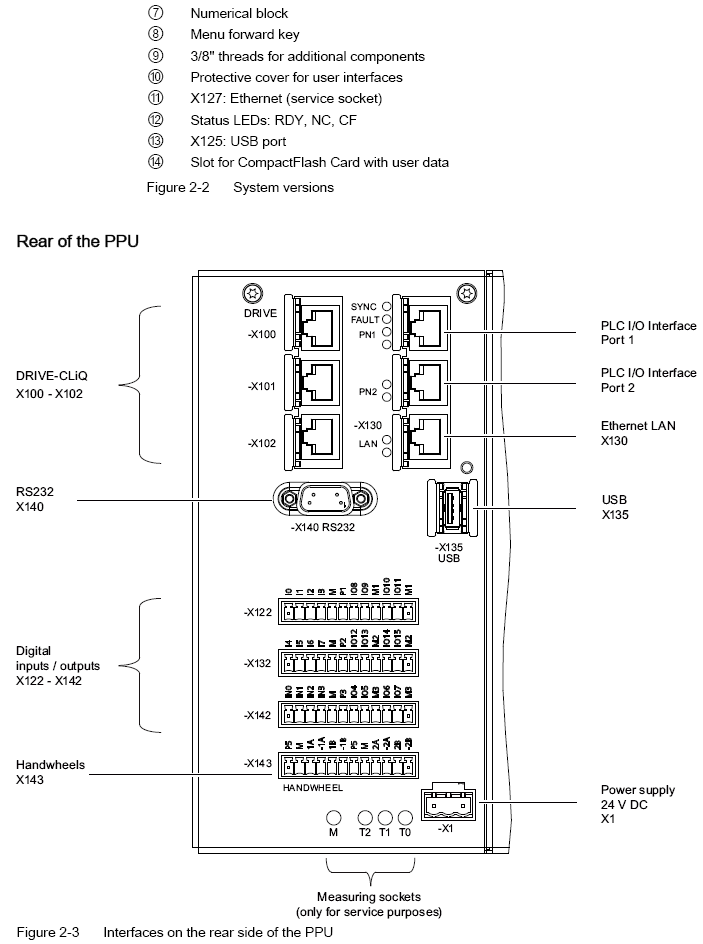

SINUMBERIK 828D rear

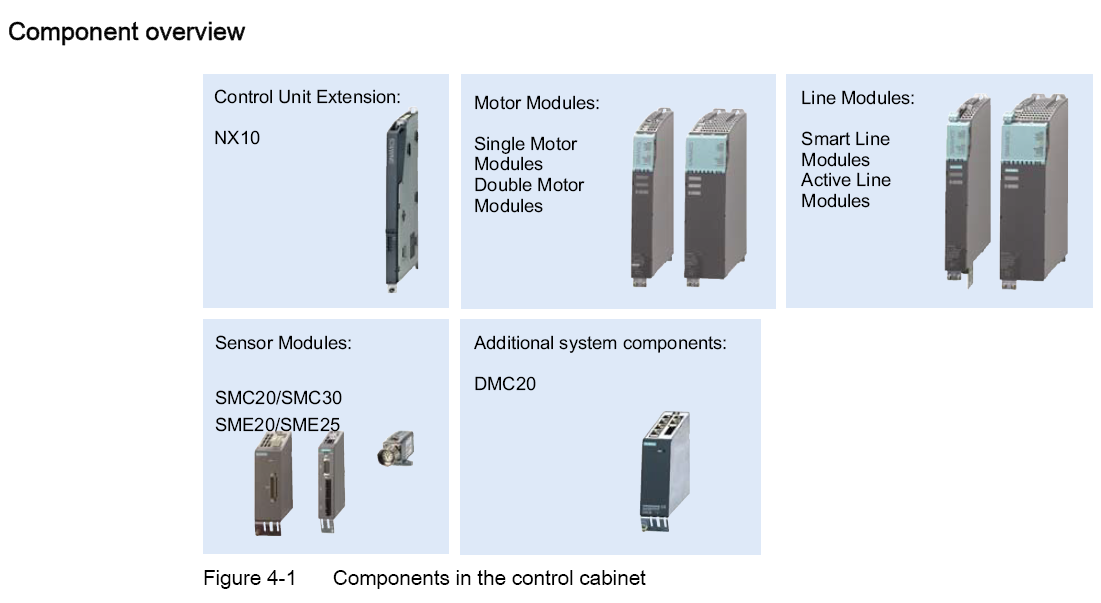

模块整体概览图

componets in the control cabinet of 828d system





SINAUT MD720-3 (GPRS/GSM)Modem

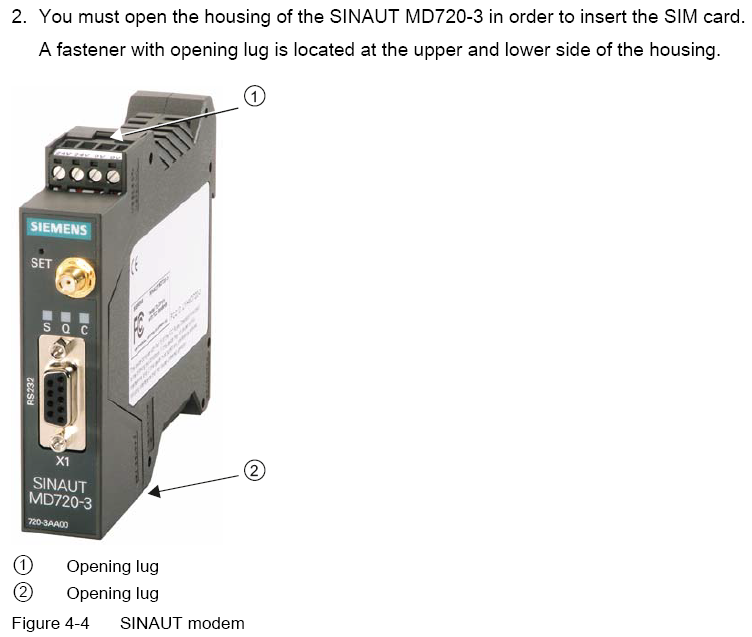

SINAUT MD720-3  GPRS GSM Modem

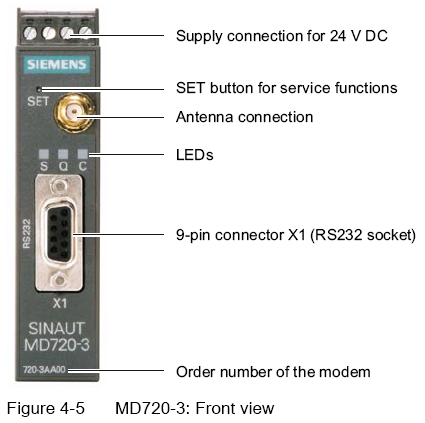

MD720-3  front view



MCP 310C PN

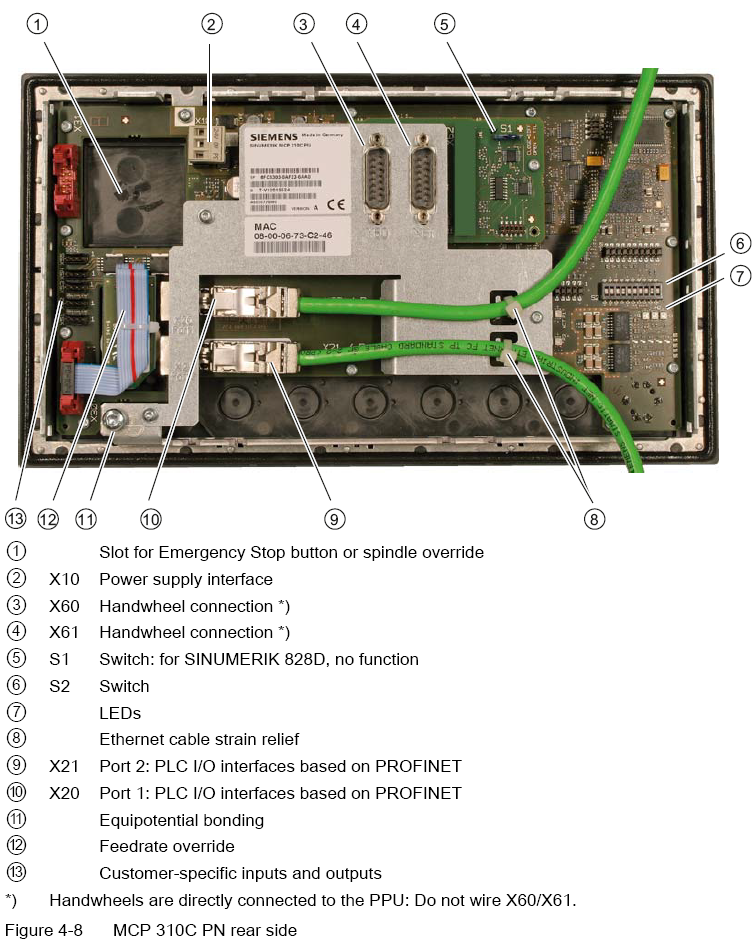

MCP 310C PN rear side





MCP 483 PN

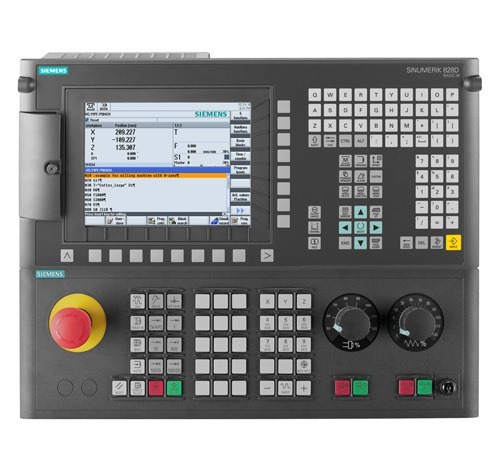

MCP 483 PN front side

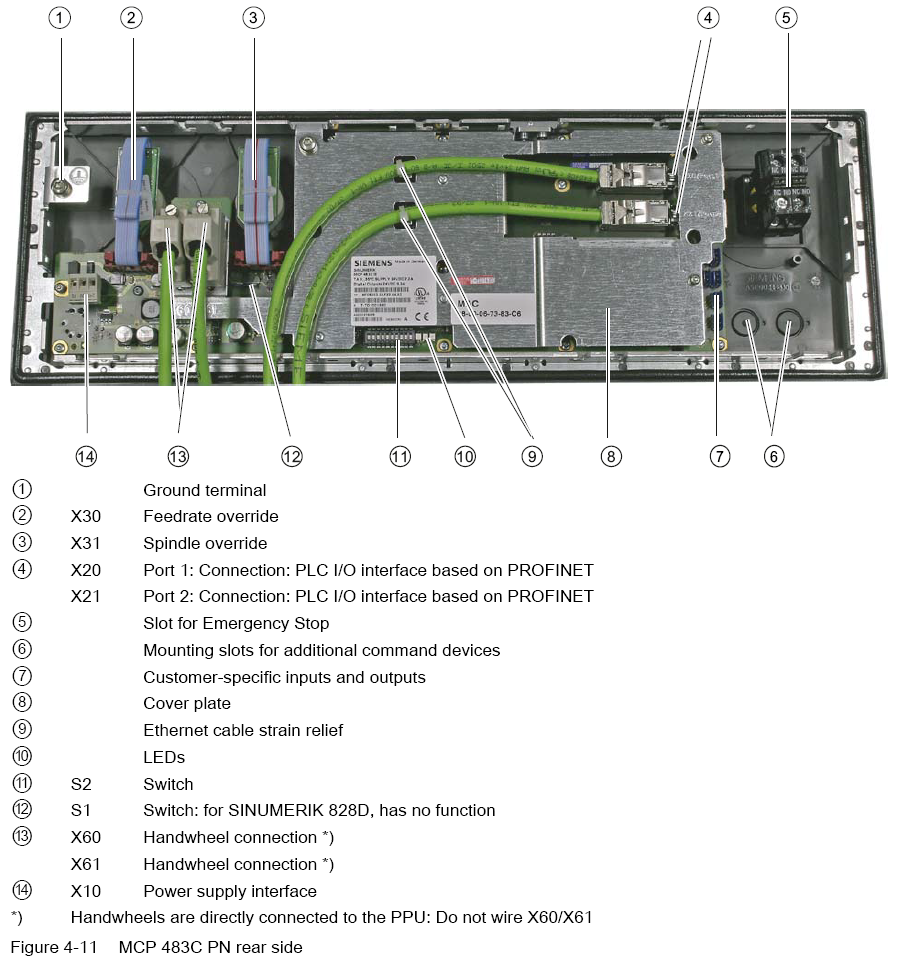

MCP 483 PN rear side

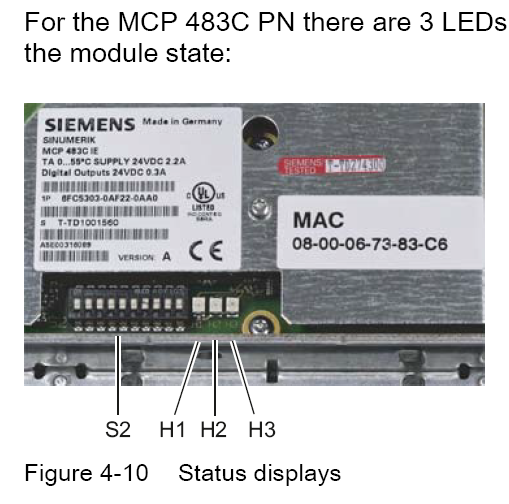

MCP 483 PN status display





PP 72/48D PN

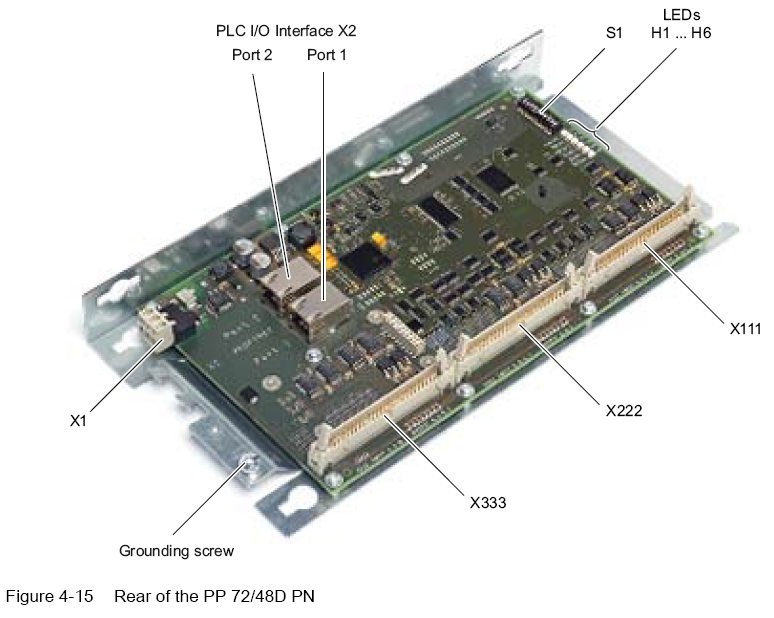

rear of the PP 72 48D PN

PP 72/48D 2/2A PN

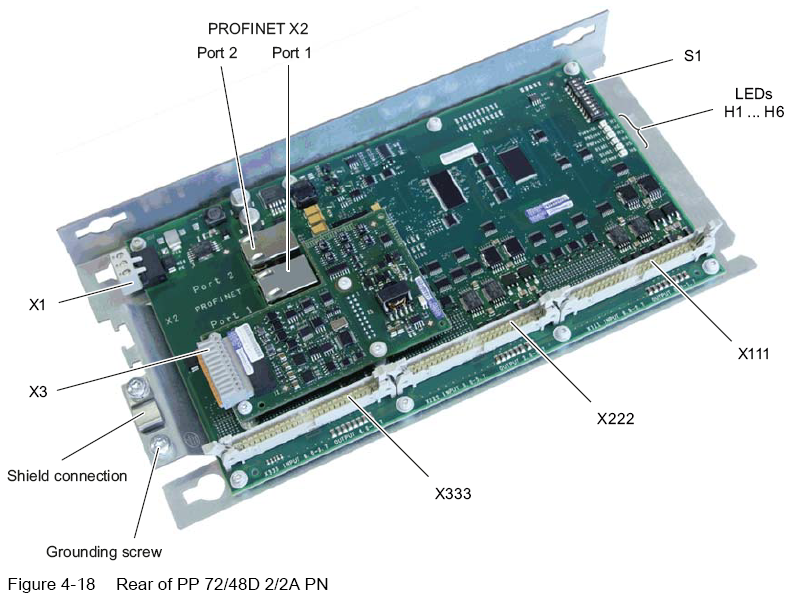

rear of PP 72 48D 2 2A PN





SLM

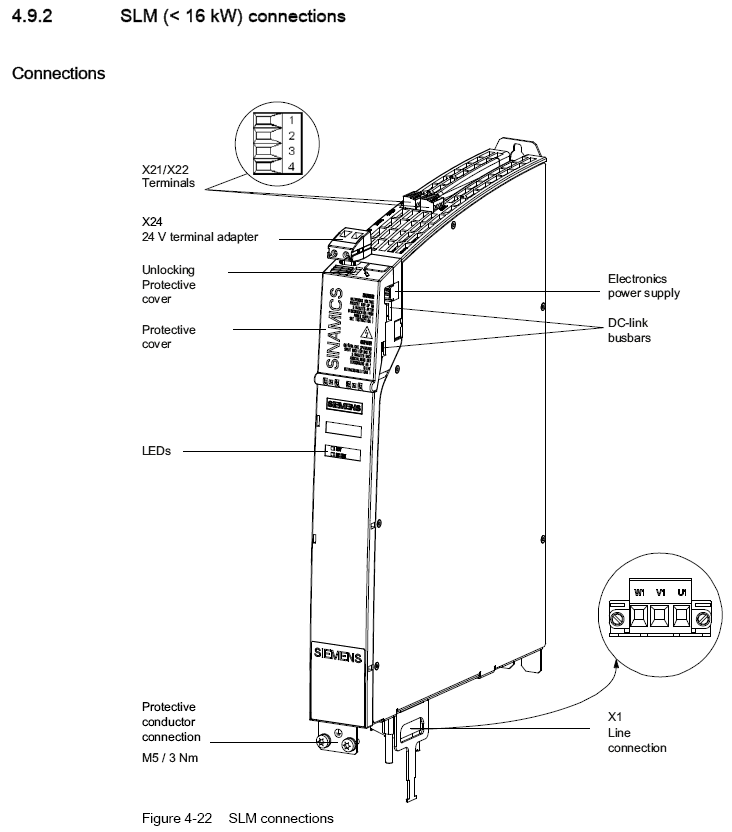

SLM connections





ALM

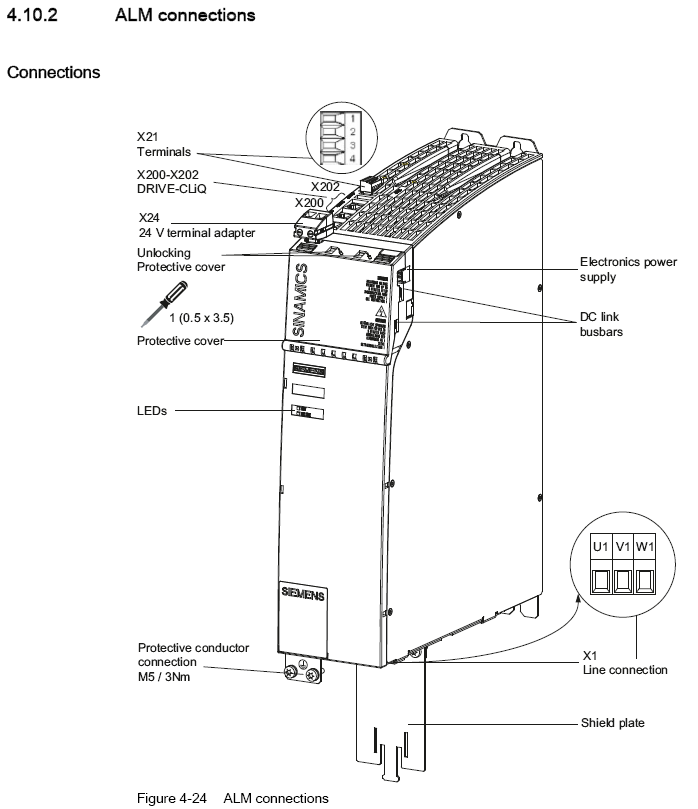

ALM connections



SMC20/SMC30

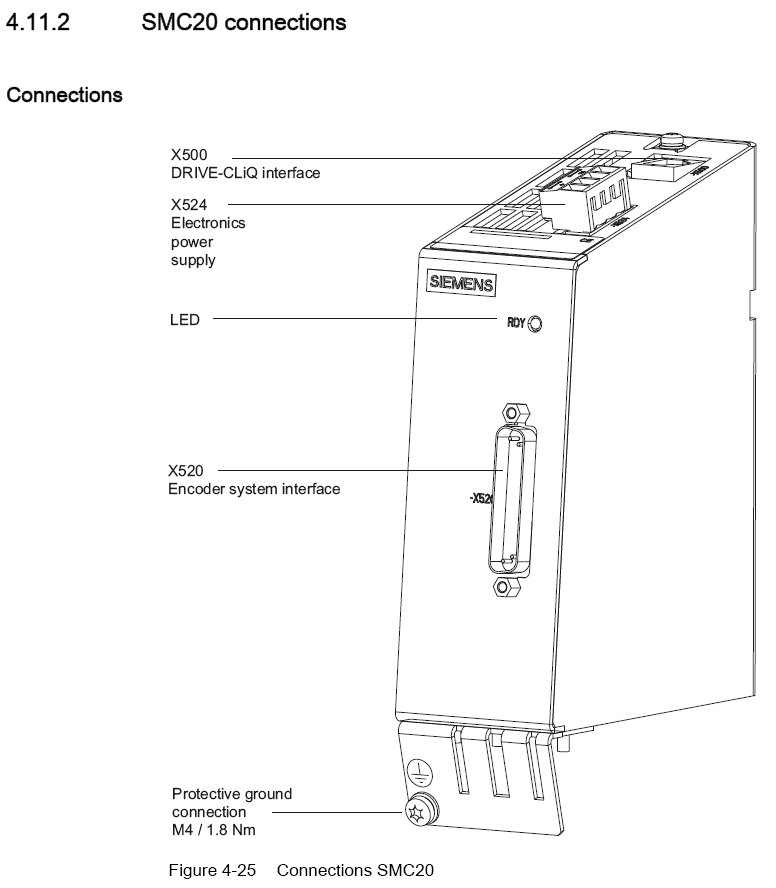

connections SMC20

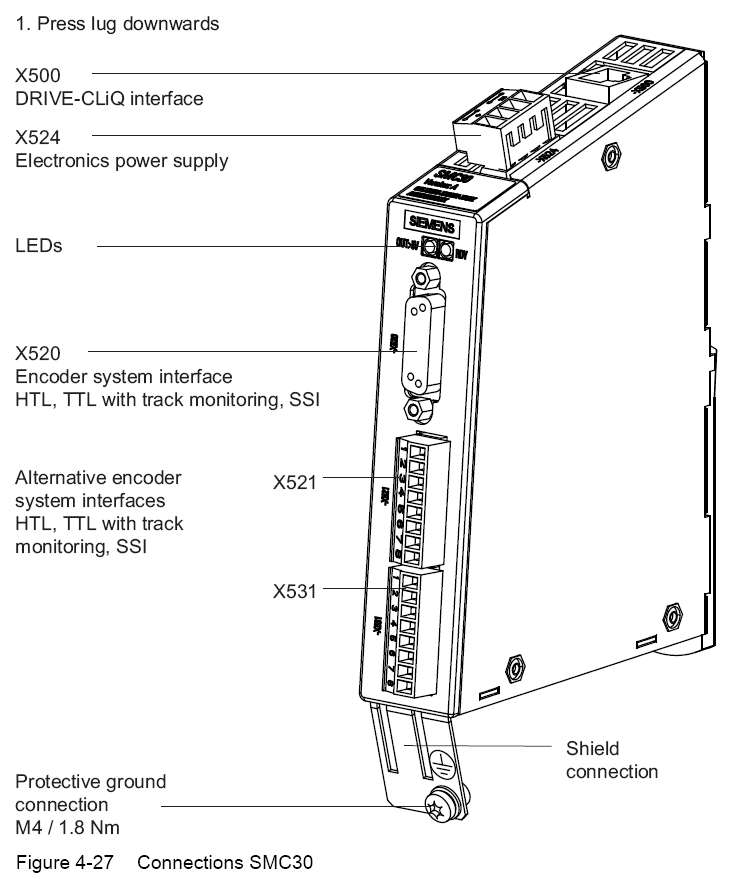

connections SMC30



SME20/SME25

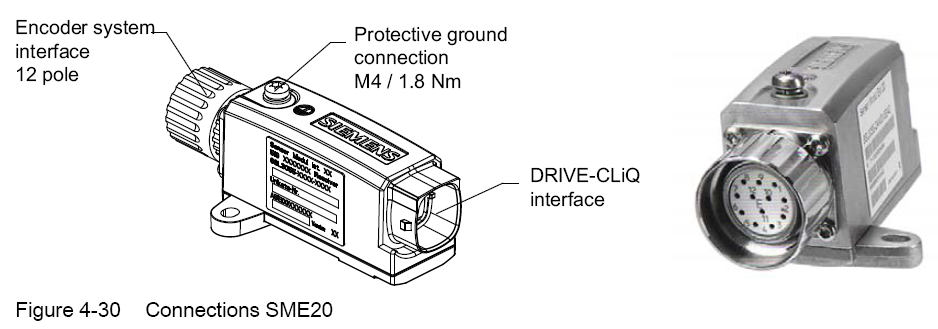

connections SME20

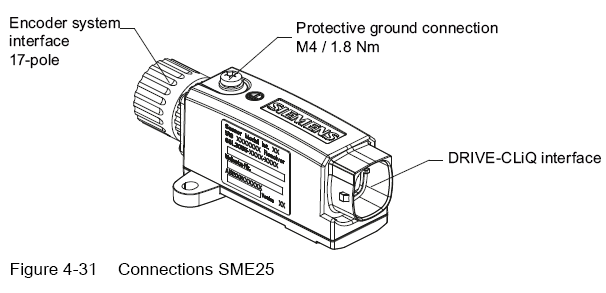

connections SME25



DMC20

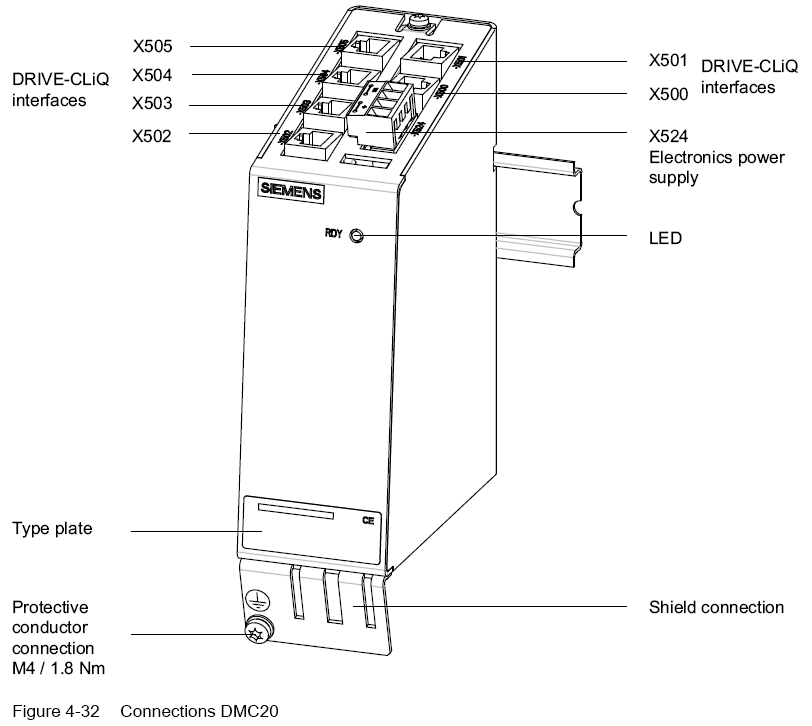

connections DMC20





参考资料

SINUMERIK SINUMERIK 828D PPU Manual

SINUMERIK SINUMERIK 828D Hardware and Software Service Manual
