EA(Enterprise Architect)使用心得

将工具箱ToolBox切换回最开始的界面

切换回最开始的界面

首先正常的ToolBox的页面,是当我们创建对应的diagram,

然后会显示出对应的界面的。

比如:

我此处,最开始的是Activity

under more tools activity tools

其下又很多,小工具:

Activity

Action

Datastore

Object

等等。

然后,由于需要找别的元素去画对应的图,

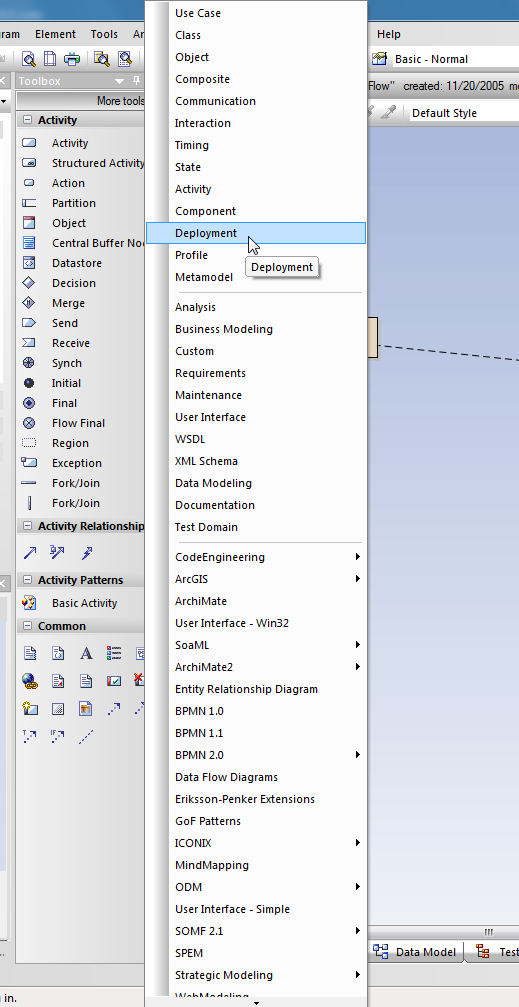

所以点击More Tools:

click more toools to switch to another tools

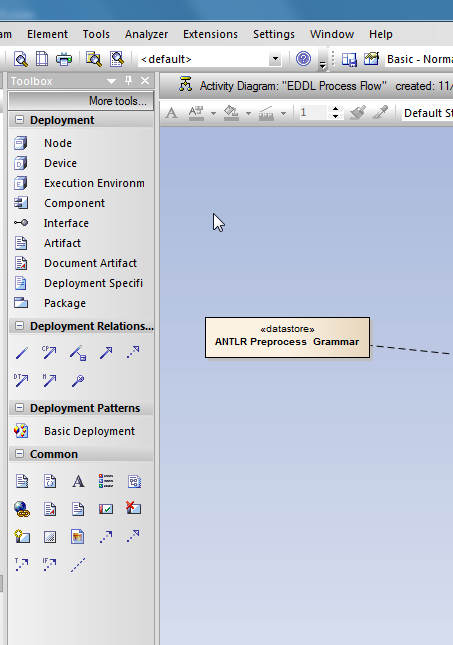

以便切换到别的某个视图下面,找到对应的工具供我使用:

has switched to deployment view

或者是没有找到合适的,

再去继续切换到其他的视图,diagram中,看看是否有需要的工具。

如此,经过多次切换后,

找到需要的tool,画完图后,想要切回最原始的Tool的时候,却找不到了。

因为点击More Tools后,出现太多选项,不知道最开始的是哪个了。

后来是:

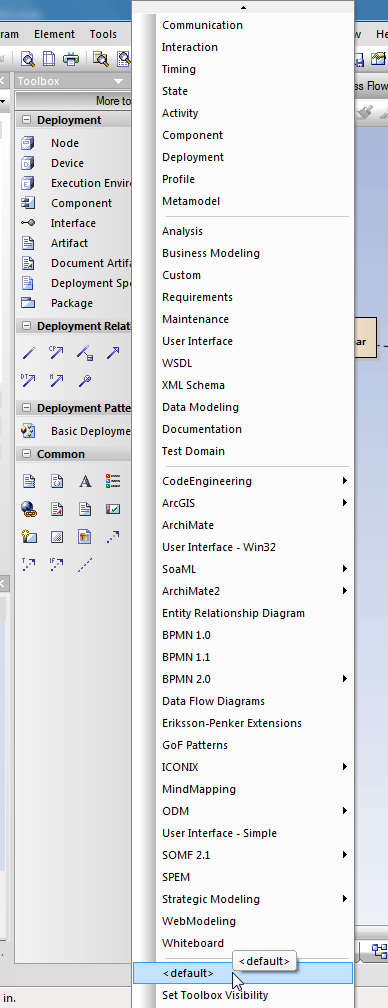

通过最底下的那个Default:

can found default within more tools

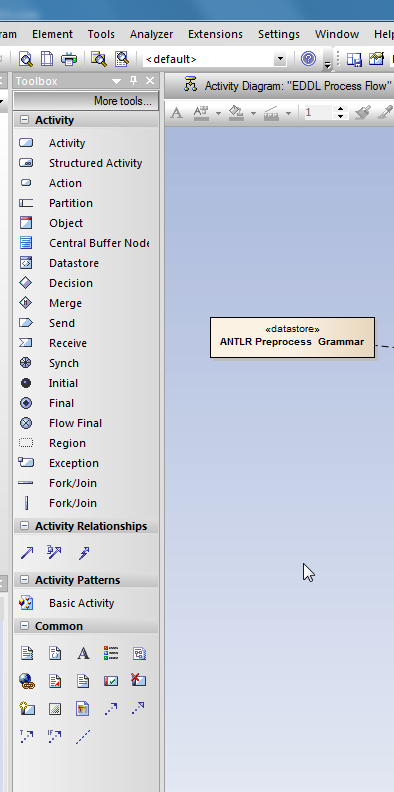

就可以切换到最开始的界面:

now changed to original default view of tools

了。





大的Group内点击小Group但却选择不到

背景是:

弄了个大的Group:橘色边框的,Show EDDL Elements to UI

里面放了个小的Group:绿色边框的,Application Main GUI

想要选择里面的那个小的Group,但是点击却无法选择到,

只能选择到大的Group

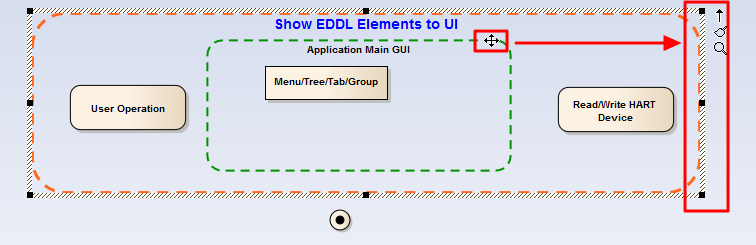

如图:

want to choose green group first click but choose yellow group

之前不懂,只能去:

给大的Group调整大小,直到小的Group能否露出来,然后才能点选到,才能继续操作,调整小的Group的大小。

后来找到好的解决办法了:

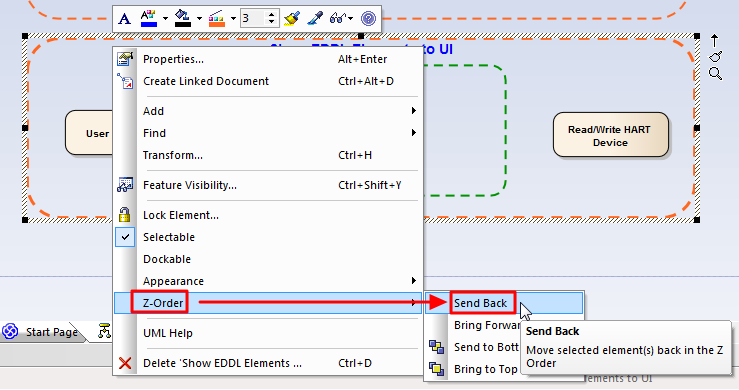

在已经点选了大的Group后,右击,选择

Z-Order->Send Back

right click group Z-Order Send Back

如此,即可实现:

将大的Group,变成后面一层了,

此时,其他Action,Object,以及这个小的Group,就都可以直接点选到了:

即:

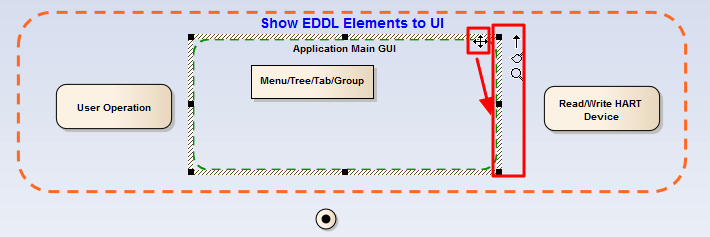

直接点击对应的小的Group的边框,就可以选择到这个小的Group了:

first click can choose green group

所以:

可以根据需要,调整对应的Z-Order,以便实现对于控件的控制

使其放在前面还是后面,使得可以选择到想要选择的控件。
