【整理】RS232的引脚的名称及位置和功能含义

RS232 crifan 11248浏览 0评论

【背景】

折腾:

【记录】继续尝试通过TTL串口去访问pcDuino

期间,需要去搞清楚,对应的RS232的9针的引脚的具体位置和含义。

类似于:

【整理】RS485针脚pin脚功能说明以及常见pin脚解法的解释

中所总结的,RS485的引脚的解释一样。

【折腾过程】

1.通过google搜索,整理如下:

RS232接口简介

按照接口类型分,可分为:

  • 公口(Male):带针脚,可以插入到另外别的一端
    • rs232_male_pins

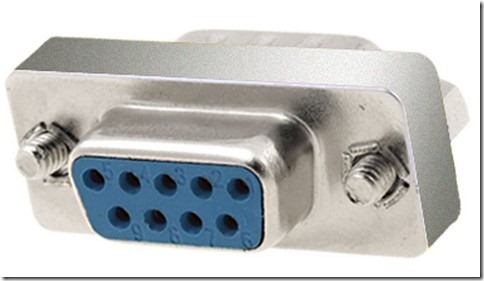

  • 母口(Female):带针孔,被插入的那个
    • rs232 female connector



按照引脚个数分,有:

  • 9针=9 pins
    • 主流最常用的就是这个9针的RS232
  • 25针=25 pins
    • 目前很少用,此处不多介绍。



RS232引脚含义



RS232引脚编号

引脚名

引脚名全称

信号传输方向

1

DCD

Data Carrier Detect

<—-

2

RXD

Receive Data

<—-

3

TXD

Transmit Data

—->

4

DTR

Data Terminal Ready

—->

5

GND

System Ground

—-

6

DSR

Data Set Ready

<—-

7

RTS

Request to Send

—->

8

CTS

Clear to Send

<—-

9

RI

Ring Indicator

<—-

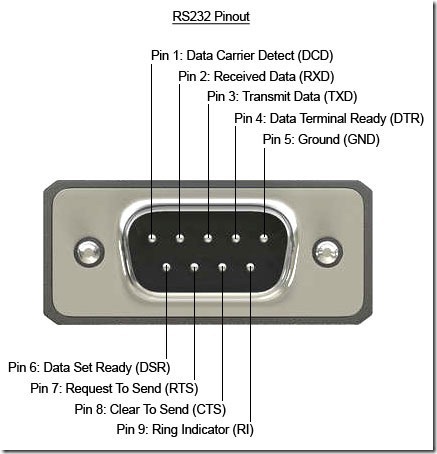

对于公口的引脚的含义,图示如下:

rs232 male pinouts

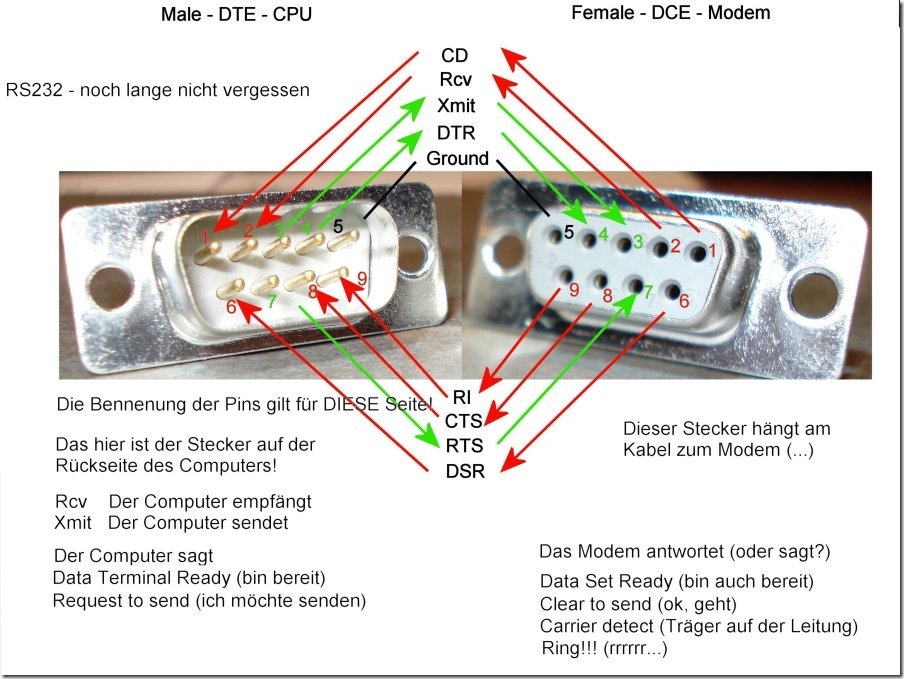

对于公口和母口对应的关系,此图一目了然:

各个引脚的名称,功能,传输方向,以及公口和母口的位置编号

RS232_male_female_pins



RS232引脚的解法

正常情况下,两个RS232接口,一个公口和母口,直接对应的插上互联,就可以使用了。

有时候,为了简化数据传输,仅仅使用最基本的引脚,即可实现数据传输了。

常见的有:

不考虑流控制(握手协议),直接数据线和接地,即:

只用到:

引脚3==TxD==发送数据

引脚2==RxD==接受数据

引脚5==GND==接地

即:

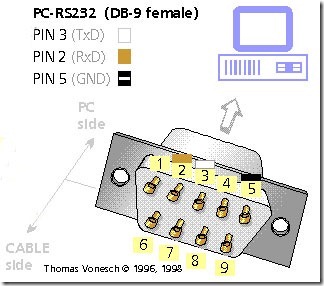

pin3 txd pin2 rxd pin5 gnd



所以这时候,只需要连接对应的3,2,5三个引脚即可:

two only connect txd rxd gnd
