【整理】SoC CPU MEDIATEK MT8516详解

Embedded crifan 11479浏览 0评论

折腾:

【整理】天猫精灵方糖拆解报告和芯片详解

期间,去找找关于天猫精灵的CPU:MEDIATEK MT8516AAAA

<code>MEDIATEK
ARM
MT8516AAAA
1812-BZASH
BET02027
ACMQPQ8K
</code>

的详细资料。

MEDIATEK MT8516AAAA

MEDIATEK MT8516 AAAA

一牛网:MTK软件,硬件芯片资料集锦(datasheet,规格书,原理图,参考设计,SDK等)二 – szx940213的博客 – CSDN博客

最新MT8516参考设计芯片资料 – szx940213的博客 – CSDN博客

最新MT8516芯片平台技术资料集锦 – qq_yiniu的博客 – CSDN博客

“MT8516A是一个高度集成的连接音频平台,包含应用程序处理和连接子系统,旨在启用连接的音频应用程序。该芯片集成了QuADCoRe arm Cortex-A35 MPCoreTM,运行频率可达1.3GHz。MT8516A接口到NAND闪存、LPDDR 2、LPDDR 3、DDR 3、DDR 3、DDR3L和DDR 4,并支持从EMMC启动到将整个BOM成本降到最低。此外,还包括一组广泛的接口,如TDM/PDM输入,用于连接音频产品上的麦克风语音输入控制/搜索应用程序。”

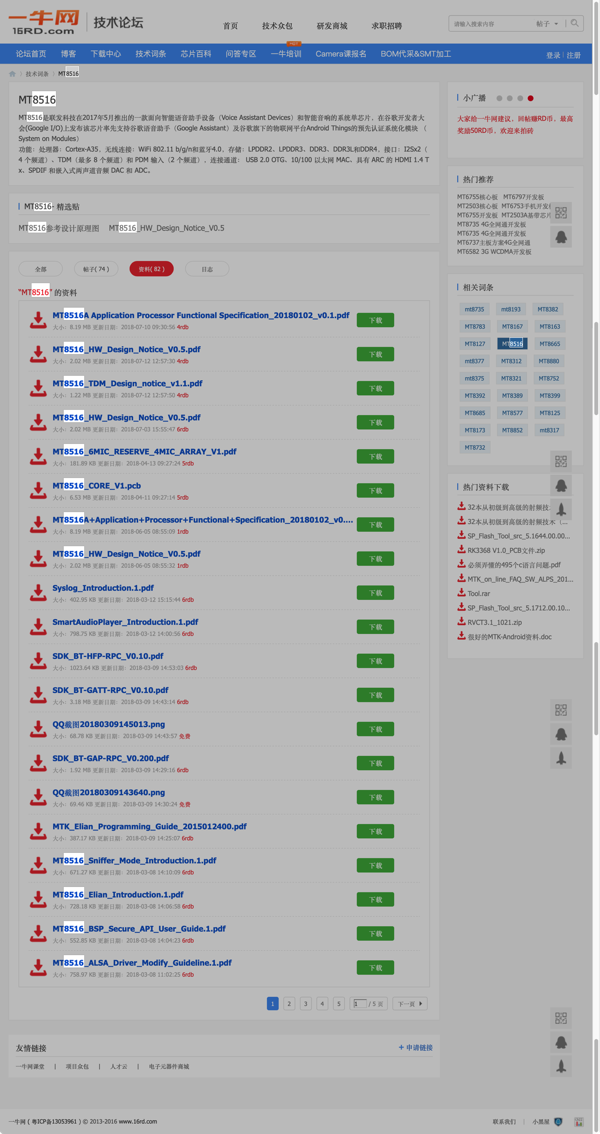

MTK8516/MT8516芯片资料_原理图_datasheet_规格书_开发板_开发环境 一牛网

MTK8516/MT8516芯片资料_原理图_datasheet_规格书_开发板_开发环境 一牛网

可以下载到很多该芯片的资料:

注册后,竟然无法下载:抱歉,您的 rd币 不足,无法下载

MTK MT8516平台电源参考资料(Power设计) – szx940213的博客 – CSDN博客

华为AI扬声器探索:心灵竟然是它_365bet不给提款

“联发科MT8516 AAAA移动处理器芯片。

MT8516是一款低功耗处理器平台,专为支持云服务的语音辅助智能产品而设计。它具有各种接口,允许处理音频设备和麦克风阵列,以提供最大的性能。MT8516配备四核64位ARM Cortex-A35,时钟速度为1.3 GHz

MT8516内置Wi-Fi 802.11 b / g / n和蓝牙4.0,对PCB面积的需求减少,因此终端设备制造商可以简化产品设计,缩短产品时间,并扩大开发更多创意产品的可能性。

MT8516支持多达8个TDM麦克风阵列接口和2个通道PDM麦克风接口,是长距离麦克风和智能音频设备音频控制的理想选择。

此外,该芯片还提供各种存储器规格,包括LPDDR 2,LPDDR 3,DDR 3,DDR 3 L和DDR 4,以满足各种平台要求。”

MEDIATEK MT8516 AAAA – Google 搜索

MT8516芯片技术资料解析,MT8516处理器简介 – 知乎

“MT8516是联发科技在2017年5月推出的一款面向智能语音助手设备(Voice Assistant Devices)和智能音响的系统单芯片,在谷歌开发者大会(Google I/O)上发布该芯片率先支持谷歌语音助手(Google Assistant)及谷歌旗下的物联网平台Android Things的预先认证系统化模块 (System on Modules)

功能:处理器:Cortex-A35,无线连接:WiFi 802.11 b/g/n和蓝牙4.0,存储:LPDDR2、LPDDR3、DDR3、DDR3L和DDR4,接口:I2Sx2(4 个频道)、TDM(最多 8 个频道)和 PDM 输入(2 个频道),连接通道: USB 2.0 OTG、10/100 以太网 MAC、具有 ARC 的 HDMI 1.4 Tx、SPDIF 和嵌入式两声道音频 DAC 和 ADC。”

“MT8516 平台拥有该行业最先进的集成技术,包括 Wi-Fi(2.4GHz 802.11 bgn)和蓝牙,以及内置的射频单芯片。这不仅简化了设计,缩短了上市时间,还缩小了平台尺寸,从而让设备厂商有机会设计其更小、更高效的产品。”

家庭娱乐资料下载_MTK资料下载_闯客网家庭娱乐mtk资料下载论坛 –

MT8516, Application Processor – 图文 – 百度文库

下载到:

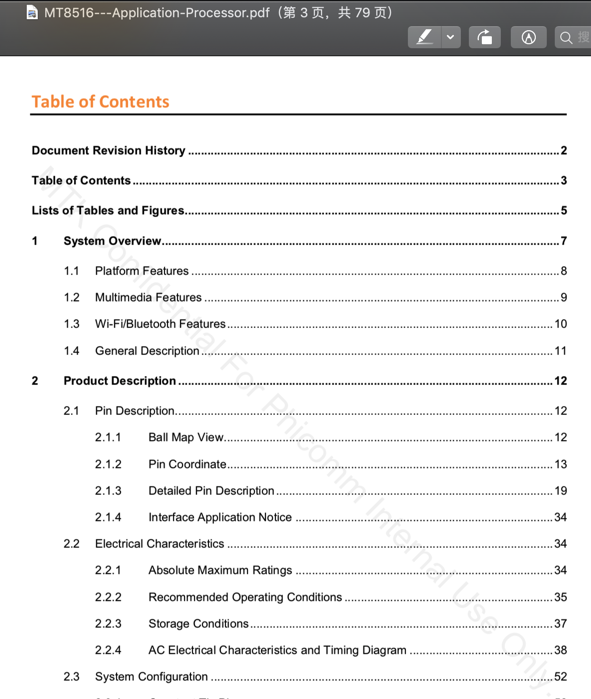

《MT8516—Application-Processor.pdf》

内部写着:

“MT8516A is a highly integrated connected audio platform incorporating application processing and connectivity subsystems designed to enable connected audio applications. The chip integrates a Quad- core ARM® Cortex-A35 MPCoreTM operating up to 1.3 GHz. The MT8516 interfaces to NAND flash memory, LPDDR2, LPDDR3, DDR3, DDR3L and DDR4 for optimal performance and also supports booting from eMMC to minimize the overall BOM cost. In addition, an extensive set of interfaces such as TDM/PDM inputs are included for microphone voice input control / search applications on connected audio products.

The application processor, a Quad-core ARM® Cortex-A35 MPCoreTM, includes a NEON multimedia processing engine.

MT8516 includes two wireless connectivity functions: WLAN and Bluetooth. These built-in RF parts of those two blockscans support 802.11 b/g/n. With two advanced radio technologies integrated into a single chip, MT8516 provides the industry’s best and most convenient connectivity solution. MT8516 implements advanced and sophisticated Radio Coexistence algorithms and hardware mechanisms. It also supports single antenna sharing among 2.4 GHz antenna for Bluetooth, WLAN. The enhanced overall quality is achieved for simultaneous voice, data, and audio transmission. The small footprint with low-power consumption greatly reduces the PCB layout resource.”

General Description

The MediaTek MT8516 has integrated 802.11 b/g/n and Bluetooth 4.0 + HS radios and passive devices (IPD) to provide a connected audio solution. The application processor incorporates a high efficient 64-bit Quad Cortex-A35 processor operating at 1.3 GHz. Rich memory interfaces (PCDDR3, DDR4, LPDDR3, eMMC, Raw NAND) provide high flexibility to support variant memory configurations. The elaborate MMD (MediaTek Module Design) provides verified schematics and PCB layout for memory and power source to reduce development time. Combo chip MT6630, 802.11ac/BT also gives the alternative to fulfill high end Wi-Fi/BT requirement. The MT8516 processor delivers high-performance computing, low- power consumption, and good multimedia experience.

World-leading technology

Based on MediaTek’s world-leading SoC architecture with advanced 28nm RF process, the MT8516 integrates digital and RF into a single chip that is suitable for compact PCB design. The PMIC MT6392 is designed to supply all the power to MT8516 itself. The two-chip solution brings lower rBOM and design effort to cost-effectively develop applications with fast time to market.

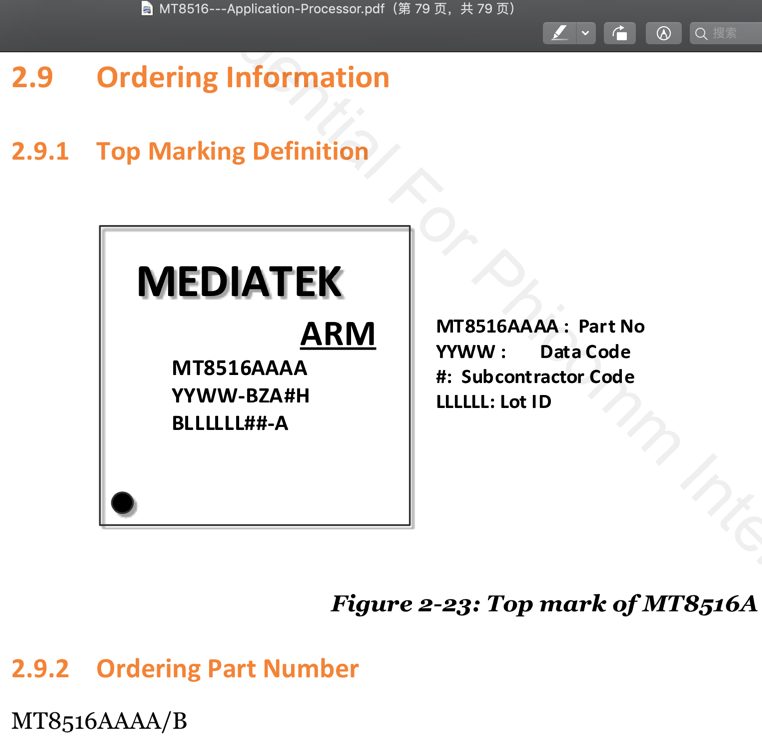

<code>MEDIATEK
ARM MT8516AAAA
YYWW-BZA#H
BLLLLLL##-A

MT8516AAAA : Part No
YYWW : Data Code
#: Subcontractor Code
LLLLLL: Lot ID

Ordering Part Number
MT8516AAAA/B
</code>

另外看到水印:

MTK Confidential For Phicomm Internal Use Only

去查:

Phicomm

是:

斐讯 公司

phicomm mtk

联发科 斐讯 关系

联发科 斐讯

mtk 斐讯 关系

“由于这路由器和斐讯K2都是采用MTK的MT7620A 所以就有了刷机的”

“区块链”技术就在眼前,传斐讯K3具备“挖矿”条件……

-》

貌似没啥关系

只是斐讯的部分产品,比如K2 路由器,用过MTK的芯片MT7620A

【整理】天猫精灵的硬件BOM物料清单

荣耀YOYO音箱拆解:4600分AI智商如何炼成?

“联发科MT8516AAAA移动处理器芯片。MT8516是一个高效节能的处理器平台,专为支持云端服务的智能语音助手产品而设计,具有多种接口,可让音效设备及麦克风阵列处理发挥出最强性能。

MT8516配备四核心64位ARM Cortex-A35,主频达1.3GHz。 MT8516内建Wi-Fi 802.11 b/g/n 和蓝牙4.0, 对PCB面积的需求更小,可让终端设备制造商简化产品设计、加快上市时间,也为开发更具创意性的产品提供了更多的可能性。

MT8516支持高达8通道的TDM麦克风阵列接口及2通道的PDM麦克风接口,非常适用于远距离(Far-field)麦克风语音控制与智能音响设备。

此外,该芯片还提供多种内存规格,包括LPDDR2、LPDDR3、DDR3、DDR3L 和DDR4,满足各式各样的平台需求。”

智慧生命体:荣耀YOYO音箱拆解:这能拥有4600分AI智商? | 爱板网 – Part 8

荣耀YOYO音箱拆解:4600分AI智商如何炼成? – OFweek电子工程网

-》得知:

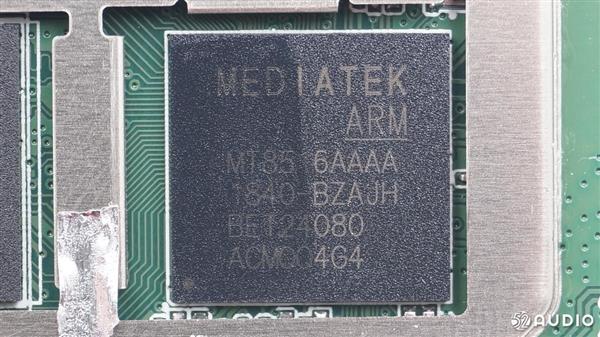

荣耀YOYO音箱 的SoC CPU也是用的:MT8516AAAA

具体型号是:

MEDIATEK

ARM

MT8516AAAA

1840-BZAJH

BET24080

ACMQQ4G4

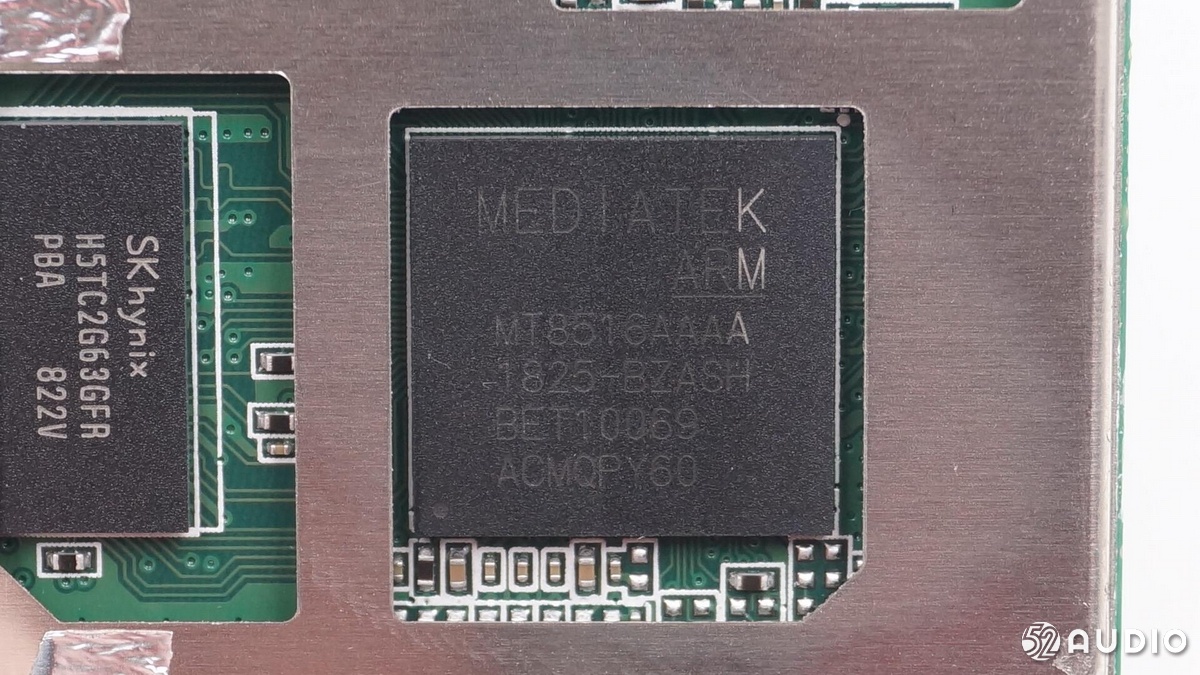

拆解报告:华为AI智能音箱 – 我爱音频网

-》得知:

华为AI智能音箱 的SoC CPU也是用的:MT8516AAAA

具体型号是:

MEDIATEK

ARM

MT8516AAAA

1825-BZASH

BET10069

ACMQPY60

Andes N9

晶心AndesCore™ N9系列顛覆傳統MCU 在SoC裡扮演從精簡嵌入式控制器至完整功能應用處理器的角色-晶心科技股份有限公司

V3: N9-Andes Technology

MT8516 MT6630

MT8516芯片技术资料解析,MT8516处理器简介 – 知乎

MTK8516/MT8516芯片资料【MTK8516/MT8516参数】【MTK8516/MT8516规格书】 _芯片百科

MT8516 Technical Brief PDF文件资料 – qdhengde的博客 – CSDN博客

MTK MT8516平台电源参考资料(Power设计) – 台部落

MT8516芯片技術資料解析,MT8516處理器簡介 – IT閱讀

內建藍牙的五合一無線連接解決方案MT6630

联发科发布首款5合1无线SOC:MT6630 – MTK手机网

联发科发布可穿戴解决方案mt2601、高阶无线芯片mt7615_电子元器件_中国百科网

MT8516A

MT8516

“The MT8516 is an efficient and highly integrated application processing platform with diverse interfaces and connectivity that focuses on audio and microphone processing. It is designed for Cloud-supported voice assistant devices, Google Cast for Audio and products with MediaTek PowerAQ infused.

MediaTek’s unique PowerAQ tool provides an easy GUI interface for signal flow design and audio parameter turning, removing the need for an additional DSP.

MT8516 integrates a quad-core, 64-bit ARM® Cortex-A35 MPCoreTM operating at up to 1.3 GHz. In addition to raw NAND support, it has extremely flexible memory support including LPDDR2, LPDDR3, DDR3, DDR3L and DDR4 to accommodate diverse platform needs.

An extensive set of interfaces, such as I2Sx2 (4 channels), TDM (up to 8 channels) and PDM inputs (2 channels) are included for microphone voice input control and connected audio products. Connectivity includes USB 2.0 OTG, 10/100 Ethernet MAC, HDMI 1.4 Tx with ARC, SPDIF, and embedded two channel audio DAC and ADC.

The MT8516 platform has the industry’s most advanced integration with both Wi-Fi (2.4GHz, 802.11 bgn) and Bluetooth, with RF built in, on a single chip. This not only provides design simplicity, reducing time to market, but also reduces the platform size allowing ever smaller, more efficient product design opportunities.”

MT8516

https://www.mediatek.cn/products/audio/mt8516

全面认识调音工具“PowerAQ” – Zelus 智能语音开发平台

PowerAQ User Manual – Zelus 智能语音开发平台

PowerAQ Customized Module Porting Guide – Zelus 智能语音开发平台

Power AQ 架构 – Zelus 智能语音开发平台

为何巨头青睐联发科?智能音箱市场技术分析-北京时间

全面认识调音工具“PowerAQ” – Zelus 智能语音开发平台

【总结】

此处拆解的:天猫精灵方糖的主控芯片=CPU=SoC是:联发科 MT8516

更详细的型号是:

<code>MEDIATEK
ARM
MT8516AAAA
1812-BZASH
BET02027
ACMQPQ8K
</code>

根据spec规范文档解释:

  • 核心:基于ARM

  • Part No=Part Number:MT8516AAAA

    • 另外也有:MT8516AAAB

  • 1812:Data Code,数据代码?

  • BZASH中的S:Subcontractor Code,转包商编码

    • 此处的指的是 这款芯片供应给某一家,该家代号是S

    • 如果找联发科内部人员问,应该能查到具体是哪家公司

  • ACMQPQ8K:Lot ID?

【从芯片角度的综述】

MTK MT8516芯片本身参数:

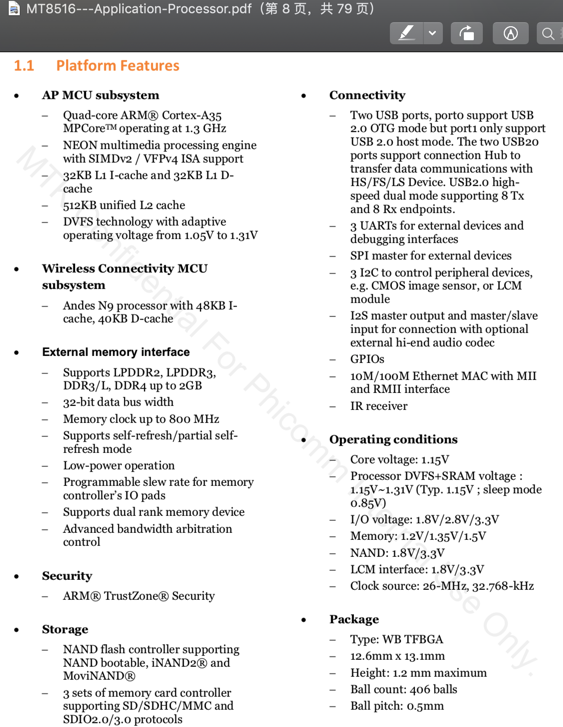

  • Platform Features

    • AP

      • 内核:

        • 4核 Cortex-A35

        • 频率:1.3GHz

      • 指令集:

        • 支持NEON:专门针对大规模到并行运算而设计

          • SIMDv2

          • VFPv4 ISA

      • 缓存:

        • L1:

          • 指令缓存:32KB

          • 数据缓存:32KB

        • L2:521KB

      • 电压:支持DVFS(动态电压频率调整)

        • 1.05V~1.31V

    • 无线网络

      • 主控芯片MCU:Andes N9

        • 缓存:

          • 指令缓存:48KB

          • 数据缓存:40KB

    • 外部存储接口

      • 支持类型:

        • LPDDR2

        • LPDDR3

        • DDR3/L

        • DDR4

      • 容量:最大2GB

      • 总线带宽:32位

      • 频率:最大800MHz

      • 支持模式:

        • 自刷新

        • 局部刷新

      • 支持低功耗

    • 安全

      • ARM TrustZone

    • Storage

    • Connectivity

    • Operating conditions

    • Package

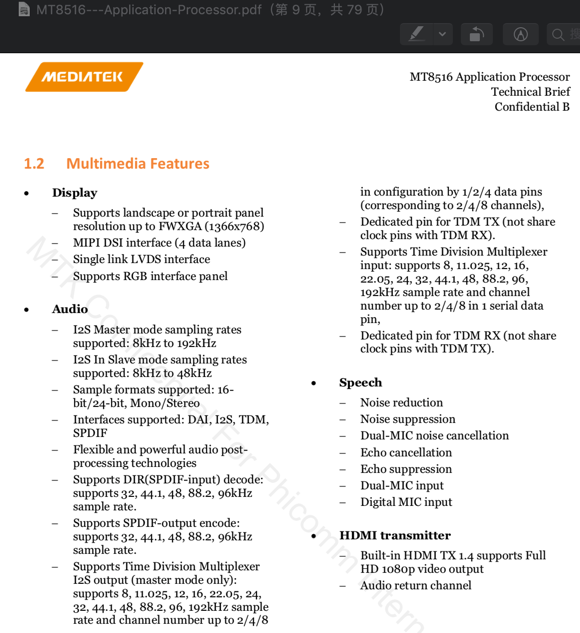

  • Multimedia Features

    • Display

    • Audio

    • Speech

    • HDMI transmitter

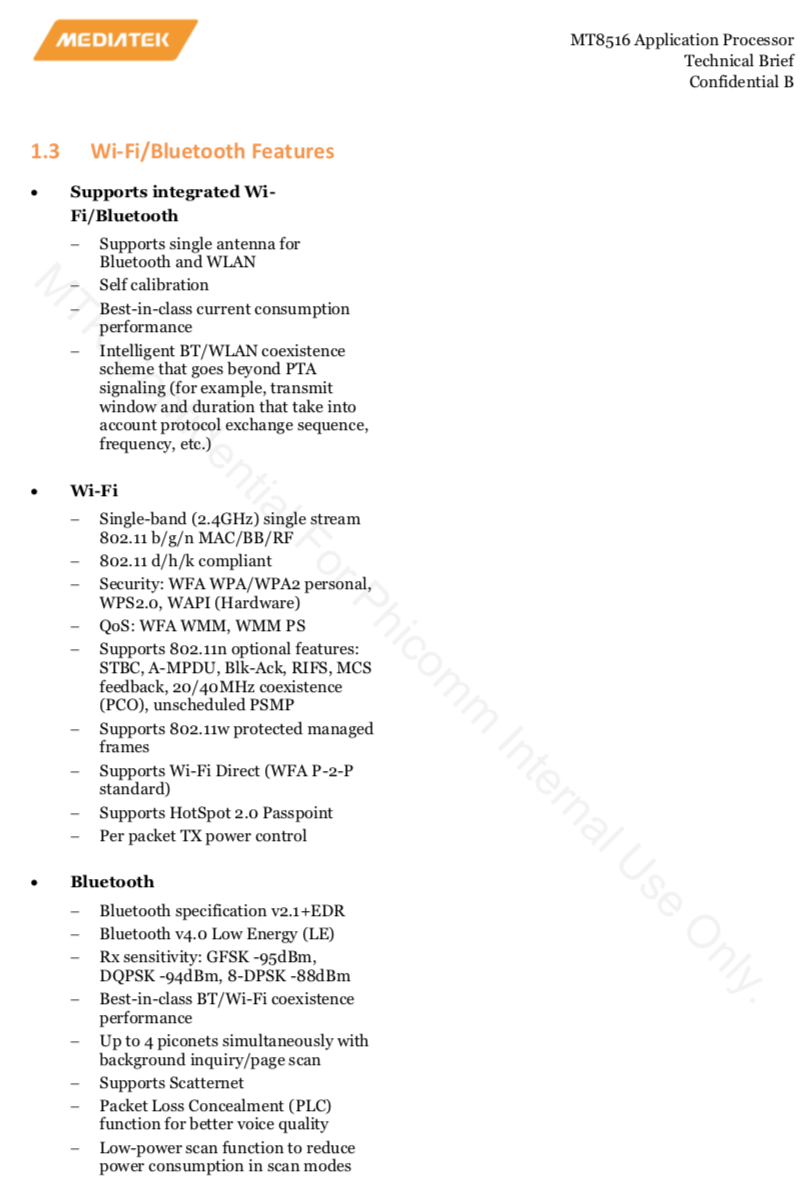

  • Wi-Fi/Bluetooth Features

    • Supports integrated Wi- Fi/Bluetooth

    • Wi-Fi

    • Bluetooth

概况:

MediaTek MT8516

  • 集成了:

    • 802.11 b/g/n

    • 蓝牙4.0

    • HS radios

    • 无源设备IPD

  • 主要用于:

    • 有连接的,音频方案

  • 整合了:

    • 64位,4核 Cortex-A35,1.3GHz的ARM

    • 丰富的存储接口:

      • PCDDR3

      • DDR4

      • LPDDR3

      • eMMC

      • Raw NAND

  • 加速研发和产品上市时间

    • 提供了MMD (MediaTek Module Design)

      • 用于快速验证电路图和PCB电路板的存储和电源设计

    • 如果要求高端的WiFi (802.11ac)或蓝牙

      • 可以配合:五合一无线SOC处理器MT6630

  • 最大特点:

    • 高性能

    • 低功耗

    • 良好的多媒体体验

MediaTek有一套领先的SoC设计,可以把digit数字部分和RF射频部分,整合到单一芯片内。

其中电源管理模块(PMIC) MT6392用于给各个模块供电。

产品参数:

  • Audio Features

    • Google Cast for Audio:Yes

    • Cloud-connected Voice Assistants: Yes

    • PowerAQ:Yes

    • Interface:DMIC,  Fast Ethernet,  I2S,  HDMI 1.4 with ARC,  S/PDIF,  TDM in/out

    • Additional Features: I2Sx2 (4 channels), TDM (up to 8 channels), PDM inputs (2 channels), 2 channel audio DAC and ADC

  • Connectivity

    • Connectivity:Bluetooth,  USB 2.0 with OTG,  Wi-Fi

    • Wi-Fi:b/g/n

    • Bluetooth Version:4.2 (Low Energy)

  • Processor

    • CPU Type:ARM Cortex-A35

    • CPU Cores:Quad (4)

    • CPU Bit:64-bit

    • CPU Frequency:1.3GHz

    • Memory:LPDDR2,  DDR3,  LPDDR3,  DDR3L,  DDR4

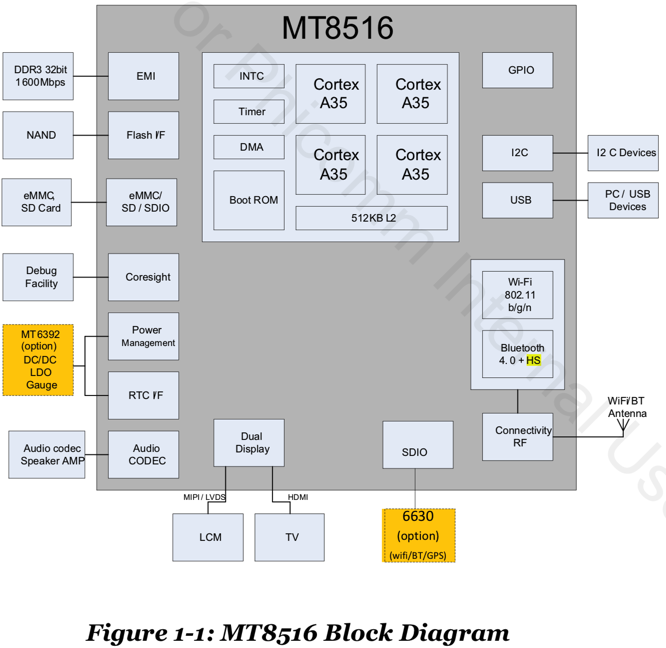

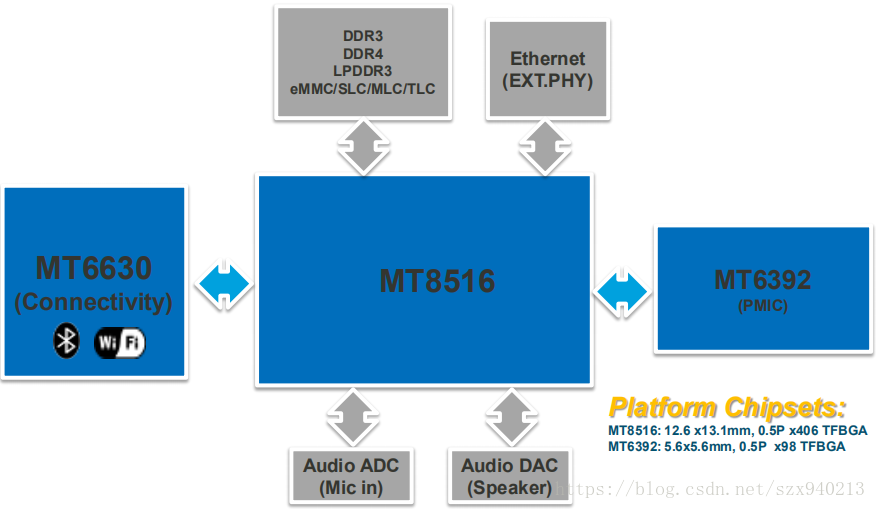

MT8516框架图

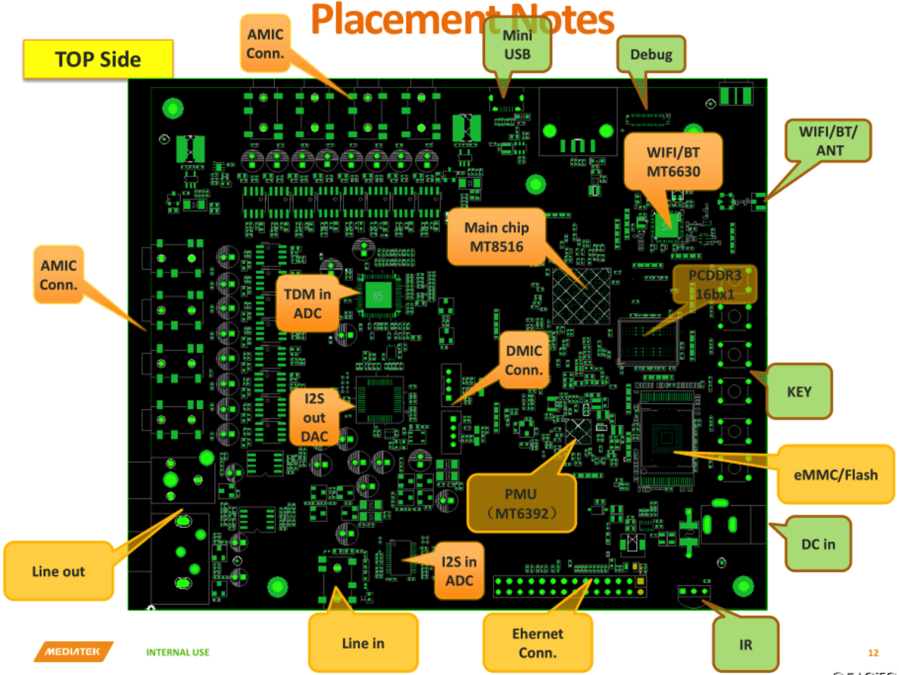

MT8615芯片本身中的各个模块的布局图:

【产品和用途角度的综述】

来自官网:

https://www.mediatek.cn/products/audio/mt8516

更简洁的概述:

高度整合的应用程序处理平台,适用於使用 Google Cast 和 PowerAQ 的云端连结语音助理。

注:

  • PowerAQ:

    • what:联发科技的智能调音工具

    • can:支持信号流设计和音频参数调整,提供简单的 GUI 界面

    • why:无需额外的 DSP 支持,优化音箱的音质,让产品的音质更具魅,实现媲美加装了高端DSP的效果

MT8516 是一个高效并高度集成的应用程序处理平台,具有不同的接口和连接,主要用于音频和麦克风的处理。它是为云端支持的语音助手设备、Google Cast 音频和搭载联发科技的 PowerAQ 产品而设计。

MT8516 集成了四核 64 位的 ARM® Cortex-A35 MPCoreTM ,其运行速度高达 1.3 GHz。除了原始的 NAND 支持之外,它还具有非常灵活的内存支持,包括 LPDDR2、LPDDR3、DDR3、DDR3L 和 DDR4,以适应不同的平台需求。 麦克风语音输入控制和连接的音频产品中包含 I2Sx2(4 个频道)、TDM(最多 8 个频道)和 PDM 输入(2 个频道)等广泛的接口。连接包括 USB 2.0 OTG、10/100 以太网 MAC、具有 ARC 的 HDMI 1.4 Tx、SPDIF 和嵌入式两声道音频 DAC 和 ADC。

MT8516 平台拥有该行业最先进的集成技术,包括 Wi-Fi(2.4GHz 802.11 bgn)和蓝牙,以及内置的射频单芯片。这不仅简化了设计,缩短了上市时间,还缩小了平台尺寸,从而让设备厂商有机会设计其更小、更高效的产品。

芯片MT8516的典型用途:

  • 除了集成度非常高:

    • 四核心64位ARMCortex-A35,主频达1.3GHz

    • 内建WiFi802.11b/g/n和蓝牙4.0

  • 还支持

    • 高达8通道的TDM麦克风阵列接口和2通道的PDM数字麦克风接口

      • -》非常适用于远场(Far-field)麦克风语音控制和智能音响设备

    • PowerAQ调音工具

  • 所以常见用途和场景:AI语音识别及控制功能

    • -》例如智能闹钟、火灾警报器及其他小型智能家用装置

  • 注:目前智能音箱产品中,有超过70%采用了联发科的芯片

另外:

【整理】常用音频接口:TDM,PDM,I2S,PCM

另外:

可以买基于MT8516的开发板去折腾物联网的开发:

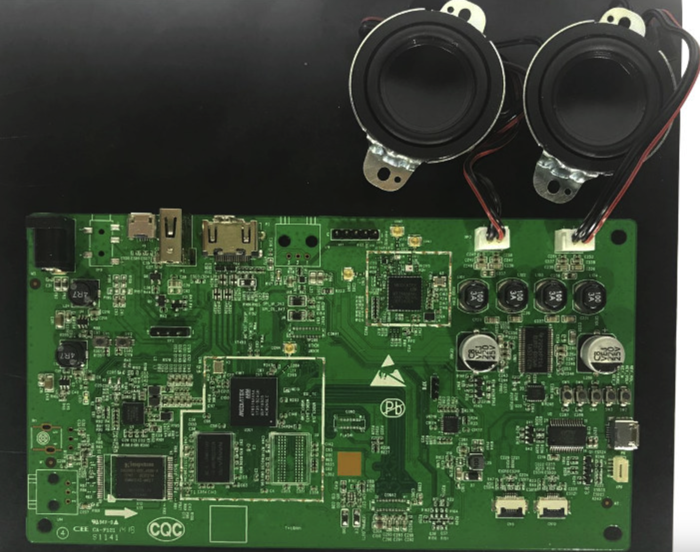

开发板:

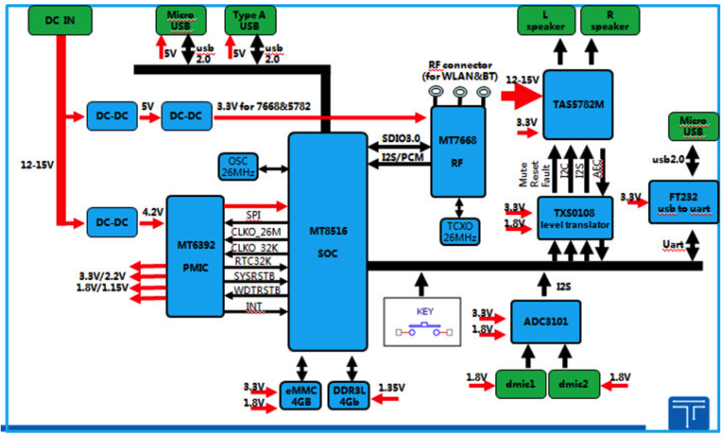

系统架构图:

详见:

A Closer Look at Mediatek MT8516 Cortex A35 SoM / Devkit for Android Things
