【整理】天猫精灵方糖拆解报告和芯片详解

Embedded crifan 21393浏览 0评论

折腾:

【记录】天猫精灵方糖拆解过程

后,下面详细整理关于芯片的信息。

总体截图:

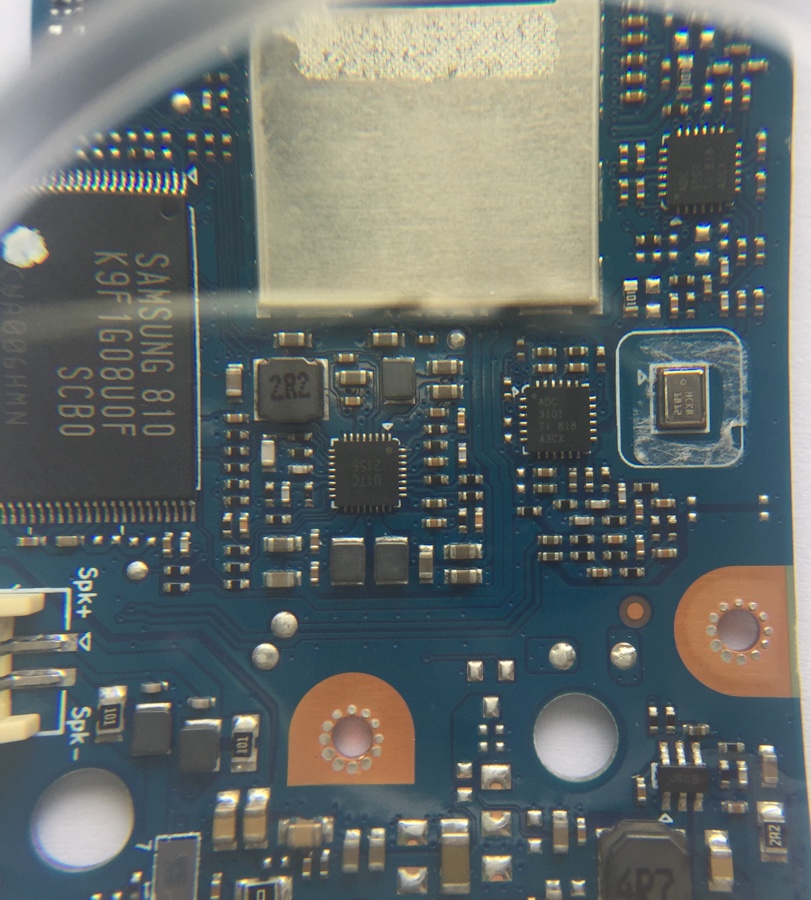

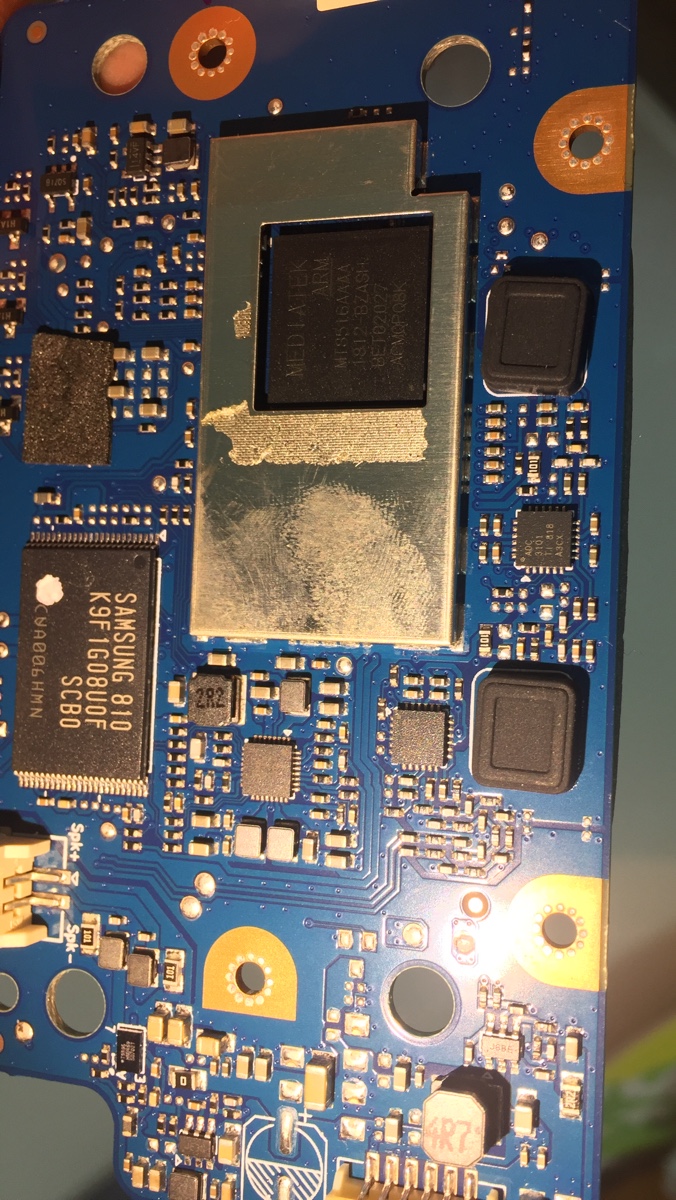

各个单元:

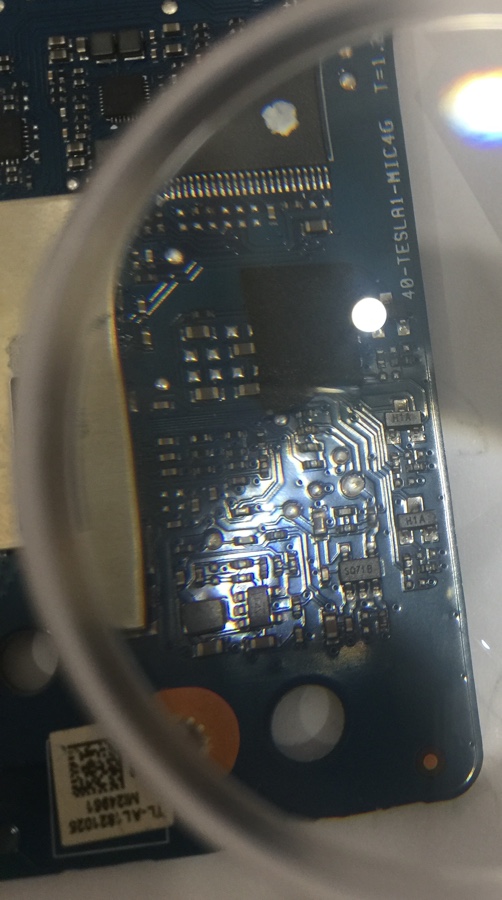

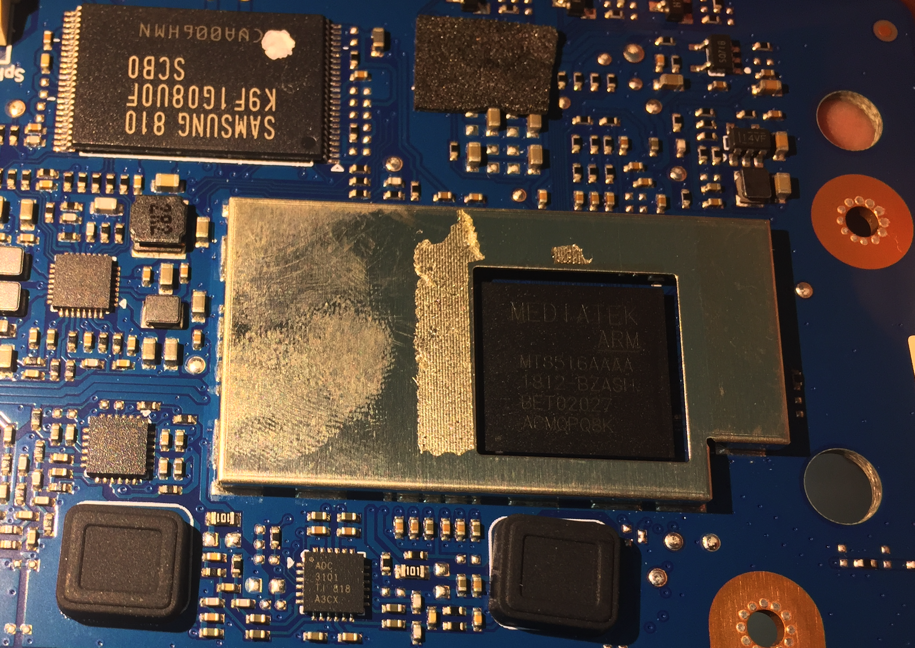

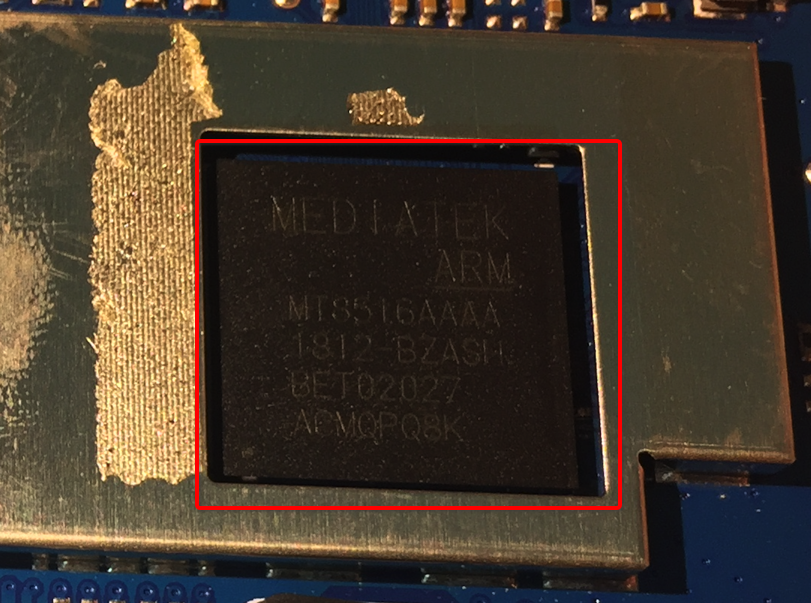

MEDIATEK

ARM

MT8516AAAA

1812-BZASH

BET02027

ACMQPQ8K

【整理】SoC CPU MEDIATEK MT8516详解

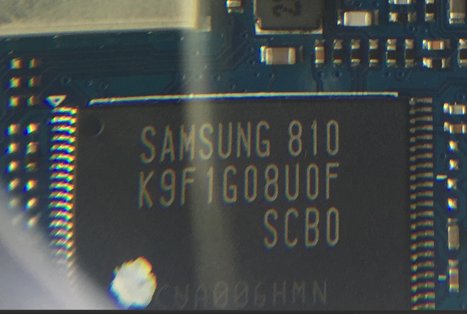

SAMSUNG 810

K9F1G08U0F

SCB0

CUA006HMN

【整理】存储芯片Nand Flash:Samsung K9F1G08U0F

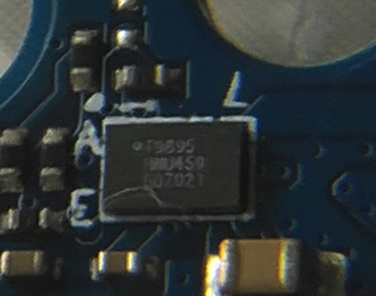

T9895

HNU459

5D7021

以为是:

【整理】音频功放芯片:三星 T9895 音频功放芯片

实际是:

【整理】音频功放芯片:NXP TFA9895

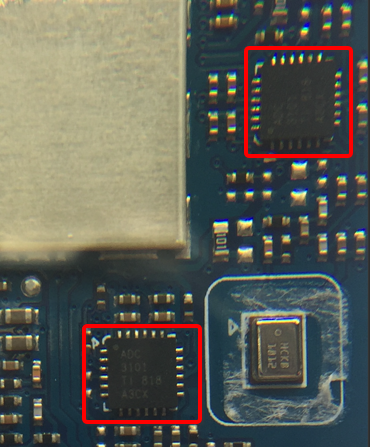

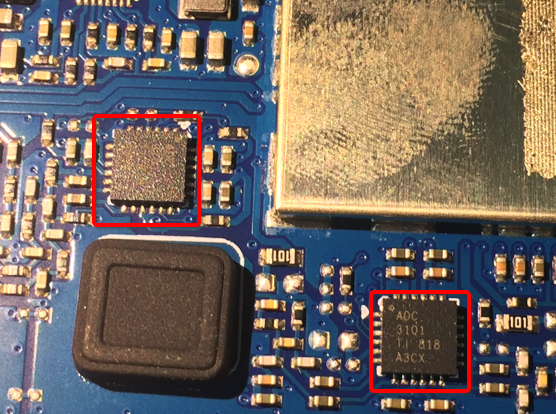

ADC

3101

TI 818

A3CX

再去研究:

【整理】芯片:ADC 3101 TI 808 A3CX TI的ADC TLV320ADC3101

和:

【整理】常见智能音箱中音频相关芯片

2R2

4R7

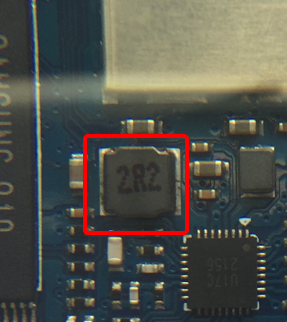

【整理】2R2,4R7电容电感作用

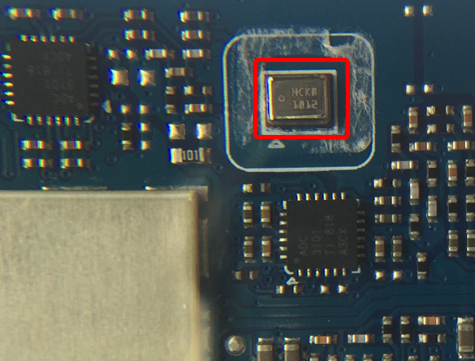

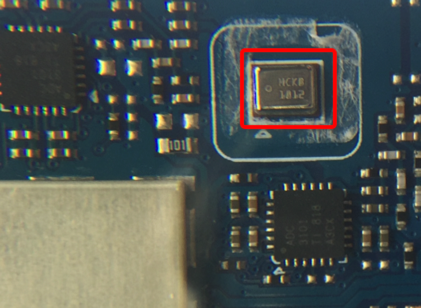

HCKB

1012

【整理】芯片:HCKB 1012 TI的前置音频放大器LMV1012

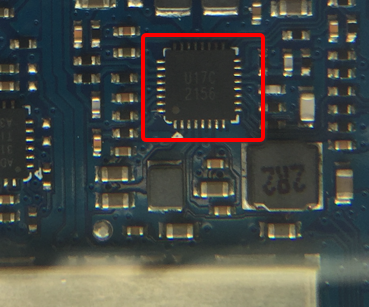

U17C

2156

【整理】芯片:U17C 2156 致新科技的降压转换器G2156

SQ71B

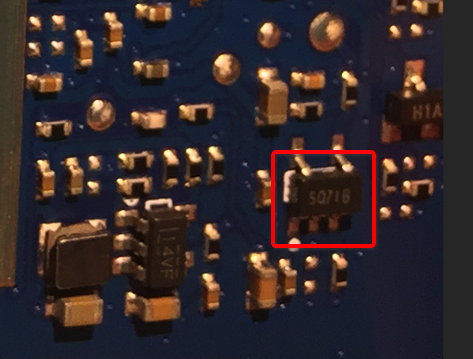

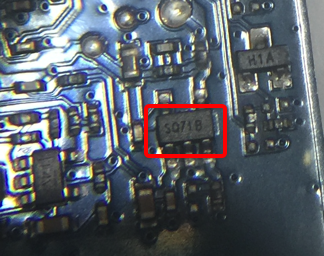

【整理】芯片:SQ71B 圣邦威电子的电源管理芯片SGM2036

14VF

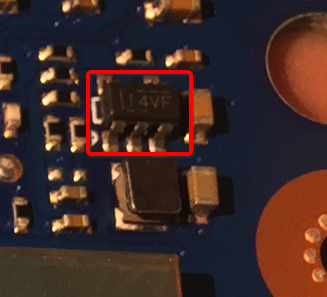

【整理】芯片:14VF TI的DC-DC转换器 TLV62568

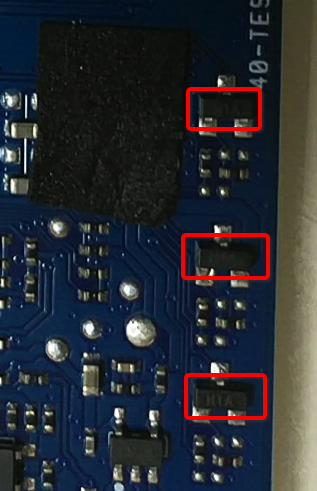

H1A

【整理】芯片:H1A 三极管

背面:

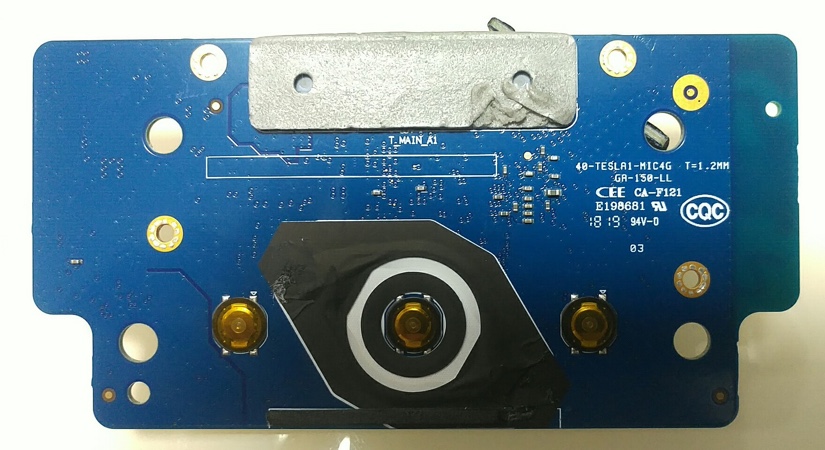

T_MAIN_A1

40-TESLA1-MIC4G

T=1.2MM

GR-150-L

CEE CA-F121

E198681

1819 94V-0

看不到芯片信息

-》https://news.mydrivers.com/1/579/579328_all.htm

说是:

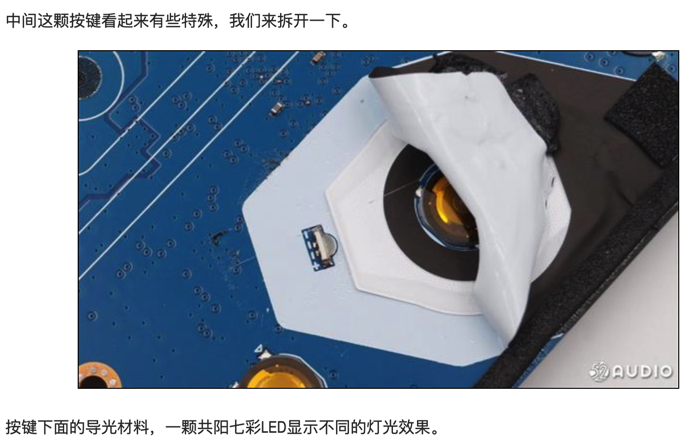

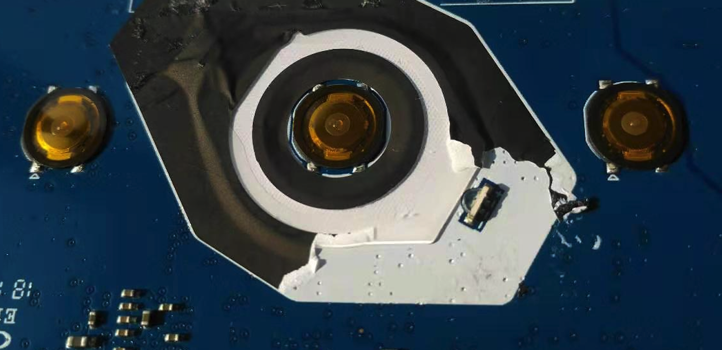

共阳的七彩LED

-》怎么知道的?

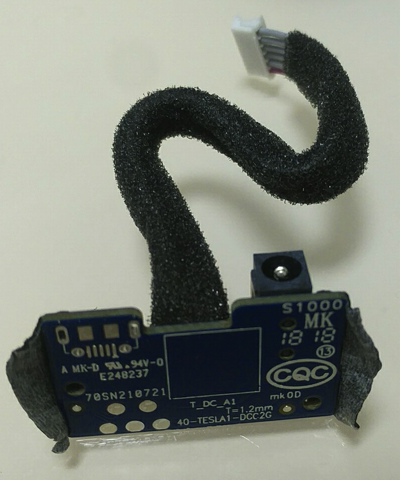

插线电路板=副板

A MK-D

94V-0

E248237

70SN210721

S1000

MK

18 18

13

CQC

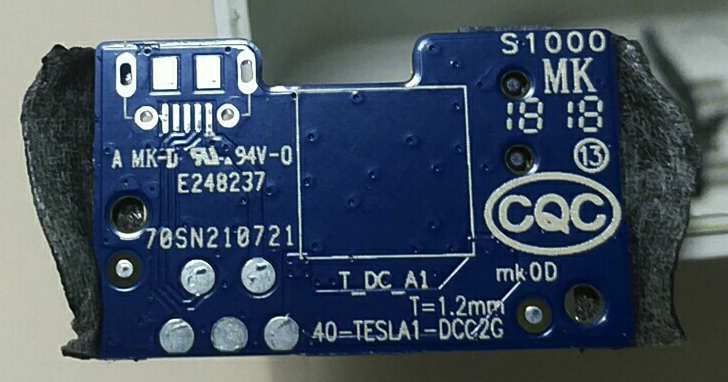

T_DC_A1

T=1.2mm

40-TESLA1DCC2G

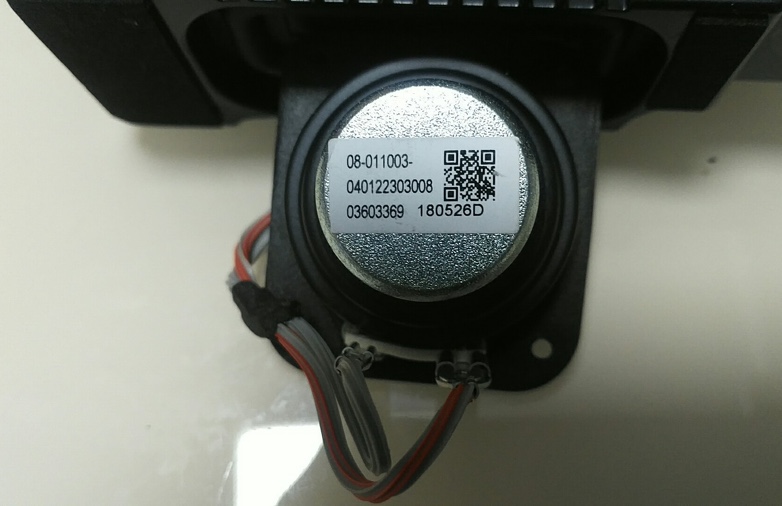

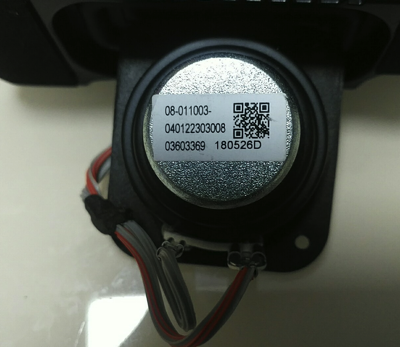

扬声器参数:

08-011003-040122303008

03603369

180526D

感觉是编号 不是参数

【总结】

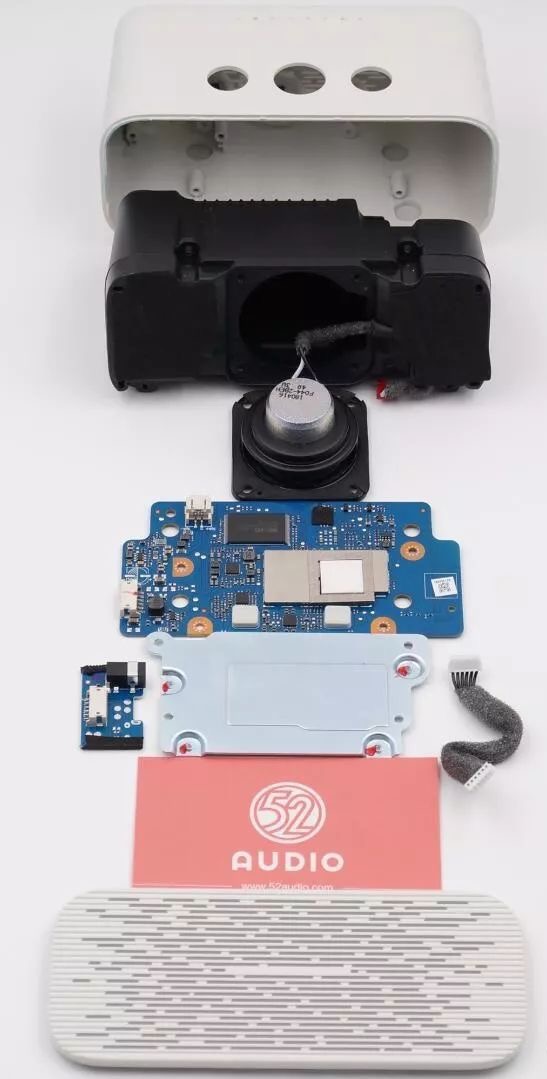

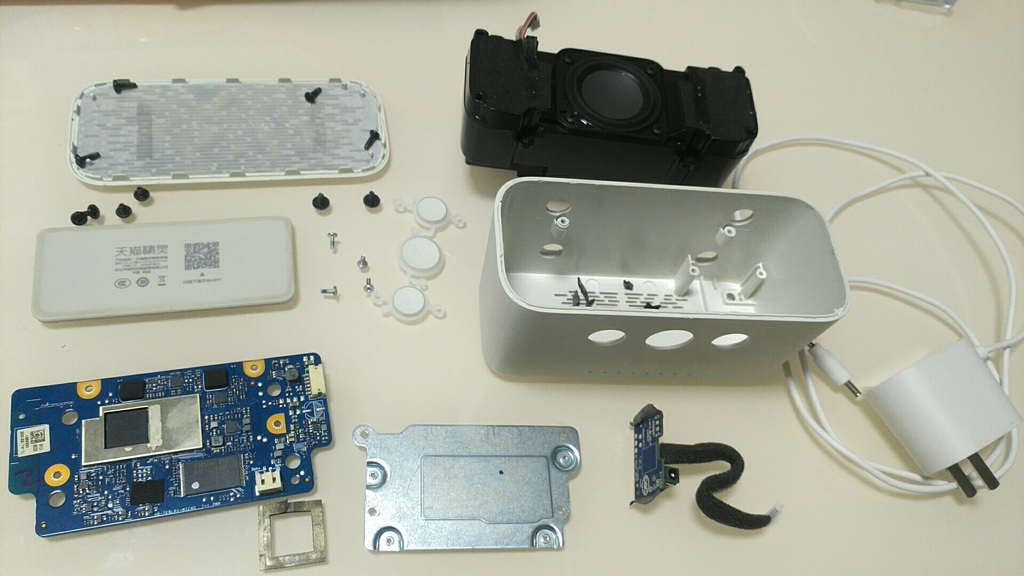

拆解后的全家福:

也可参考:

拆解报告:天猫精灵方糖智能音箱

的:

经过上述分析后的BOM物料清单是:

功能模块
电路板上标识
芯片/参数
备注说明
CPU=主控芯片=SoC
MTK MTK8516
相关:
【整理】芯片相关名词对比:CPU,MCU,SoC,MPU,PLC,DSP,ASIC,FPGA
存储芯片
Samsung K9F1G08U0F
【整理】存储芯片Nand Flash:Samsung K9F1G08U0F
收音麦克风=拾音麦克风=前置音频放大器
TI LMV1012
【整理】芯片:HCKB 1012
相关:
收音麦克风虽然只有两个,但是均经过深度定制的收音麦克风,效果也还不错,可以实现3米的拾音范围
音频功率放大器=功放
NXP TFA9895
【整理】音频功放芯片:NXP TFA9895
相关:
扬声器=喇叭
功率:3W
阻抗:4Ω
网络
MTK8516内置:
  • 蓝牙4.0
  • WiFi 802.11 b/g/n
ADC=模拟数字转换器
TI TLV320ADC3101
【整理】芯片:ADC 3101 TI 808 A3CX
降压转换器
致新科技 G2156
【整理】芯片:U17C 2156
4路同步整流降压转换器
为CPU MTK8516供电
输出低压差稳压器
圣邦威电子 sgmicro SGM2036
相关:

相关:

(1)普及基本知识:

【整理】硬件相关常见名词含义解析

(2)BOM名词解释:

【整理】什么是BOM物料清单+举例解释

(3)天猫精灵整个系列产品的相关BOM:

【整理】天猫精灵的硬件BOM物料清单

(4)其他一些音频相关芯片:

【整理】常见智能音箱中音频相关芯片
