【整理】天猫精灵的硬件BOM物料清单

Embedded crifan 775浏览 0评论

折腾:

【整理】SoC CPU MEDIATEK MT8516详解

期间,搜:

MEDIATEK MT8516AAAA

MEDIATEK MT8516 AAAA

无意间找到了,本来要找到的:

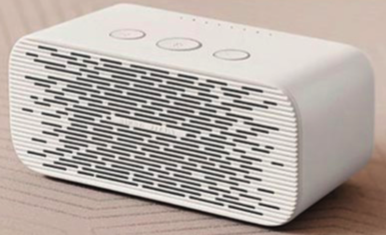

长方形的 天猫精灵 方糖

类似的另外一款:

圆柱形的 天猫精灵 X1

的硬件参数 BOM物料

-》也是有很大参考价值的。

所以再去研究看看。

以及看看能否找到

天猫精灵 方糖  的BOM物料清单

天猫精灵X1_智能音箱_天猫精灵X1购买_天猫精灵X1官网 – 阿里云

“天猫精灵X1

机身尺寸: 126mmX83mmX83mm

整机重量: 400g

操作系统: AliGenie语音助手

内置CPU: MTK MT8516

网络/蓝牙:24GWIFI+BT4.0

麦克风: 6个

扬声器: 5W 6欧姆

电源输入: DC12V/1A(100V-240V)

产品清单: 机身X1、电源X1、说明书+保修卡X1″

-》得知:天猫精灵X1的SoC CPU也是用的MTK MT8516

后来无意间发现了:

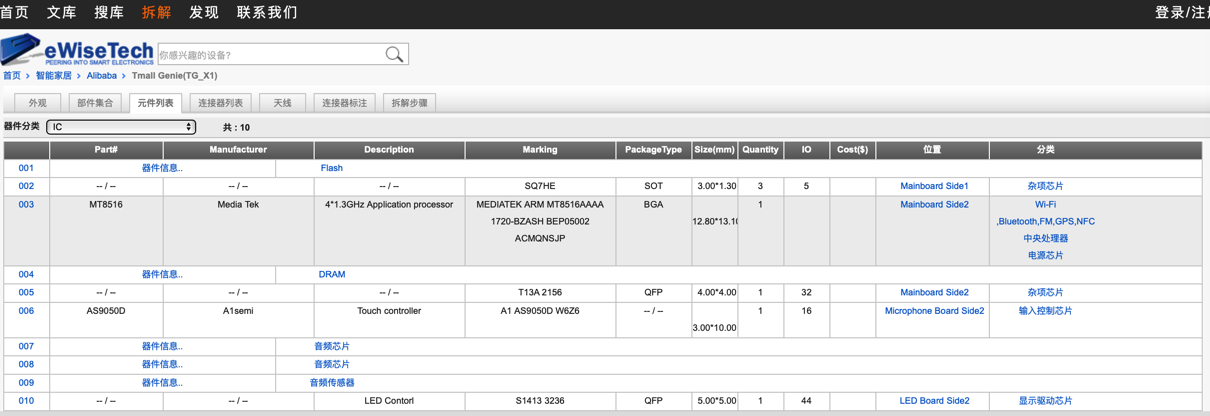

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report | Alibaba | Tmall Genie(TG_X1) | BOM, 物料清单

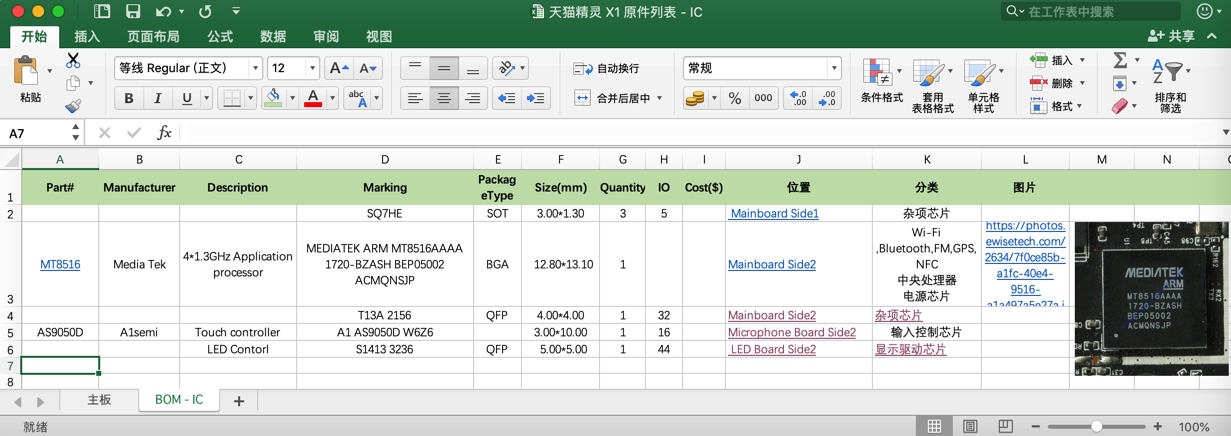

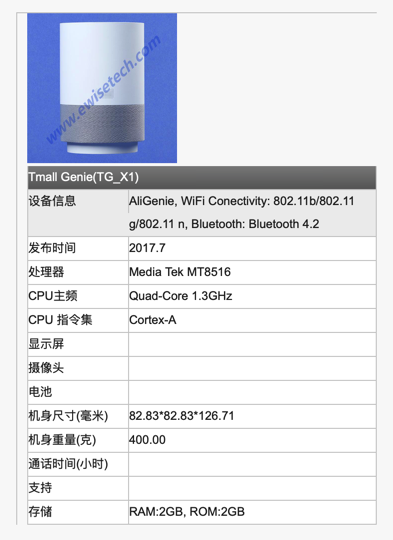

里面有详细的硬件和物料BOM信息:

-》

得知:

Alibaba->  Tmall Genie(TG_X1)

然后看看能否搜到:

天猫精灵 方糖 的BOM清单

结果搜:

Tmall Genie

没找到。

去google搜:

Tmall Genie 方糖 内部代号

没找到。

搜:

Tmall

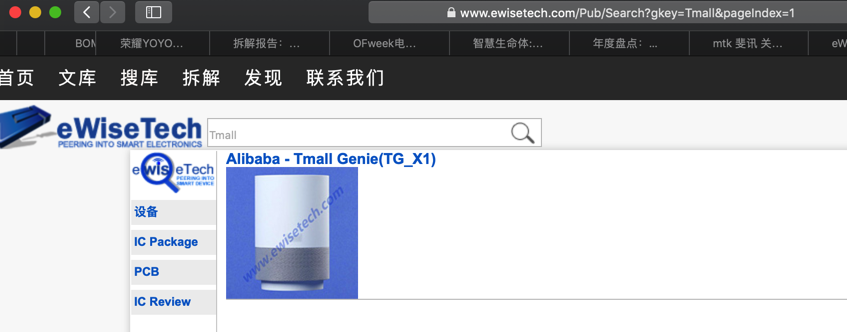

找到:

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report |

-》

各种拆解的图:

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report | Alibaba | Tmall Genie(TG_X1) | null

-》

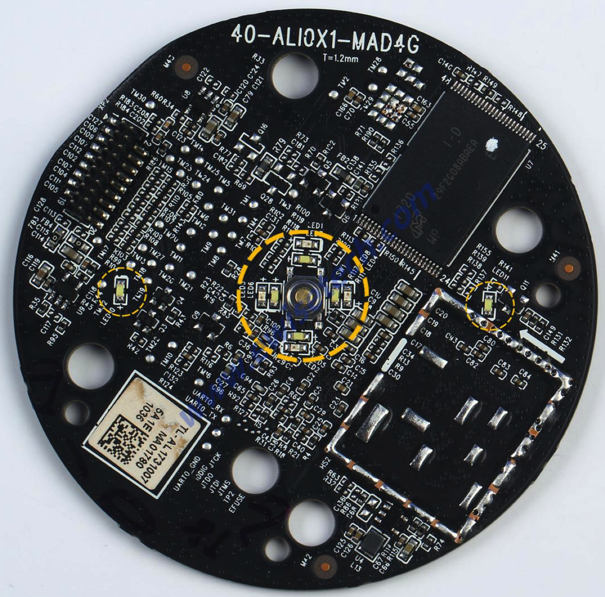

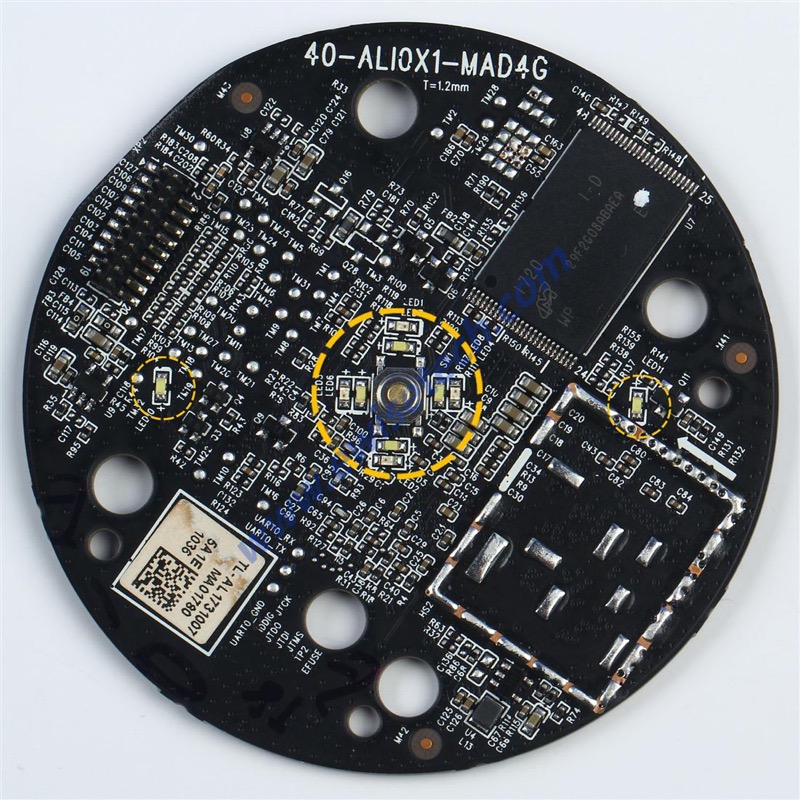

https://photos.ewisetech.com/2634/da29e512-0dad-4256-92a1-e9cdaa710a39.JPG

确认:

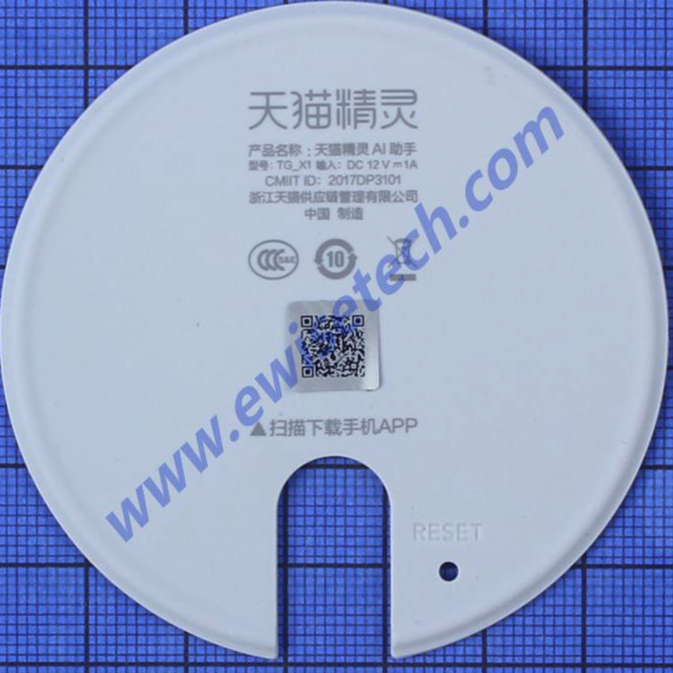

天猫精灵AI助手 (圆柱状的)

内部型号是:TG_X1

https://photos.ewisetech.com/2634/e8248e9b-2aa9-403e-b938-498a23144f45.jpg

google搜:

Tmall Genie 方糖 型号

天猫精灵 方糖 智能音箱AI语音助手蓝牙无线WiFi音响-tmall.com天猫

“产品名称:天猫精灵 TG_C1

型号: TG_C1

上市时间: 2018-05-09”

即:天猫精灵 方糖 内部代号 型号 是:TG_C1

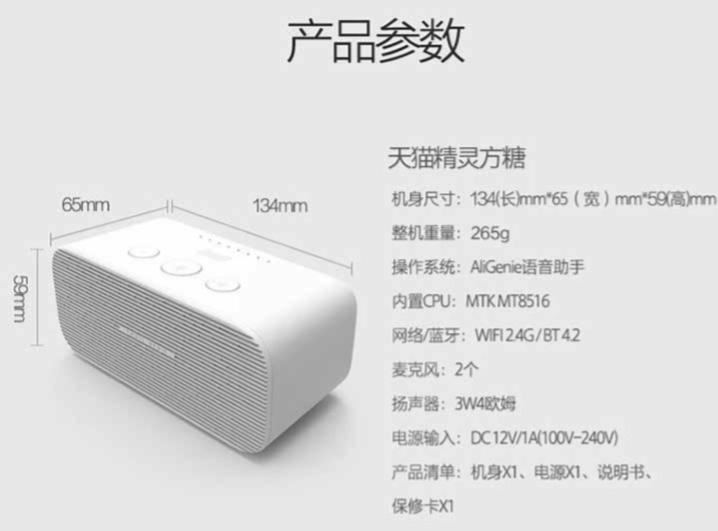

也有基本产品参数介绍:

Tmall Genie TG_C1

Tmall Genie TG_C1 BOM

Got A Tmall Genie C1 AI Speaker – Jingwen’s Blog

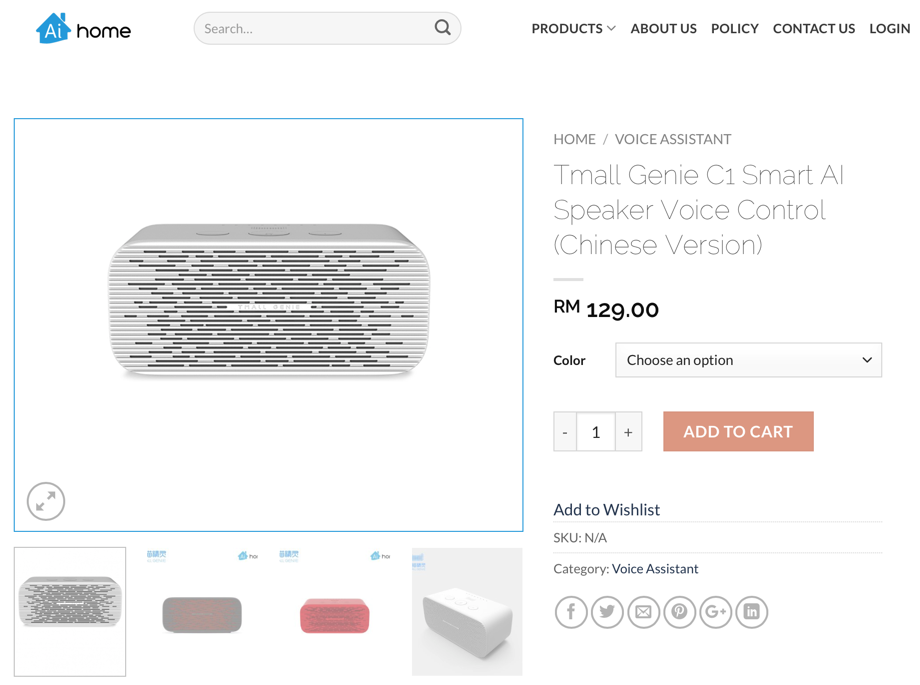

Tmall Genie C1 Smart AI Speaker Voice Control (Chinese Version) – Ai Home

  • TIME TO MARKET:2018-05-27

  • BRAND:Tmall elf

  • MODEL NUMBER:TG-C1

Tmall Genie – Wikipedia

Tmall Genie TG_C1 hardware

Launch Studio – Listing Details

好像另外还有个:M1

TG_M1

这个网站好像是和蓝牙(认证?)有关的

-》需要登录才能看到蓝牙芯片详情

->其(蓝牙芯片设计?)参考

Referenced Qualified Design

了另外的:

The Gift Shop Tmall Genie Sugar Cube Smart Assistance Speaker Red Malaysia – Senarai Harga 2019

  • Brand: TTMALL

  • SKU: 442672480_MY-655365001

  • Model: TG-C1-RD

Tmall Genie TG-C1 hardware

Tmall Genie TG-C1

天猫精灵方糖智能音箱 (Tmall Genie C1 AI Speaker) — 海外开箱 – YouTube

[USD 81.35] Lynx elf artificial intelligence speaker WiFi network Bluetooth AI intelligent voice assistant sugar – Wholesale from China online shopping | Buy asian products online from the best shoping agent – ChinaHao.com

Alibaba’s TmallGenie C1 Smart Speaker Features DTS Sound | Android Headlines

“DTS Sound”

最终是没有找到:

TG-C1 或 TG_C1

的BOM资料

只能自己拆解去研究了:

【整理】天猫精灵方糖拆解报告和芯片详解

继续去ewisetech中找:

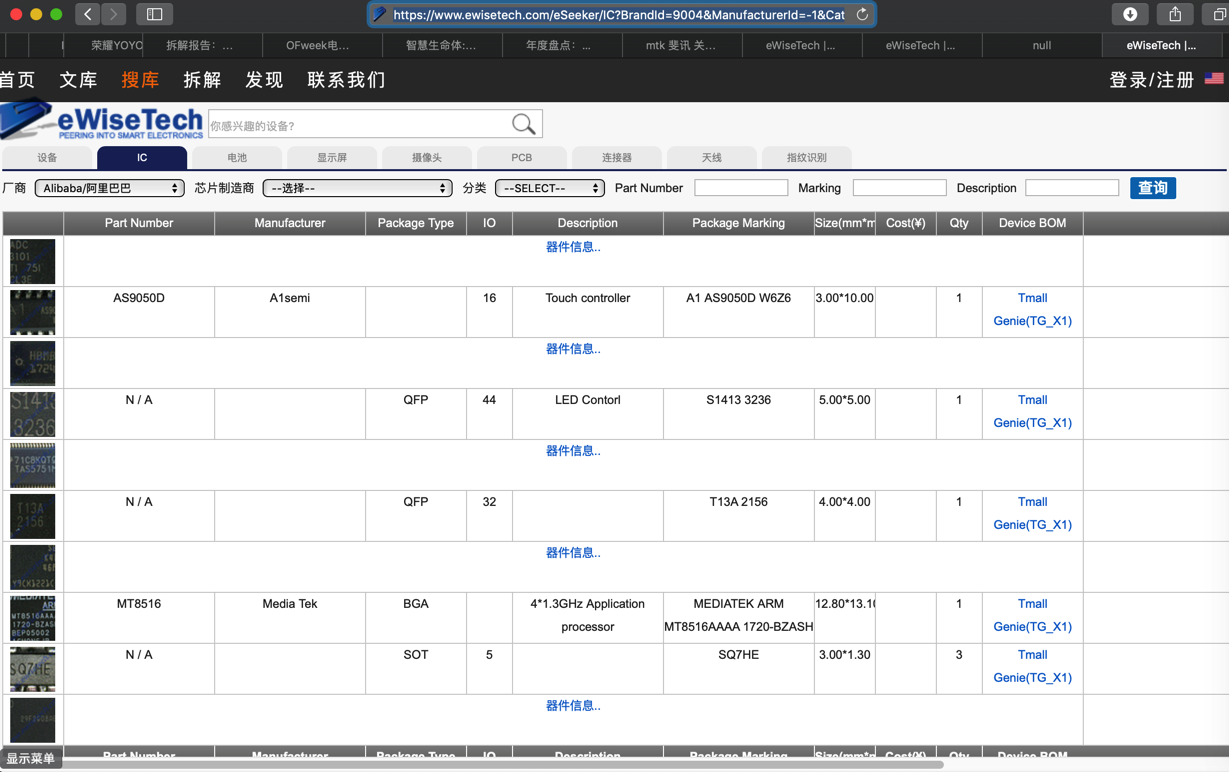

https://www.ewisetech.com/eSeeker/IC?BrandId=9004&ManufacturerId=-1&CategoryId=-1&pageIndex=1

都只有TG_X1的资料

天猫精灵音箱TG_M1(白色) 语音助手 智教影音 其他 农业路营业厅 3141513

【总结】

对于 天猫精灵智能音箱,是一个系列,有多种产品,总结如下:

天猫精灵(Tmall Genie)系列产品名
产品外形
内部代号
核心硬件和参数
BOM物料
X1
长的圆柱体
TG_X1
  • 尺寸:83mm直径*126mm高
  • 操作系统: AliGenie语音助手
  • 内置CPU: MTK MT8516
  • 整机重量: 400g
  • 网络/蓝牙:24GWIFI+BT4.0
  • 麦克风: 6个
  • 扬声器: 5W 6欧姆
方糖 C1
长方体
TG_C1
  • 尺寸:134mm*65mm*59mm
  • 操作系统:AliGenie语音助手
  • 内置CPU:MTK MT8516
  • 整机重量:265g
  • 网络/蓝牙:WiFi 2.4G/BT 4.2
  • 麦克风:2个
  • 扬声器:3W4欧姆
曲奇 M1
短的圆柱体
TG_M1
  • 尺寸:94mm直径*63.5mm高
  • 操作系统:AliGenie语音助手
  • 内置CPU:MTK MT8516
  • 整机重量:270g
  • 网络/蓝牙:WiFi 2.4G/BT 4.2
  • 麦克风:4个
  • 扬声器:3W4欧姆

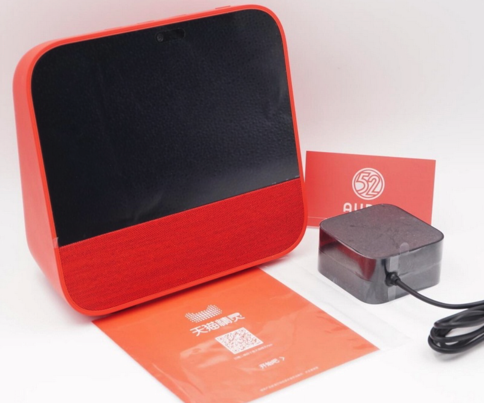

CC带屏
TG_S1

-》

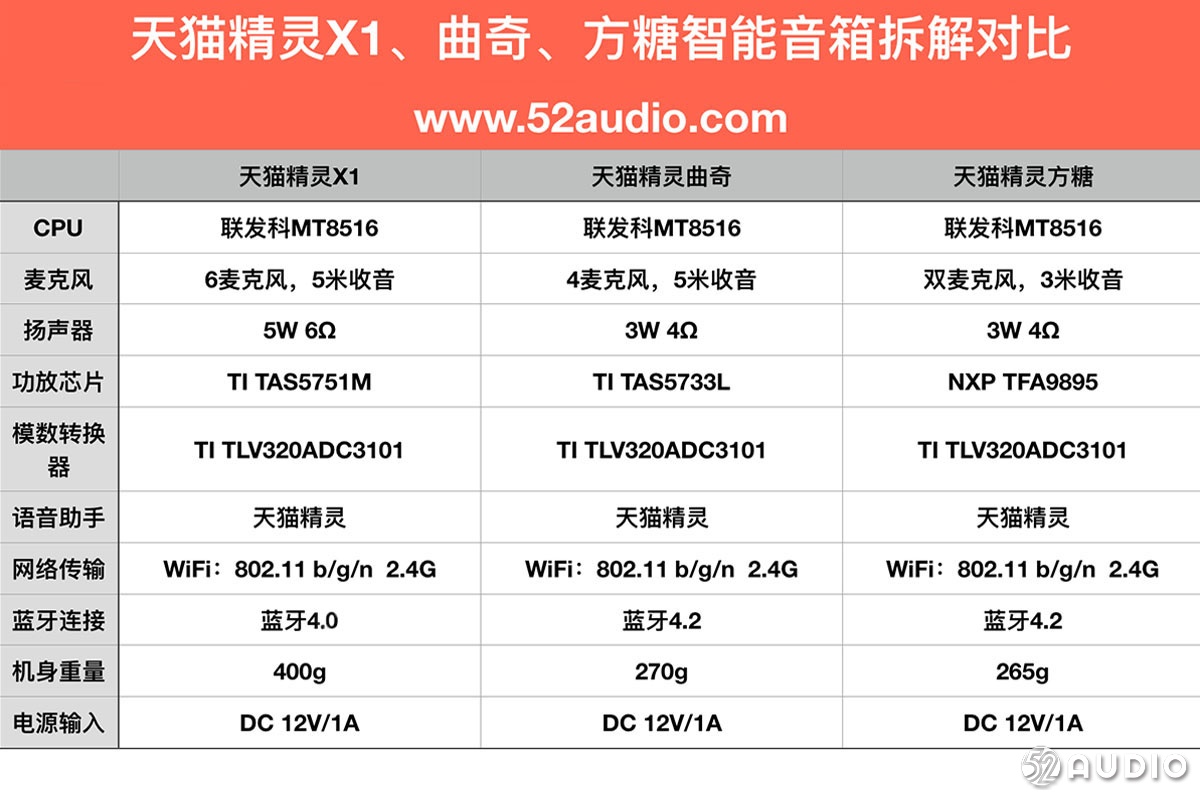

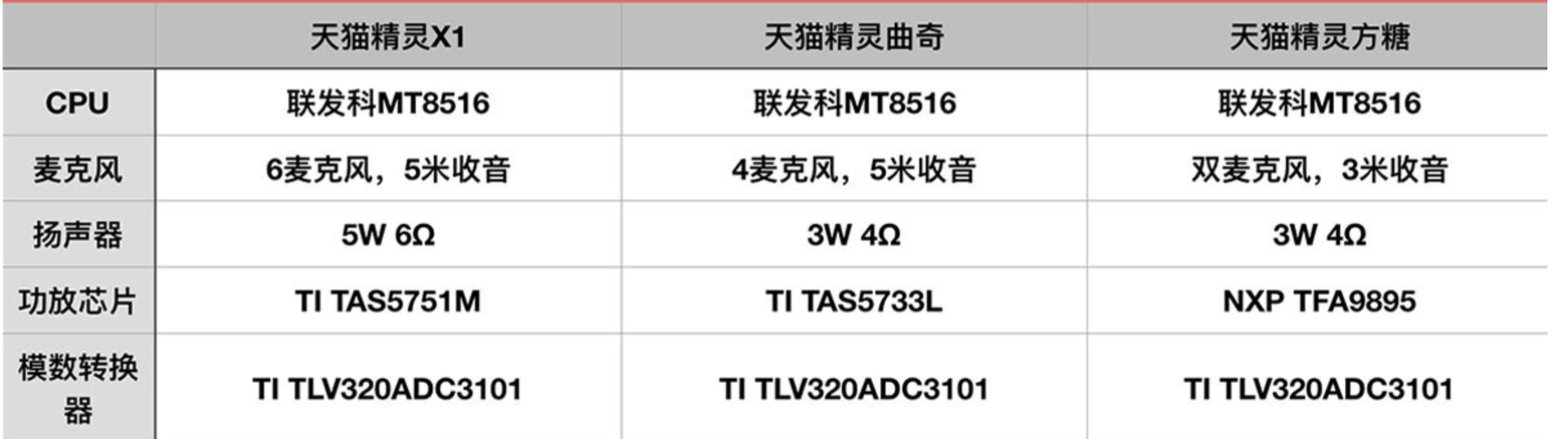

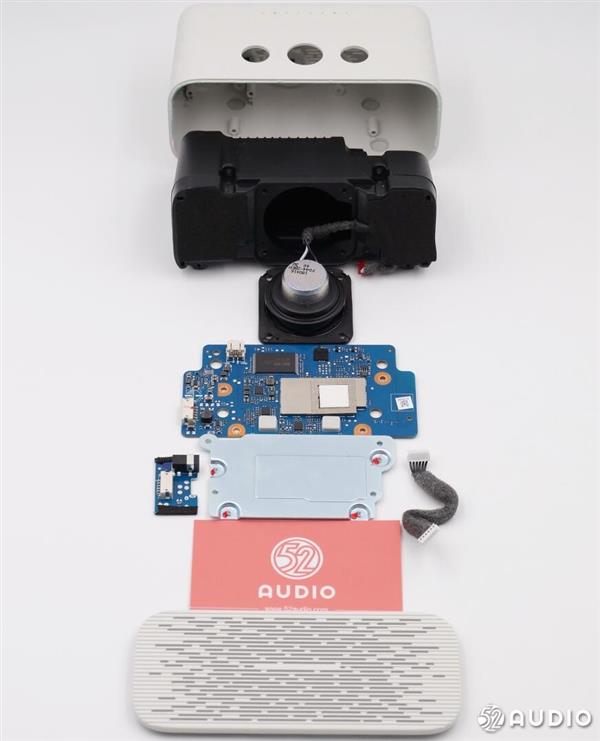

三款天猫精灵智能音箱拆解对比:天猫精灵X1、M1、方糖 – 我爱音频网

->

其他更多拆解报告:

智能音箱 – 我爱音频网

“我爱音频网(www.52audio.com)是国内最早进行智能音频设备(智能音箱、蓝牙音箱、蓝牙耳机、USB-C/Lightning耳机)分析、评测、拆解的专业机构。”

-》

其他相关:

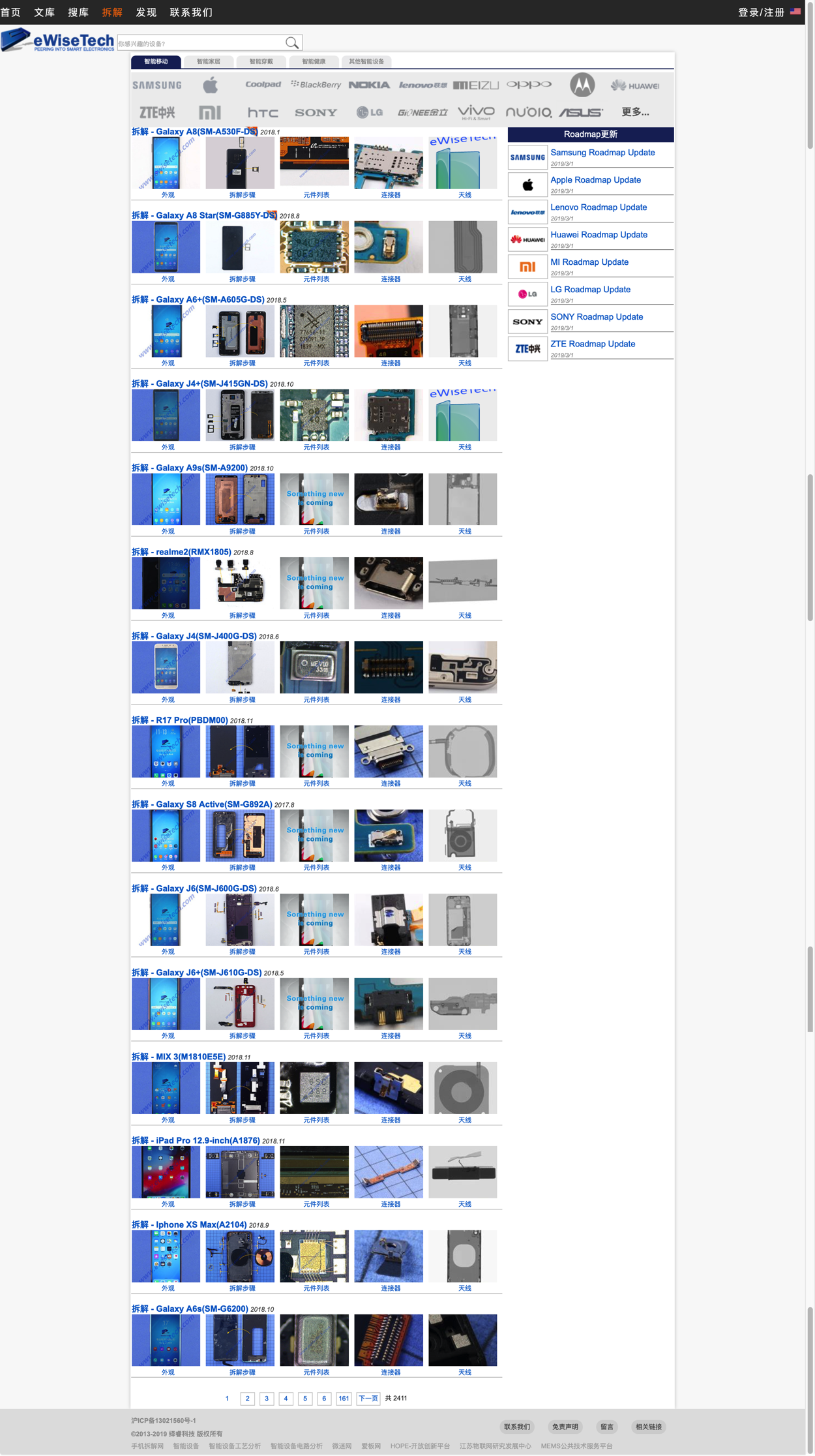

各种手机等电子设备的拆解信息:

eWiseTech | 手机拆解 | 智能设备 | 工艺分析 | 拆解报告 | IC | 芯片分析 | Teardown Report

共2411个

【麦克风是否是TDM的】

问:这三款产品:

里面的麦克风都是TDM的?

答:

简答:是的

详解:

  • 首先主控芯片都是:MTK 联发科 MT8516系列

    • 支持高达8通道的TDM麦克风阵列接口及2通道的PDM麦克风接口,非常适用于远距离(Far-field)麦克风语音控制与智能音响设备

  • 其次3款的麦克风(功放)芯片都是:TI的TLV320ADC3101

  • 而本身TDM的应用场景是:

  • 也从

    • http://www.52audio.com/archives/3218.html

    • “拾音效果:天猫精灵X1和曲奇均可以做到5米收音,区别在于X1为6麦克风矩阵,而曲奇则是4麦克风矩阵。方糖只有两个麦克风收音,收音距离为3米。但三款产品均采用了TI TLV320ADC3101模数转换芯片。”

    • 得到验证

  • 最后,对于方糖来说:

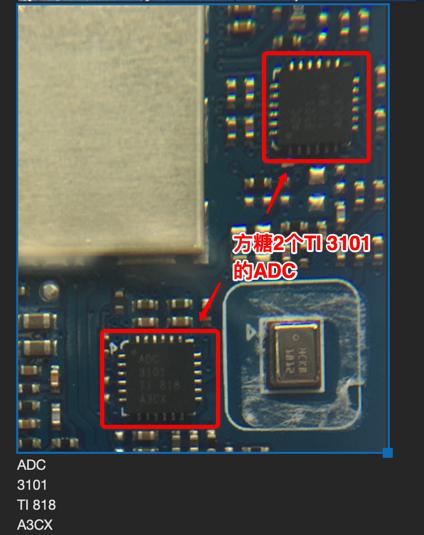

    • 电路板上的 麦克风拾音的ADC(ADC 3101 TI)是2个
