【整理】常见智能音箱中音频相关芯片

Embedded crifan 504浏览 0评论

折腾:

【整理】芯片:ADC 3101 TI 808 A3CX TI的ADC TLV320ADC3101

期间,去整理一下,常见智能音箱中的ADC等音频相关芯片。

比如:

畅销的智能音箱都在用!TI德州仪器音频芯片应用大揭晓 – 我爱音频网

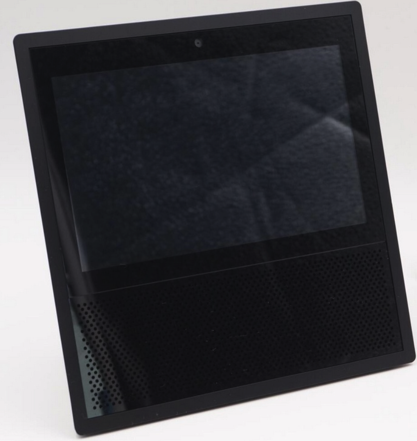

“亚马逊Echo Show

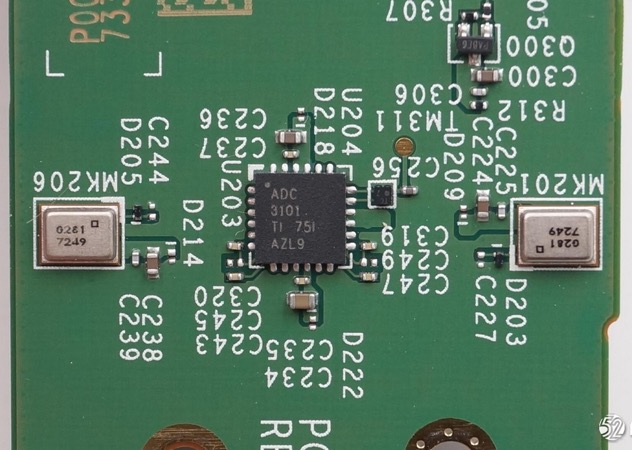

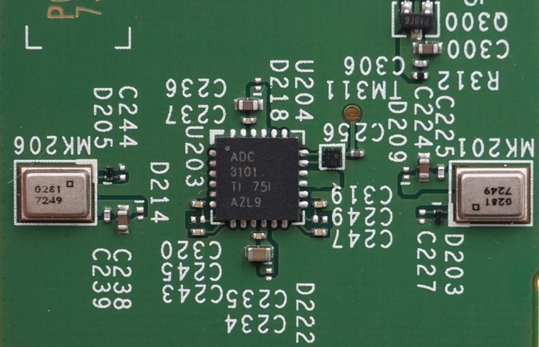

Amazon亚马逊Echo Show采用TI德州仪器 ADC3101模数转换器,用于处理麦克风收集到的音频信号,支持立体声输入,支持miniDSP,信噪比达到92dB,低功耗。共有4颗。

以及其他方面的TI的芯片:

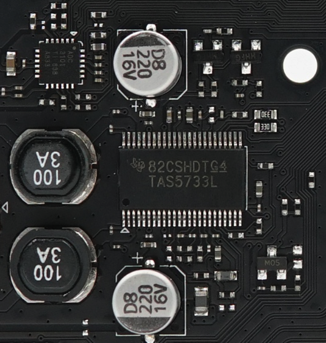

TI德州仪器 TAS5733L 数字音频功率放大器,单立体声串行音频输入,支持 44.1kHz 和 48kHz 采样速率,104-dB 信噪比 (SNR),内建耳放,多用于智能电视等设备。

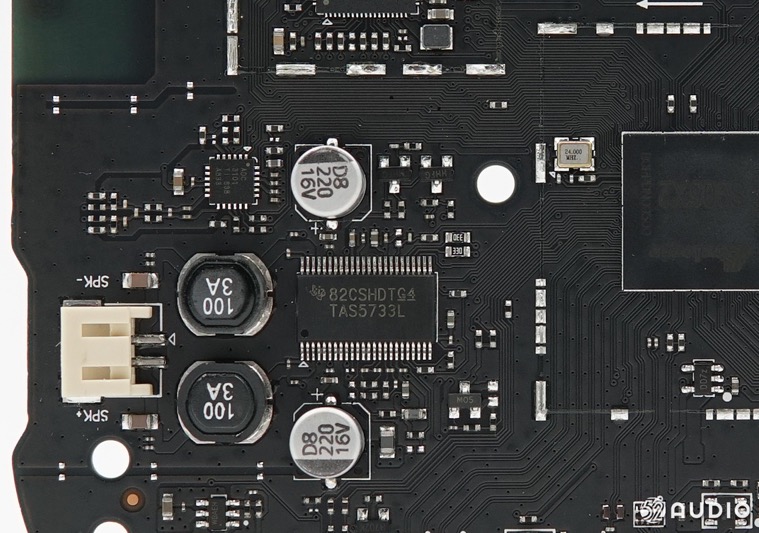

我爱音频网拆解总结:天猫精灵魔盒内置一个2英寸的5W全频单元,使用双无源辐射器,配合精心设计的发声腔体以及TI德州仪器TAS5733功放芯片,并且经过了金耳朵专业调音,音质让人满意。

天猫精灵方糖

天猫精灵方糖是阿里人工智能实验室旗下的第三款产品,它体积小巧,并且具有很高的性价比,但是在功能和体验上是与完整的智能音箱没什么差别的,一下子就在市场上变得炙手可热起来。

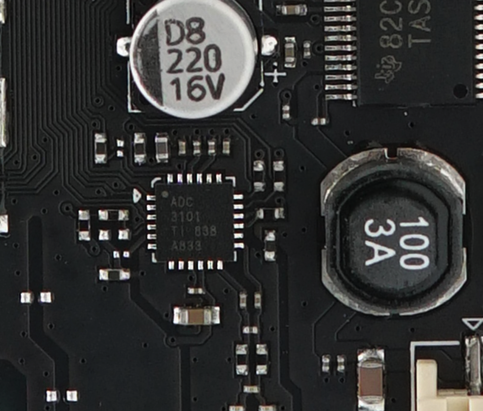

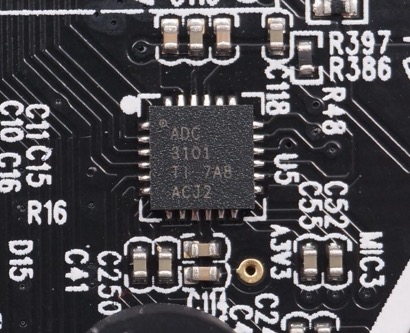

天猫精灵方糖采用了两颗TI德州仪器 TLV320ADC3101 ADC芯片,作用是将麦克风输出的模拟信号转换成数字信号送到处理器进行处理。

天猫精灵TG_X1

天猫精灵是阿里巴巴人工智能实验室的首款产品,似乎意味着智能音箱作为智能家居的入口时代已经到来了。

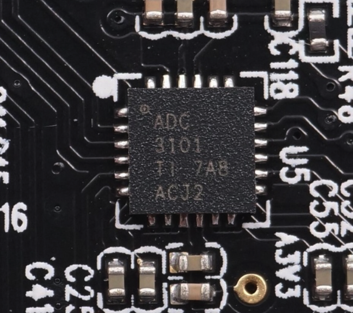

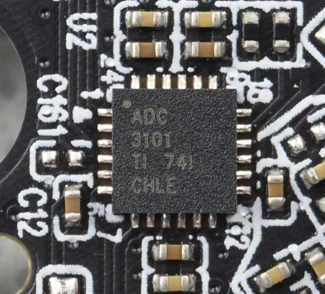

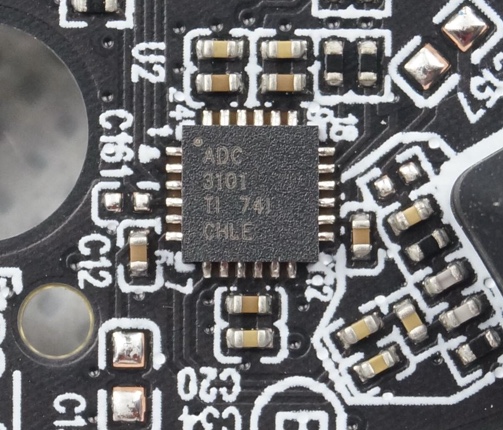

据我爱音频网拆解,天猫精灵采用了TI德州仪器 TLV320ADC3101 低功耗立体声 ADC,支持数字麦克风和 miniDSP。

TI德州仪器 TAS5751M数字音频功率放大器,内置均衡器和3段自动增益限制。

我爱音频网拆解总结:天猫精灵的内部采用6颗麦克风设计,做远场拾音,可以为用户提供比较出色的拾音效果。同时内置联发科MT8516芯片和5W单扬声器,整个产品的重量只有400g,相当于两台iPhone8 Plus,高度只有8.3厘米,单手即可轻松掌控。

腾讯听听智能音箱

腾讯听听音箱基于腾讯自家的AI Lab打造,运用腾讯在互联网内容方面的优势,听听音箱不仅整合了腾讯自家的诸多内容资源,包括像QQ音乐、微信、企鹅FM等。同时,也支持像喜马拉雅、阅文集团、工程师爸爸等外部资源。最重要的是,绑定微信后,这款产品可以直接用来收发微信语音留言,用户离开手机后,音箱也可以成为另一个载体。

据我爱音频网拆解,腾讯听听音箱采用TI德州仪器 TLV320ADC3101 ADC,将麦克风输出的模拟信号转换成数字信号送到处理器进行处理。

我爱音频网拆解总结:腾讯听听音箱采用小型水平对称式封闭音腔,可有效提升音质表现。内置两个功率为10W的扬声器,有助于实现360°环绕发声特点,同时还支持动态EQ算法和HiFi音质调节。

【总结】

智能音箱类产品
产品外形图
音频相关芯片 拆解图
主控芯片名
备注说明

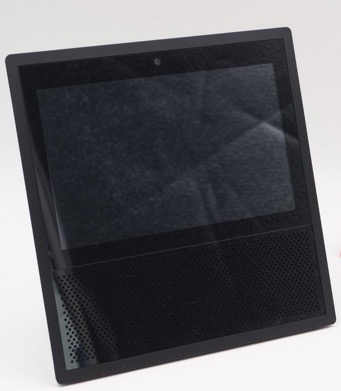

亚马逊 Echo Show智能音箱
TI ADC3101 x 4
ADC
3101
TI 751
AZL9

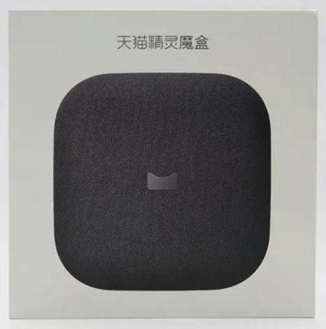

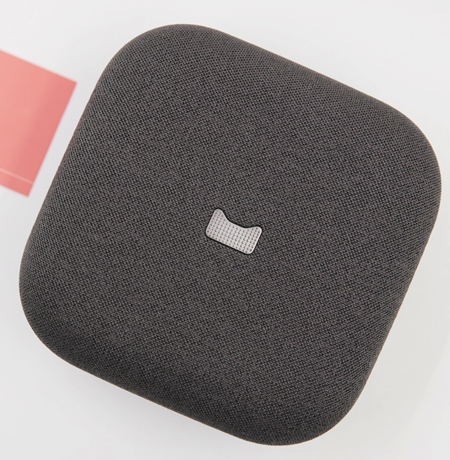

天猫精灵魔盒
TI ADC3101 x 2
ADC
3101
TI 838
A833
TI德州仪器 TAS5733L

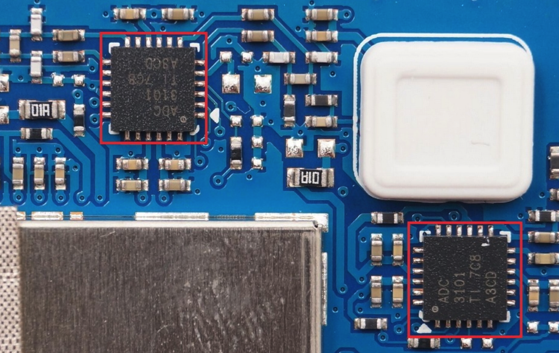

天猫精灵方糖智能音箱
TI ADC3101 x 2
ADC
3101
TI 7C8
A3CD
天猫精灵TG_X1智能音箱
TI ADC3101 x 1?
ADC
3101
TI 741
CHLE

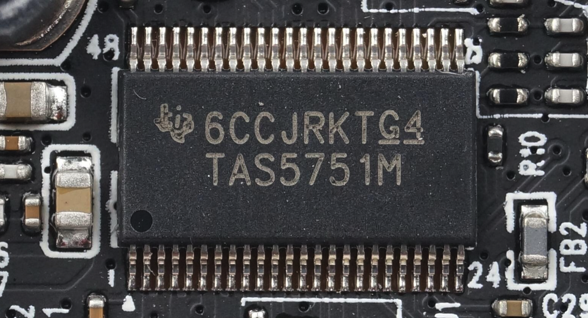

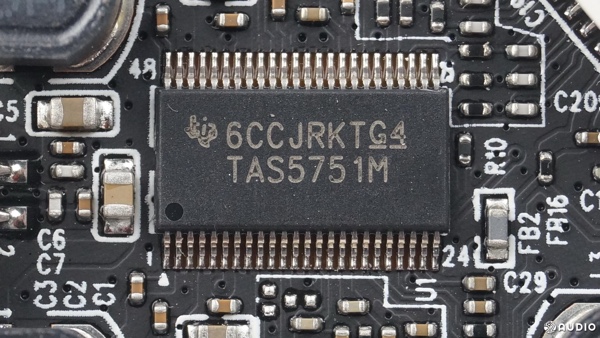

TI TAS5751M
6CCJKRTG4
TAS5751M
天猫精灵M1智能音箱

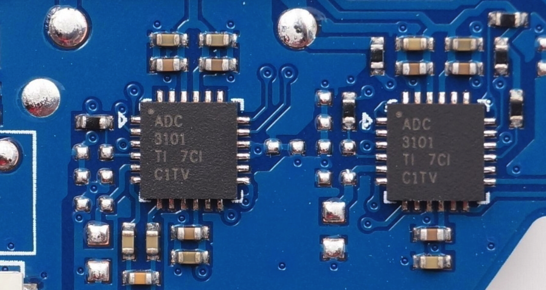

TI ADC3101 x 2
ADC
3101
TI 7CI
C1TV

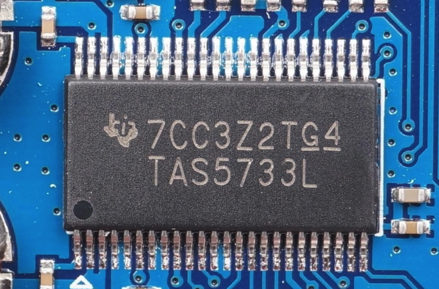

TI TAS5733L
7CC3Z2TG4
TAS5733L
腾讯听听智能音箱
TI ADC3101
小度在家智能视频音箱

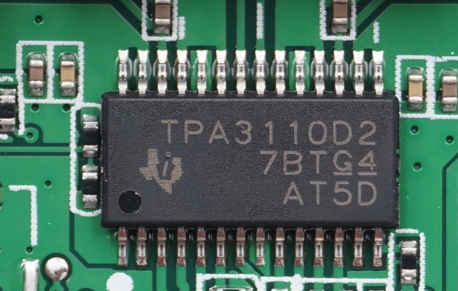

 TPA3110D2
TPA3110D2
7BTG4
AT5D
小米小爱AI音箱

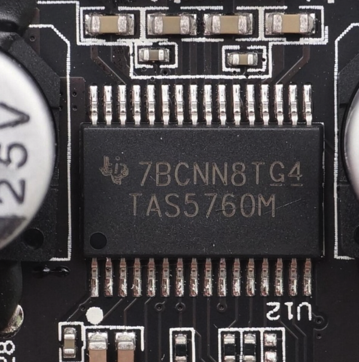

TI TAS5760M
7BCNN8TG4
TAS5760M

音频芯片介绍:

芯片名
厂家
功能介绍
备注说明
ADC3101 ADC
TI德州仪器
  • 支持立体声输入
  • 支持miniDSP
  • 信噪比达到92dB
  • 低功耗
处理麦克风收集到的音频信号
TAS5733L 数字音频功率放大器
TI德州仪器
  • 单立体声串行音频输入
  • 支持I2S输入
  • 支持 44.1kHz 和 48kHz 采样速率
  • 104-dB 信噪比 (SNR)
  • 内建耳放
  • 输出功率10W
多用于智能电视等设备
 TAS5751M数字音频功率放大器
TI德州仪器
  • 内置均衡器
  • 3段自动增益限制
TPA3110D2 数字功放
TI德州仪器
  • 单路输出最大15W
  • 供电电压8-26V
TAS5760M
TI德州仪器
  • 单路立体声输入
  • 可选软件或硬件控制
  • 集成数字消波器
  • 多种增益选择
  • 支持宽电压输入
适合多种场合

“以上几项拆解可以看出,作为智能音箱里面的一个很重要的组成部分,模拟音频方面的芯片在智能音箱的整个语音识别和回放功能上举足轻重,几乎知名的智能音箱产品都使用了TI德州仪器的芯片,以保证用户在使用智能音箱时能得到准确地反馈。”

【后记】

折腾:

【整理】芯片:7WA97 JY973 Micron的MT29P

期间,无意间找到:

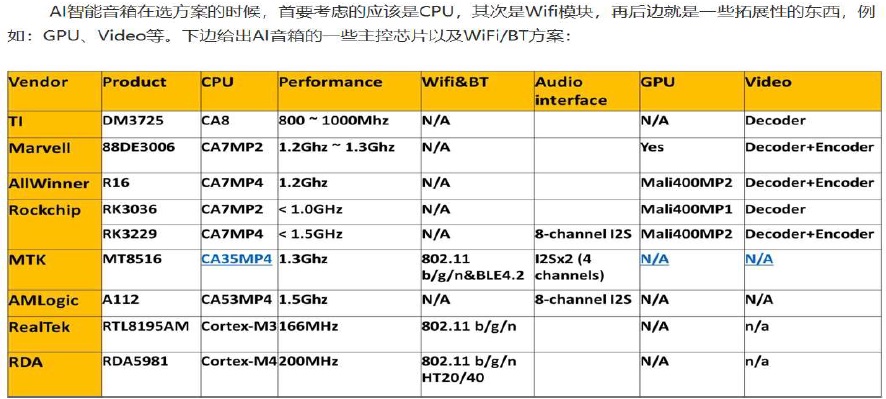

2018年主流智能音箱方案汇总(更新到7月底).pdf免费全文预览-语墨文库

-》

2018年主流智能音箱方案汇总(更新到7月底).pdf

->下载要钱

2018年主流智能音箱方案汇总(更新到7月底)_图文_文档资料共享网

2018年主流智能音箱方案汇总 pdf

2018年主流智能音箱方案汇总(更新到7月底)>>深圳市永阜康电子有限公司

2018年主流智能音箱方案汇总(更新到7月底)_深圳市永阜康科技有限公司

2018年智能音箱新品汇总:带屏音箱成潮流 人机交互更智能 – 数字家庭 – 电子工程世界网

智能音箱研究报告_2018年智能音箱行业市场研究报告-蓝色-前瞻产业研究院

-》

blob:https://bg.qianzhan.com/4e01c6b3-5c1b-48c9-9199-abe0f6d65dcf

-》

1901071036054606_catalog.pdf

2018年智能音箱行业市场研究报告

揭秘:炙手可热的AI智能音箱,哪些芯片供应商分了一杯羹? | 中国闪存市场

智能硬件(3)—智能音箱 – zhangbijun1230的专栏 – CSDN博客

2018年主流智能音箱方案汇总

2018年主流智能音箱方案汇总(更新到7月底)_word文档免费下载_

年度盘点:6款内置晶晨方案智能音箱拆解汇总 – 简书

2018年人工智能行业研究报告_技术

几款带屏智能音箱器件整理列表:腾讯叮当智能试听屏,Echo Show,小度在家,京东叮咚Play智能音箱,天猫精灵CC带屏智能音箱,小米小爱智能闹钟 – DOT小文哥的博客 – CSDN博客

【总结】

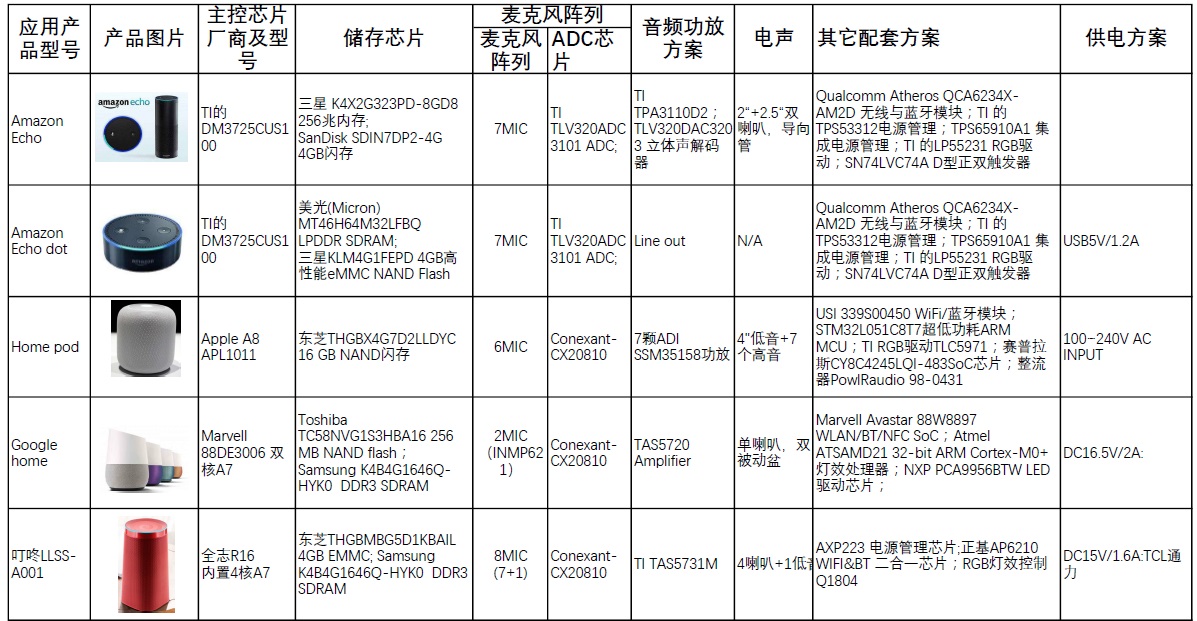

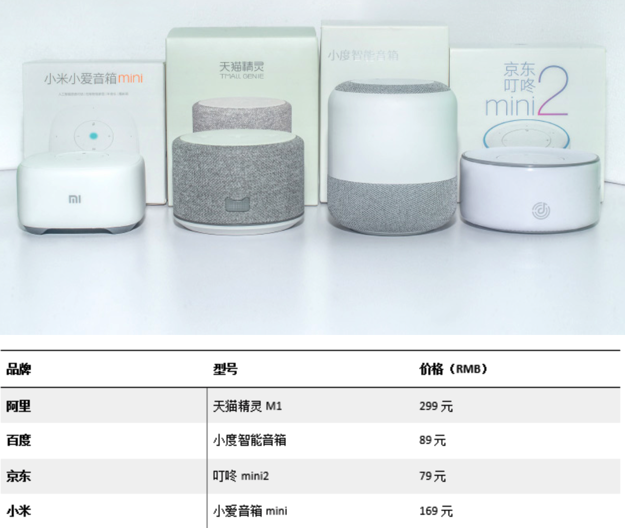

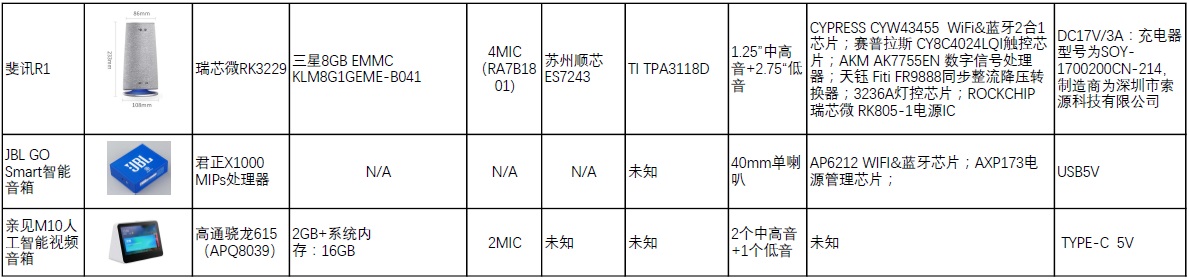

(1)

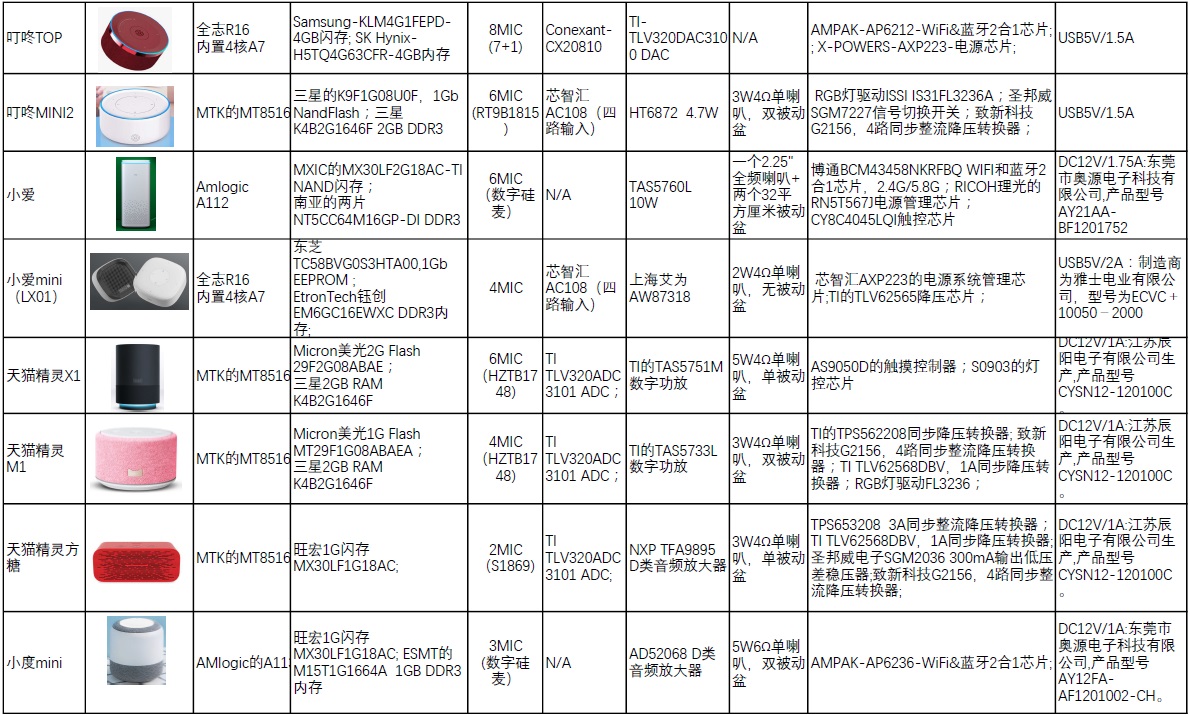

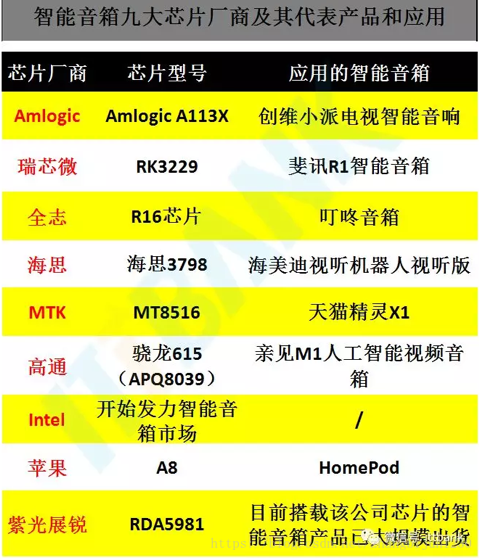

(2)

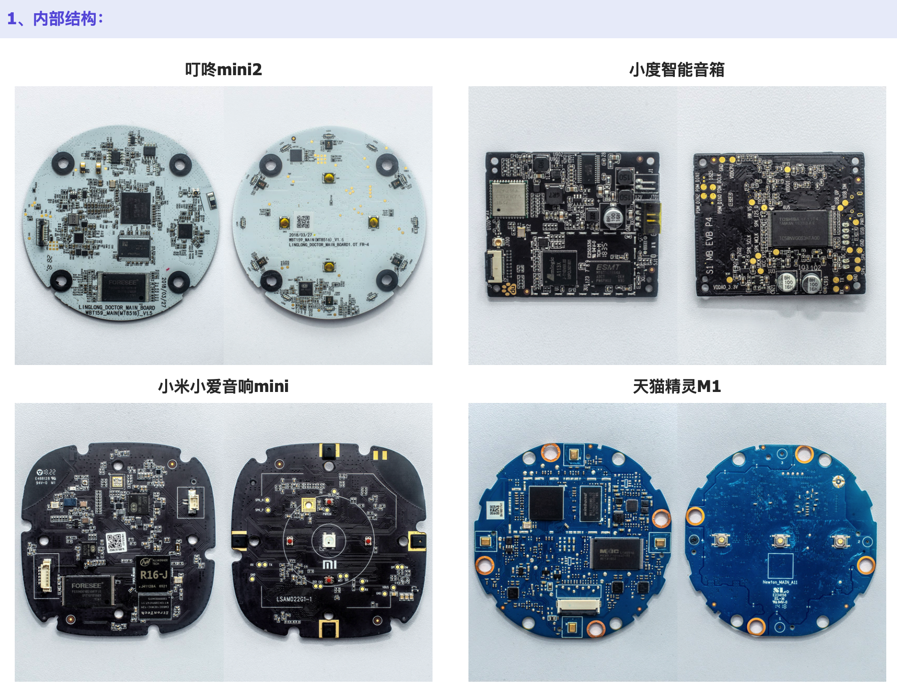

拆解对比:硬件上成本控制

智能音箱虽然形态较小,但内部结构复杂,主要包括CPU处理器、DRAM芯片、NAND Flash芯片、音频放大器、蓝牙模块、电源管理芯片等,是影响成本的关键,也是完成智能交互、智能控制、音频播放等操作的重要电子元件。

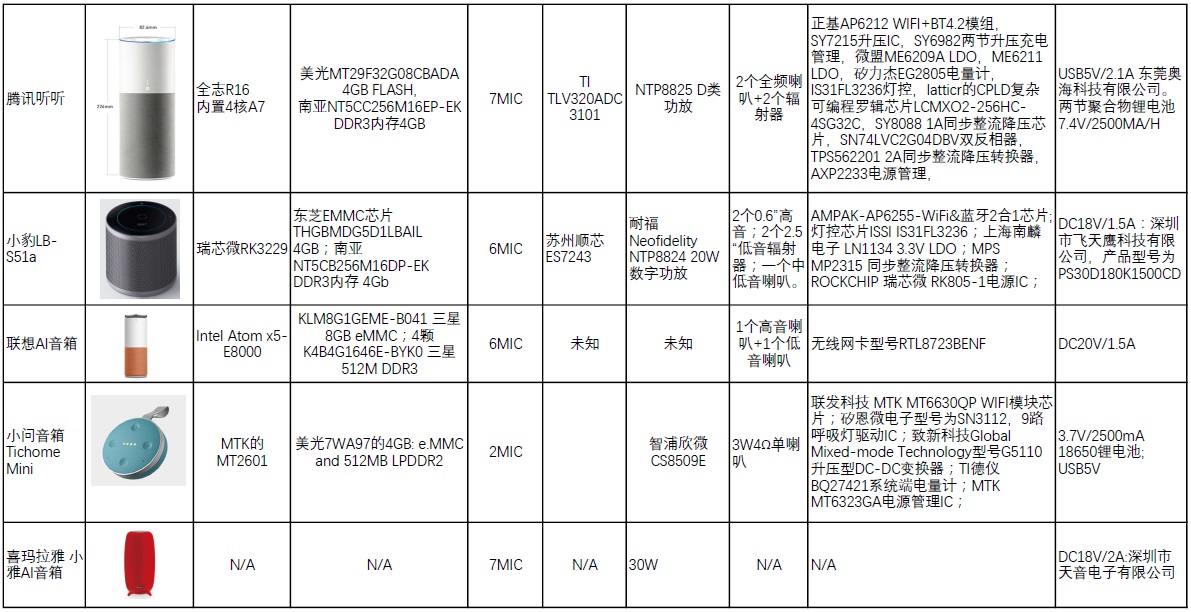

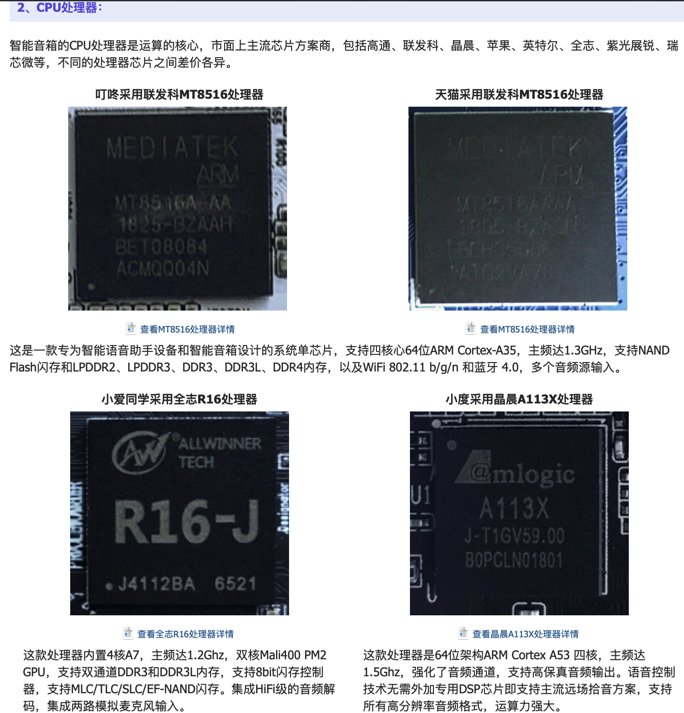

(3)

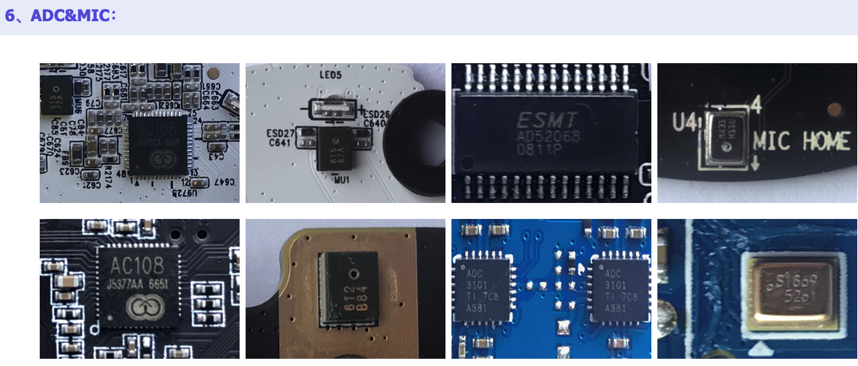

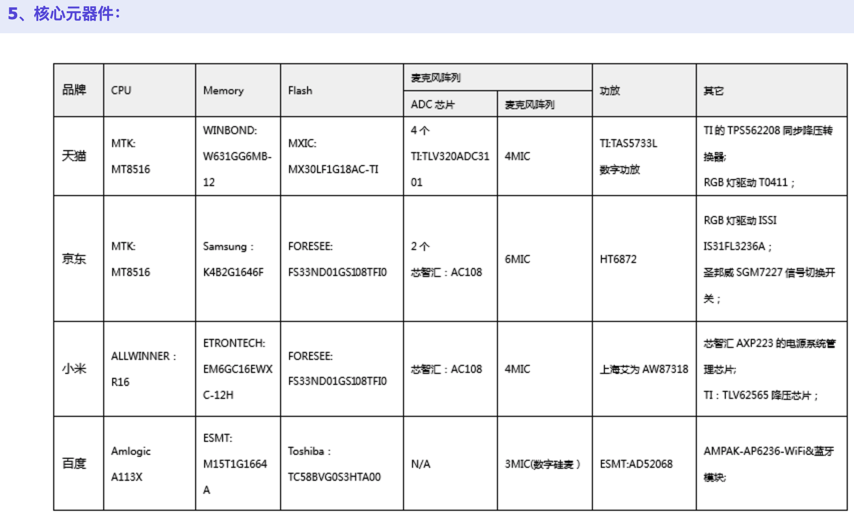

(4)

名称
腾讯叮当智能试听屏
Echo Show
小度在家
京东叮咚Play智能音箱
天猫精灵CC带屏智能音箱
小米小爱智能闹钟
厂商
腾讯
亚马逊
小鱼,百度
灵隆科技,京东
阿里
小米
主控
MT8167A,四核ARM Cortex-A35,1.5G,内置2.4G WiFi和蓝牙,支持HEVC,H.264和MPEG-4等格式的视频
Intel英特尔 Atom x5-Z8350 处理器,2M 缓存, 最高1.92 GHz
全志R58芯片,内建8核A7处理器,支持DDR2/3内存,SGX544 GPU,支持EMMC4.5,FCBGA封装,345pin,14mm²
英特尔凌动 x5-Z8350处理器,四核1.44GHz频率,最高睿频1.92GHz,采用14nm工艺,热设计功耗2W,支持单通道DDR3L 1600MHz
MT8167A
MT8516AAAA,四核心64位ARM Cortex-A35,主频1.3GHz

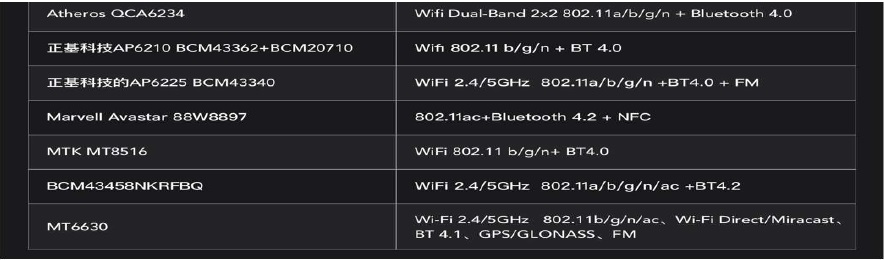

wifi/bt
主控集成
BROADCOM博通BCM43570KFFBG 802.11ac 千兆WiFi模块,集成蓝牙Bluetooth 4.1 和EDR
海华无线模组
AP6255,WIFI双频+BT4.2模块
MT7668
主控集成
麦克风阵列
MEMS贴片硅麦*6
双排 硅麦 *8
6mic
双排 硅麦 *8
3mic
4mic
按钮
3
3
1
4
4
1
结构特点
梯形,手提凹槽,底部扬声器
棱角分明,前置出声
多色包布
L型,自带HDMI接口
圆润紧凑
顶部按键周围有12颗LED灯组成的光圈,8颗白色,4颗双色
电源输入
12V 2A
15V 1.4A
12V 2A
15V 2A
12V 1.5A
5V 1.5A
屏幕
8寸 1280*800(16:10),国产KD080D34液晶触控屏
7.0寸,1024*600,170PPI
7寸,1024*600
8寸
7英寸高清IPS触屏,可视角度178°,1020*600
LED屏。Titanmec天微电子 TM1652 单线通讯LED数码管驱动IC
触控IC
GOODIX汇顶科技 GT911触控IC
GOODiX汇顶科技 GT9271 触控IC,支持10点触控
敦泰电子FT5526,支持10点触控
Silead上海思立微触摸芯片,支持10点多点触摸,28*18的通道
FT3427GDQY
 无
摄像头
500W摄像头,光线传感器
550W摄像头
500W摄像头
500W摄像头,84°广角
800W摄像头
光线传感器
电池
可充式锂离子电池,型号W-2038,额定容量:2500mAh
B0697-LF,电压3.6V,容量5000mAh
备份电池,用于保存时间数据
扬声器
5W全频扬声器 *2
PK23000U10N *2
单扬声器
4Ω *2
4Ω 5W *2
小扬声器
数模转换器(ADC)
ES7210
TI德州仪器 ADC3101 *4,信噪比92dBA
ac108 *2
ac108 *2
TI德州仪器 PCM1865,智能前端的 SW 控制、4 通道音频
TI德州仪器 ADC3101模数转换器
功放
NTP8212G数字功放,20W
TI德州仪器 TPA3118 数字D类功率放大器,2 * 30W
德州仪器 TI TPA3110D2,数字功放,单路输出最大15W,供电电压8-26V
德州仪器 TI TAS5782M,30W
TI德州仪器TAS5805M 23W数字输入的立体声D类放大器
上海智浦欣微 CS8122S,3W,D类扬声器功放
存储

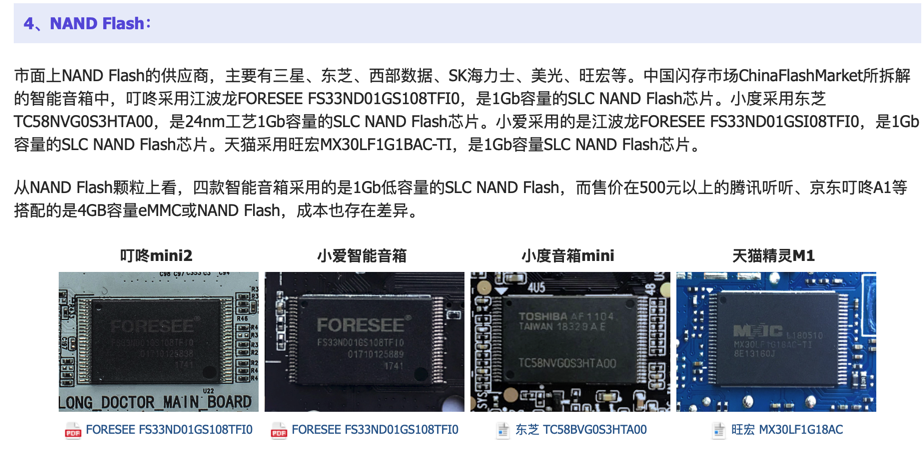

SanDisk SDINBDG4-8G 8Gbit eMMC
Samsung三星 KLM8G1GEME-B041 eMMC 5.1闪存,容量8GB
SAMSUNG三星KLM4G1FEPD 存储芯片,4GB容量,eMMC5.0
三星8GB EMMC颗粒,EMMC5.1,8GB,HS400总线
三星EMMC 8GB

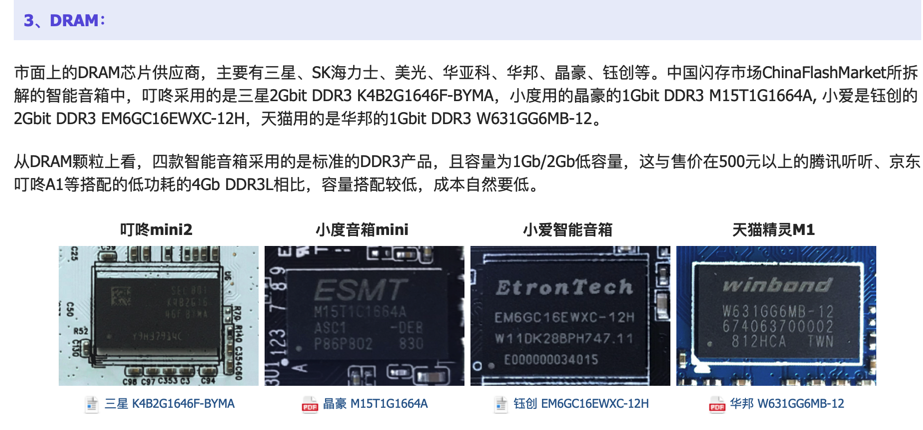

DRAM
Kingston金士顿 D2516EC4BXGGB DDR3 4G *2
Micron镁光 DRAM颗粒
SK海力士,H9CCNNN8GTMLAR,LPDDR3 内存,1GB容量,工作电压1.8V
三星 K4B4G1646E 4Gb DDR3L内存 *4
K4B4G1646E *2
ESMT晶豪 M15T1G1664A 1Gbit DDR3 SDRAM颗粒
发布时间
2018年12月18日
2017年
2018年上半年
2018年上半年
2019年1月
2018年下半年
售价
899元,京东尝鲜价699
约2000 人民币
599元,促销价299元
1899元
699元
199元
大小

187×187×90毫米




重量
1.2KG
1.17KG
1.4KG



资源
QQ音乐,腾讯视频等腾讯系全平台内容
亚马逊Alexa
QQ音乐,爱奇艺,百度系资源
爱奇艺
虾米音乐

其他

Cirrus Logic WM8904立体声编解码器,具有立体声接地参考耳机放大器,采用双模电荷泵架构,可优化回放过程中的效率和耗电量,数模转换器 (DAC) 信噪比 (SNR) 96 dB。

Lattice半导体的CPLD复杂可编程逻辑器件,LCMXD2-256HC-4SG32C。






矽力杰 SY8703 背光LED驱动IC



(5)

根据:

年度盘点:6款内置晶晨方案智能音箱拆解汇总 – 简书

自己整理:

智能音箱类产品
产品外形图
音频相关芯片 拆解图
主控芯片名
备注说明

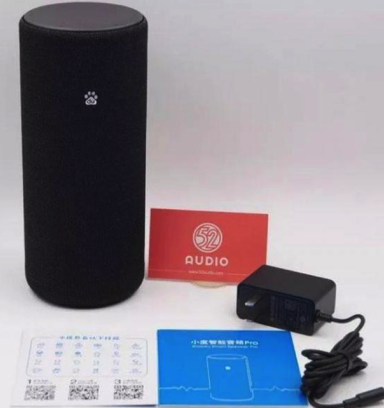

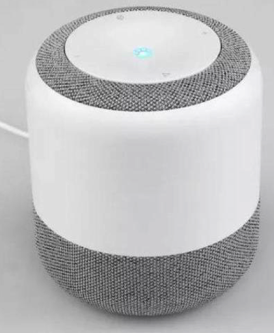

百度小度智能音箱

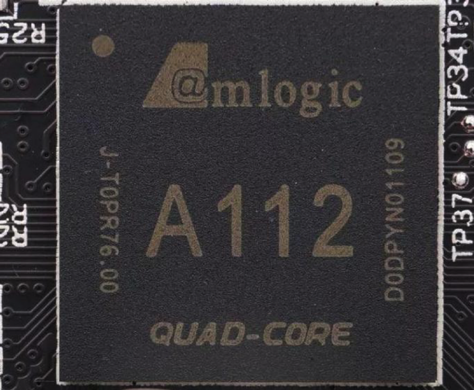

Amlogic晶晨 A113X

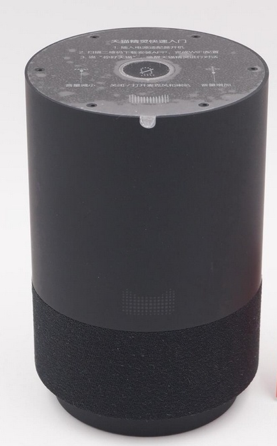

百度小度智能音箱Pro
Amlogic晶晨 A113X

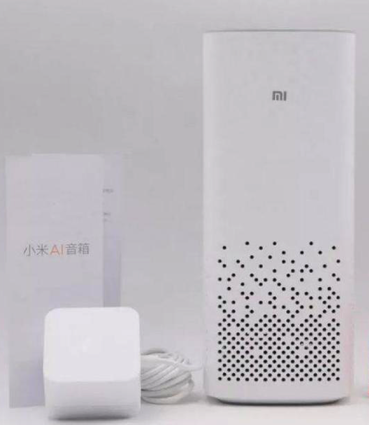

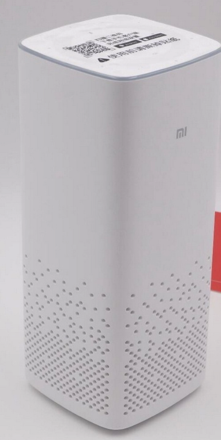

小米AI音箱
Amlogic晶晨 A112

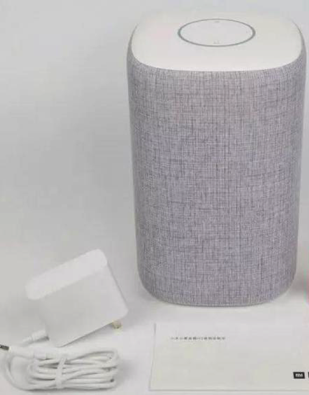

小米小爱智能音箱HD
Amlogic晶晨 A113X
天猫精灵魔盒
Amlogic晶晨 S905X2

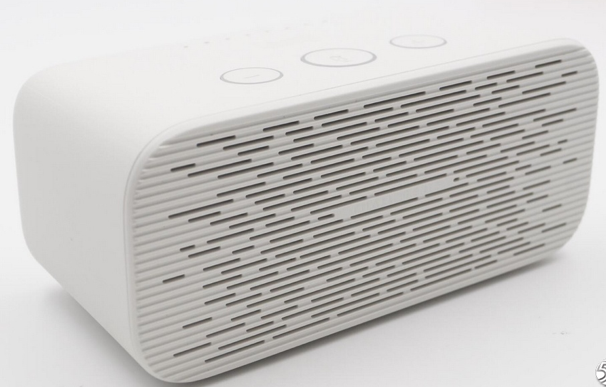

双AI系统Yeelight语音助手
青岛亿联客信息技术有限公司
晶晨Amlogic A112
Yeelight语音助手最大的特色就是内置微软小冰和小爱同学两套AI系统。

处理器:

芯片名
厂家
功能介绍
备注说明

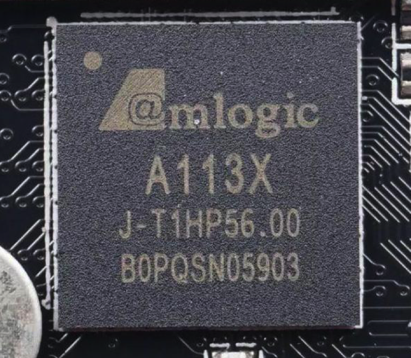

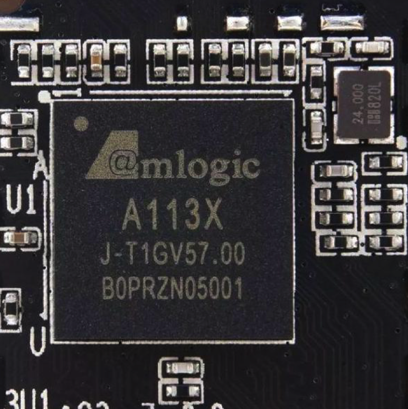

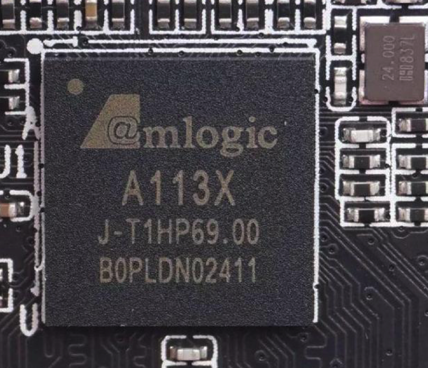

Amlogic A113X
晶晨
  • 64位架构ARM Cortex A53 四核
  • 支持所有高分辨率音频格式
无需外加专用DSP芯片即支持主流远场拾音方案,运算力强大

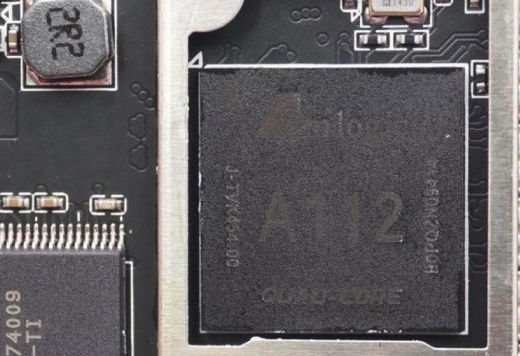

 Amlogic A112
晶晨
  • 内置4核A53
  • 1.2GHz主频
  • 亮点:内置远场拾音
    • 无需外置音频处理芯片
    • 集成在处理器中,是智能音箱和智能家居等应用的完美选择
Amlogic A113X
晶晨
  • 四个A53 CPU核心
  • 超低功耗
  • 多通道PDM数字麦克风接口
强化了音频通道,凭借对前端及后端进行处理的软件数字信号处理算法,支持高保真音频输出。

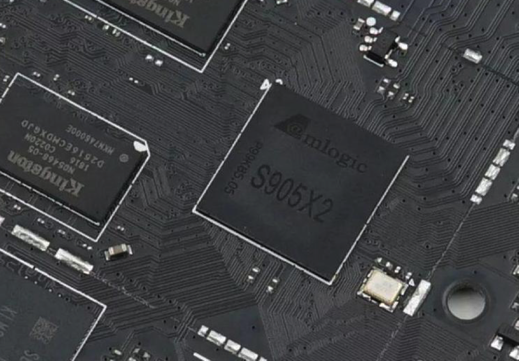

Amlogic S905X2
晶晨
  • 四个ARM A53核心
  • 运行频率最高1.896GHz
  • GPU为Dvalin MP2
  • 支持DDR3/4、LPDDR3/4的内存
  • 支持4K H.265视频播放

(6)

智能音箱 – 我爱音频网

有更多拆解报告:

  • 拆解报告:Amazon亚马逊 echo dot智能音箱

  • 拆解报告:Google Home Hub 智能音箱

  • 拆解报告:小雅Nano智能音箱

  • 拆解报告:天猫精灵CC带屏智能音箱

  • 拆解报告:小米小爱智能音箱HD

  • 拆解报告:腾讯叮当智能视听屏 智能音箱

  • 拆解报告:荣耀YOYO智能音箱

  • 拆解报告: Google Home Mini智能音箱

  • 拆解报告:小米小爱蓝牙音箱随身版

  • 拆解报告:小米小爱智能闹钟

  • 拆解报告:小度智能音箱Pro

  • 拆解报告:米兔故事机

转载请注明:在路上 » 【整理】常见智能音箱中音频相关芯片
