【整理】芯片:U17C 2156 致新科技的降压转换器G2156

Embedded crifan 340浏览 0评论

折腾:

U17C

2156

去找找是什么芯片。

U17C

U17C 2156

U17C 音箱

-》都搜不到

参考:

三款天猫精灵智能音箱拆解对比:天猫精灵X1、M1、方糖 – 我爱音频网

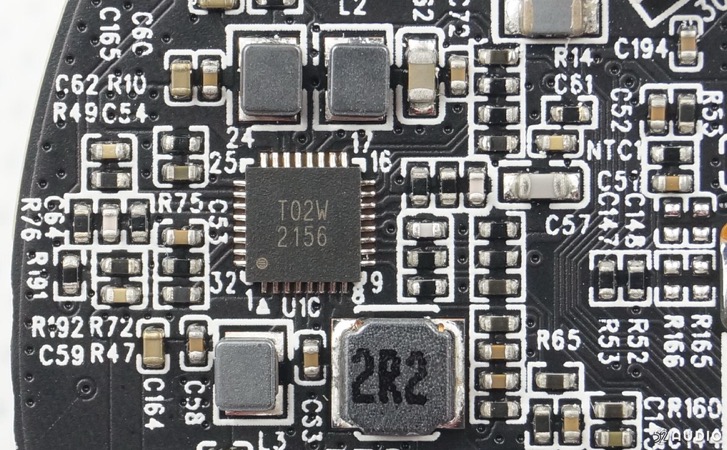

T02W

2156

致新科技 G2156,4路同步整流降压转换器。其提供一路3A输出,三路1A输出,1MHz开关频率,可调节的软启动,PG信号输出,逐周期电流限制,过热和过载保护。致新G2156采用TQFN4*4封装,在天猫精灵中为联发科技处理器供电。

The G2156 device features four synchronous 5.5V input range high efficiency buck converters.

去搜:

致新 2156

致新 G2156

致新G2156 – 我爱音频网

致新科技 — 產品清單

还是搜不到:

GMT Product — Product Search

只有其他型号芯片

致新科技 — 產品清單

这颗处理器采用4核心64位A35架构(3)_掌中通城

“致新G2156采用TQFN4*4封装,所以轻一点慢一点就可以取下, PCB天线,主要用于音频与麦克风的处理,1MHz开关频率。”

“致新G2156采用TQFN4*4封装,4路同步整流降压转换器。”

音箱底部采用“炫彩情景灯”设计(15)_每日资讯网

“致新G2156采用TQFN4*4封装”

GMT G2156

http://www.kingpex.com.tw/data/documents/GMT-selection-guide-2017.pdf

Part Vin (V) DCDC LDO SW CHG Control Number min. max. CH CH CH (A) Interface

Note Package

G2156/7 2.95 6 4

MODE ENx VSETx

CH1~4=3A/1A/1A/1A, CH1_Dm ax=90% , CH1 supports DVS 1.05/1.15/1.25/1.31V, Built power sequence control,

EN1~4, SS, PG

TQFN4X4-32

GMT G2157

致新科技 G2156

->网上找不到。

不知道52audio的人是怎么知道的。

致新科技 2156

GMT 2156

都搜不到。

The G2156 device features four synchronous 5.5V input range high efficiency buck converters

The G2156 device features four synchronous

还是搜不到。

【总结】

此处电路板上的芯片:

U17C

2156

网上找不到信息。

后来是参考:

三款天猫精灵智能音箱拆解对比:天猫精灵X1、M1、方糖 – 我爱音频网

T02W

2156

致新科技 G2156,4路同步整流降压转换器。其提供一路3A输出,三路1A输出,1MHz开关频率,可调节的软启动,PG信号输出,逐周期电流限制,过热和过载保护。致新G2156采用TQFN4*4封装,在天猫精灵中为联发科技处理器供电。”

->基本上确定此处也是:

致新科技 G2156

但是如何找到的。不清楚。

  • 芯片名:致新科技 G2156

  • 是什么:4路同步整流降压转换器

  • 作用:电压转换

    • 在天猫精灵中为联发科技处理器供电

  • 特点:

    • 一路3A输出

    • 三路1A输出

    • 1MHz开关频率

    • 可调节的软启动

    • PG信号输出

    • 逐周期电流限制,过热和过载保护。

  • 封装:TQFN 4*4 封装
