【整理】芯片:14VF TI的DC-DC转换器 TLV62568

Embedded crifan 126浏览 0评论

折腾:

【整理】天猫精灵方糖拆解报告和芯片详解

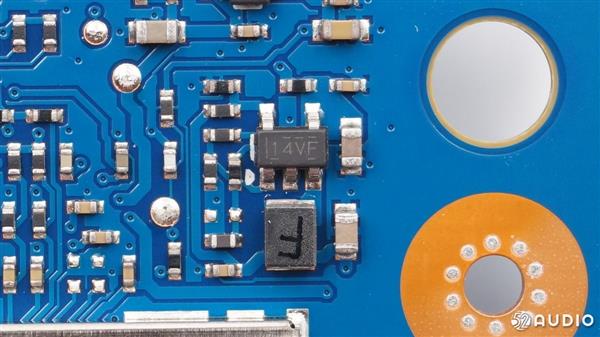

期间,看到电路板上:

的芯片名是:

14VF

去搜:

14VF

搜不到

但是:

两款爆品迷你智能音箱拆解对比:天猫精灵方糖、小爱mini-天猫精灵,方糖,小爱,小爱mini,迷你,智能音箱,拆解 ——快科技(原驱动之家)–全球最新科技资讯专业发布平台

中有:

TI TLV62568DBV,SOT23封装的1A同步降压转换器。

-》是怎么知道的?

TLV62568DBV

搜:

TI 14VF

还真的可以找到:

Packaging Part Marking Lookup | Texas Instruments

“Part number

Marking

Package | pins

Status

Description

TLV62568DBVT

14VF

DBV | 5

ACTIVE

1A High Efficiency Step-down Buck Converter in SOT23 and SOT563 Package

TLV62568 1A High Efficiency Step-down Buck Converter in SOT23 and SOT563 Package | TI.com

1A High Efficiency Step-down Buck Converter in SOT23 and SOT563 Package

“Description

The TLV62568 device is a synchronous step-down buck DC-DC converter optimized for high efficiency and compact solution size. The device integrates switches capable of delivering an output current up to 1 A.

At medium to heavy loads, the device operates in pulse width modulation (PWM) mode with 1.5-MHz switching frequency. At light load, the device automatically enters Power Save Mode (PSM) to maintain high efficiency over the entire load current range. In shutdown, the current consumption is reduced to less than 2 µA.

The TLV62568 provides an adjustable output voltage via an external resistor divider. An internal soft start circuit limits the inrush current during startup. Other features like over current protection, thermal shutdown protection and power good are built-in. The device is available in a SOT23 and SOT563 package.”

http://www.ti.com/lit/ds/symlink/tlv62568.pdf

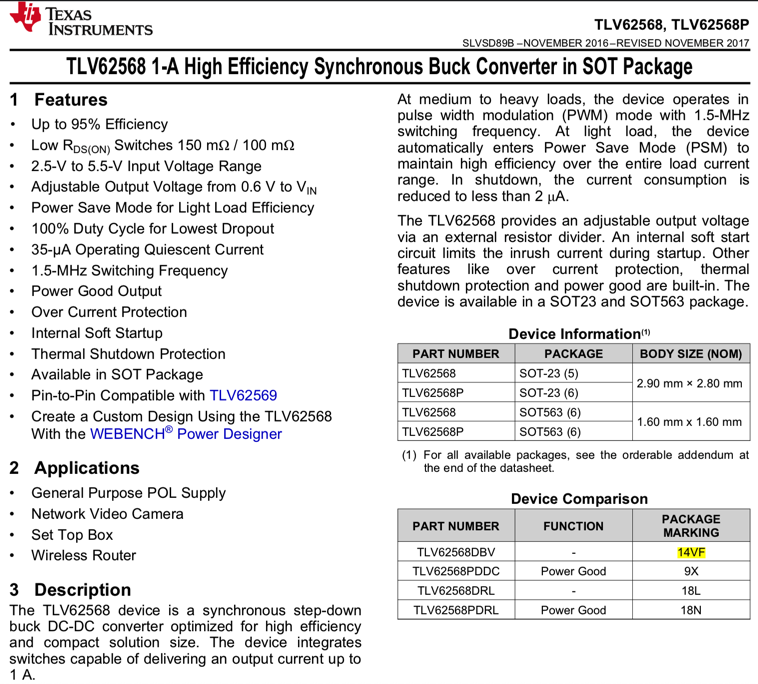

TLV62568 1-A High Efficiency Synchronous Buck Converter in SOT Package

  • TLV62568DBV:14VF

  • TLV62568PDDC:9X

  • TLV62568DRL:18L

  • TLV62568PDRL:18N

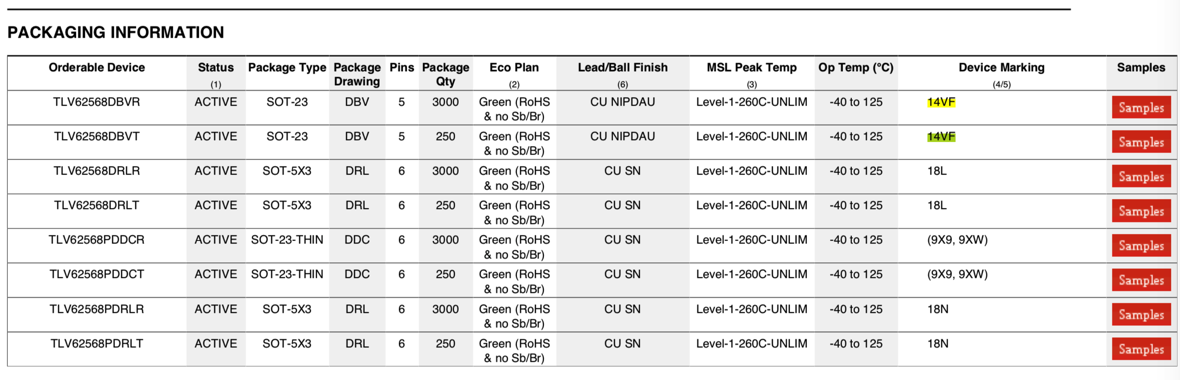

Orderable Device: Device Marking

  • TLV62568DBVR:14VF

  • TLV62568DBVT:14VF

TLV62568 数据表 | 德州仪器 TI.com.cn

特性

* 效率高达 95%

* 低 RDS(ON),可在 150mΩ 和 100mΩ 之间切换

* 输入电压范围:2.5V 至 5.5V

* 可调输出电压:0.6V 至 VIN

* 针对轻载效率的省电模式

* 针对最低压降的 100% 占空比

* 35µA 静态工作电流

* 1.5MHz 开关频率

* 电源正常输出指示

* 过流保护

* 内部软启动

* 热关断保护

* 采用小外形尺寸晶体管 (SOT) 封装

* 与 TLV62569 引脚兼容

* 借助 WEBENCH® 电源设计器,使用 TLV62568 创建定制设计方案

应用

* 通用负载点 (POL) 电源

* 网络视频摄像头

* 机顶盒

* 无线路由器

说明

TLV62568 器件是一款同步降压 DC-DC 转换器,专门针对高效和紧凑型解决方案进行了优化。该器件集成的开关能够提供高达 1A 的输出电流。

在中等负载或重载条件下,该器件运行在脉宽调制 (PWM) 模式下,开关频率为 1.5MHz。在轻载情况下,该器件自动进入节能模式 (PSM),从而在整个负载电流范围内保持高效率。关断时,流耗减少至 2μA 以下。

TLV62568 的输出电压可通过一个外部电阻分压器进行调节。内部软启动电路可限制启动期间的浪涌电流。此外, 还内置了 诸如输出过流保护、热关断保护和电源正常输出等其他特性。该器件提供 SOT-23 和 SOT563 两种封装。

【总结】

天猫精灵拆解后的电路板上印的:

  • 14VF=Marking=打标

  • -》内部芯片=Part Number:TI的DC-DC转换器 TLV62568

    • TLV62568是一个系列,内部分好几个具体的芯片:

      • TLV62568DBV:14VF

        • TLV62568DBV具体对外售卖又有2款:

          • TLV62568DBVR:14VF

          • TLV62568DBVT:14VF

      • TLV62568PDDC:9X

      • TLV62568DRL:18L

      • TLV62568PDRL:18N

    • TLV62568的介绍

      • 一句话综述:采用 SOT 封装的 1A 高效同步降压转换器

      • 作用:

      • 详细解释:

        • TLV62568 器件是一款同步降压 DC-DC 转换器,专门针对高效和紧凑型解决方案进行了优化。该器件集成的开关能够提供高达 1A 的输出电流。

        • 在中等负载或重载条件下,该器件运行在脉宽调制 (PWM) 模式下,开关频率为 1.5MHz。在轻载情况下,该器件自动进入节能模式 (PSM),从而在整个负载电流范围内保持高效率。关断时,流耗减少至 2μA 以下。

        • TLV62568 的输出电压可通过一个外部电阻分压器进行调节。内部软启动电路可限制启动期间的浪涌电流。此外, 还内置了 诸如输出过流保护、热关断保护和电源正常输出等其他特性。该器件提供 SOT-23 和 SOT563 两种封装。

      • 重要参数

        • SOT 封装

        • 效率高达 95%

        • 针对轻载效率的省电模式

      • 应用场景

        • 通用负载点 (POL) 电源

        • 网络视频摄像头

        • 机顶盒

        • 无线路由器
