【整理】Beckhoff的现场总线附件之软件产品

Industrial Automation crifan 1284浏览 0评论

之前已经整理了:

【整理】工业自动化公司:Beckhoff倍福

以及:

【整理】Beckhoff倍福的产品线

【整理】Beckhoff的一些产品

但是都是硬件的产品。

其实Beckhoff也有一些软件产品,尤其是现场总线附件方面的一些软件产品。

下面来整理出来供参考。

KS2000 | 组态软件

软件工具,用于Beckhoff 总线端子模块和现场总线端子盒的项目设计和扩展参数设置,组态软件包内包含:

适用于Windows NT/2000/XP/Vista 或Windows 7 的组态软件,现场总线组件与PC 之间的连接线



beckhoff ks2000 configuration tool for module

截图:

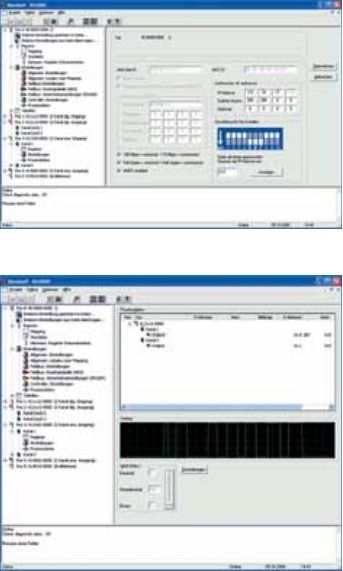

ks2000 configuration tool screenshots





使用KS2000 组态软件可对Beckhoff 现场总线端子盒和Beckhoff 总线端子模块 进行项目设计、调试及参数设置。现场总线组件与PC 之间的连接可通过配 备的串口连接线或USB 线,或者通过网络和TCP/IP 建立。KS2000 组态软件可 在Windows NT/2000/XP/Vista 或Windows 7 操作系统下运行,界面友好,操作 舒适、简便。

参数设置

KS2000 软件可以非常方便地访问现场总线站点中的参数。它为所有总线耦 合器、所有智能总线端子模块和现场总线端子盒都提供了专用的高级对话 框,以便轻松修改设置。另外,它还可通过直接访问所有内部寄存器对现场 总线组件进行参数设置。

调试步骤

KS2000软件可访问现场总线组件的过程映像,从而可监视总线端子模块的 输入和输出映像。它还可以通过示波功能访问各个信号通道,从而能够,例 如,进行接线测试。 除串行连接外,还可通过现场总线(如PROFIBUS、Lightbus、Ethernet)借助 ADS 提供KS2000 服务。KS2000 还可通过以太网访问BC9000 以太网控制器总 线端子模块或CX 系列嵌入式控制器总线端子模块。

整个站点的设置都可保存,并可根据需要在控制器中恢复。



KS8000 | 通讯软件

OCX 和DLL 软件包形式的通讯功能库组成部分:带例程的通讯功能库

ks8000 communication tool beckhoff

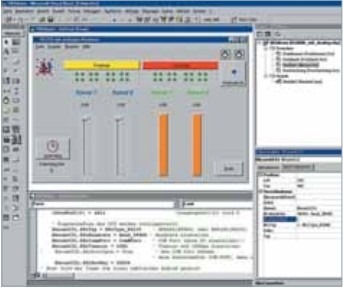

ks8000 screenshots beckhoff

Beckhoff KS8000 通讯功能库中保护各种功能,通过这些功能可借助PC 串口 实现与串行总线耦合器(BK8000,BK8100)或现场总线端子盒(IXxxxx-B800/ B810)的通讯。KS8000 能够以OCX 的形式供任一编程语言使用,其功能符合 微软组合对象模型(COM)规范:VC++、Visual Basic(版本4.0以上)、Delphi、Java 等等。此外,还有KS8000 DLL 以供选择。

访问过程映像

KS8000 能够通过PC 串口访问现场总线组件的输入和输出过程映像。这种通 讯可传输整个输入/输出过程映像。因此,这种通讯所需时间取决于过程映 像的大小(以总线耦合器为例:RS232 耦合器,38,400 baud,过程映像;传 输一个字需要约6 ms,15 个字需要约20 ms)。

LabView 应用程序接口

KS8000 包含有一个用于来自美国国家仪器(NI)有限公司的图形化编程软件 LabView 的接口。LabView 解决方案包含有作为人机界面的前面板和嵌入到实 际控制程序中的块图两部分。KS8000 为LabView 用户提供了非常简便的过程 数据访问方法。

编程举例

提供所有常用编程语言格式的KS8000 通讯功能库:包括Microsoft Visual Basic、Microsoft Visual C++、LabView、Borland C++ 和Borland Delphi。

转载请注明:在路上 » 【整理】Beckhoff的现场总线附件之软件产品
