【整理】总线端子盒

Industrial Automation crifan 2570浏览 0评论

什么是总线端子盒

总线端子盒,也叫现场总线端子盒

也被人叫做:蓝波个(lamberg?)

就是用来扩展连接总线的一个盒子,就像路由器,集线器,hub一样,有多个端口,一般是8个。



总线端子盒是什么样的

举例:

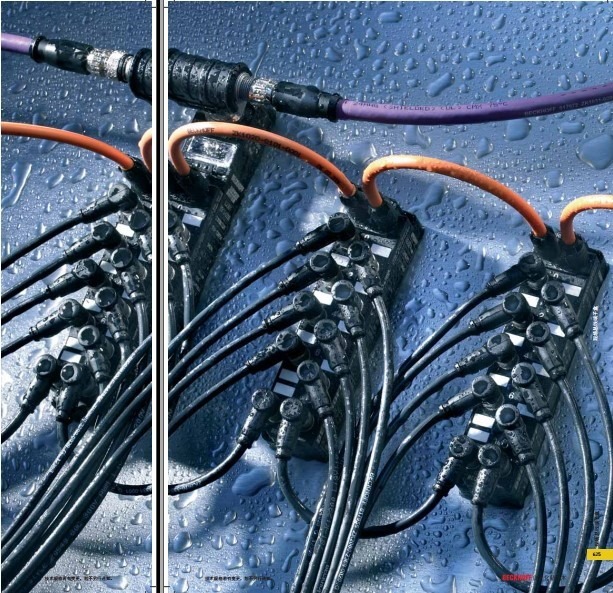

profibus bus terminal box with cables

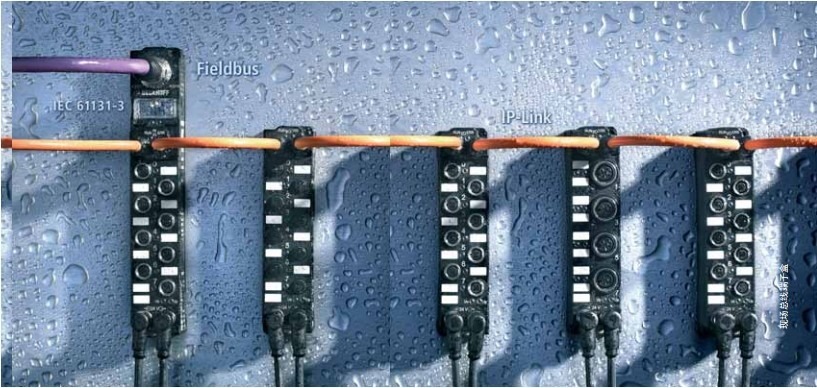

iec 61131-3 bus terminal box of profibus

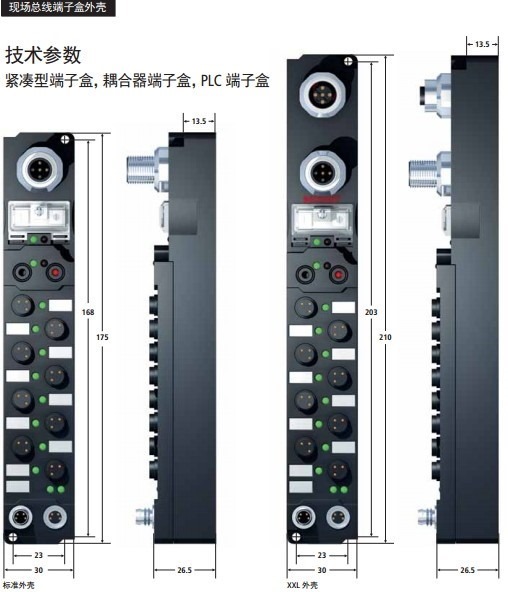

outside of bus terminal box tech para

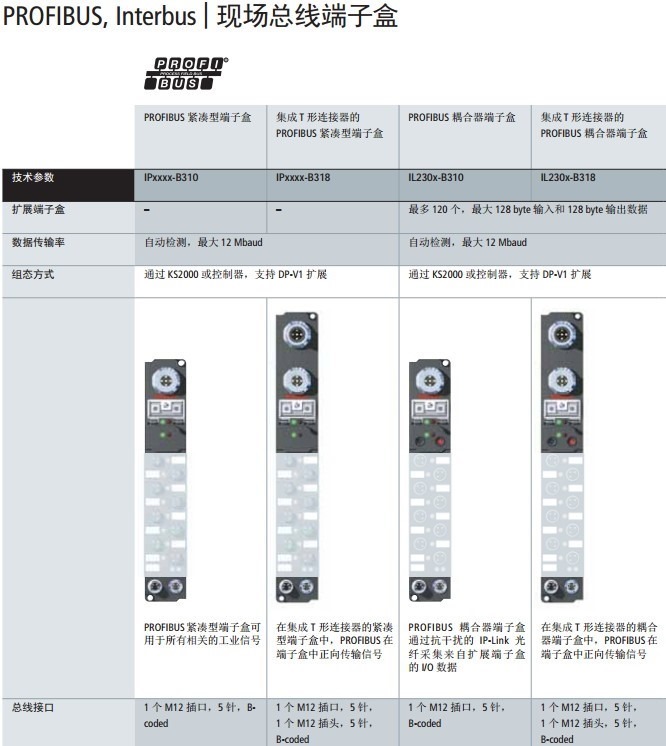

profibus interbus terminal box products



总线端子盒的特点

下面以Beckhoff的总线端子盒为例,来介绍总线端子盒的特点:

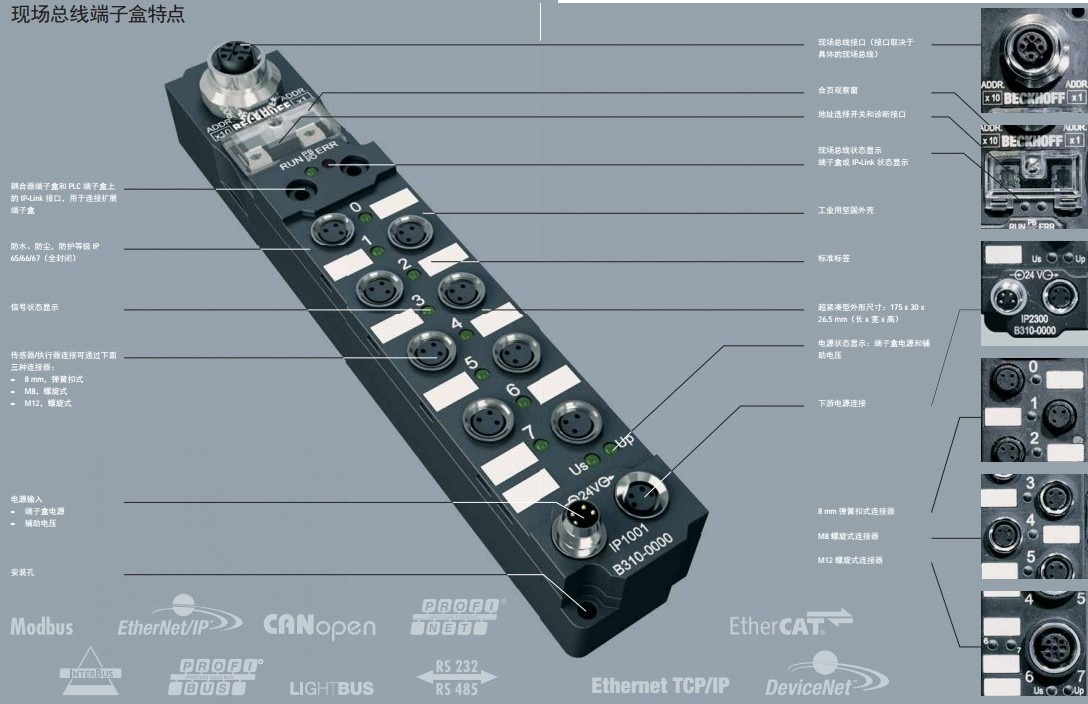

bus terminal box features of beckhoff



经济

各种混合型I/O 端子盒以及信号处理中的精细粒度可降低系统成本– 您只需要购买您真正需要的部分。

产品种类齐全

由于Beckhoff 提供的端子盒所能处理的 信号类型范围很广泛,因此可连接几乎所有类型的传感器和执行器。此外,通 讯端子盒还能够以分布式方式连接如标签打印机、识别系统或其它专用设备。

现场总线端子盒产品系列还包括用于位 移和角度测量的编码器接口。

安装到位

传感器和执行器通过8 mm 弹簧扣式连 接器或(M8 或M12)螺旋式连接器进行连接。弹簧扣式连接器到位后被锁定,具有很好的抗振性,而螺旋式连接器具有高抗拉拔的优点。

兼容性强

现场总线端子盒的性能与Beckhoff 总线 端子模块非常相近 - 也就是说,无论是哪种特殊的应用场合,您均可从Beckhoff 的分布式外围设备中找到一款理想产品。

智能化

即使是标准端子盒也是智能型现场总线 设备– 具有自我诊断功能和通用功能。 此外,现场总线端子盒也可作为一个小 型本地控制器– PLC 端子盒 - 提供:可以采用符合IEC 61131-3 标准的所有5种语言进行编程,遵循浮点运算法,具备足够的性能和内存以完成大部分的分布式控制和常规任务。传统的现场总线, 如PROFIBUS 或CANopen,通过耦合器端子盒连接,而EtherCAT 端子盒则集成

了EtherCAT 接口,因此能够直接连接 至EtherCAT 系统。

Beckhoff 现场总线端子盒系统将现场总 线理念上升到一个新的境界:

坚固耐用

现场总线端子盒结构坚固,可以直接安 装在机器上,因此不再需要控制柜和专用的接线盒。

密封性好

端子盒全部由树脂浇注而成,防护等级 分别为IP 65、IP 66 和IP 67 ,是潮湿、脏乱、多尘工况下的理想选择。

外形小巧

端子盒的外形尺寸非常小,因此适 合将它们安装在预留空间很小的地方。EtherCAT 端子盒的重量很轻,因而适合将它们运用在I/O 接口运动的应用场合(比如安装在机械臂上)。

开放性

支持所有最重要的现场总线系统。因此 在进行电气设计时不必考虑正在使用的特殊总线系统。并可以根据用户需求做出快速、灵活的响应。当然,这种现场总线端子盒已获得各自现场总线用户组织的认证,可以与Beckhoff 总线端子盒以及第三方制造商生产的设备结合起来使用。

模块化

传统的现场总线,如PROFIBUS 或CANopen,通过耦合器端子盒连接。这些端 子盒能够通过经济的扩展端子盒进行扩展。

接线快

由于采用了预装配电缆,现场总线和信 号之间的接线变得非常简单,从而,将接线错误降到最低,并且加快系统安装进度。

灵活性高

除了预装配的电缆以外,还可提供适合 现场布线的连接器和电缆,从而最大限度地提高安装施工的灵活性
