【整理】USB协议分析工具Ellisys USB Analysis Software分析效果截图示例

USB crifan 35浏览 0评论

【背景】

之前已经写了基本的USB教程了:

USB基础知识概论

其中就提到:

其他一些USB测试和协议分析等软件

其中有说到,用

Ellisys USB Analysis Software

去分析USB协议的。

后来,在:

http://www.silabs.com/Support%20Documents/Software/USB_Overview.pdf

中看到更多的实际例子。

先摘录于此,供参考。



【用Ellisys USB Analysis Software分析USB协议的效果和截图示例】

control transfer read example get_status command from host

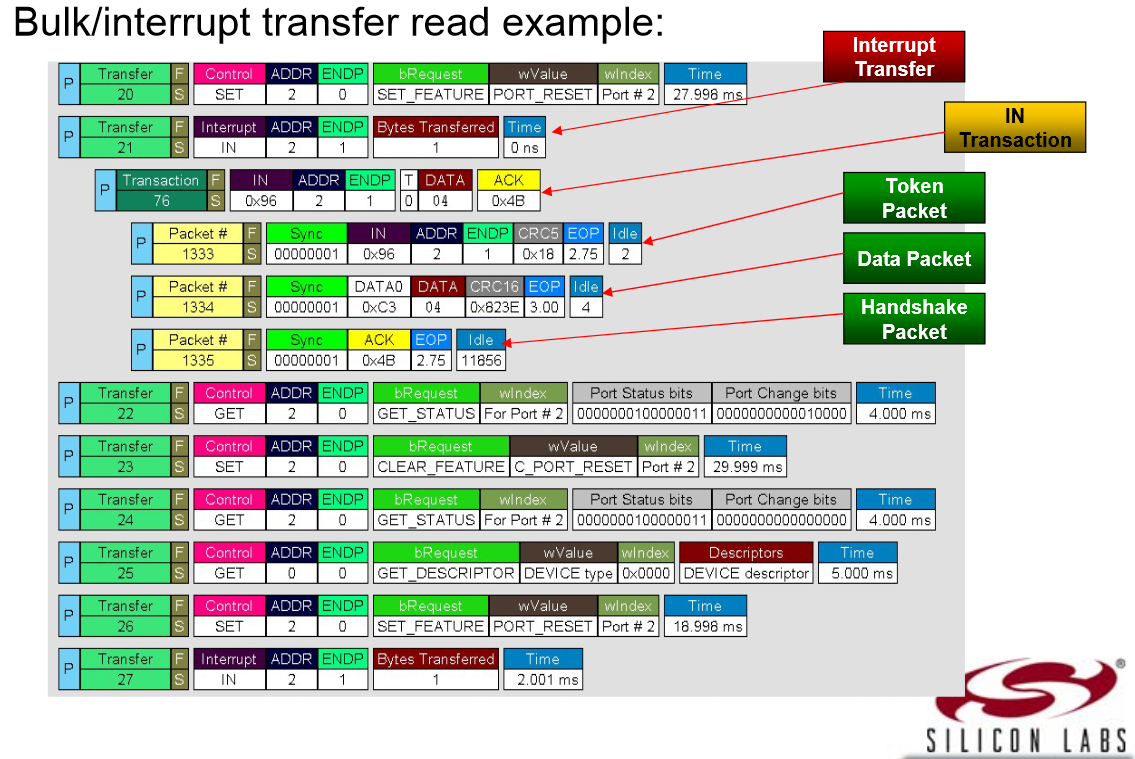

bulk interrupt transfer read example

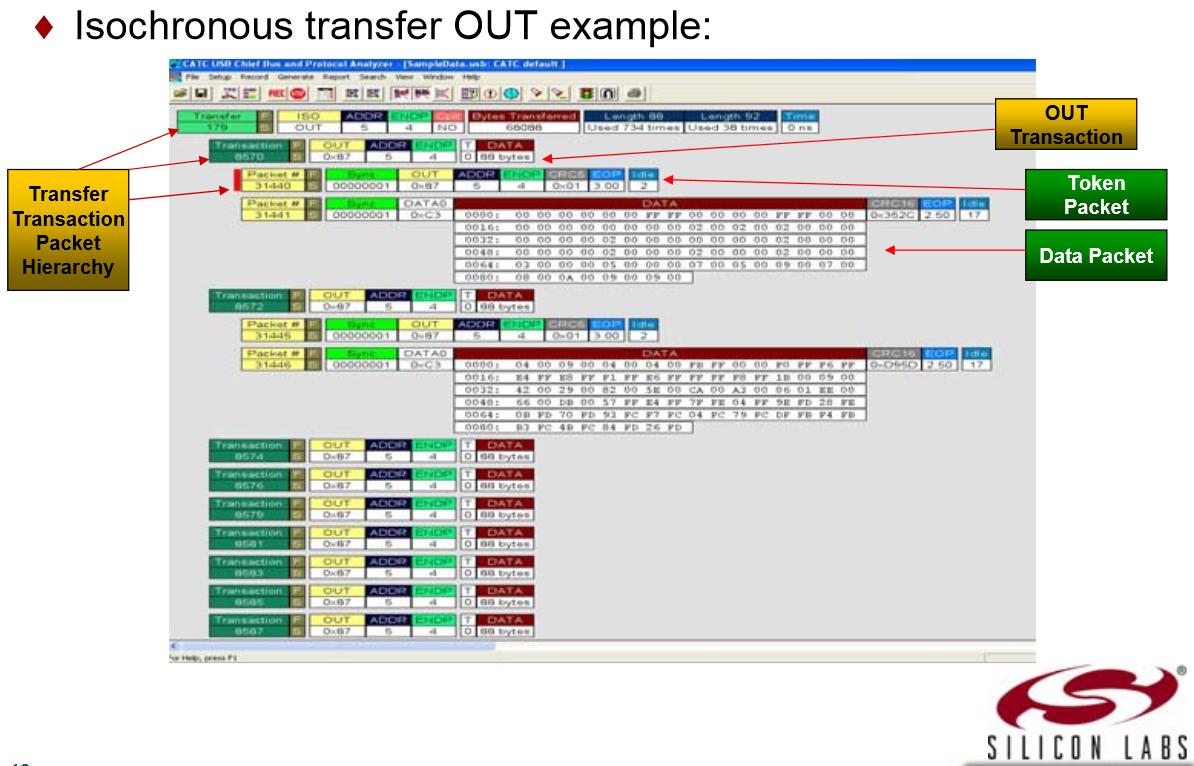

isochronous transfer out example

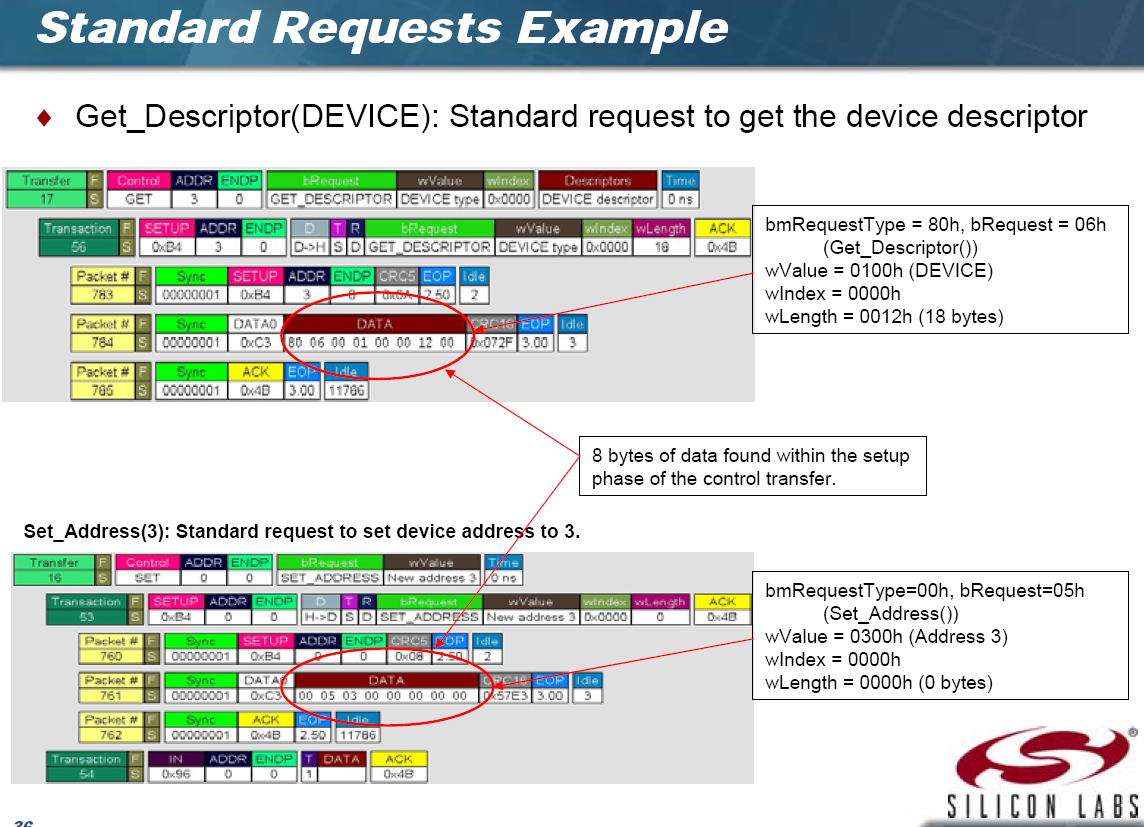

standard requests example

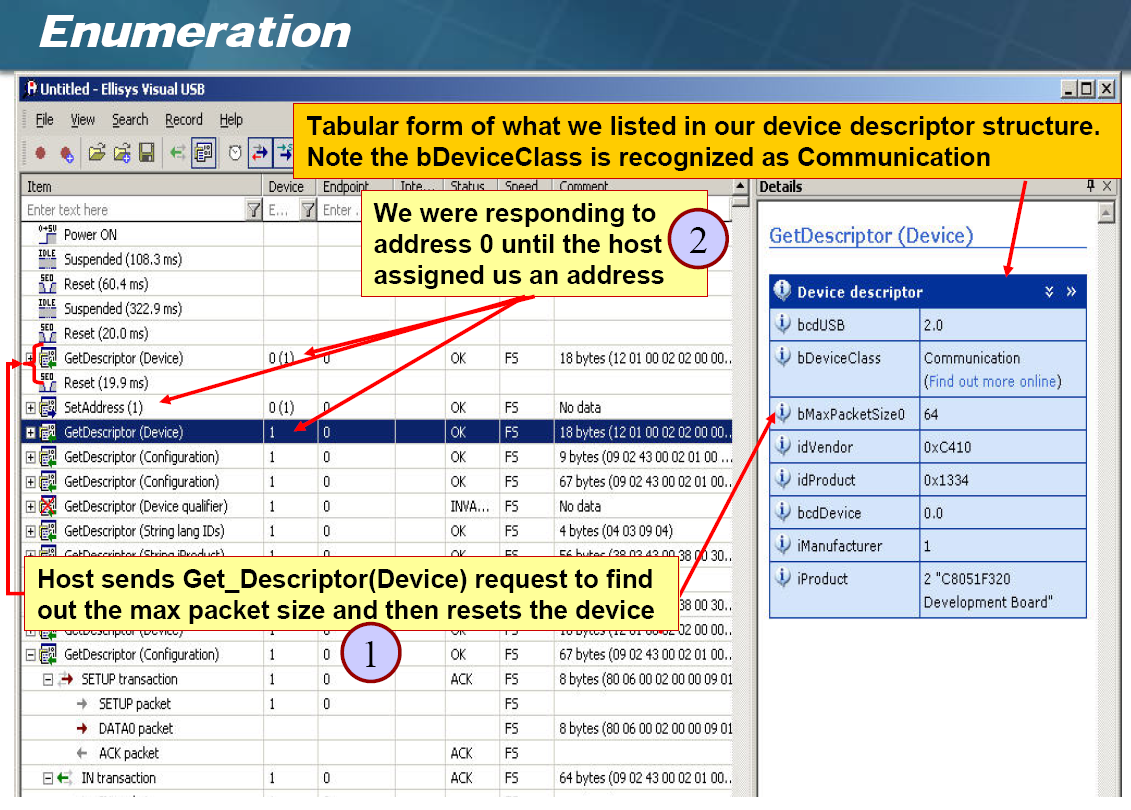

enumeration by ellisys virsual usb

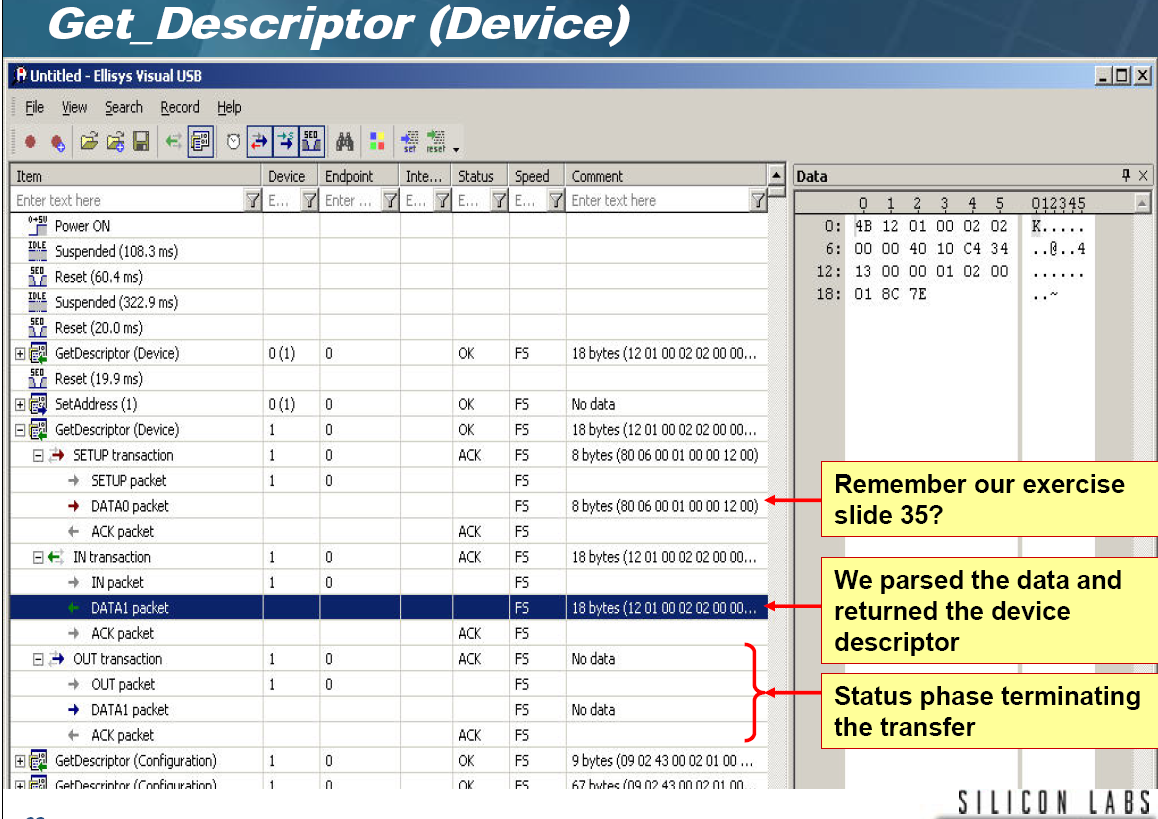

example for get_discriptor device

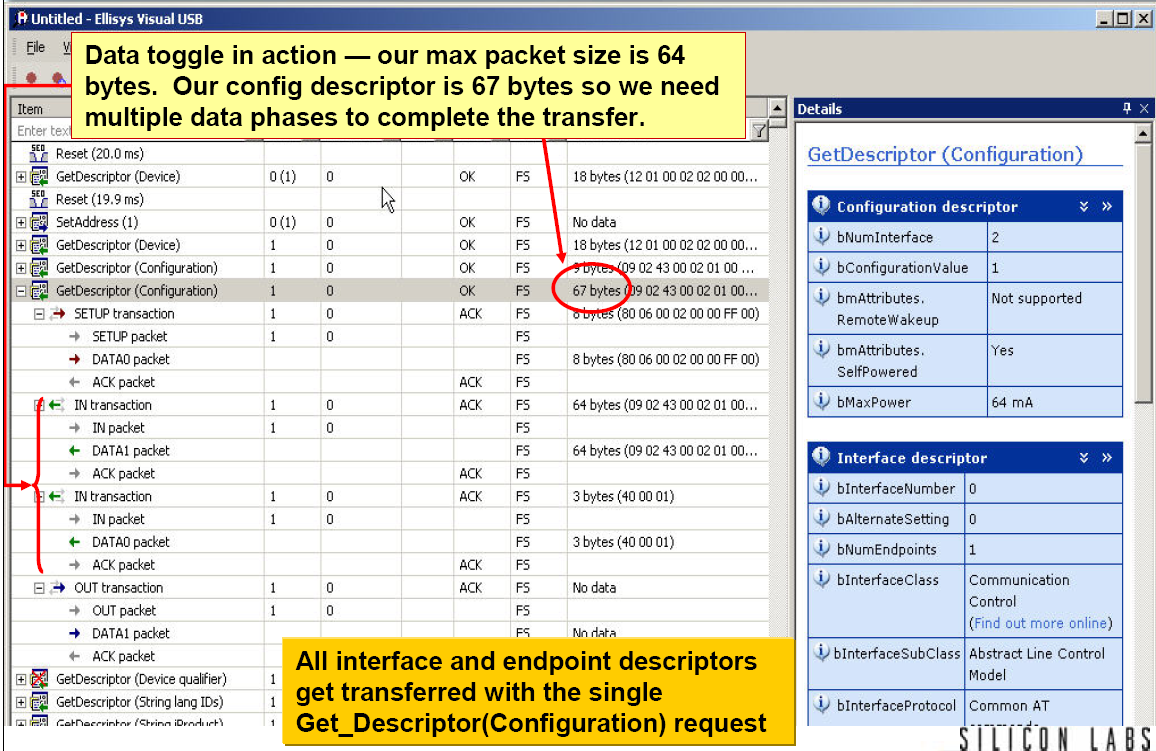

data toggle in action our max packet size is 64 bytes

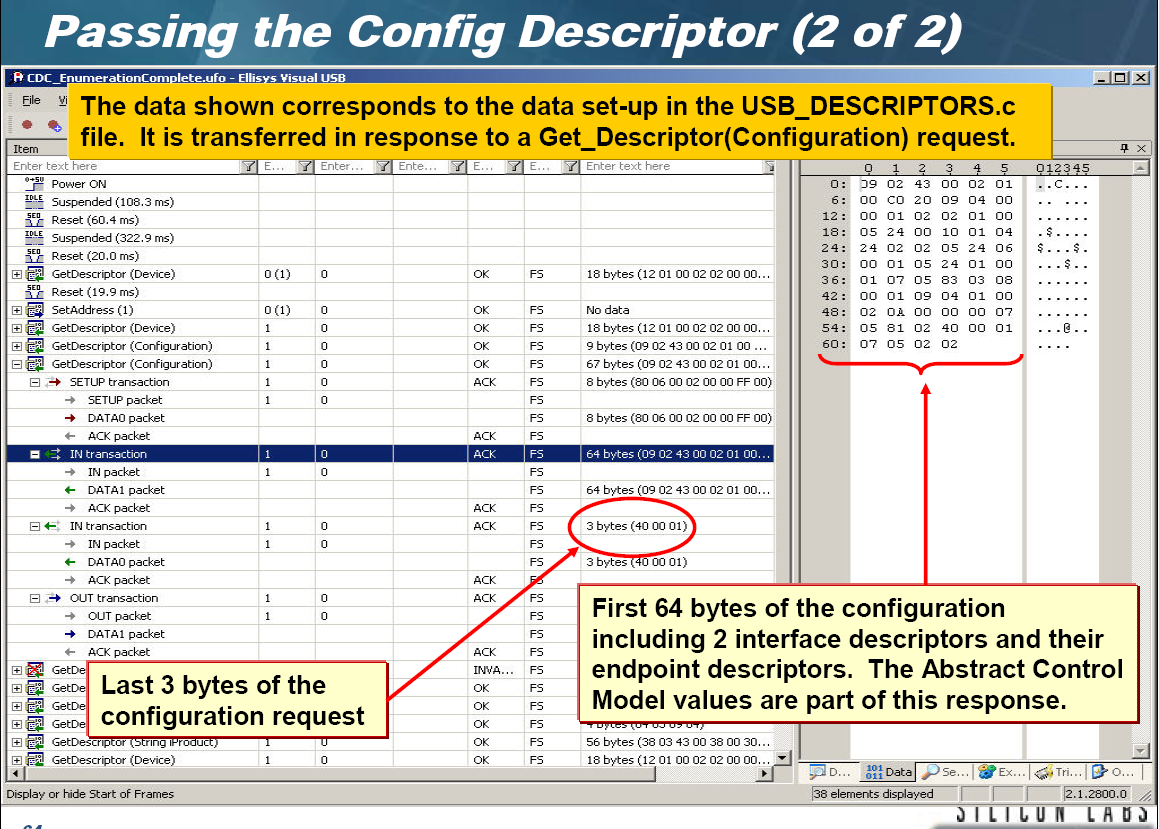

passing the config descriptor 2 of 2

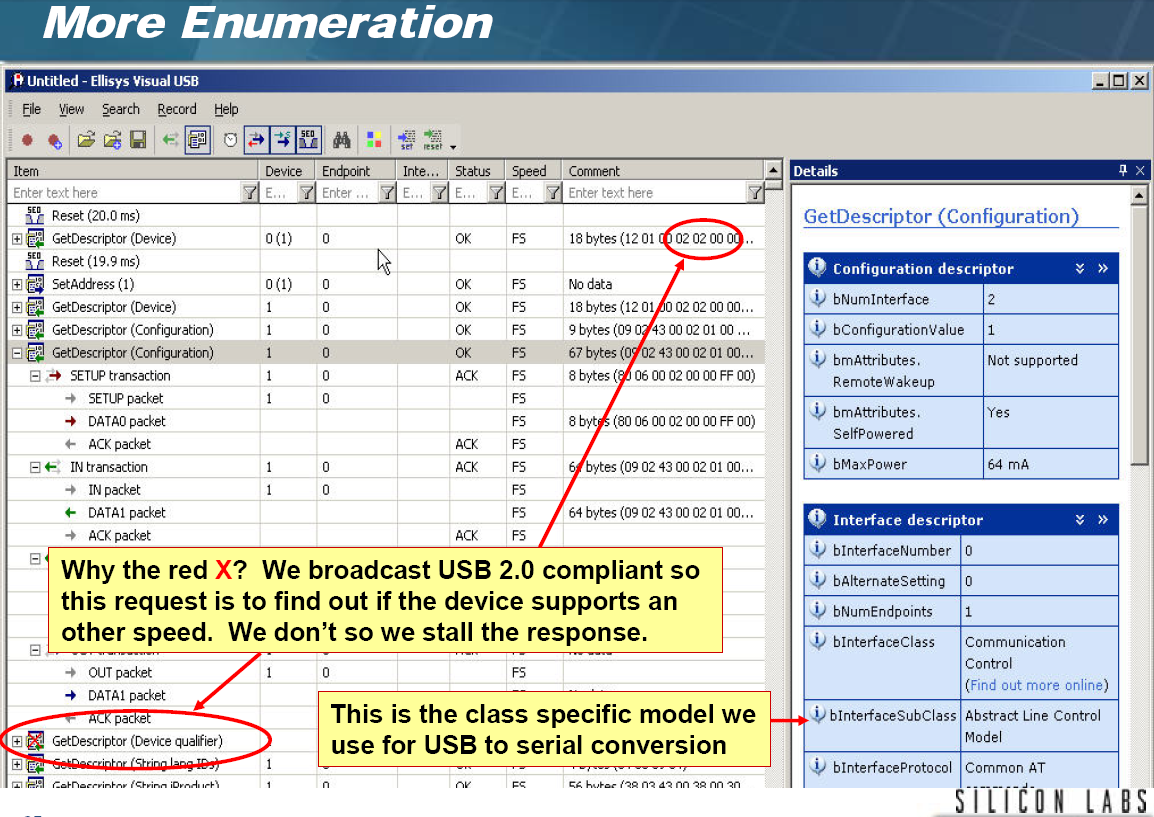

more enumeration why getDescriptor device qualifier fail

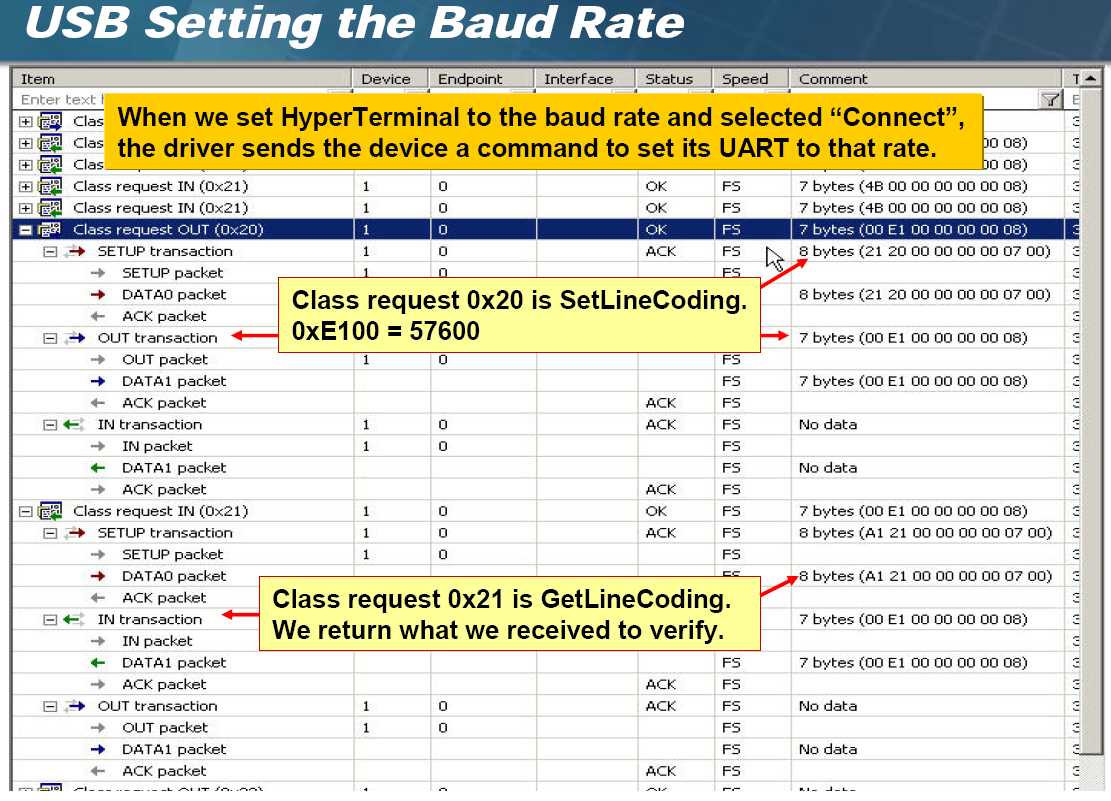

usb setting the baud rate for uart

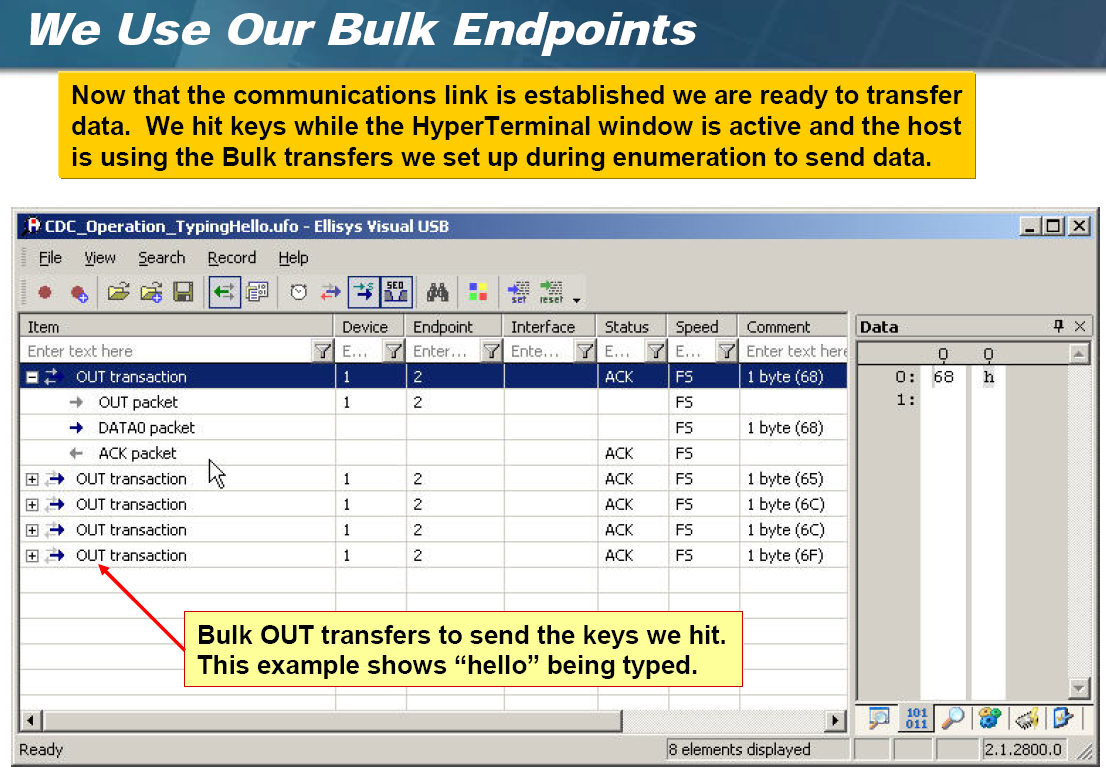

we use our bulk endpoints



另外,再贴上,对应上面这些,带解释的USB抓包数据分析,的原始抓包的数据截图,

只有其中一部分,仅供参考:

ellisys visual usb originally captured for enumaration

ellisys visual usb originally captured for get_descriptor device

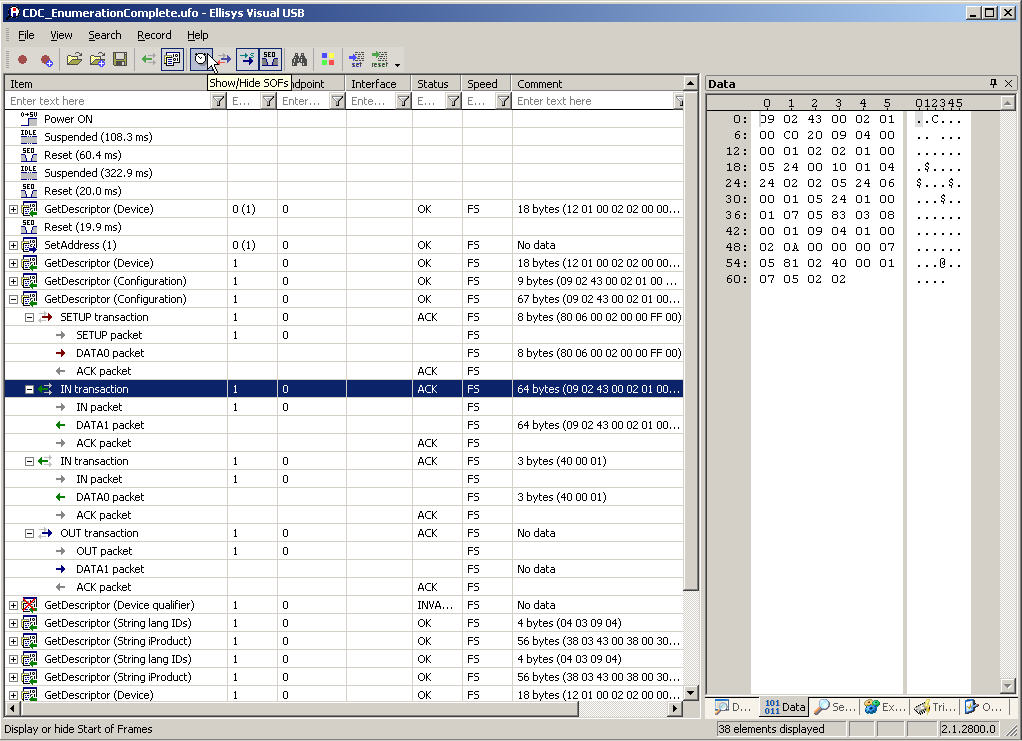

ellisys visual usb originally captured for data toggle in action

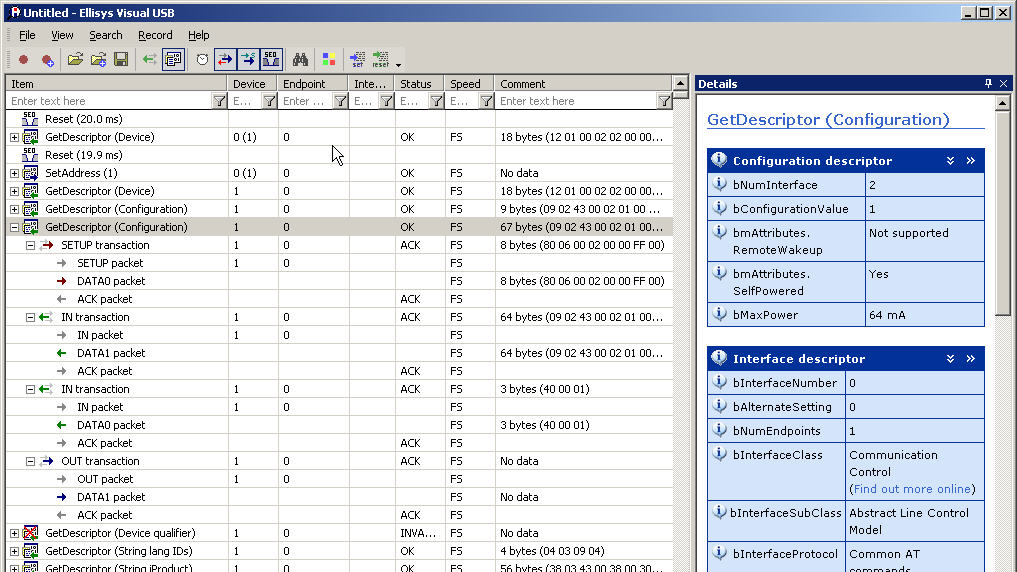

ellisys visual usb originally captured for passing config descriptor

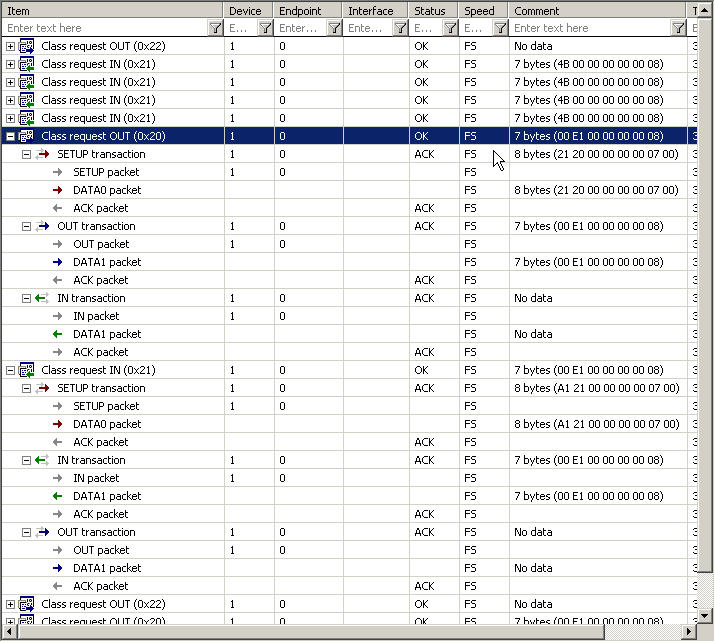

ellisys visual usb originally captured for more enumeration

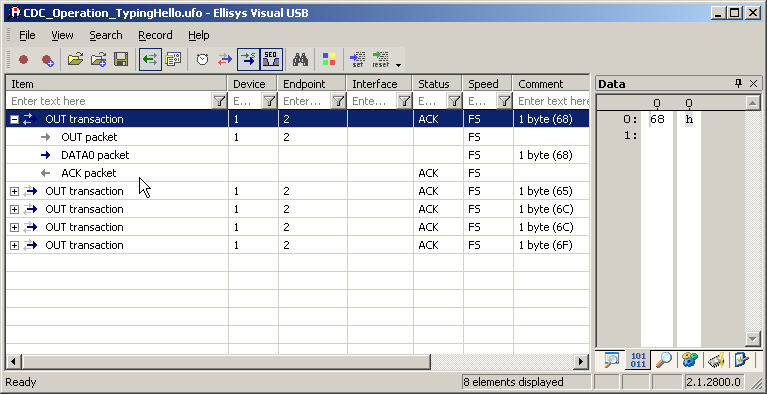

ellisys visual usb originally captured for CDC Operation typing hello ufo



【总结】

Ellisys的这个USB Analysis Software,效果是真心不错的。

图文并茂啊。
