【记录】拆机Netgear R6220路由器并研究是否可以通过TTL线的串口刷机

USB crifan 45浏览 0评论

折腾:

【未解决】尝试通过接串口和重新刷机去修复变砖的Netgear R6220路由器

期间,需要去给变砖的Netgear R6220路由器,拆机,研究一下电路板上是否有是否有直接支持杜邦插座的串口,是否方便刷机,是否有机会救活变砖的路由器。

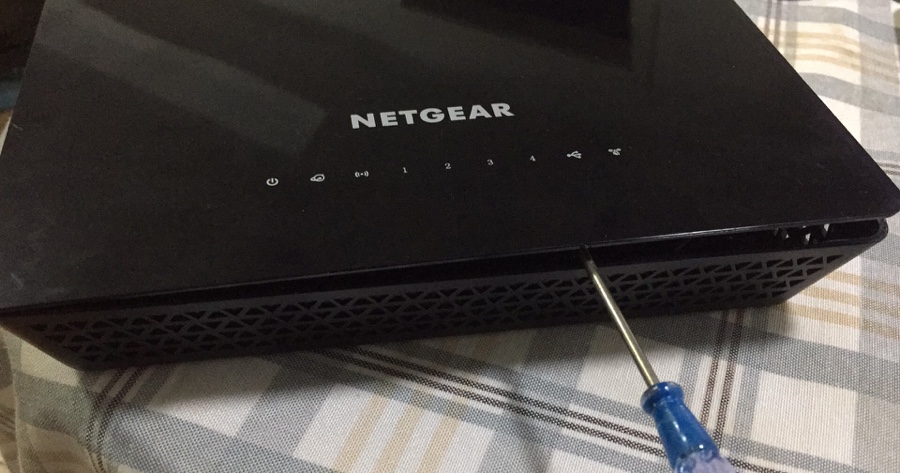

自己试了试,是用螺丝刀,撬开上盖的:

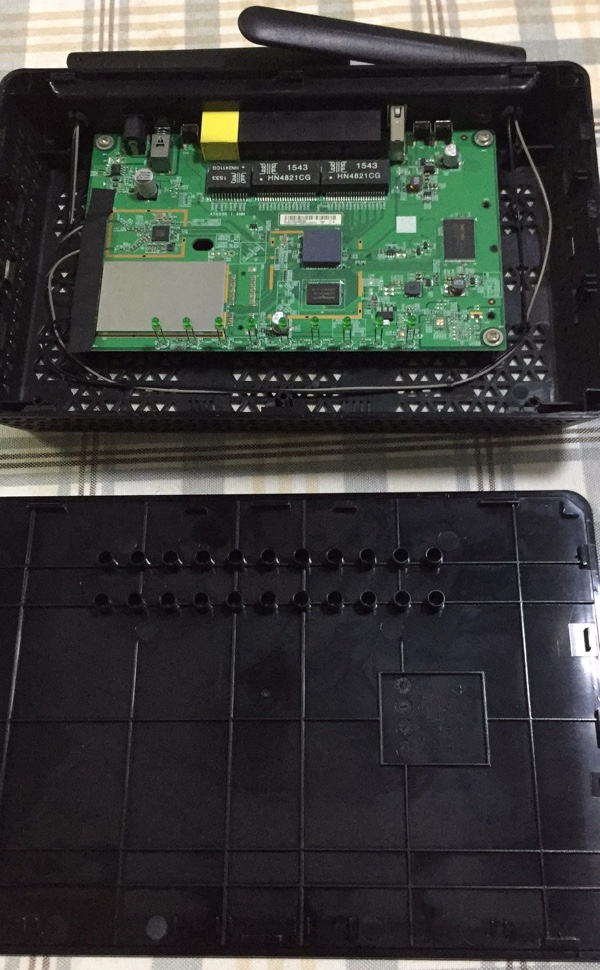

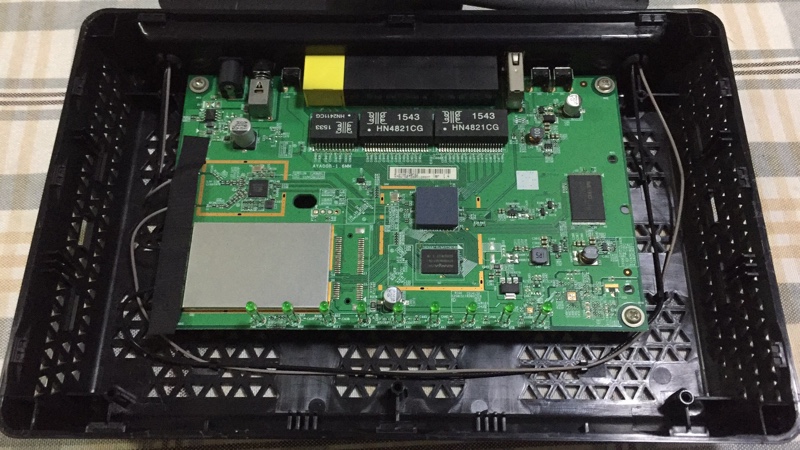

然后打开盖子,去看看串口的pin脚,是否可以直接用杜邦线插上

感觉需要想办法先把电路板卸下来,否则电路板背面无法查看到啊。

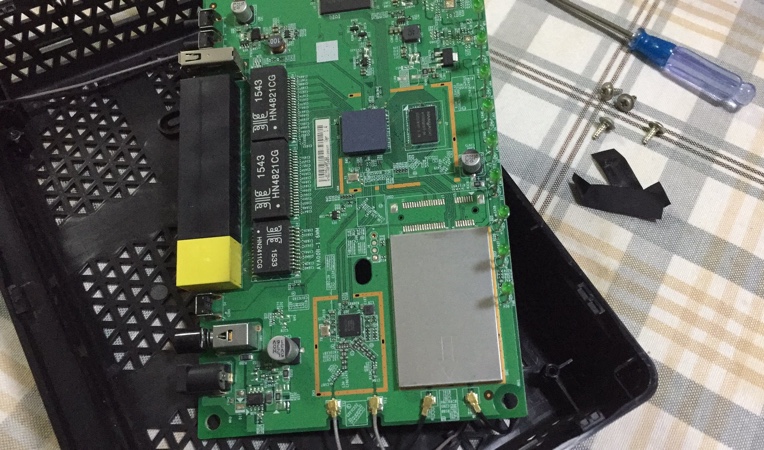

把电路板上四个角的四颗螺丝卸下来

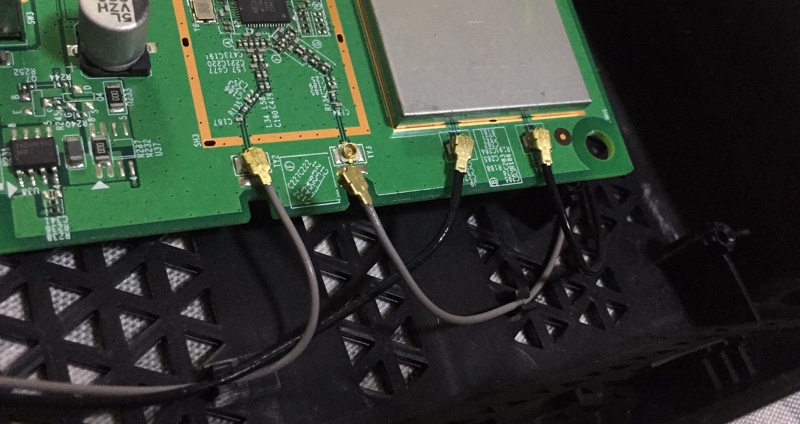

然后发现,天线金属线插头,可以拔掉小盖帽的,

且拔掉之前,拍照记录对应线的位置:

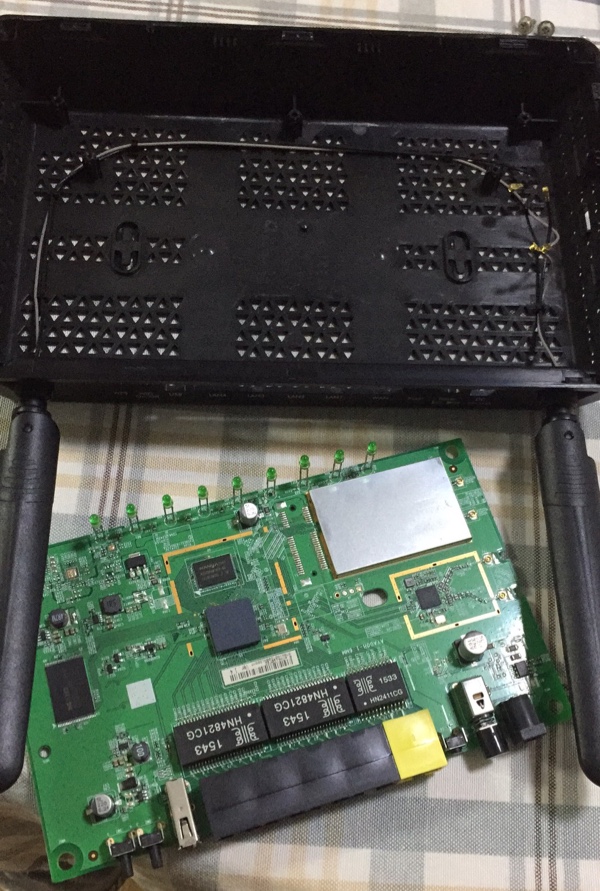

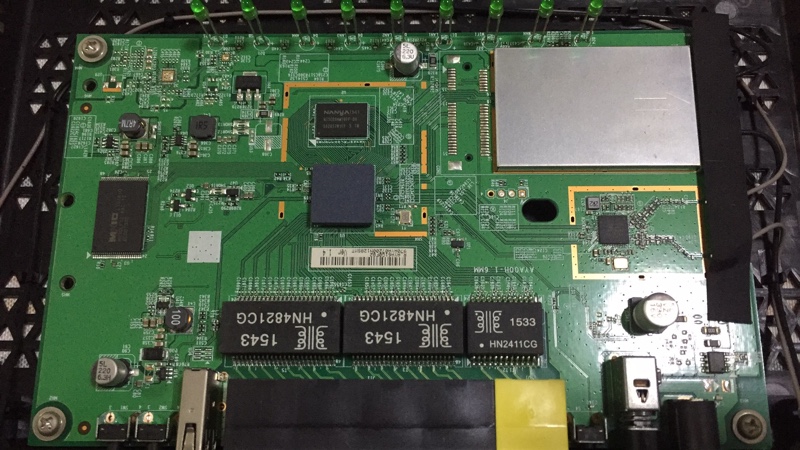

然后电路板就拿下来了:

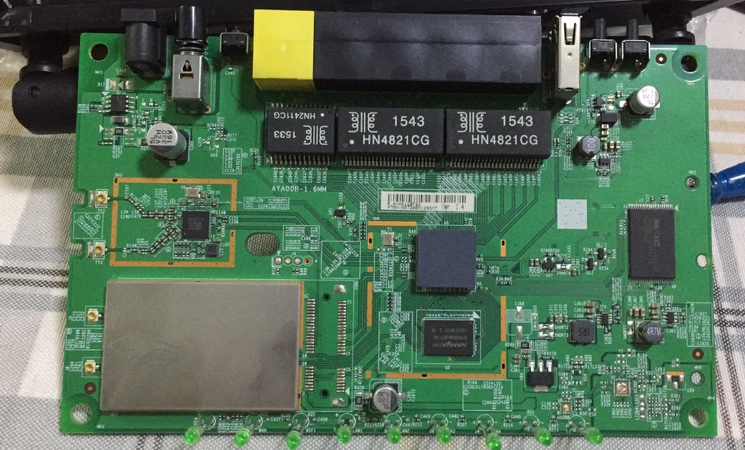

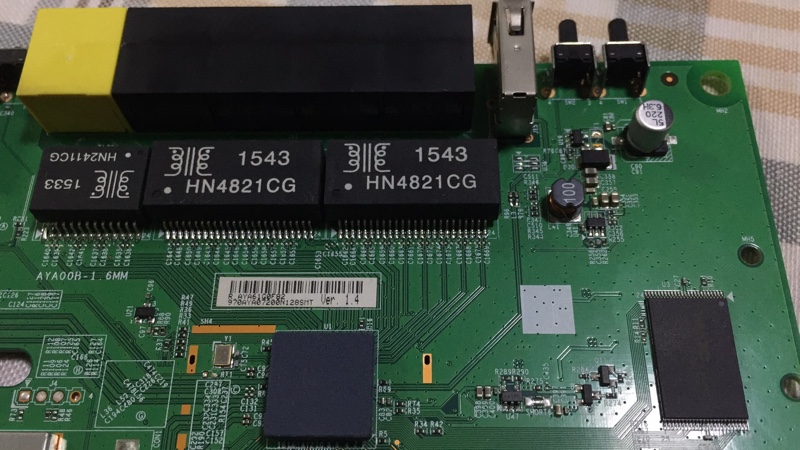

电路板正面特写:

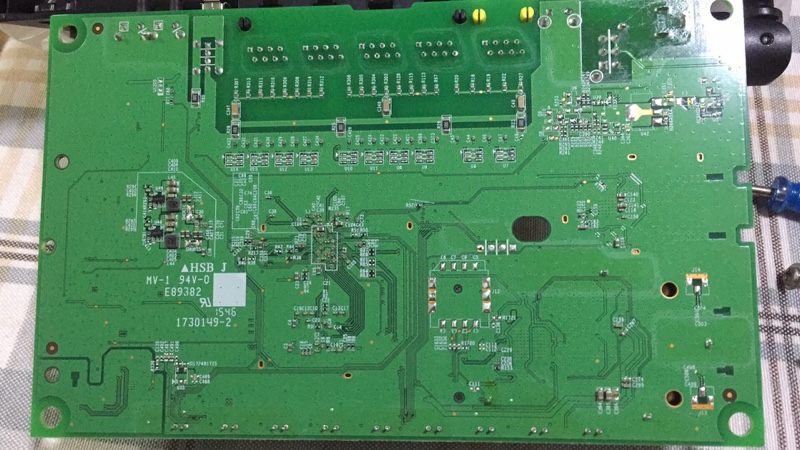

电路板背面特写:

然后好像没看到串口位置。

去和网上别人的对比看看

How to Set Up a Serial Console for NETGEAR R6200v1 | MyOpenRouter

和:

R6250刷梅林固件救砖及刷回原厂 – Fangs Blog – 一些技术心得

都不一样啊

而且感觉这里的串口:

  • 一是:没有那些针脚可以直接拔插

  • 二是:不会整个把串口模块去掉了吧?

    • 因为和R6200v1的串口位置,有个白色的地方,现在是空的了

Netgear R6220 串口

Netgear R6220 serial pin

R6220 SPI flash 记号2 – 硬件改造 – 中国无线论坛

-》

updateing/openwrt-r6220: OpenWrt on Netgear R6220 (deprecated, see )

updateing/lede-source: LEDE with various device support

Solved: PIN Code Location on Router – NETGEAR Communities

Help for r6220 serial port – NETGEAR Communities

Reinstall the firmware on a router without the setup CD recovery tool | Answer | NETGEAR Support

Netgear R6220 serial pin – Google 搜索

R6220 FAQs | Answer | NETGEAR Support

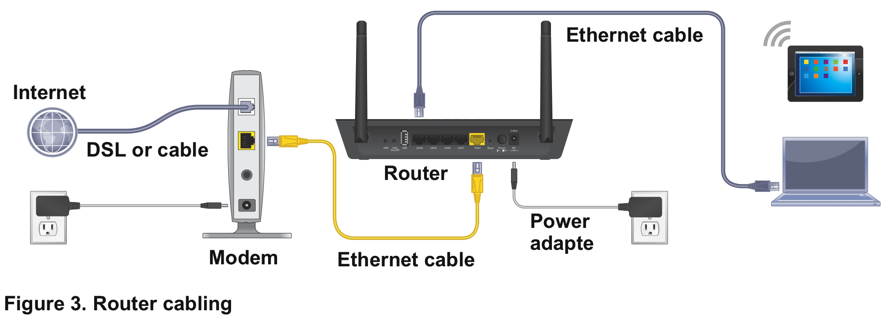

https://www.downloads.netgear.com/files/GDC/R6220/202-11443-04_R6220_EN_08Jan2016.pdf

-》

Product | NETGEAR R6220 – wireless router – 802.11a/b/g/n/ac – desktop

网件 R6220 串口启动信息 – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

Netgear R6220 – WikiDevi

里面有产品截图,和我的一模一样

File:R6220-top.jpg – WikiDevi

File:R6220-rear.jpg – WikiDevi

File:Netgear R6220 PCB.jpg – WikiDevi

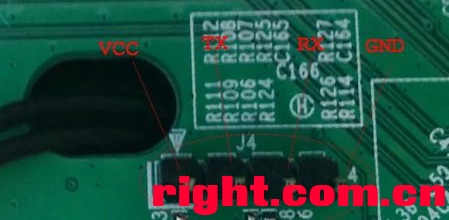

File:Pin Serial TTL R6220.jpg – WikiDevi

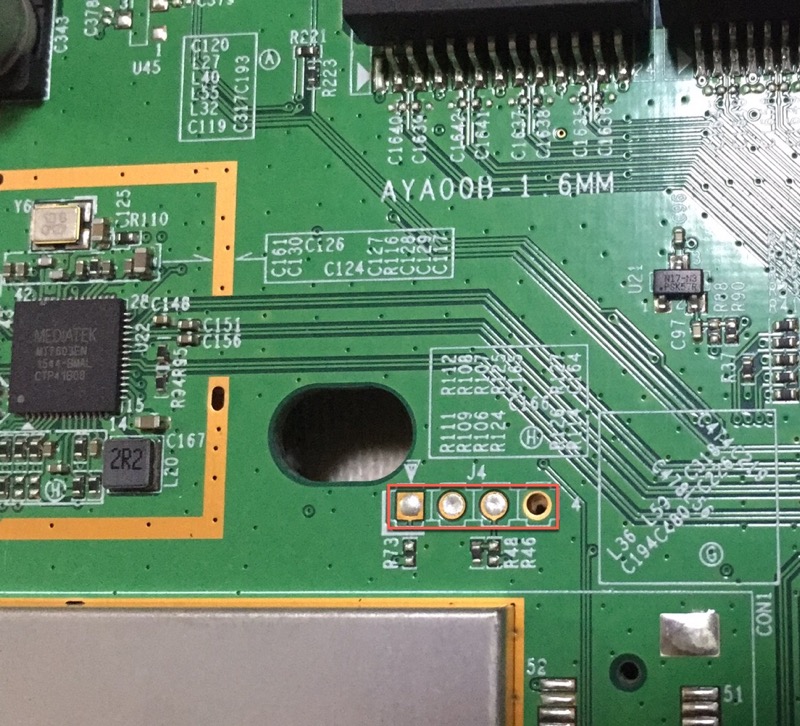

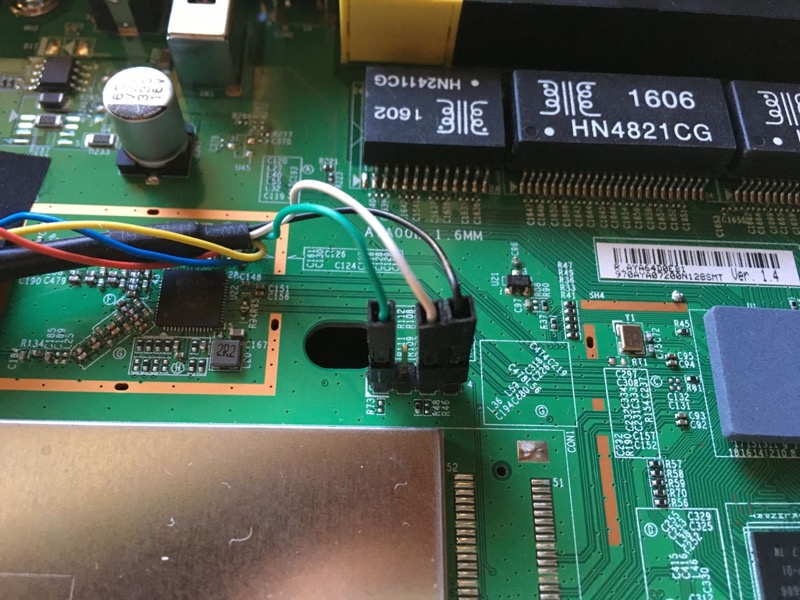

然后对应着自己的此处是还没焊上接线的:

所以是:

要先去买ttl先(转usb,串口)

另外,对于ttl线的话的每个针脚:

要么焊上去

要么先安装上 (听别人提及的)杜邦插座

所以此处基本上确定:

是可以用TTL线接出来后,用串口给R6220去刷机的。

然后就是:

【记录】买烙铁和TTL线USB转串口线

【记录】用烙铁和TTL线给Netgear R6220焊接出串口用于恢复刷机
