【未解决】尝试通过接串口和重新刷机去修复变砖的Netgear R6220路由器

路由器 crifan 39浏览 0评论

折腾:

【未解决】Netgear R6220路由器升级官网固件却挂了变砖了

期间,R6220变砖了,reset不行,也用了网上说的其他比如30:30:30的reset等办法,也还是不行。

而另外参考了很多帖子:

netgear 变砖 电源灯不亮

Netgear 3500L 故障,求高人指点 – 无线路由器硬件改造以及故障维修 – 恩山无线论坛 – Powered by Discuz!

NETGEAR WNR3500L 变砖了,求修复指导 – 无线路由器硬件改造以及故障维修 – 恩山无线论坛 – Powered by Discuz!

WNR3500L刷第三方固件变砖后修复过程 – 无线路由器硬件改造以及故障维修 – 恩山无线论坛 – Powered by Discuz!

理论上来说:

可以打开盖子,然后想办法用万用表测试电压和电流

然后找找网上有没有说的 哪个是可以短接的

然后想办法解出来串口,或许有救

但是现在没人说R6220是哪些接口可以短接和接触TTL的串口?

网件6300V2变砖!求助各位大神!!! – 网件无线路由器及网络设备 – 恩山无线论坛 – Powered by Discuz!

“tx,rx先接好,留一根地线等电源打开2秒后,再插上。搞定

ttl线备好但不插上去,开机过一会再插ttl,或者换其他ttl板,我也遇到过你一样的问题,我有两个ttl,一个ch341的,一个pl2303的,有时可以插上开机,有时插上就跟你一样现象,我就是先开机再插线就能进终端。”

那剩下就是:搞清楚netgear R6220的ttl串口是哪几个

Netgear R7800刷机失败变砖,求救! – 无线路由器硬件改造以及故障维修 – 恩山无线论坛 – Powered by Discuz!

网件R6300电源灯一直闪烁是什么原因_百度知道

netgear R6220 ttl

网件R6220 变砖求修复。 – 网件无线路由器及网络设备 – 恩山无线论坛 – Powered by Discuz!

“R6220 采用的是TOP48 Nand Flash,而非16脚八脚SPI Flash。所以便宜的编程器是没法用的,我看了一下,Nand Flash编程器淘宝一般800元左右。所以为啥同样用Nand Flash的刷坏的斐讯K3C,K3砖头基本卖不到50块钱。就是因为不好整”

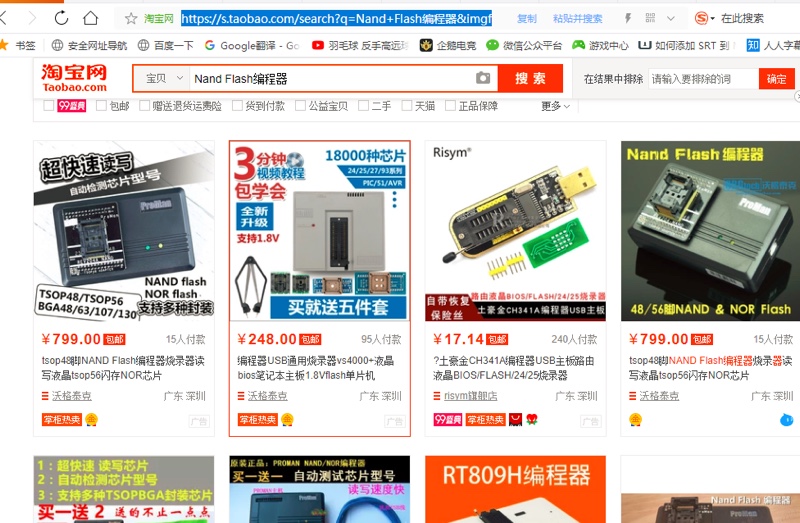

Nand Flash编程器

要800左右

网件 r6220 固件资源 – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

“前几天贪便宜239元买了网件R6220, 看重的是他的千兆Lan。想用5G桥接,拿来当ac网卡用。

没想到官方固件超级简陋…没有WISP。坑死…

想要自己编译固件,奈何没有这种flash用的编程器也没有不死uboot, 不敢乱弄”

[5.3更新FAQ] 网件R6220 已经适配Breed, 潘多拉和Openwrt 附不拆机刷方法和固件 – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

R6220 SPI flash 记号2 – 硬件改造 – 中国无线论坛

网件 R6220 硬改刷 openwrt – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

可以参考上述帖子,找找具体哪些针脚

R6220 | WIFI 路由器 | 网络 | 产品 | 家用 | NETGEAR

抽空去官网看参数细节

抽空看:

netgear R6220 ttl – Google 搜索

How to Set Up a Serial Console for NETGEAR R6200v1 | MyOpenRouter

抽空R6220 可以参考

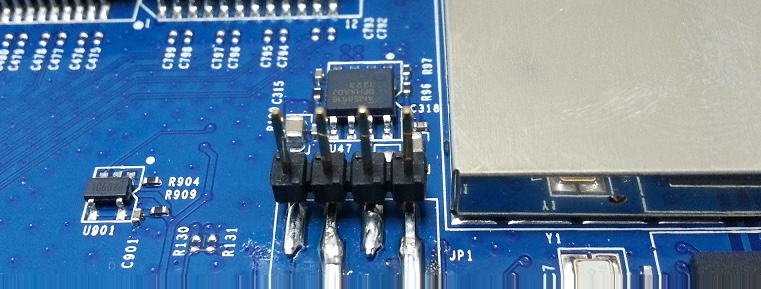

R6250刷梅林固件救砖及刷回原厂 – Fangs Blog – 一些技术心得

可以参考

R6220 网件 路由器 串口 刷机

网件R6220刷breed变砖的维修

“网件R6220路由器的特点,有多种固件支持,并且有breed和PB-BOOT不死uboot加持,可玩性很强,刷机较不易变砖”

R6220 breed web控制台

路由器刷breed Web控制台助手v3.4版_百度经验

路由器刷breed Web控制台助手v4.8版本 – 斐讯版面(未经论坛许可请勿发布广告) – 恩山无线论坛 – Powered by Discuz!

请大神推荐路由器 – 无线路由器 – 中国无线论坛

PHICOMM 斐讯 K2路由器评测 | 斐讯 K2路由器刷OpenWrt固件教程_什么值得买

“在配置固件的过程中还有个奇葩的问题,就是路由器提示有新固件可以升级,点进去,按提示一步步操作,最后等了半天还是没有升级成功。百思不得其解。最后在串口显示里面看了下信息,发现wget报错404,升级不成功的原因是网件官网这个固件对应的ftp服务器里面没有这个新版本固件的下载。

然后去官网下载最新版本的固件,手工上传固件升级,然后还是无法升级成功,报错,固件类型不对。什么,这明明是你家官网的固件好不好!难怪前几天有人反馈说看见固件里面有更新提示就升级了,然后没反应,拔电就砖了。这个锅应该是网件官方来背。”

网件 R6220 刷机 LEDE(openwrt)固件教程 | 水能载舟 亦可赛艇

不死 bootloader pb-boot=Pandora Box

鸡年吉晒单 篇一:NETGEAR 美国网件 R6220 双频千兆无线路由器刷PandoraBox_使用评测_什么值得买

Netgear 网件 R6220 有第三方固件可以刷吗? – 网络设备 – KoolShare – 源于玩家 服务玩家

R6250刷梅林固件救砖及刷回原厂 – Fangs Blog – 一些技术心得

网件R6220刷不死U-BOOT变砖的维修记录_美文阅读网

网件R6220刷breed变砖的维修 – 每日头条

TODO:

参考:

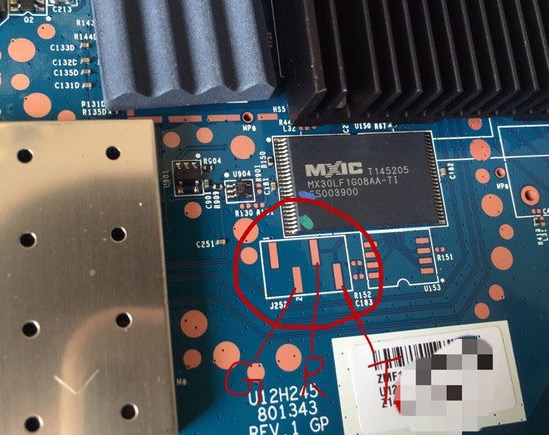

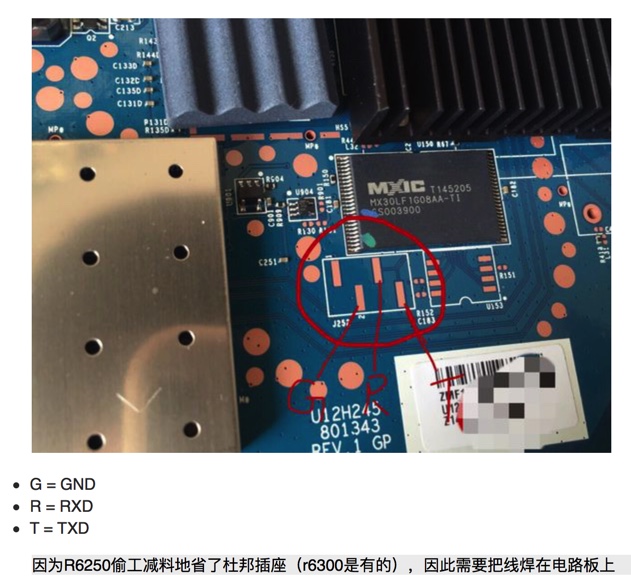

R6250刷梅林固件救砖及刷回原厂 – Fangs Blog – 一些技术心得

和R6220估计是类似的:

“如果你还没有tty线,请上淘宝买一根,一般的USB-tty或者串口线都可以, 如果你没有拆机螺丝刀和电烙铁记得也买一套”然后去:

tty-》估计是笔误,应该是ttl

此处,先去:

【记录】拆机Netgear R6220路由器并研究是否可以通过TTL线的串口刷机

其中去买:

【记录】买烙铁和TTL线USB转串口线

再去:

【记录】用烙铁和TTL线给Netgear R6220焊接出串口用于恢复刷机

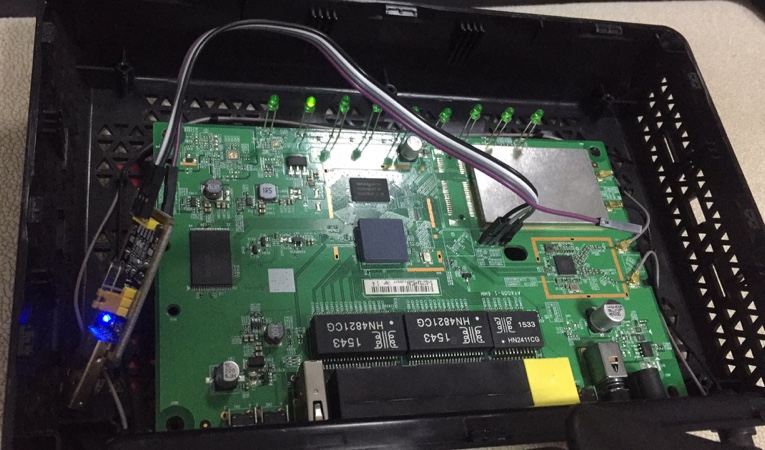

然后已经焊接好了串口,然后就可以去连接到电脑上,看看是否开机能否从串口输出信息

然后需要确认,电路板上的4个接口分别是哪些针脚,以及和USB转串口如何连接

现在假设:

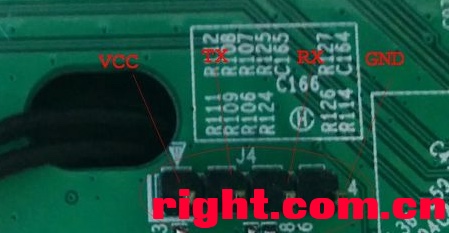

网件 R6220 串口启动信息 – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

VCC,TX,RX,GND从左到右分别是:

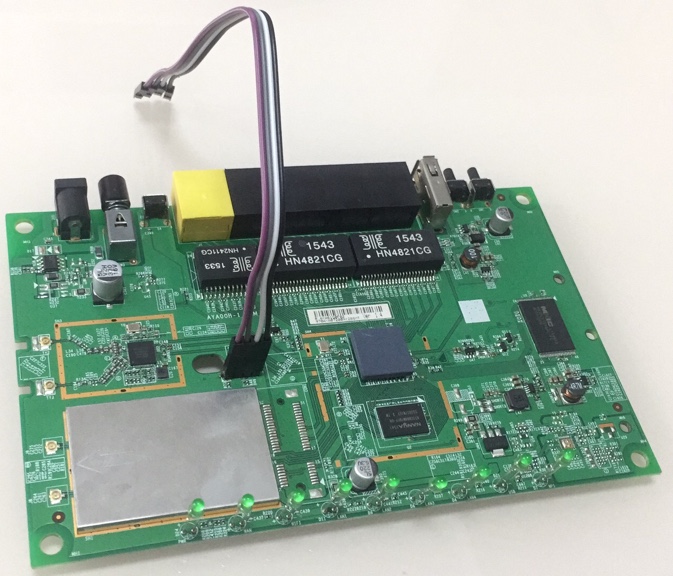

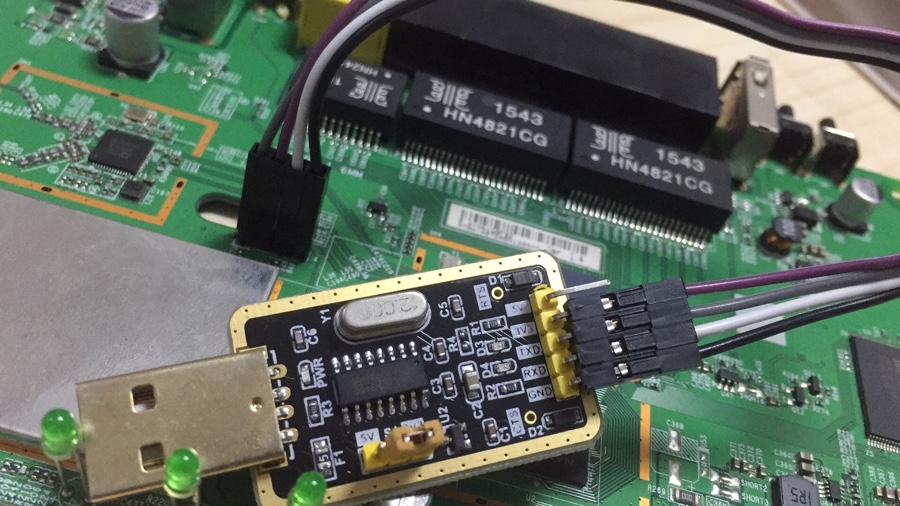

先去接上排线:

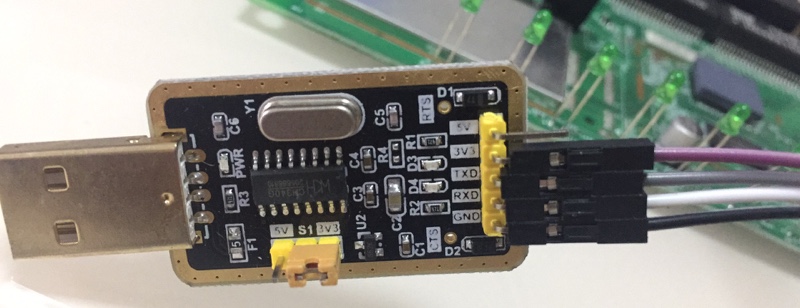

然后再去确定USB转TTL串口如何使用

算了:

  • 电压:默认好像是插在5V的短接帽

    • 拔掉,接上3.3V的

  • 关于接口如何接

    • 算了,拔掉默认自带的 TXD RXD的短接帽,其他就直接插上排线试试

    • 其中电压用3.3V的

然后去:

【未解决】Mac中安装USB转串口的CH340G驱动

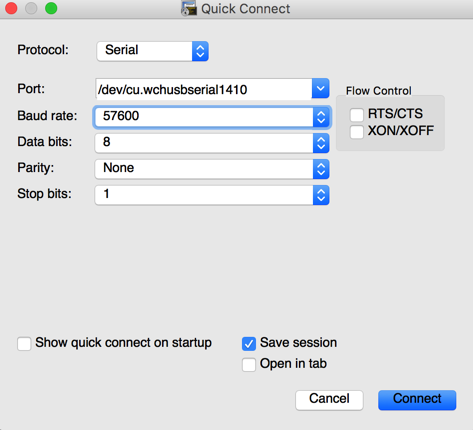

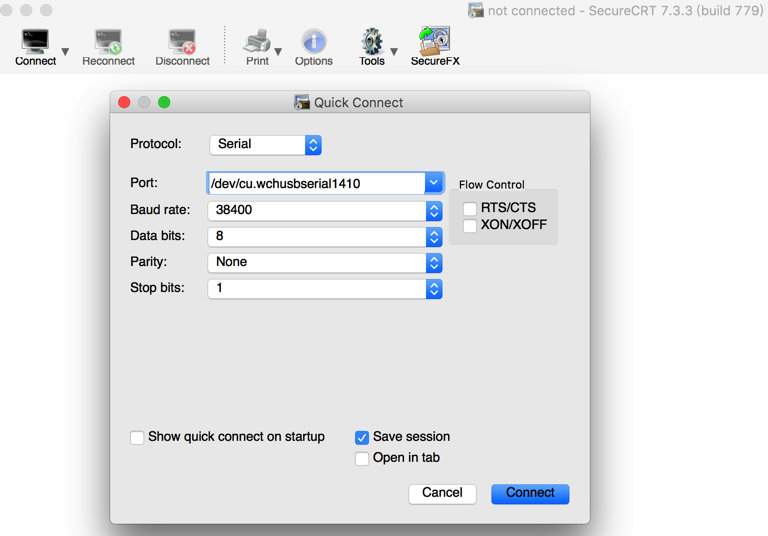

然后再去用串口工具,此处用Mac中SecureCRT:

去连接试试看看

但是对于波特率等选择,此处不清楚,所以去搜搜:

R6220 串口

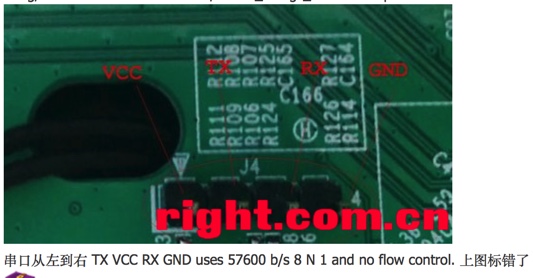

网件 R6220 串口启动信息 – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

“串口从左到右 TX VCC RX GND uses 57600 b/s 8 N 1 and no flow control. ”

此处说了,上图标错了。。。

从左到右分别是:

TX VCC RX GND

先不管,先去试试能否连接

(不过,怀疑是连接错误,导致各个灯都不亮)

所以还是把之前错误的:

VCC TX  RX GND

先去换回来:

TX VCC RX GND

然后再去继续用工具设置连接:

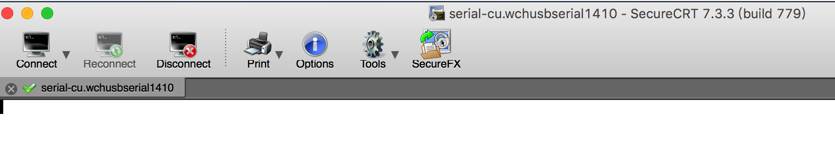

目前没有输出:

重启R6220路由器了,也没有。。

换成115200,也不行。

如果拔掉USB,则会提示出错:

<code>Error reading data on serial port:
  Device not configured
</code>

貌似此处连接是没问题的:

SecureCRT中输出回车键,则此时的TXD的LED灯会闪一下

换成5V,还是不行。

感觉此处电路板已经坏了?

因为上电后,所有的灯都不亮了。。。

后来单独接上电源,发现是:

在上电那一刻,还有3,4个灯,一闪而过-》感觉,希望,应该 是路由器还是好的,没坏

网件R6220成砖,求大神救助! – 网件无线路由器及网络设备 – 恩山无线论坛 – Powered by Discuz!

说是:“拆机 接3根线 就是串口调试

Tx Rx GND 就这3个 ”

以及:想起来别人,即wiki的官网:

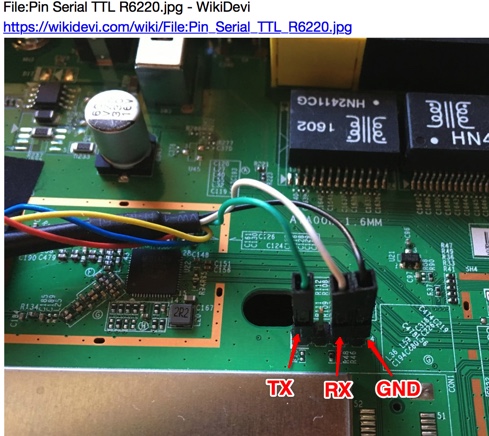

File:Pin Serial TTL R6220.jpg – WikiDevi

只是接了三根线

好像不需要接电源?

去试试,去掉电源

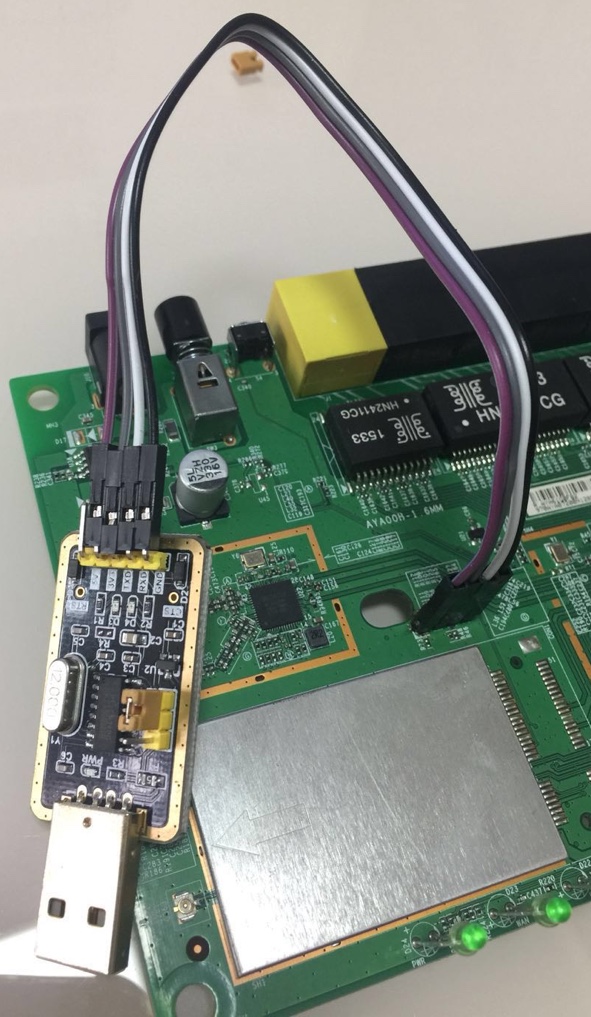

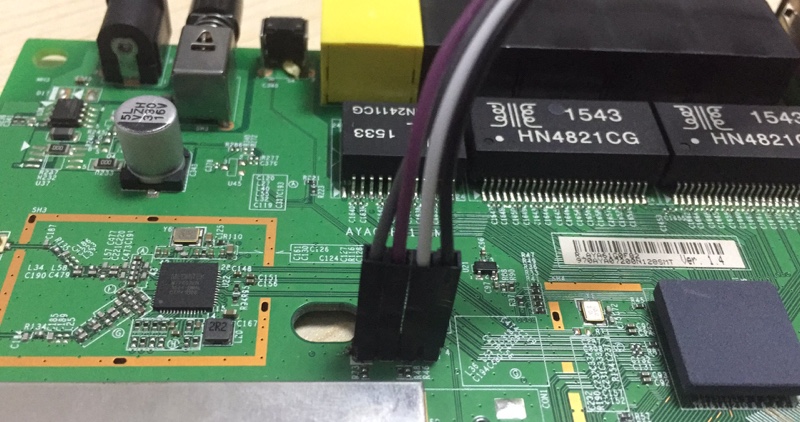

只接:

TX RX GND

然后再去试试

结果:

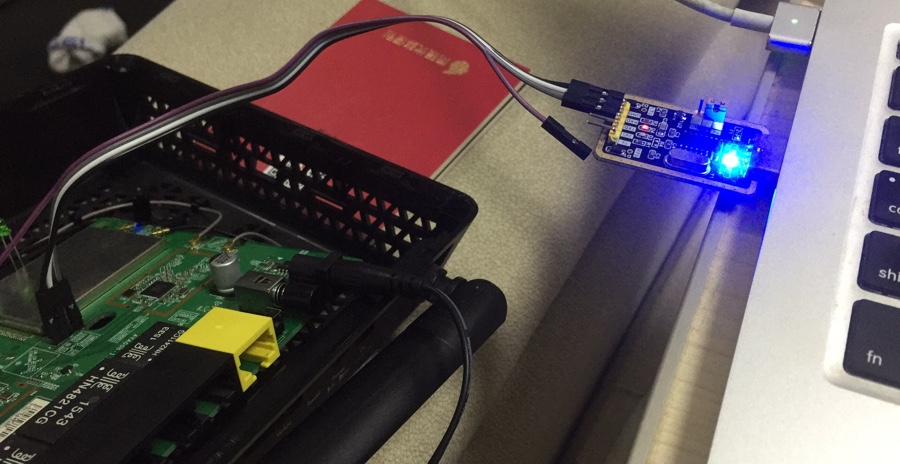

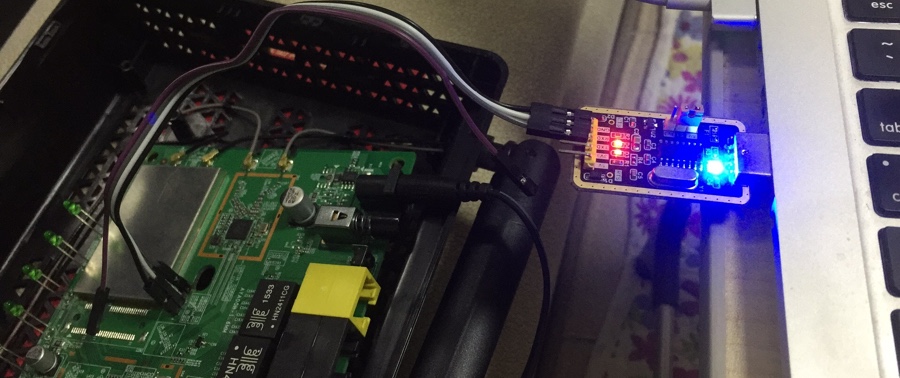

USB卡一插到Mac,2个TX和RX就亮红灯了:

然后路由器上电后,就只有RX灯亮了,但是亮度很低:

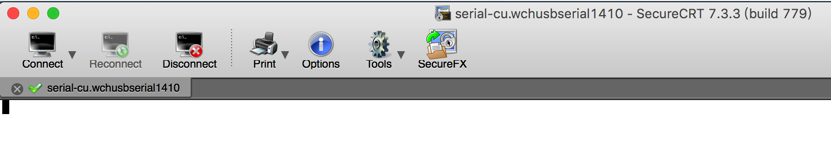

但是串口始终没有数据出来:

然后输入回车TX就亮,倒是符合预期。

R6220 串口 没输出

R6220 serial no output

R6220 serial port no output

Help for r6220 serial port – NETGEAR Communities

Reinstall the firmware on a router without the setup CD recovery tool | Answer | NETGEAR Support

试试短接帽换成3.3V,结果:问题依旧。

Serial / usb to serial port troubleshooting. – Lynxmotion / Electronics & Software – RobotShop Community

所以此处是:

串口始终没有输出,所以没法继续。

网件 R6220 串口 如何输出

网件 R6220 串口

网件R6250变砖恢复记 – 阿里巴巴专栏

R6220 串口 没信息

[5.3更新FAQ] 网件R6220 已经适配Breed, 潘多拉和Openwrt 附不拆机刷方法和固件 – OPENWRT专版 – 恩山无线论坛 – Powered by Discuz!

选个路由器真难啊 – V2EX

R6220 usb转串口 信息

R6220 usb转串口 没有信息

R6220 usb转串口

还是无法得到输出的信息

或许是被焊接排线到串口位置时,把旁边电路影响了?

导致路由器本身的电路板就出了问题了?

不过刚刚在重新接上路由器的无线天线后,结果又可以正常的亮灯了:

显示其中几个灯亮,之后电源灯常亮:

但是诡异的是,之前也是这样的接线,为何灯不亮

此处就可以再去尝试连接usb转串口,看看串口是否有输出信息

再去接上USB到mac笔记本,结果又是路由器的灯不亮了

再去拔掉后,重新上电,也还是不亮了。。。

又试了好半天,结果还是不能正常亮灯了。。。

后来在外接网线后,发现LAN1口的灯亮了

-》以为是灯又正常了呢

然后想要继续去试试USB转串口是否有输出

结果拔掉网线后,LAN口等又灭了。。。。

后来看到:

OpenWrt Project: Techdata: Netgear R6220

也提到了:

“Serial connection parameters:57600 / 8N1”

另外看到了相关的:

Firmware OEM Stock URL:

https://www.netgear.com/support/product/R6220Firmware OpenWrt Install URL: http://downloads.openwrt.org/releases/18.06.1/targets/ramips/mt7621/openwrt-18.06.1-ramips-mt7621-r6220-squashfs-kernel.binhttp://downloads.openwrt.org/releases/18.06.1/targets/ramips/mt7621/openwrt-18.06.1-ramips-mt7621-r6220-squashfs-rootfs.binFirmware OpenWrt Upgrade URL: http://downloads.openwrt.org/releases/18.06.1/targets/ramips/mt7621/openwrt-18.06.1-ramips-mt7621-r6220-squashfs-sysupgrade.tarFirmware OpenWrt snapshot Upgrade URL:

http://downloads.openwrt.org/snapshots/targets/ramips/mt7621/openwrt-ramips-mt7621-r6220-squashfs-sysupgrade.tar

但是此处是实在是串口都没有输出

感觉是彻底挂了,无法恢复了。

【总结】

目前Netgear R6220路由器的现象是:

  • 正常上电后,之前还亮(虽然是一闪而过的)的(电源灯等)灯,现在都不亮了

  • 用USB转串口接出串口后,始终无输出

推测:估计是最早的启动阶段(CFE或Uboot)都挂了

导致:串口都没有输出

所以无法继续修复。彻底变砖了。
