【整理】Siemens组态软件:WinCC

PLC crifan 1802浏览 0评论

WinCC简介

WinCC是西门子的组态工具。

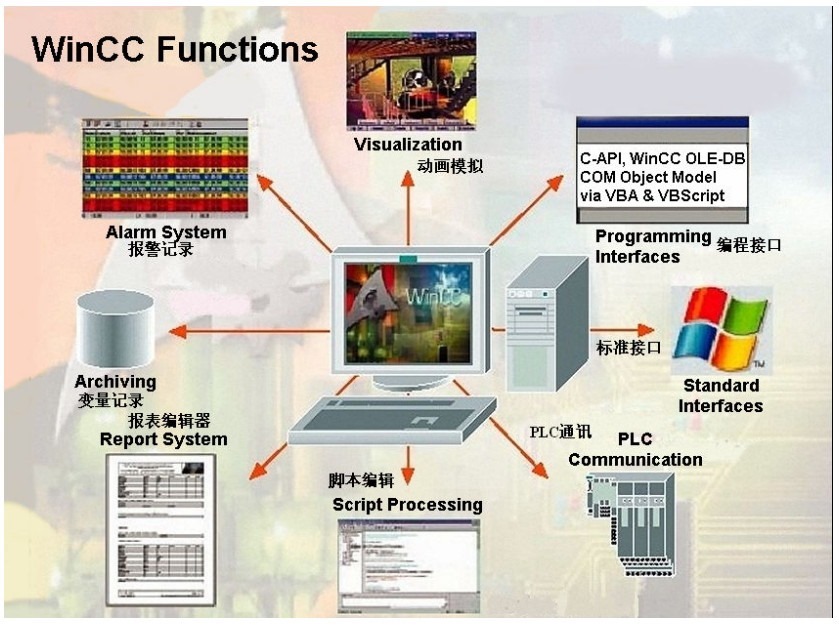

WinCC的功能

wincc functions detail figure



基本功能:

  • 全图形显示
  • 报警显示,报警归档和报警记录。
  • 测量值采集(归档功能、数据压缩、最小值和最大值等)。
  • 报表编辑器,用于把机器顺序和过程顺序以个别报表形式形成文件。
  • 对各种PLC系统的过程通讯。
  • 标准接口,例如,Microsoft程序。
  • 在所有的WinCC应用模块中都有编程接口(API),允许访问数据和函数。复杂的可视化任务可以使用ANSI-C和VB编程语言来解决。



扩展功能:

  • 用户归档、服务器选项、冗余功能
  • WinCC/Web Navigator基于Web的操作和监视
  • ProAgent过程诊断
  • Dat@Monitor过程可视化和数据分析
  • Connectivity Pack访问WinCC归档和报警
  • Industrial Data Bridge建立数据库与IT系统的链接
  • SIMATIC IT PPA 过程数据的评估和雅俗
  • SIMATIC WinBDE机器数据管理
  • WinCC/Audit建立和管理审计跟踪
  • SIMATIC Logon全厂范围的集中用户管理
  • WinCC/IndustrialX组态用户自定义的ActiveX对象
  • WinCC/ODK开放性开发软件包
  • WinCC/CDK通道开发软件包
  • ……



可选项及附件:

  • WinCC/User Archive:支持用户归档,从中能以数据记录形式存储数据,这些数据可以作为配方或资料数据在WinCC和控制器之间交换。
  • WinCC/Server: 用来将一个单用户解决方案扩展成最多有12个WinCC服务器和每个服务器有32个客户机的一种功能强大的(分布式)客户机/服务器系统。
  • WinCC/Redundancy:由于冗余的WinCC工作站或服务器可以彼此监视,因而提高了系统的可用性,保证了工厂的可操作性并可以连续地采集数据。
  • WinCC/Web Navigator 由此刻借助于Microsoft Internet Explorer,通过互联网/内部网操作和监视整个工厂,而不必对WinCC项目作任何变动。瘦客户机解决方案使你除PC外,还可在Windows CE下使用可靠地本顶设备和移动个人数字助手(PDA)。
  • WinCC/ProAgent:可有选择和快速地对工厂和设备进行过程诊断。由于它完全继承在SIMATIC 过程诊断系统中,ProAgent可提供基于STEP7、Engineering Tools以及SIMATIC S7控制系统的一致性解决方案。
  • WinCC/Dat@Monitor 在任何办公用PC上,使用象Microsoft Internet Explorer或Excel那样的标准工具来显示和评估当前过程状态和历史数据。
  • Connectivity Pack 使其他的应用程序通过OPC HAD或OLEDB访问WinCC归档,并支持通过OPC A&E传递消息。
  • WinCC/ODK 给出了开放性编程接口(C-API),使你能用它来访问WinCC组态和运行时系统的数据和功能,甚至能建立用户自己的应用程序。
  • WinCC/CDK 用于通道DLL开发(外部驱动程序接口)





WinCC应用框架

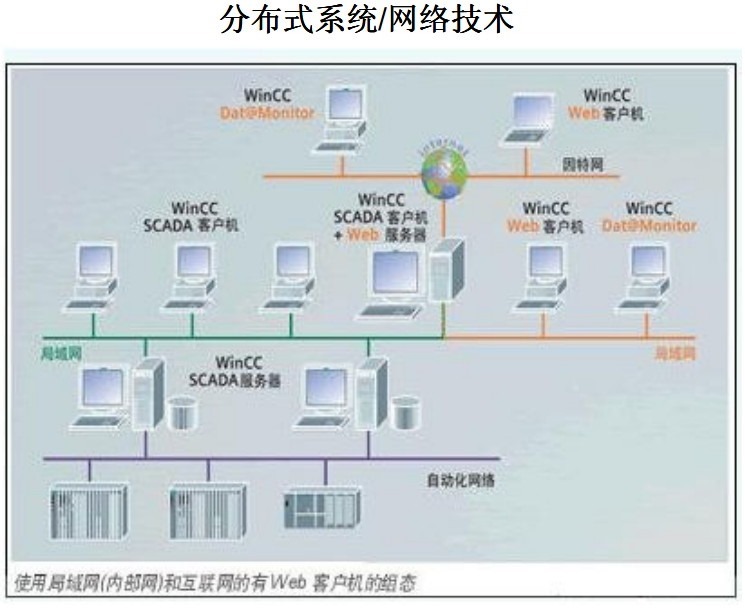

下图是分布式系统/网络技术的架构中,用到了WinCC:

distributed system network technology use wincc



WinCC软件截图

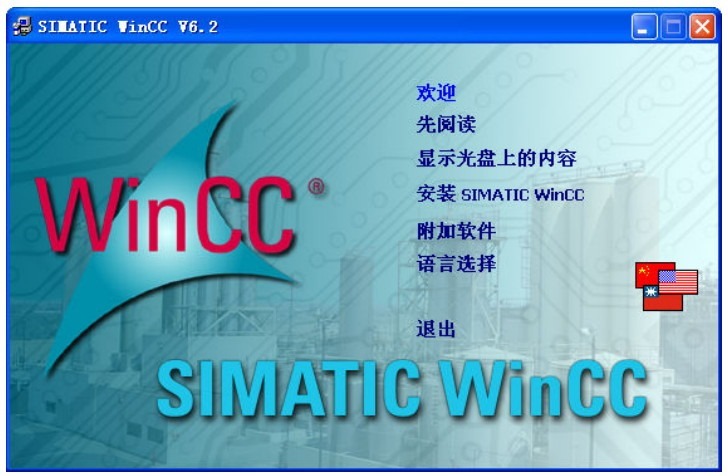

安装界面:

simatic wincc v6.2 install screenshot

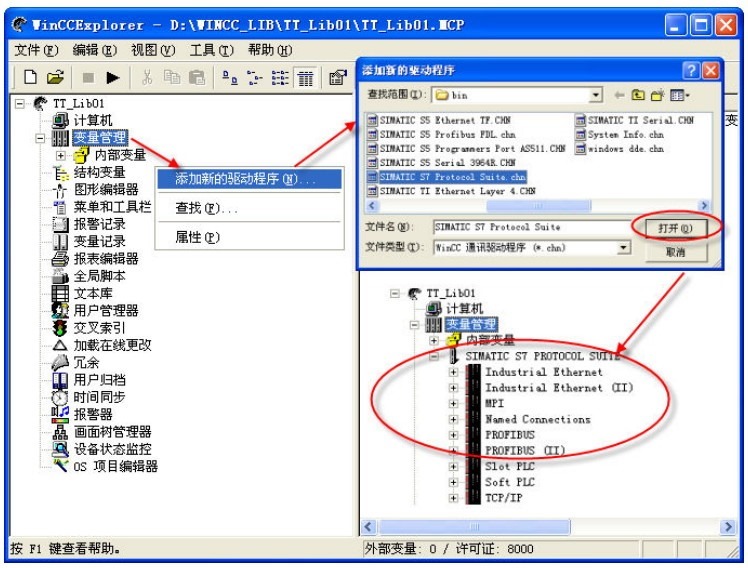

软件运行截图:

wincc explorer screenshot example



图形界面编辑:

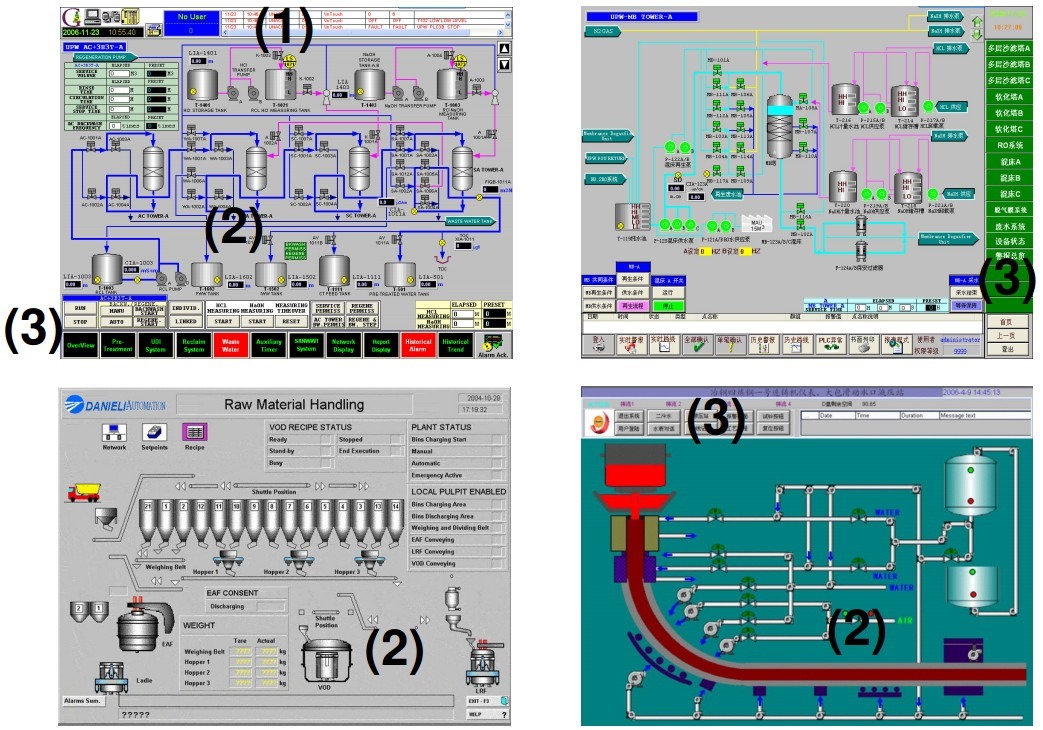

wincc graphic mutiple screen example

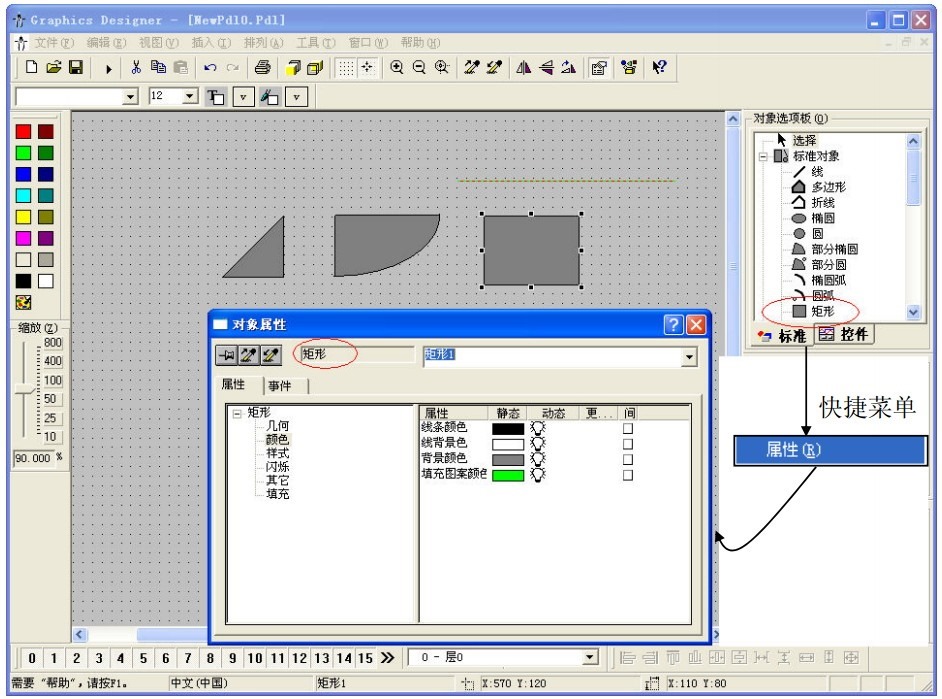

wincc graphic designer newpd10 pdl

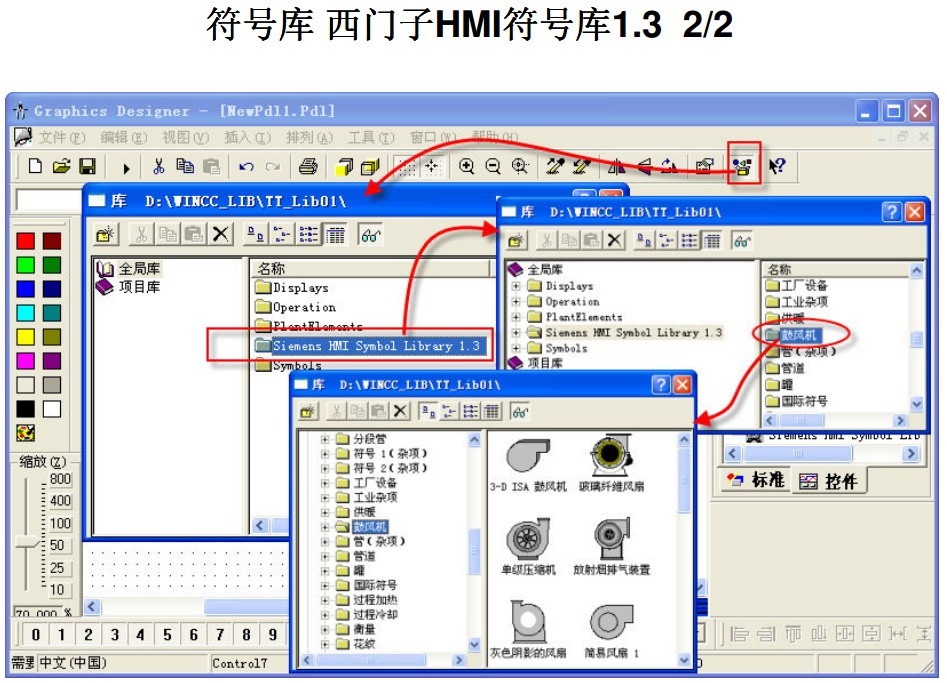

siemens hmi symbol lib show wincc lib
