Transcend创见16GB USB3.0U盘=银灿IS902+Micron MT29F128G08CFAAA 2C88044BA9->量产USB+CDROM成功

U盘量产 crifan 8208浏览 0评论

Transcend创见16GB USB3.0U盘=银灿IS902+Micron MT29F128G08CFAAA 2C88044BA9->量产USB+CDROM成功

我的是Transcend创见16GB USB3.0U盘,主控是Innostor银灿IS902,Flash芯片是Micron美光MT29F128G08CFAAA 2C88044BA9(ChipGenius显示的是2C88044B),经过一番折腾,最后终于成功量产成USB+CDROM模式,即一个启动光盘加上USB的U盘。



下面详细解释一下过程:

1.量产前

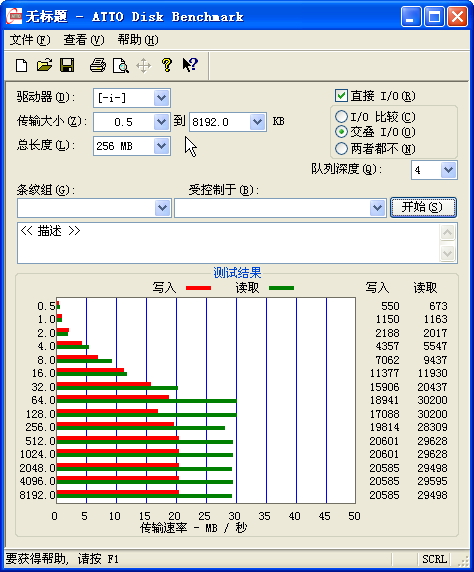

测了下速度,原先的读有29M,写有20M:

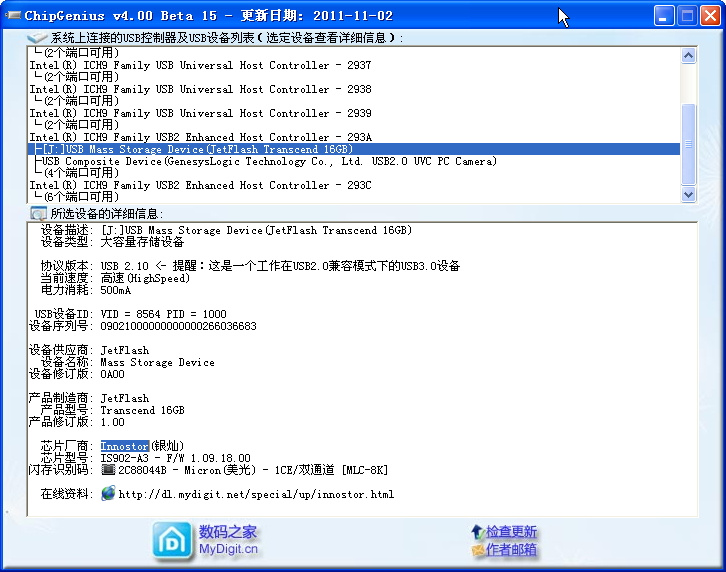

检测出来的相关信息:

可以看到,我的是:

Transcend 16G的USB 3.0的U盘

主控芯片用的是银灿Innostor的IS902-A3,固件版本号是1.09.18.00

Flash芯片是Micro美光的2C88044B,对应的完整的编号,通过在网上找到美光的Flash的命名规则:

http://blog.csdn.net/zjjyliuweijie/article/details/6409397

8G = 8Gb Blank = Commercial (0°C to +70°C)

16G = 16Gb ET = Extended (–40°C to +85°C)

32G = 32Gb WT = Wireless (–25°C to +85°C)

64G = 64Gb

128G = 128Gb Block Option (Reserved for use)

256G = 256Gb Blank = Standard device

得知,是MT29F128G08CFAAA,对应的128G=128Gb=16GB。

2.然后配置好了,去网上找到了对应的最新的版本的IS902的量产工具:

Innostor 902 MP Package V010_08

可以去这里:

http://bbs.mydigit.cn/read.php?tid=311148

或:

http://bbs.mydigit.cn/read.php?tid=320818

下载到。

运行后,网上找了些帖子参考看了看。

最后还是要靠自己折腾。

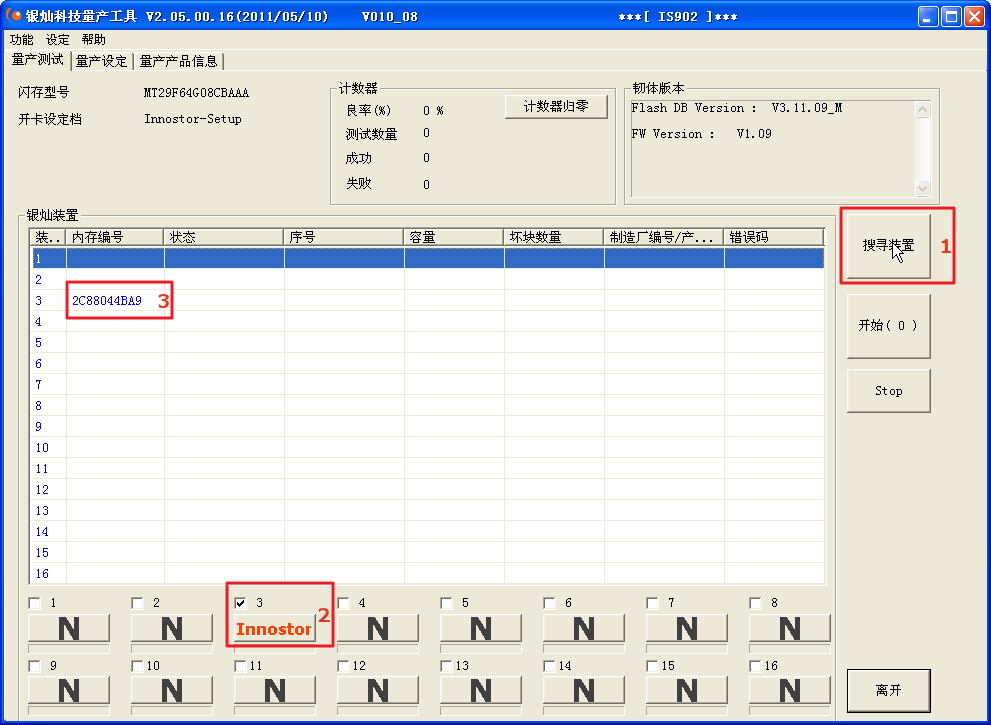

运行Innostor MPTool.exe后,界面如下:



其中,第一步去点击“搜寻装置”以去找到对应的U盘,一般检测出来的都是下面很多个“N”
 中的第二个或者第三个,我这里是第三个,显示的是Innostor,同时,上面第三行中也会显示对应的芯片的名字,这里是2C88044BA9。

上面的闪存型号是MT29F64G08CBAAA,后经过折腾后发现,这里是检测出来了错误的型号,正确的应该是

MT29F128G08CFAAA,其中128=128Gb=16GB。

检测出了芯片后,点击“量产设定”,会让你输入密码,默认密码是IS0024,然后进入到量产设定的界面:



下面对如何设置,进行详细的解释:

1. 添加新的配置文件

设置对应的配置文件的名字,默认的名字是Innostor-Setup,对应的,你会在当前文件夹下面看到一个setting_file文件夹,下面放着一个Innostor-Setup.ini,对应着就是你当前所看到的设置。

此处我们重新输入一个自己想要的名字,比如我这里的Transcend_16GB_FAT32,对应着setting_file文件夹就会自动生成一个Transcend_16GB_FAT32.ini配置文件了。

如果你下面改动任何设置,或者切换到别的页面之前,都要点击一下“Save to database”,即把当前设置保存到对应的.ini配置文件中了。

2.填写VID和PID

制造厂编号和设备编号,分别对应着VID和PID。此处的VID和PID的值,分别对应着你之前用ChipGenius等软件中所产看到的VID和PID,如前面的图所示,我的这里是8564和1000,。
3.填写制造厂名称

输入的值,可以随意。我这里的是对应的U盘的名字。

4.填写产品名称

填写对应的U盘产品的名称,此处的是我的Transcend 的16G的U盘。

5.自定义闪存

点击“自订”去自己定义闪存类型。

注意此步骤,一般不需要。我这里之所以需要,是因为其自动检测,没有检测正确的型号,所以要我手动去设置。

6.确保闪存类型是正确的

之前由于点击了检测U盘,所以,正常的情况下,软件都会帮你找到对应的闪存,即Flash的具体型号的。

此处我这里检测的是,MT29F64G08CBAAA,是对应的8GB=64Gb=64,而实际的是16GB=128Gb=128的。

所以此处要自己点击对应的下拉框,自己在里面找到我这里对应的型号:MT29F128G08CFAAA 2C88044BA9

对应的闪存厂牌,闪存编号和容量,也都会自动显示出来的,自己确认一下,是自己所希望的即可。

7.如果要制作启动盘,那么要选中“Create MBR”

此处如果是需要制作带镜像的启动盘那种,就需要点击“Create MBR”。

如果只是给U盘分多个区,那么可以不选中此选项。

8.LED设定

此选项,一般不用更改。

默认的是OFF和128ms,即U盘如果在空闲状态的时候,LED灯是OFF(关闭的)。在有数据传输的时候,每128ms闪一次。

9.分区管理磁盘,设置对应的镜像

此处由于我需要制作的是2个盘,一个是可以启动的光驱,所以要把一个iso镜像文件写入进去,另外剩下的空间就是对应的U盘了。

所以,要选中此“磁盘分割管理”。

10.设置类型

对应的“多媒体类型”中,支持这几个:


Nouse:不用分区出来作为光驱

CD ROM Emulation:如果要制作启动盘的话,那么一定要选择这个,即(USB)模拟(出来)的CD ROM。

DVD-R/DL:即Dual Layer的DVD盘,双层DVD,即8.5GB的DVD(数据)盘。

DVD-R:普通的4.5GB的DVD(数据)盘。

CD-R:700MB的CD盘。



所以,记住了,如果是想要制作启动盘,那么一定要设置为“CD ROM Emulation”,否则无法制作出来可以启动的盘。

因为我这里就是折腾了好几次,开始都是选择的DVD-R,结果始终量产出来的,都是没有把对应的iso镜像文件写入进去。最后发现,必须选择CD ROM Emulation,才能将ISO镜像写入进去,才能制作出可启动的,(USB)模拟出来的光驱。

 11.设置对应的ISO镜像

很简单,选择你要烧写的ISO镜像即可。

我这里的是制作一个Win7安装盘,大概2.47GB,但是由于是要制作出启动盘的,所以都是属于“CD ROM Emulation”,而不是“DVD-R”。

12.设置分区中,U盘占用的大小

可以看到,左边是加密区,右边是普通公用分隔区,此处作用不是特别明确。

好像是出了ISO镜像之外,你如何去把剩余空间,划分给加密和普通的U盘区。

一般默认填写100,应该就可以了。

不过,如果这样设置,制作出来的东西不对,那么你重新写成,整个U盘大小减去你的镜像大小,剩下的比例,算出来,填在此处,那应该就可以了。



设置完毕后,就可以点击“量产测试”,回到主页面了,点击“开始”,即可。

具体制作时间,取决于你的ISO镜像大小,文件越小,当前制作时间越短了。

我的这里是的2.47G的win7的iso,所以要等上很多分钟之后,才制作完成,成功的界面,会显示Pass,如下:



量产成功后,重新插上U盘,可以正确识别我所要的,2,47G的光驱和U盘:

关于U盘启动,经过测试,在Hasee CV24和Hasee的K470上面,都可以成功启动USB的CDROM,进入Win7的安装系统界面。



 【关于量产产品信息】

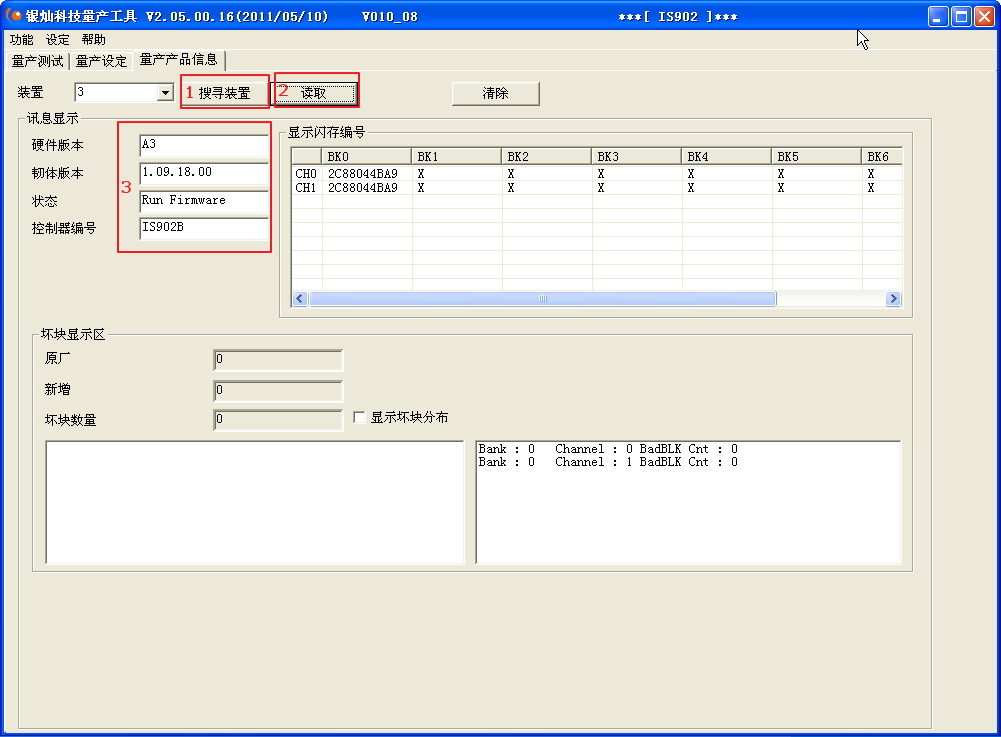

另外,关于量产产品信息的页面中,只是供你查询芯片信息所用,不需要太关心,此处只是简单再介绍一下:


先点击搜寻装置,就可以自动找到芯片了,然后点击读取,就可在3中显示对应的信息了。



 【量产后U盘读写速度没啥变化】

和之前没啥区别,还是读29M,写20M。



【总结】

想要量产成功:

1.记得要最新版本的量产工具,其功能更全,对芯片支持更广。

我这里的就是,对于Innostor 902的量产工具,

旧版本的是Innostor_902_MP_Package_V009_03_IS902_USB3.0_V2.03.00.02

新版本的是Innostor 902 MP Package V010_08 V2.05.00.16的,

我这里的芯片是MT29F128G08CFAAA 2C88044BA9,旧版本好像就不支持,而新版本的芯片列表中:

http://bbs.mydigit.cn/read.php?tid=311148

就支持了。

2.最好把一些杀毒软件等暂时关闭

好像360安全卫士,会误杀此软件,所以最好把这类杀毒软件都暂时关闭了,以防干扰。

3.配置一定要正确

想要制作启动光盘的话,一个是记得要选中“Create MBR”,而是“多媒体类型”要选为“CD ROM Emulation”,一般来说,这样都可以成功的。



【参考】

1.量产银灿IS902主控U盘体会

http://bbs.mydigit.cn/read.php?tid=259391

2.银灿is902量产USB-CDROM成功(已经加上量产过程和修改方法)

http://bbs.mydigit.cn/read.php?tid=259391

3.[银灿]IS902方案终于可以更换ISO,附方法和如意烧AIBurn v1.20下载

http://bbs.mydigit.cn/read.php?tid=320818
